Регулировка подшипников шкворней ПВМ с планетарно-цилиндрическими редукторами трактора МТЗ-82
Проверьте и, если необходимо, отрегулируйте натяг в подшипниках.

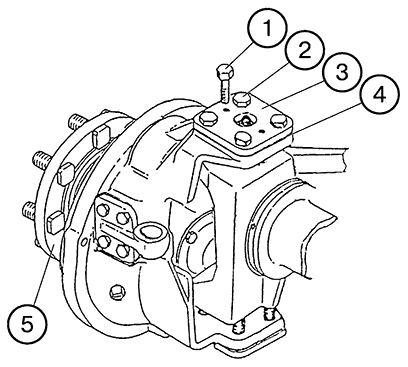

- Предварительный натяг в подшипниках шкворней должен быть таким, чтобы усилие поворота кулака, приложенное к фланцу (5) было в пределах 60...80 Н (6...8 кгс). Если необходимо, произведите регулировку следующим образом:
- Отвинтите четыре болта (2) и ввинтите два демонтажных болта (1) в технологические отверстия;
- Удалите необходимое число регулировочных прокладок (4) из-под фланца верхней оси шкворня (3);
- Отвинтите демонтажные болты и равномерно затяните болты (2) моментом 120...140HM (12...14КГСМ).
Рис. 78.
