Регулировка стояночного тормоза трактора МТЗ-82

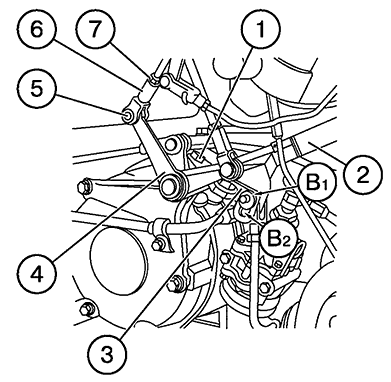

Регулировку стояночного тормоза производите в следующем порядке (рис. 54):
установите рычаг управления стояночным тормозом в переднее положение (от себя);
ослабьте затяжку контргайки регулировочного болта 1, а также контргайку 7 и выньте палец 5;
поверните рычаг 4 и совместите верхнюю кромку паза рычага 2 с верхней кромкой паза Вг рычага 3 правой педали тормоза, а затем, вращая вилку 6, совместите отверстия рычага 4 и вилки 6 и вставьте палец 5;
отверните или заверните болт 1 так, чтобы при перемещении рычага управления на себя с усилием 400 Н защелка удерживалась во впадине между третьим и четвертым зубьями сектора, а трактор удерживался на уклоне 18%. После регулировки затяните ослабленные ранее контргайки.


Рис.54
