Сцепление. Регулировка свободного хода педали сцепления трактора МТЗ-82






При работе трактора вследствие износа фрикционных накладок постепенно уменьшается свободный ход педали сцепления, который следует проверять через каждые 125 часов работы. Ход рычага 5 на радиусе расположения пальца 6 должен быть 6...7 мм, что соответствует свободному ходу 40...50 мм педали сцепления 1. Регулировку управления сцеплением выполняйте в следующей последовательности:

  1. отсоедините тягу 8 от рычага 5, вынув палец 6;
  2. вывинчивая регулировочный болт 2, верните педаль 1 в исходное положение до упора в полик;
  3. поверните рычаг 5 против часовой стрелки до упора выжимного подшипника в отжимные рычаги и, вращая вилку 7 тяги 8, совместите отверстия рычага и вилки, после чего укоротите тягу 8 примерно на 5 оборотов вилки 7 и соедините с рычагом при помощи пальца; проверьте свободный ход по подушке педали сцепления;
  4. проведите проверку возвращения педали сцепления в исходное положение при отводе ее на величину полного хода. В случае зависания педали необходимо отпустить болты 4 и повернуть кронштейн 3 по часовой стрелке или завернуть регулировочный болт 2 на величину, обеспечивающую возврат педали в исходное положение. Если свободный ход педали сцепления не поддается регулировке путем изменения длины тяги 8, а ход рычага 5 при измерении на радиусе расположения пальца 6 менее 4 мм, произведите регулировку положения отжимных рычагов, как указано ниже.

После регулировки механизма управления муфтой сцепления затяните контргайку и зашплинтуйте палец.

Рис. 48.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ОТЖИМНЫХ РЫЧАГОВ

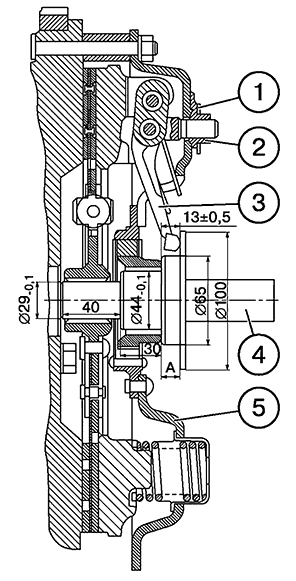

После установки муфты сцепления на маховик и снятия технологических болтов произведите регулировку положения отжимных рычагов 3 (рис. 50) при помощи специальной оправки 4, которая базируется по внутреннему диаметру шлиц ступицы опорного диска 5 с упором в торец ступицы. На оправке имеется торцевая поверхность для упора отжимных рычагов. Размеры оправки указаны на рис. 50. При помощи регулировочных гаек 2 подведите отжимные рычаги до упора в торец оправки и установите стопорные шайбы 1.

Рис. 50.

При этом обеспечивается расстояние А=13±0,5 мм от поверхности контакта рычагов 3 с выжимным подшипником до торца ступицы опорного диска 5. Разность этого размера для рычагов муфты не должна превышать 0,3 мм.
