7.6.1. Техобслуживание дизеля трактора МТЗ-82

ЗАМЕНА МАСЛА В КАРТЕРЕ ДИЗЕЛЯ ТРАКТОРА МТЗ-82

При замене масла в картере дизеля выполняйте следующие рекомендации:
заливайте в масляный картер только рекомендованное настоящей инструкцией масло, соответствующее сезонному периоду эксплуатации;
заливайте масло до верхней метки на маслоизмерительном стержне. Не допускайте работу дизеля с уровнем масла ниже нижней и выше верхней метки; проверку уровня масла проводите не ранее, чем через 3-5 мин после остановки дизеля;
замену масла в картере дизеля производите через 500 ч. (при ТО-2).
Для слива масла в нижней части масляного картера дизеля имеется отверстие, закрываемое пробкой.

ПРОВЕРКА И РЕГУЛИРОВКА ЗАЗОРОВ В КЛАПАНАХ  ДИЗЕЛЯ ТРАКТОРА МТЗ-82


Зазоры между клапанами и коромыслами проверяйте и регулируйте после обкатки нового трактора и через каждые 500 ч. (при ТО-2), а также после снятия головки цилиндров, ПОДТЯЖКИ болтов крепления головки цилиндров и при появлении стука клапанов. Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле регулируйте на величину 0,25...0,30 мм для впускных и выпускных клапанов.

Регулировку производите в следующем порядке(рис. 35):

1. снимите колпак крышки головки цилиндров;
2. проверьте затяжку крепления стоек валика коромысел;
3. установите поршень первого цилиндра в ВМТ (оба клапана должны быть закрыты);

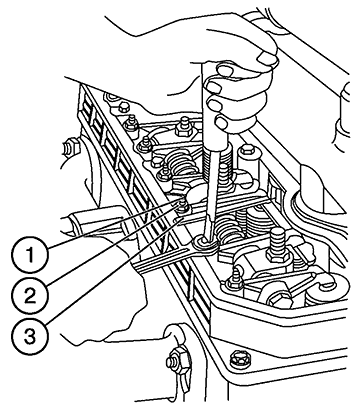

4. отпустите контргайку 2 винта на коромысле регулируемого клапана и, вворачивая или выворачивая винт 1, установите между бойком коромысла и торцом стержня необходимый зазор по щупу 3. После установки зазора затяните контргайку и снова проверьте зазор щупом, проворачивая штангу. Клапаны регулируйте в последовательности, соответствующей порядку работы дизеля (1-3-4-2), проворачивая коленчатый вал на 1/2 оборота по ходу часовой стрелки.

Рис. 35. Регулировка зазоров в клапанах дизеля

Допускается регулировка клапанов другим способом:

1. снимите колпак крышки головки цилиндров;
2. проверьте затяжку крепления стоек валика коромысел;
3. проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан 1-го цилиндра начинает открываться, выпускной клапан — заканчивает закрытие) и отрегулируйте зазор в 4, 6, 7 и 8 клапанах (отсчет клапанов от вентилятора);
4. проверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазор в 1, 2, 3 и 5 клапанах.

После регулировки зазоров поставьте на место колпак крышки. При перепроверке на холодном дизеле допускаются зазоры 0,20...0.35 мм для впускных и выпускных клапанов.

ПРОВЕРКА ЗАТЯЖКИ БОЛТОВ КРЕПЛЕНИЯ ГОЛОВКИ ЦИЛИНДРОВ ДИЗЕЛЯ ТРАКТОРА МТЗ-82

Проверку затяжки болтов крепления головки цилиндров проводите после обкатки нового трактора и через 10ОО ч (при ТО-3) на прогретом дизеле в следующем порядке:

1. снимите колпак и крышку головки цилиндров;
2. снимите ось коромысел с коромыслами и стойками;
3. динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рис. 36. Момент затяжки должен быть 19-21 кгс*м (190-210 Н*м);
4. после проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между коромыслами и клапанами. Установите на место крышку головки и колпак крышки.

Рис.36

РАЗБОРКА И ОЧИСТКА РОТОРА ЦЕНТРОБЕЖНОГО МАСЛЯНОГО ФИЛЬТРА ДИЗЕЛЯ ТРАКТОРА МТЗ-82

Очистку ротора центробежного масляного фильтра производите одновременно со сменой масла в картере дизеля.

Очистку ротора производите в следующей последовательности:

а) отверните колпачковую гайку 1 (рис. 37) крепления колпака 2 центробежного фильтра и снимите его;

Рис.37

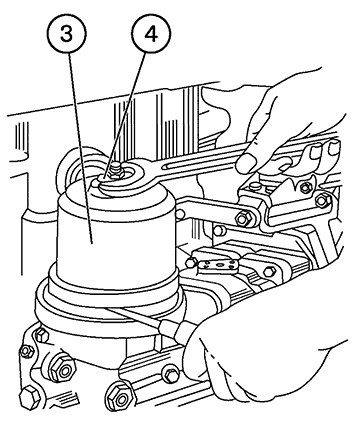

б) между корпусом фильтра и днищем ротора вставьте отвертку (стержень небольшого диаметра) и застопорите ротор от проворачивания (см. рис. 38). Ключом S=36 мм, вращая гайку 4 крепления стакана ротора, стяните стакан 3 с корпуса ротора;

Рис.38

в) с помощью деревянного скребка удалите слой отложений с внутренних стенок стакана ротора;

г) при необходимости очистите сопловые отверстия в верхней части колонки ротора;

д) соберите ротор в последовательности, обратной разборке, совместив метки на роторе и стакане ротора. Перед установкой стакана ротора смажьте моторным маслом уплотнительное кольцо. Гайку крепления стакана заворачивайте с небольшим усилием до полной посадки стакана на ротор; гайку 1 крепления колпака 2 затягивайте моментом 3,5-5,0 кгс*м (35-50 н*м);

е) проверьте работу центробежного масляного фильтра.

После остановки дизеля в течение 30-60 с под колпаком фильтра должен быть слышен легкий шум от вращения ротора.

ПРОМЫВКА ФИЛЬТРА ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ МАСЛА ДИЗЕЛЯ ТРАКТОРА МТЗ-82

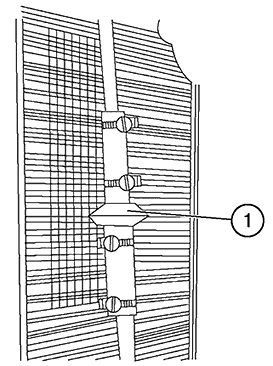

После обкатки трактора и через каждые 1000 ч работы промойте фильтр предварительной очистки масла 1 (рис. 39) и продуйте сжатым воздухом до полного удаления загрязнений, предварительно демонтировав его из масляной магистрали дизеля. При установке фильтра в масляную магистраль обеспечьте вход масла с той же стороны, что и до снятия фильтра.

Рис. 39

ПРОМЫВКА НАБИВКИ САПУНА

Набивку сапуна дизеля промывайте топливом через 1000 ч (при ТО-3). Для этого снимите корпус сапуна, выньте сапун, промойте его и продуйте сжатым воздухом. Залейте внутрь сапуна немного масла и, дав ему стечь, поставьте сапун на место. Одновременно с промывкой сапуна промойте сетку, установленную между маслозаливной горловиной и блоком цилиндров.

РЕГУЛИРОВКА СЛИВНОГО КЛАПАНА ЦЕНТРИФУГИ ДИЗЕЛЯ ТРАКТОРА МТЗ-82

При работе дизеля на номинальных оборотах и температуре воды 95 °С давление масла должно быть 2,5-3,5 кгс/см² (0,25-0,35 МПа). Если давление масла при указанных условиях ниже 1,0 кгс/см² (0,1 МПа), остановите дизель, выясните и устраните причины снижения давления масла. Подрегулировку давления масла в системе смазки производите затяжкой пружины сливного клапана центробежного масляного фильтра (рис. 40), предварительно сняв резьбовую пробку.

Рис. 40

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ДИЗЕЛЯ ТРАКТОРА МТЗ-82

При ТО системы охлаждения придерживайтесь следующих рекомендаций:

1. поддерживайте уровень охлаждающей жидкости в верхнем бачке на 50-60 мм ниже верхнего торца заливной горловины радиатора (уровень должен быть не ниже 100 мм от верхнего торца заливной горловины);
2. следите за температурой охлаждающей жидкости. При превышении температуры проверьте уровень охлаждающей жидкости и натяжение ремня вентилятора;
3. содержите радиатор в чистоте и периодически очищайте его;
4. натяжение ремня вентилятора проверяйте через 125 ч (при ТО-1) Натяжение ветви между шкивами коленчатого вала и генератором должно быть таким, чтобы при нажатии с усилием 40 Н прогиб ремня был 15-22 мм. Регулировку натяжения производите поворотом генератора;
5. при необходимости, но не реже, чем через 2000 ч, очищайте систему охлаждения от накипи. Для этого заполните ее раствором, состоящим из 50-60 г кальцинированной соды на 1 л воды, запустите дизель, дайте ему возможность проработать 8-10 ч, после чего остановите дизель, слейте из системы раствор и промойте ее чистой водой;
6. в водяном насосе системы охлаждения установлены подшипники и торцевое уплотнение, не требующие технического обслуживания в течение всего периода эксплуатации.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВОЗДУХООЧИСТИТЕЛЯ ДИЗЕЛЯ ТРАКТОРА МТЗ-82

Обслуживание воздухоочистителя производите через 1000 ч работы дизеля, а также в случае загорания контрольной лампы засоренности воздушного фильтра, что свидетельствует о его предельной засоренности. Для проведения обслуживания проделайте следующие операции (рис. 41):

1. снимите с дизеля воздухоочиститель и разберите его (отделите поддон и удалите из корпуса фильтрующие элементы);
2. очистите и промойте в дизельном топливе поддон 7, корпус 1 и центральную трубу, промойте фильтрующие элементы. Дайте топливу стечь, продуйте сжатым воздухом детали и соберите воздухоочиститель. Установите его на дизель;
3. заполните поддон 7 маслом до уровня кольцевой канавки и установите его на место;
4. проверьте герметичность всех соединений воздухоочистителя и впускного воздухопровода, для чего при снятом моноциклоне на средних оборотах дизеля перекройте центральную трубу воздухоочистителя, при этом дизель должен быстро остановиться. В противном случае, выясните и устраните неплотности;

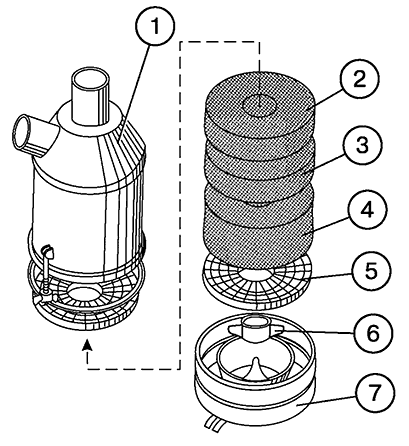

5. при сборке воздухоочистителя после промывки фильтрующие элементы 2, 3 и 4 устанавливайте в следующей последовательности: сначала элемент 2 (черного цвета) с наименьшим диаметром нити (0,2 мм); затем — фильтрующий элемент 3 со средним диаметром (0,24 мм), и наконец — фильтрующий элемент 4 с наибольшим диаметром (0,4 мм) нити, затем установите обойму 5 и стопор 6.

Рис. 41

В случае отсутствия на тракторе или неисправности контрольной лампы предельной засоренности обслуживание воздухоочистителя проводите следующим образом: через каждые 125 ч в нормальных условиях (через 20 ч в условиях сильной запыленности воздуха) снимите поддон и проверьте уровень и состояние масла. В случае загрязнения масла слейте его, промойте поддон и залейте свежее масло до уровня кольцевой выдавки. При работе в условиях засоренности воздуха крупными частицами установите на сетку фильтра грубой очистки воздуха защиту из марли. Через каждые 1000 ч проводите обслуживание воздухоочистителя, как указано выше в пунктах "а", "б", "в", "г" и "д".

Слив отстоя и промывка фильтра грубой очистки топлива

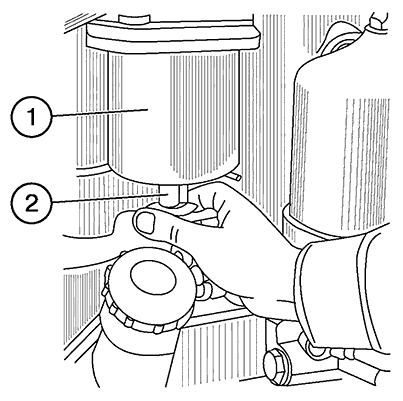

Через каждые 125 ч (при ТО-1) слейте отстой из фильтра грубой очистки топлива. Для этого отверните сливную пробку 2 (рис. 42) в нижней части стакана и слейте отстой до появления чистого топлива.

Рис.42

Через 1000 ч (ТО-3) промойте фильтр грубой очистки топлива, для чего (рис. 43):

1. закройте краник топливного бака;
2. снимите болты 1 крепления стакана 3;
3. снимите стакан 3;
4. отвинтите гаечным ключом отражатель 2 с сеткой;
5. снимите рассеиватель;
6. промойте отражатель с сеткой, рассеиватель и стакан 3 фильтра в дизельном топливе и установите их на место.

Рис. 43

После сборки фильтра заполните систему топливом.

Слив отстоя и замена фильтрующего элемента фильтра тонкой очистки топлива ДИЗЕЛЯ ТРАКТОРА МТЗ-82

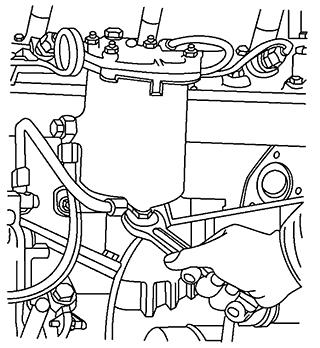

Через каждые 500 ч (при ТО-2) слейте отстой из фильтра тонкой очистки топлива. Для этого отверните пробку (рис. 44) в корпусе фильтра и слейте отстой до появления чистого топлива. Замену фильтрующего элемента производите через 1000 ч (при ТО-3). Для этого (рис. 45):

1. закройте кран топливного бака;
2. слейте топливо из фильтра, отвернув пробку 4;

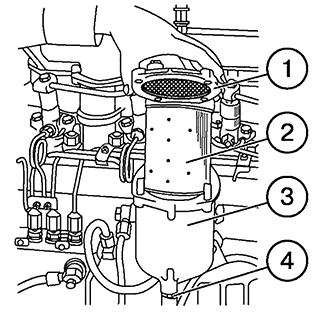

3. отверните гайки, снимите крышку 1 фильтра, выньте фильтрующий элемент 2;
4. промойте крышку и внутреннюю полость фильтра;
5. установите новый фильтрующий элемент и соберите фильтр;
6. откройте кран топливного бака, заполните систему топливом, удалите воздух из топливной системы.

Рис. 44

Рис. 45

ЗАПОЛНЕНИЕ СИСТЕМЫ ПИТАНИЯ ТОПЛИВОМ И УДАЛЕНИЕ ВОЗДУХА ИЗ ДИЗЕЛЯ ТРАКТОРА МТЗ-82

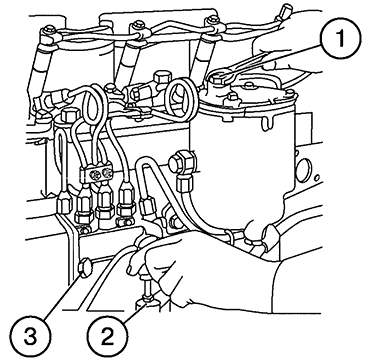

Откройте краник топливного бака. Отвинтите на 1-2 оборота пробку 3 (рис. 46) на корпусе топливного насоса и штуцер продувочного вентиля 1 на фильтре тонкой очистки топлива. При помощи насоса ручной подкачки 2 прокачайте систему, закрывая последовательно, по мере появления топлива без пузырьков воздуха, пробку на корпусе топливного насоса и штуцер на фильтре тонкой очистки. После удаления воздуха из системы плотно завинтите рукоятку насоса ручной подкачки.

Рис. 46

ПРОВЕРКА И РЕГУЛИРОВКА ФОРСУНКИ

Через каждые 2000 ч работы (при ТО-3) снимите форсунки с дизеля и направьте в мастерскую для проверки их на стенде.

ПРОВЕРКА НА ДИЗЕЛЕ УГЛА НАЧАЛА ПОДАЧИ ТОПЛИВА НАСОСОМ ДИЗЕЛЯ ТРАКТОРА МТЗ-82

При затрудненном пуске дизеля, дымном выхлопе, перебоях в работе, а также при замене и установке топливного насоса после ТО-3 или ремонта обязательно проверьте угол начала подачи топлива насосом. Проверку угла производите в следующей последовательности:

а) установите рычаг управления подачей топлива в положение, соответствующее максимальной подаче топлива;

б) отсоедините трубку высокого давления от штуцера первой секции насоса и вместо нее подсоедините моментоскоп (накидная гайка с короткой трубкой, к которой с помощью резиновой трубки подсоединена стеклянная трубка с внутренним диаметром 1 -2 мм);

в) проверните коленчатый вал дизеля ключом до появления из стеклянной трубки струи топлива без пузырьков воздуха;

г) удалите часть топлива из стеклянной трубки и, встряхнув ее и медленно вращая коленчатый вал дизеля по часовой стрелке, следите за уровнем топлива в трубке. В момент начала подъема топлива прекратите вращение коленчатого вала;

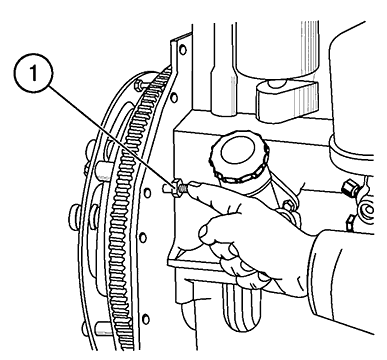

д) выверните установочный болт 1 (рис. 47) из резьбового отверстия заднего листа и вставьте его не-нарезанным концом в то же отверстие до упора в маховик. При этом установочный болт должен совпасть с отверстием в маховике (это значит, что поршень первого цилиндра дизеля установлен в положение, соответствующее 24° до ВМТ). При несовпадении установочного болта с отверстием в маховике произведите регулировку с помощью квалифицированного специалиста.

Рис. 47
