Демонтаж и ремонт механизма блокировки дифференциала тракторов МТЗ-80, МТЗ-82
Неработоспособность механизма блокировки дифференциала может быть вызвана разрывом диафрагмы, износом дисков фрикционной муфты и блокировочного вала.
При наличии признаков неисправности муфты блокировки дифференциала (рис. 2.8.19) снимают ее крышку и кожух. Накладки соединительных дисков заменяют при толщине менее 11,8 мм.

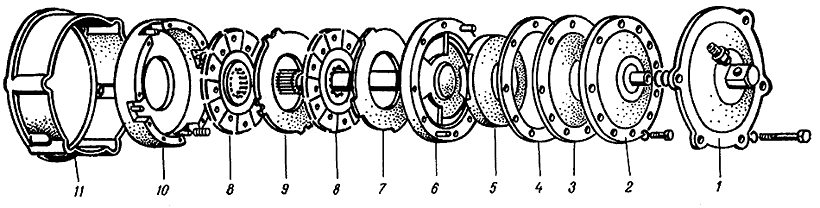

Рис. 2.8.19. Взаимное расположение деталей механизма блокировки
дифференциала:
1 — крышка; 2 — крышка диафрагмы; 3 — диафрагма; 4 — прокладка; 5 —
нажимной диск; 6 — блокировочный вал; 7 — отжимной диск; 8 — диск; 9
— промежуточный диск; 10 — корпус блокировочной муфты; 11 — кожух
