Демонтаж и ремонт заднего моста трактора МТЗ-82

Демонтаж и ремонт заднего моста трактора МТЗ-82

Повышенный шум в корпусе заднего моста свидетельствует о нарушении зацепления шестерен главной передачи, износе зубьев шестерен, шлицев, подшипников конечных передач (рис. 2.8.1).

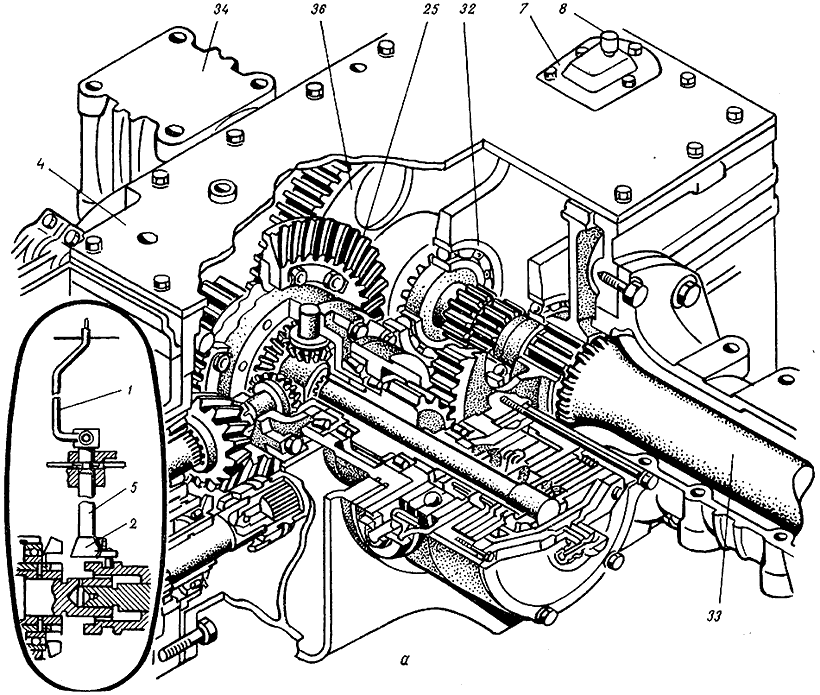

Рис. 2.8.1. Задний мост: а — общий вид

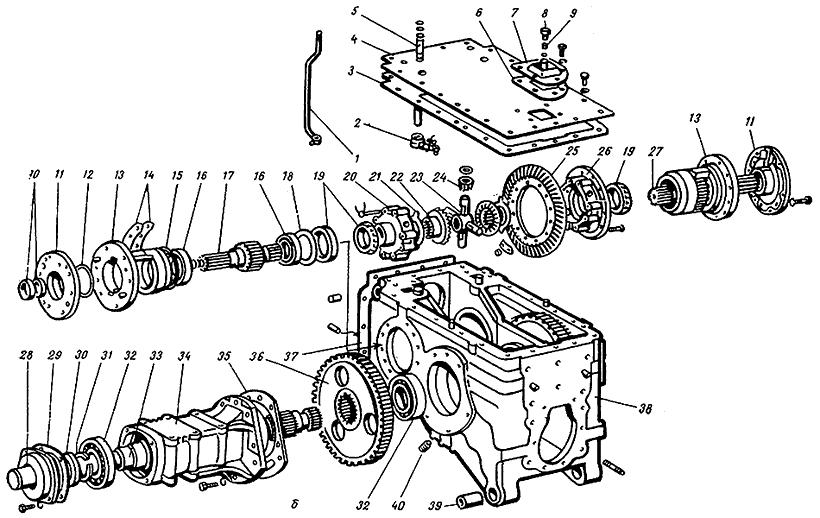

Рис. 2.8.1. Задний мост (продолжение):
б — взаимное расположение деталей; 1 — рычаг переключения ВОМ; 2 — поводок; 3, 6, 29, 35, 37 — прокладки; 4 — крышка заднего моста; 5 — валик управления ВОМ; 7 — крышка сапуна-8 — пробка сапуна; 9 — фильтр сапуна; 10, 30 — манжеты; 11 — крышка стакана; 12, 15, 31 — кольца; 13 — стакан подшипников; 14 — регулировочные прокладки; 16, 19, 32— подшипники; 17 — ведущая шестерня (левая); 18 — упорное кольцо; 20 — крышка корпуса дифференциала; 21 — упорная шайба; 22 — полуосевая шестерня; 23 _ крестовина; 24 — сателлит со втулкой; 25 — ведомая шестерня главной передачи; 26 — корпус дифференциала; 27 — ведущая шестерня (правая); 28 — крышка; 33 — полуось; 34 — рукав полуоси; 36 — ведомая шестерня; 38 — корпус заднего моста; 39 — втулка; 40 — магнитная пробка

Как правило, отмеченные дефекты могут быть следствием значительных перегрузок трактора, недостаточного уровня масла в корпусе заднего моста, неправильной сборки при ремонте. Чтобы установить конкретную причину неисправности, рекомендуется измерить суммарный боковой зазор между зубьями всей силовой передачи, используя динамометрический ключ и люфтомер. При показаниях люфтомера, превышающих допустимое значение, равное 7°, снимают кабину, затем крышку заднего моста (рис. 2.8.2), поддомкрачивают колесо и, проворачивая его, убеждаются в исправности шестерен конечных передач, главной передачи, дифференциала. При необходимости проводят регулировки, устраняя увеличенные зазоры. Тракторы с неисправностями дифференциала или промежуточной передачи направляют в ремонт.

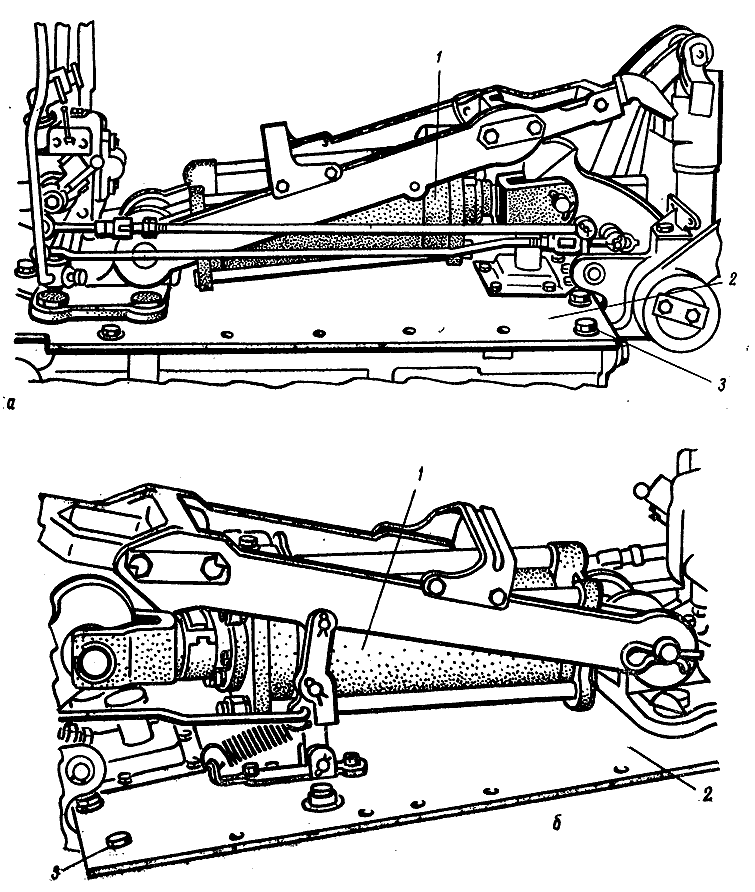

Рис. 2.8.2. Снятие гидроцилиндра и крышки заднего моста:
а — вид слева; б — вид справа; 1 — гидроцилиндр; 2 — крышка заднего моста; — болт
