Основные неисправности раздаточной коробки (рис. 2.7.1): износ рабочих поверхностей обгонной муфты или роликов, потеря упругости прижимных пружин, износ вилки включения муфты.

Если при буксовании задних колес передний ведущий мост не включается, то это свидетельствует о неисправности обгонной муфты раздаточной коробки.

Для устранения неисправностей разбирают раздаточную коробку (рис. 2.7.2—2.7.7), измеряют диаметры посадочных мест и заменяют изношенные детали.

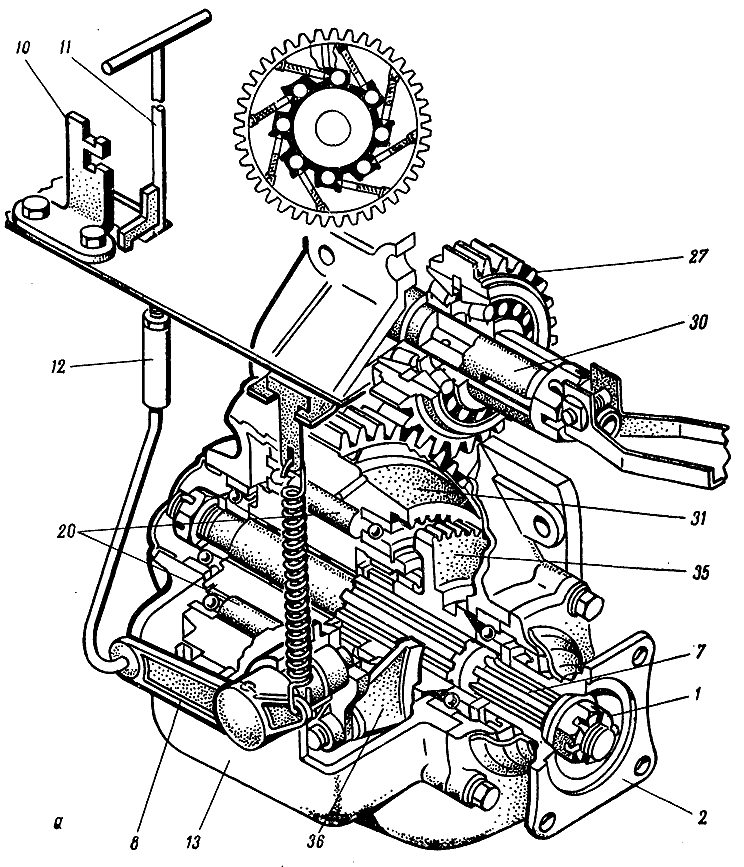

Рис. 2.7.1. Раздаточная коробка: а— общий вид

Рис. 2.7.1. Раздаточная коробка (продолжение):

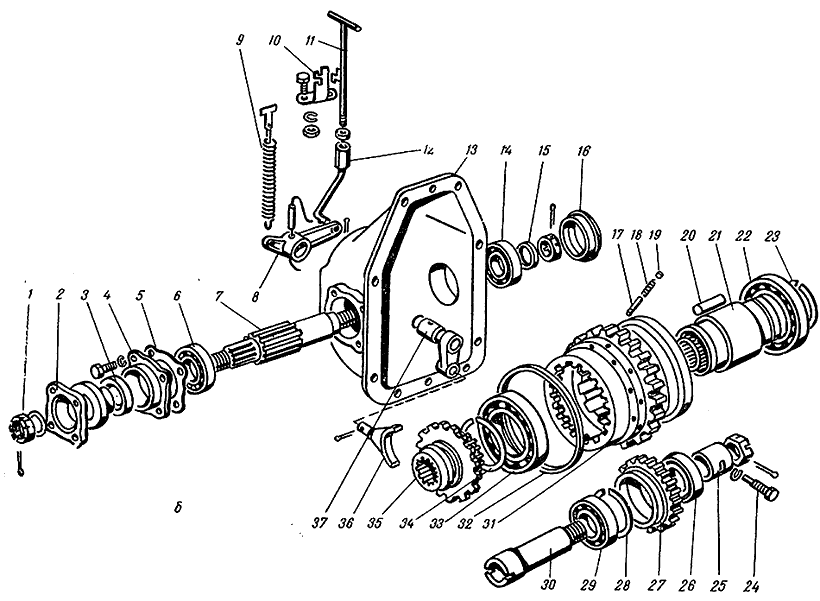

б — взаимное расположение деталей; 1 — гайка; 2 - фланец; 3 — манжета; 4 — корпус; 5 — прокладка; 6, 14, 22, 26, 29, 33 — подшипники; 7—вал; 8 — рычаг; 9, 18 — пружины; 10 — стойка; 11, 12 — тяги; 13 — корпус раздаточной коробки; 15 — шайба; 16 — крышка; 17 — штифт; 19 — пробка; 20 — ролик; 21, 25 — втулки; 23, 28, 34 — кольца; 24 — винт; 27, 31 — шестерни; 30 — ось; 32 — обойма; 35 — муфта; 36 — вилка; 37 — валик с рычагом

	Рис. 2.7.2. Снятие фланца карданного вала и шестерни с обгонной муфтой в сборе: 1 — фланец кардана; 2 — обгонная муфта в сборе; 3 — корпус раздаточной коробки
	Рис. 2.7.3. Отворачивание гайки вала раздаточной коробки: 1 — гайка; 2 — корпус раздаточной коробки
	Рис. 2.7.4. Выпрессовка втулки обгонной муфты: 1 — шестерня; 2 — съемник
	Рис. 2.7.5. Снятие штифтов обгонной муфты: 1 — штифт; 2 — шестерня
	Рис 2.7.6. Спрессовка обоймы обгонной муфты: 1 — обойма; 2 — шестерня; 3 — двухлапчатый съемник
	Рис. 2.7.7. Спрессовка подшипника со втулки обгонной муфты: 1 — подшипник; 2 — втулка; 3 — двухлапчатый съемник
