Трактора МТЗ-80, МТЗ-82. Текущий ремонт - часть 5

2.4. ПЕРЕДНЯЯ ОСЬ И ВЕДУЩИЙ МОСТ

2.4.1. ПЕРЕДНЯЯ ОСЬ

Зазор в шаровом шарнире рулевой тяги, биение колеса при движении по прямой свидетельствуют об износе рабочих поверхностей шарнира.

Поворотный рычаг с конической поверхности шарового пальца спрессовывают специальным съемником (рис. 2.4.1). Палец заменяют при износе шаровой поверхности до размера менее 31,8 мм, а вкладыши — при износе поверхности отверстия до размера более 32,4 мм.

Резкие толчки и удары, передающиеся на полураму при движении по неровностям, являются следствием поломки или потери упругости пружин подвески.

Для замены пружин переднюю ось устанавливают на подставку (рис. 2.4.2), спрессовывают поворотный рычаг, вынимают цапфу и отворачивают болты крепления нижней втулки поворотной цапфы (рис. 2.4.3).

Скрипы, биение колеса указывают на износ или разрушение подшипников ступицы, на ослабление затяжки гайки конических подшипников.

Если внешним осмотром не удается выявить причину неисправности, то измеряют осевой зазор в подшипниках ступицы (рис. 2.4.4).

Рис. 2.4.1. Выпрессовка шарового пальца рулевой тяги из поворотного рычага: 1—шаровой палец; 2 — поворотный рычаг; 3 — специальный съемник
Рис. 2.4.2. Вывешивание передней оси:

Рис. 2.4.3. Снятие нижней втулки поворотной цапфы: 1 — нижняя втулка; 2 — поворотная цапфа

При величине осевого зазора более 0,5 мм его регулируют. Для этого расшплинтовывают корончатую гайку, затягивают ее до отказа и отворачивают на одну грань (20—30°). После регулировки колесо должно проворачиваться свободно без заеданий от усилия руки. Если колесо заедает или вращается неравномерно, то ступицу разбирают. При регулировке зазора в подшипниках может быть выявлено, что ослабла затяжка корончатой гайки; в таком случае проверяют состояние конических подшипников. Отворачивают гайку, снимают шайбу (рис. 2.4.5) и специальным съемником спрессовывают ступицу (рис. 2.4.6). В процессе осмотра ступицы перемещают обоймы подшипников в осевом направлении и пытаются провернуть их в посадочных местах. При обнаружении сколов или поломок, в случае осевого перемещения или проворачивания обойм в посадочных местах подшипники заменяют. Взаимное расположение деталей передней оси и направляющего колеса, а также некоторые операции разборки-сборки ступицы показаны на рис. 2.4.7—2.4.13.

Рис. 2.4.5. Смятие шайбы крепления ступицы переднего колеса: 1 — ступица; 2 — цапфа; 3 — шайба
Рис. 2.4.6. Опрессовка ступицы переднего колеса:1— ступица; 2 — цапфа; 3 — двухлапчатый съемник

Рис. 2.4.7. Взаимное расположение деталей передней оси: 1 — ось качания; 2—передняя ось; 3 — кронштейн; 4 — наконечник в сборе с шаровым пальцем; 5 — труба; 6 — поворотный рычаг; 7 — втулка; 8 — цапфа; 9 — пружина; 10 — фиксатор

Рис. 2.4.8. Взаимное расположение деталей переднего направляющего колеса: 1 — манжета; 2 — обойма; 3 — подшипники; 4 — ступица; 5 — гайка; 6 — прокладка; 7 — крышка; 8 — колесо

Стуки в поворотных кулаках, «рыскание» трактора при езде по прямой указывают на износ втулок цапфы.
Втулки цапфы заменяют при износе внутренней поверхности до размера более 50,5 мм (нижняя) и 38,6 мм (верхняя) (рис. 2.4.14).

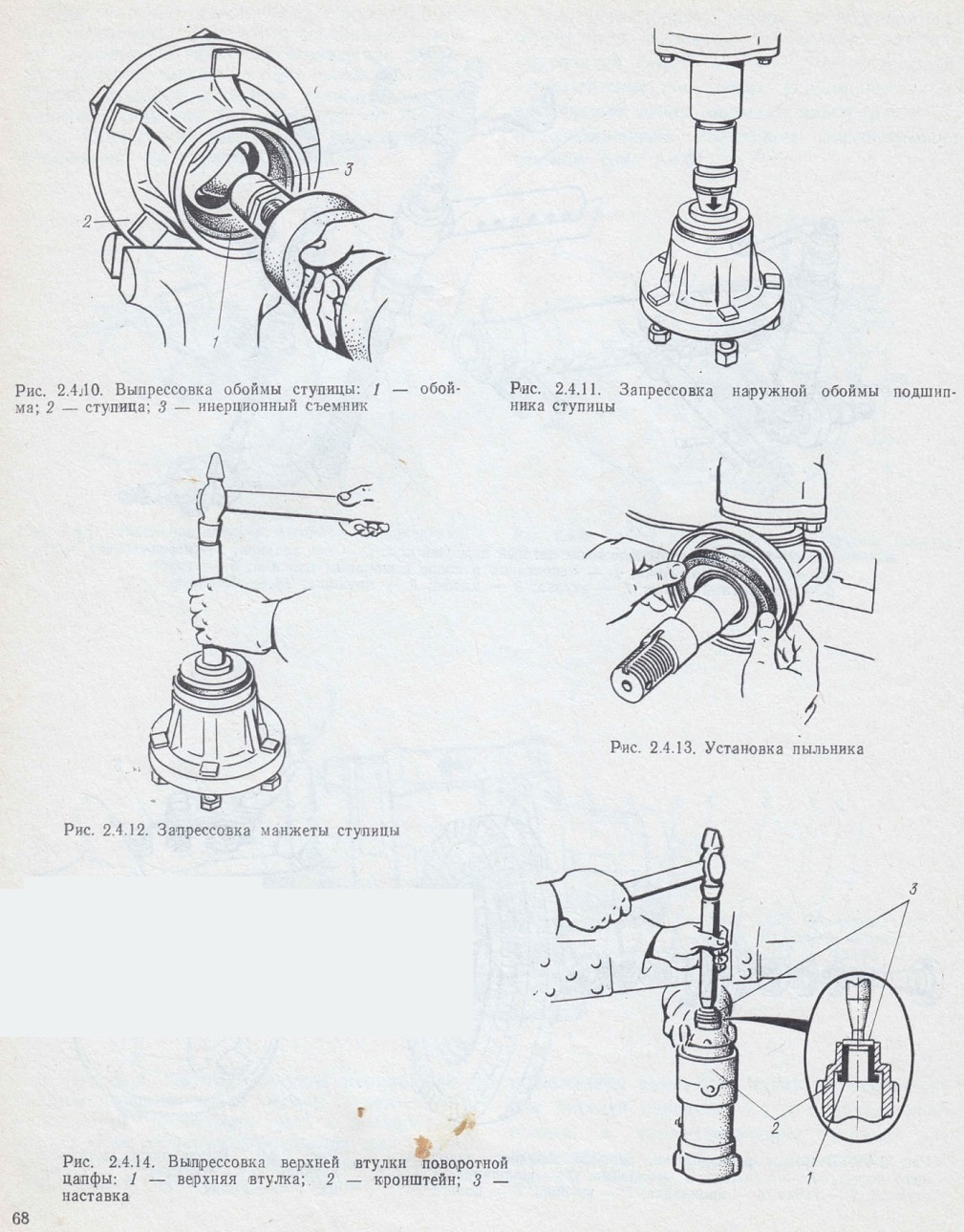

Рис. 2.4.40. Выпрессовка обоймы ступицы: 1 — обойма; 2 — ступица; 3 — инерционный съемник
Рис. 2.4.11. Запрессовка наружной обоймы подшипника ступицы

Рис. 2.4.12. Запрессовка манжеты ступицы
Рис. 2.4.13. Установка пыльника
Рис. 2.4.14. Выпрессовка верхней втулки поворотной цапфы: 1 — верхняя втулка; 2 — кронштейн; 3 — наставка

Если трактор «уводит» в сторону при движении по ровной дороге или наблюдается повышенный износ шин передних колес, проверяют и регулируют сходимость передних колес. Для этого поворачивают руль до отказа в какую-либо сторону, а затем в противоположную сторону также до отказа, считая количество оборотов рулевого колеса. Далее возвращают руль в среднее положение, повернув его па половину ранее отсчитанных оборотов. Устанавливают линейку КИ-650 сзади колеса наконечниками в покрышку рядом с ободом на уровне оси, стрелку линейки ставят на деление шкалы «О». Вращая оба колеса при поддомкраченной передней оси, переводят линейку в переднее положение также на уровне оси. Считывают показания литейки по шкале. Если результат выходит за пределы 6—12 мм, сходимость регулируют увеличением или уменьшением длины поперечных тяг.

При трещинах корпуса передней оси «ли предельном износе оси качания переднюю ось снимают и сборе и заменяют -новой (рис. 2.4.15, 2.4.16). Для снятия и установки оси качания и ее втулок используют специальные съемники и приспособления (•рис. 2.4.17—2.4.19). Ось качания заменяют при посадочном размере менее 49,9 мм.

Рис. 2.4.16. Выпрессовка фиксатора оси качания: 1 — передняя ось; 2 — наставка

Рис. 2.4.17. Выпрессовка оси качания и ее втулки: 1 — съемник; 2 — передняя ось; 3 — ось качания; 4 — втулка оси качания

Рис. 2.4.19. Отсоединение (установка) передней оси

Рис. 2.4.20. Взаимное расположение детален главной передачи ведущего моста: 1 ведущая шестерня: 2,5 подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

2.4.2. ВЕДУЩИЙ МОСТ (МТЗ-82)

Появление следов смазки на фланце карданного вала и корпусе главной передачи свидетельствует о потере эластичности или разрушении манжеты ведущей шестерни.

При замене манжеты ведущей шестерни главной передачи отсоединяют карданный вал, отворачивают корончатую гайку и снимают фланец кардана. Затем отворачивают болты крапления стакана подшипников главной передачи и двумя монтажными болтами выпрессовывают его из корпуса моста. После этого выпрессовывают ведущую шестерню из стакана и извлекают обойму в сборе с манжетой (рис. 2.4.20—2.4.22).

Следы масла на внутренней поверхности обода колеса или фланца диска свидетельствуют о разрушении манжет оси .колеса.

Для снятия стакана манжет предварительно снимают колесо и редуктор конечной передачи в сборе (рис. 2.4.23, 2.4.24). Затем отворачивают два болта крепления радиального подшипника, снимают ведомую шестерню и выпрессовывают фланец колеса (рис. 2.4.25, 2.4.26). Стакан манжет и стакан наружной обоймы подшипника вынрессовы-вают с помощью двух монтажных болтов (рис. 2.4.27, 2.4.28).

Рис. 2.4.21. Выпрессовка обоймы сальника ,в сборе манжетой:

Рис. 2.4.22. Опрессовка внутренней обоймы подшипника с ведущей шестерни: 1 — подшипник; 2 — ведущая шестерня; 3 — двухлапчатый съемник

Вис. 2.4.23. Снятие колеса и редуктора конечной передачи: 1 — колесо; 2 — болты крепления редуктора; 3 — редуктор конечной передачи

Рис. 2.4.24. Взаимное расположение деталей редуктора конеч-ной передачи:1— фланец; 2 — грязевик; 3 — корпус сальника; 4— манжета; 5, 9, 13, 17, 20, 27, 29, 36 — подшипники; 6, 23, 31, 38, 40 — прокладки; 7 — стакан: 8,32 — кольца; 10, 26 — регулировочные прокладки; 11. 22, 39 —крышки; 12, 37 — шестерни; 14 — шайба; 15 — пластина; 16 — гайка; 18 — вал; 19 — полуось; 21 — регулировочное кольцо; 24. 34 — корпуса; 25 — манжета; 28 — пружина; 30 — труба шквокрня; 33 — рычаг; 35 штифт; 41 —гильза

Нагрев корпуса верхней конической пары колесного редуктора и отсутствие в нем смазки указывают на износ или разрушение манжеты вертикального вала.

Уменьшение хода сжатия подвески, снижение ее жесткости свидетельствуют о потере упругости пружин. Затрудненное вращение рулевого колеса на поворотах (при исправном гидроусилителе руля) указывает на выход из строя упорных подшипников или заедание телескопических соединений подвески.

Для замены деталей подвески достаточно снять колесный редуктор. При замене гильзы шкворня используют специальные съемники.

В процессе разборки заменяют вышедшие из строя детали и контролируют наиболее изнашиваемые поверхности, руководствуясь приводимыми ниже данными. Заклинивание колес, повышенный шум в корпусе моста, чрезмерный нагрев стакана подшипников главной передачи, большое количество металлических частиц в масле, слитом из корпуса моста, указывают на разрушение или предельный износ подшипников ведущей шестерни главной передачи или дифференциала, на сколы или выкрашивание зубьев конических шестерен главной передачи.

Рис. 2.4.25. Снятие крышки редуктора конечной передачи в сборе: 1 — крышка редуктора; 2 — корпус редуктора
Рис. 2.4.27. Спрессовка корпуса манжеты: 1 — корпус манжеты; 2 — грязевик; 3 — технологический болт; 5 — крышка редуктора

Рис. 2.4.26. Смятие ведомой шестерни: 1 — ведомая шестерня; 2 — крышка редуктора; 3 — подшипник
Рис. 2.4.28. Сирессовка стакана подшипника

Усиливающиеся при поворотах трактора шумы и стуки в корпусе моста, сблокированность обеих осей колес на поворотах, отсутствие блокировки колес при буксовании свидетельствуют о выходе из строя деталей дифференциала или механизма блокировки.

Для устранения отказов и неисправностей главной передачи и дифференциала вывешивают передний мост, устанавливают на подставки и снимают главную передачу. Затем проводят внешний осмотр ее деталей и, проворачивая монтажным ломиком ведомую шестерню, осмотр деталей дифференциала (рис. 2.4.29).

Если в процессе осмотра обнаруживаются поломки или износы деталей дифференциала, а также если необходимо заменить шестерни главной передачи, приступают к снятию дифференциала (рис. 2.4.30).

Для разборки дифференциала отворачивают болты, стягивающие коробки; при этом следует учитывать, что разукомплектовывать и менять взаимное положение коробок дифференциала не рекомендуется. Поэтому перед их рассоединением проверяют цифровую маркировку на внешних поверхностях и при необходимости восстанавливают ее (рис. 2.4.31—2.4.33). После сборки и установки дифференциала в корпус моста проверяют осевое перемещение ведомой шестерни главной передачи (зазор в подшипниках дифференциала). При перемещении шестерни в осевом направлении показания индикатора должны находиться в пределах 0,01—0,10 мм.

Далее регулируют осевой зазор в подшипниках главной передачи (рис. 2.4.34) и дифференциала и главную передачу устанавливают в корпус моста. Затем проверяют и при необходимости регулируют боковой зазор между зубьями конических шестерен (рис. 2.4.35).

Рис. 2.4.29. Взаимное расположение деталей корпуса, крышки и дифференциала переднего ведущего моста: 1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск: 13 — ведущий диск; 14 — чашка; 15 — шестерня: 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — ганка

Рис. 2.4.30. Снятие главной передачи и дифференциала: 1 — главная передача; 2 — дифференциал; 3 — корпус
Рис. 2.4.32. Опрессовка подшипника дифференциала: 1 — подшипник; 2 — ведомая шестерня; 3 — двухлапчатый съемник
Рис. 2.4.31. Правильное взаимное расположение коробок дифференциала: 1 — цифровая маркировка
Рис. 2.4.33. Спрессовка ведомом шестерни дифференциала: 1 — коробка дифференциала; 2 — ведомая шестерня; 3 — двухлапчатый съемник
Рис. 2.4.36. Проверка Сокового зазора между зубьями главной передачи: 1 — фланец кардана; 2 — индикатор; 3 — индикаторная стойка

Боковой зазор .регулируют изменением толщины пакета прокладок, расположенных под стаканом подшипников главной передачи. При удалении части прокладок зазор между шестернями уменьшается, при добавлении прокладок увеличивается.

В процессе разборки заменяют вышедшие из строя детали и контролируют те поверхности, которые подвержены наиболее интенсивному изнашиванию.

В случае замены подшипников колесного редуктора и его деталей, а также проверки его технического состояния проводят ряд контрольно-регулировочных работ, включая контроль и регулировку подшипников фланца колеса, проверку правильности сборки верхней и нижней конических пар шестерен колесного редуктора (рис. 2.4.36).

Для проверки технического состояния подшипников снимают фланец колеса, закрепляют на корпусе редуктора штатив измерительного устройства и упирают ножку индикатора во фланец. Перемещая фланец в осевом направлении до отказа, определяют показания индикатора. При показаниях индикатора более 0,5 мм конические подшипники регулируют изменением суммарной толщины регулировочных колец (рис. 2.4.37), которые расположены между внутренними обоймами подшипников, путем подбора или обработки на токарном станке. Правильность подбора регулировочных колец без сборки редуктора можно проверить при помощи приспособления (рис. 2.4.38).

Рис. 2.4.36. Проверка правильности регулировки осевого зазора в подшипниках полуоси или вертикального вала: 1 — подшипники; 2 — индикатор
Рис. 2.4.37. Установка регулировочных колец: 1 — регулировочные кольца; 2 — крышка редуктора конечной передачи
Рис. 2.4.38. Проверка правильности регулировки конических подшипников фланца колеса: I — индикатор; 2, 3 — болты; 4 — труба

Трубу 4 приспособления упирают в торец внутренней обоймы подшипника и заворачиванием болтов 3 выбирают зазор в подшипниках. Установив индикатор 1, как показало на рисунке, заворачивают болты 2. При наличии зазора в подшипниках крышка редуктора вместе со штативом и индикатором переместится вверх на его величину.

Чтобы проверить правильность сборки или оценить техническое состояние зубьев шестерен верхней и нижней конических пар конечной передачи!, измеряют боковой зазор между зубьями. Он определяется по величине перемещения болта крепления диска колеса (рис. 2.4.39).

Поворачивая диск колеса (полуось должна быть зафиксирована), определяют суммарный зазор в шестернях конечной передачи. Если показания индикатора превышают 1,0 мм, измеряют отдельно боковой зазор в зубьях шестерен нижней конической пары. Снимают крышку редуктора (рис. 2.4.40), фиксируют вертикальный вал и повторяют измерения.

Разность первого и второго измерений соответствует зазору в зубьях верхней конической пары шестерен. Допустимая величина показаний индикатора при измерении зазора в зубьях верхней и нижней пар шестерен, определяющая возможность дальнейшей эксплуатации редуктора без регулировки, — 1,0 мм. Чтобы уменьшить зазор между зубьями нижней конической пары, через технологические отверстия отворачивают болты крепления стакана подшипников фланца колеса и двумя монтажными болтами спрессовывают стакан до освобождения двух пакетов прокладок. Часть прокладок убирают (рис. 2.4.41). При этом толщина оставшихся пакетов должна быть одинаковой.

Баковой зазор в нижней конической паре может увеличиваться из-за износа пли разрушения подшипников ведущей шестерни. Для проверки состояния подшипников снимают нижнюю крышку и рукой перемещают ведущую шестерню в осевом и радиальном направлениях.

Чтобы отрегулировать зазор в зубьях шестерен верхней конической пары, выворачивают болты крепления редуктора и фланца трубы, а затем монтажными болтами выпрессовывают трубу вертикального вала из корпуса конической пары (рис. 2.4.42).

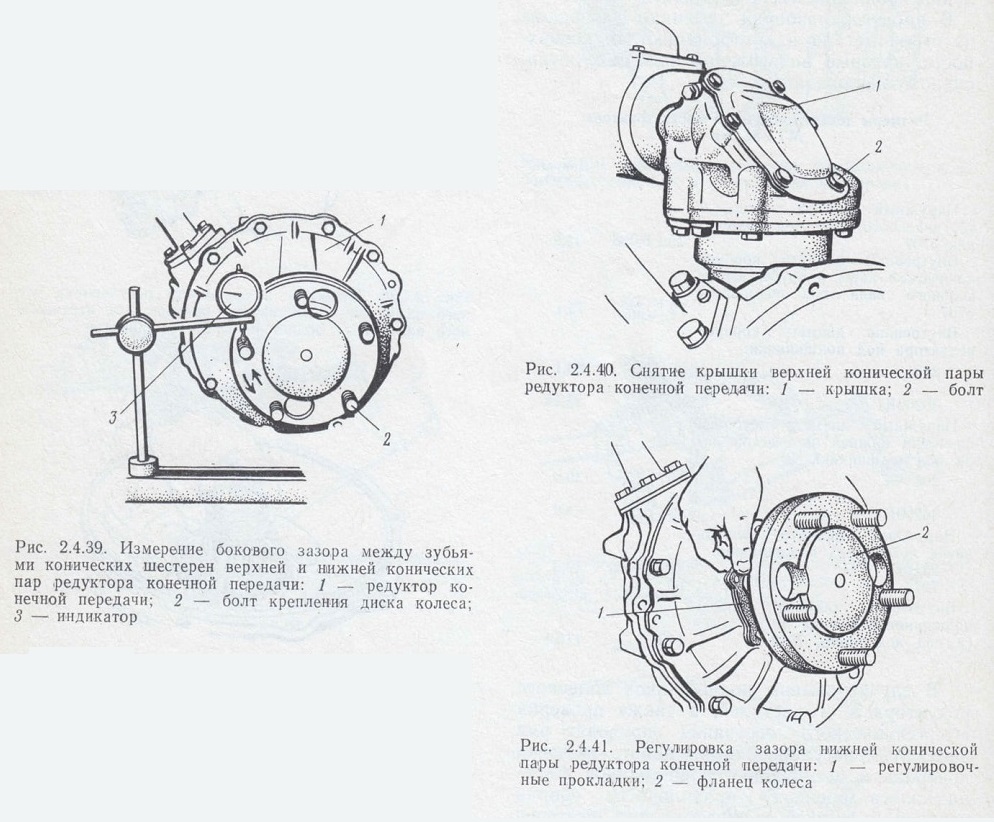

Рис. 2.4.39. Измерение бокового зазора между зубьями конических шестерен верхней и нижней конических пар редуктора конечной передачи: 1 — редуктор конечной передачи; 2 — болт крепления диска колеса; 3 — индикатор
Рис. 2.4.40. Снятие крышки верхней конической пары редуктора конечной передачи: 1 — крышка; 2 — болт
Рис. 2.4.41. Регулировка зазора нижней конической пары редуктора конечной передачи: 1 — регулировочные прокладки; 2 — фланец колеса

Убирая часть прокладок, уменьшают зазор в зацеплении.
Если изменением толщины пакета прокладок добиться ощутимого уменьшения зазора не удается, с помощью индикаторного приспособления измеряют осевые перемещения полуоси и вертикального вала — контролируют степень затяжки их конических подшипников. Допустимые осевые перемещения валов 0,5 мм. Осевой зазор может быть вызван самоотворачиванием круглых гаек подшипников. Зазор регулируют затяжкой круглых гаек до отказа и последующим отворачиванием их на 10—15°. Подшипники валов затянуты правильно, если осевое перемещение валов находится в пределах 0,05— 0,15 мм. После регулировки валы должны проворачиваться в подшипниках от усилия руки. Операции по разборке деталей верхней и нижней конических пар показаны па рис. 2.4.43—2.4.49.

Рис. 2.4.42. Регулировка зазора верхней коническом пары редуктора конечной передачи: 1 — корпус полуоси; 2 — труба шкворня; 3 — регулировочные прокладки
Рис. 2.4.43. Выпрессовка клиньев полуоси:
Рис. 2.4.45, Выпрессовка полуоси:

Рис. 2.4.46. Опрессовка подшипников с полуоси: 1 — полуось; 2 — съемник

Рис. 2.4.47. Выпрессовка ведущем шестерни колесного редуктора: 1 — корпус редуктора конечной передачи; 2 — инерционный съемник

Рис. 2.4.48. Опрессовка подшипников с ведущей шестерни колесного редуктора: 1 — подшипник: 2 — ведущая шестерня; 3 — съемник
Рис. 2.4.49. Снятие крышки корпуса переднего ведущего моста: 1 — крышка; 2 — главная передача
