Трактора МТЗ-80, МТЗ-82. Текущий ремонт - часть 3

2.1.1. ТОПЛИВНАЯ АППАРАТУРА

В процессе эксплуатации дизеля могут появиться следующие признаки неисправностей топливной аппаратуры: дизель не пускается, не развивает нормальной мощности, неустойчиво работает или работает с дымным выпуском.

Указанные .признаки во многом обусловливаются нарушением подачи топлива.

Причинами нарушения подачи топлива могут быть: образование воздушных пробок в топливопроводах, головке топливного насоса, фильтрах; сильный износ плунжерных пар топливного насоса, распылителей форсунок; нарушение регулировки топливного насоса или неправильная установка его на дизеле.

Появление дыма черного или серого цвета из выхлопной трубы дизеля указывает на неполное сгорание топлива, пропуски вспышек в цилиндрах, неправильную установку начала подачи топлива топливным насосом.

Неполное сгорание может вызываться как избытком топлива, попадаемого в цилиндр, так и недостатком воздуха. Оно наблюдается также при плохом распиливании топлива форсунками, применении топлива несоответствующего сорта, позднем впрыске топлива в цилиндры дизеля.

Внешними признаками ухудшения работы форсунок являются дымный выпуск, перебои в работе и снижение мощности дизеля.

 Для проверки форсунок устанавливают такой режим работы дизеля, при котором наиболее отчетливо слышны перебои. Затем ослабляют поочередно накидные гайки крепления топливопроводов форсунок к штуцерам топливного насоса. Если частота вращения коленчатого вала после ослабления затяжки гайки не изменяется, то проверяемая форсунка неисправна. Если давление подъема иглы форсунки (давление впрыска) будет меньше нормального в результате изменения жесткости пружины или появления утечек в сопряжении гильза—плунжер, то продолжительность впрыска топлива увеличится, а качество распыливания снизится. При давлении подъема иглы больше нормального или заедании иглы в нижнем положении продолжительность впрыска и количество попадаемого в цилиндр топлива уменьшатся, что также влияет на пусковые качества дизеля.

Форсунки снимают с дизеля и регулируют на приборе КИ-562, КИ-3333 или КИ-15706 на давление впрыска 17,8—18,5 МПа.

Давление впрыска и герметичность форсунок можно определить, не снимая их с дизеля. Для этого используют приспособление КИ-16301А и автостетоскоп (рис. 2.1.52).

Приспособление подключают к испытуемой форсунке, предварительно отсоединив топливопровод высокого давления, и руко-яткой создают принудительную подачу топлн-на. Давление впрыска устанавливают вращением винта форсунки. Если давление не регулируется, то это указывает на заедание иглы в корпусе распылителя. О качестве рас-пыливания судят по характерному щелчку, прослушиваемому с помощью автостетоскопа. Наличие такого щелчка свидетельствует о четкой посадке иглы в седло распылителя в момент окончания впрыска.

Выброс охлаждающей жидкости из пароотводной трубки радиатора может свидетельствовать о нарушении герметичности уплотнений стакана форсунки, пробое и трещинах в головке цилиндров.

Стакан форсунки удаляют из головки блока, предварительно нарезав резьбу М24Х2,0 на внутренней поверхности стакана и используя приспособление, состоящее из кронштейна с силовым винтом и гайкой. Приспособление устанавливают на шпильки форсунки (рис. 2.1.53—2.1.55).
Затрудненный пуск дизеля может быть вызван наличием воды в топливе, низкой температурой смеси в конце такта сжатия, недостаточной для воспламенения топлива.

Другими причинами затрудненного пуска дизеля могут быть нарушения регулировки угла опережения начала подачи топлива и износ плунжерных пар топливного насоса высокого давления. Количество подаваемого в цилиндры топлива и четкая работа форсунок обусловлены техническим состоянием плунжерных пар топливного насоса. Для проверки технического состояния плунжерных пар используют приспособление КИ-16301А (рис. 2.1.56).

Рис. 21.1.52. Определение давления впрыска и герметичности форсунки: 1 — форсунка; 2 — приспособление КИ-16301А
Рис. 2.1.53. Отворачивание гайки крепления стакана форсунки: 1— ключ; 2 — гайка крепления стакана; 3 — головка цилиндров

Рис. 2.1.54. Нарезание резьбы в стакане форсунки: 1 — головка цилиндров; 2 — стакан форсунки; 3 — метчик М24Х2.0
Рис. 2.1.55. Выпрессовка стакана форсунки из головки цилиндров: 1 — приспособление для выпрессовки стакана форсунки; 2 — стакан форсунки; 3 — головка цилиндров

Приспособление подключают к штуцерам насосных секций топливного насоса, предварительно отсоединив топливопроводы высокого давления. Если при прокручивании коленчатого вала дизеля пусковым устройством разливаемое давление составит не менее 30 МПа, то плунжерная пара исправна. Герметичность нагнетательного клапана проверяют по времени падения давления с 15 до 10 МПа; время падения должно быть не менее 10 с. Если показания манометра прибора ниже приведенных значений, топливный насос снимают с дизеля (рис. 2.1.57, 2.1.58) и заменяют. Появление из выхлопной трубы дыма серого цвета при работе дизеля без нагрузки и появление дыма черного цвета при увеличении нагрузки свидетельствуют о поздней подаче топлива в цилиндры.

«Жесткая» работа дизеля, сопровождаемая резкими стуками, и появление из выхлопной трубы дыма черного цвета с увеличением нагрузки указывают на раннюю подачу топлива в цилиндры.

Момент начала подачи топлива секциями, по которому судят об угле начала впрыска топлива в цилиндры, — один из важных параметров, влияющих не только на мощностные и экономические показатели, ио и на пусковые качества дизеля.

После установки нового или отремонтированного топливного насоса на дизель регулируют угол начала впрыска топлива. Для этого выворачивают установочный болт-шпильку из резьбового отверстия заднего листа дизеля и вставляют ненарезанной частью в то же отверстие до упора в маховик (рис. 2.1.59). Проворачивают .коленчатый вал за болт крепления шкива привода вентилятора (рис. 2.1.60) до совпадения установочного болта-шпильки с отверстием в маховике; при этом клапаны первого цилиндра должны быть закрыты. Данное положение коленчатого вала соответствует углу опережения начала подачи топлива, равному 26° до ВМТ.

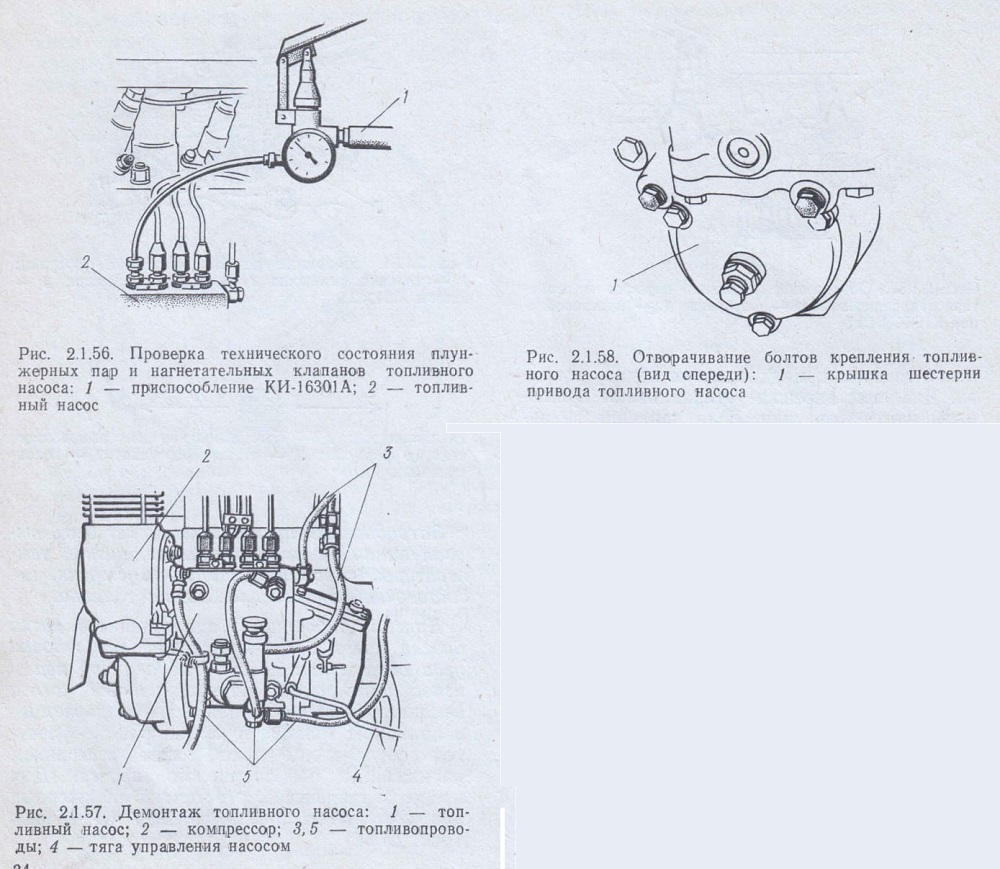

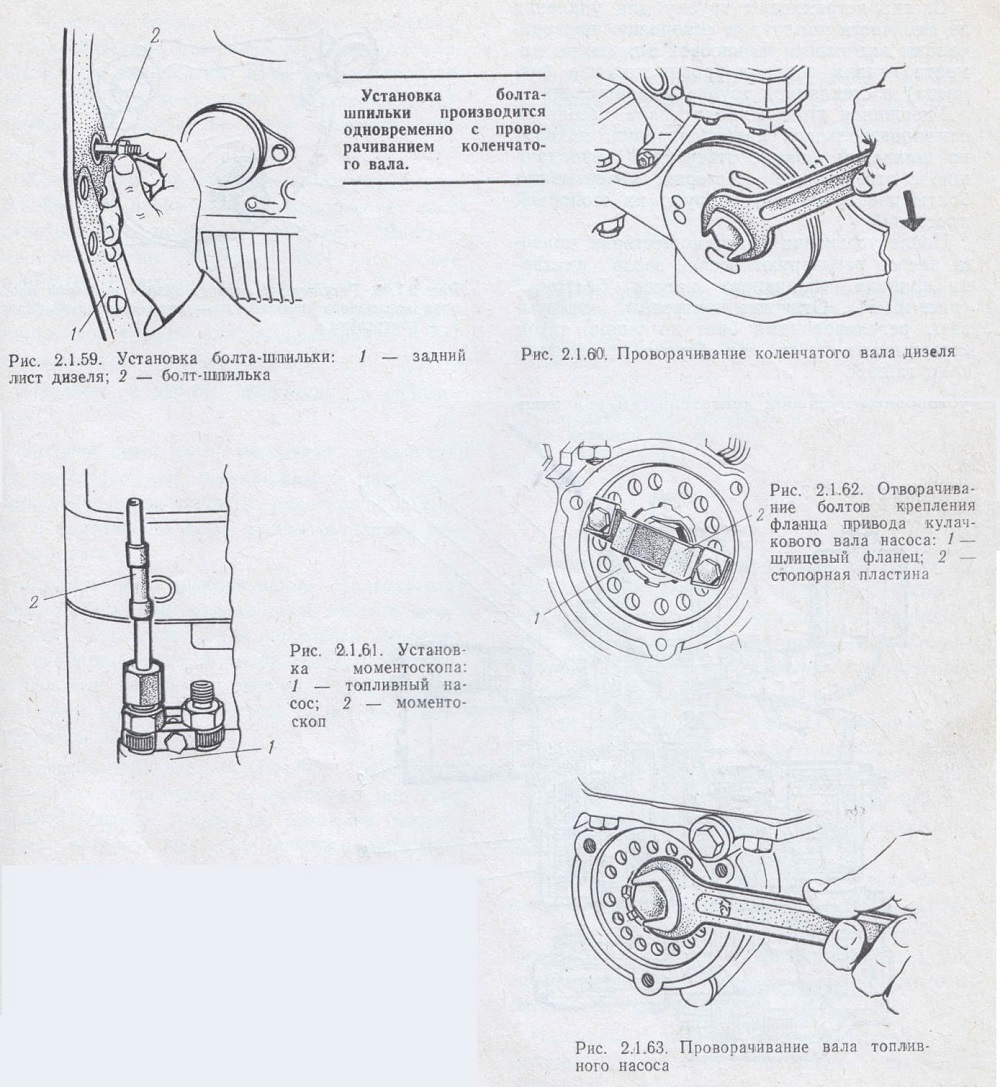

Установка болта-шпильки производится одновременно с проворачиванием коленчатого вала. На штуцер первой секции топливного насоса устанавливают приспособление — момен-тоскоп КИ-4941 (рис. 2.1.61). Открывают крышку шестерни привода топливного насоса, отгибают усики стопорной пластины и отворачивают болты крепления фланца привода кулачкового вала насоса к шестерне (рис. 2.1.62). Прокачивают систему питания ручным насосом до выхода топлива без пузырьков воздуха из сливной трубки фильтра. Устанавливают рычаг подачи топлива в положение полной подачи и несколько раз проворачивают вал топливного насоса по часовой стрелке до заполнения топливом трубки моментоскопа (рис. 2.1.63).

Слегка встряхивают трубку для удаления из нее части топлива и осторожно проворачивают вал насоса по часовой стрелке до момента начала подъема уровня топлива (мениска) в стеклянной трубке моментоскопа.

Удерживая ключом болт вала насоса от самопроизвольного проворачивания, находят на шлицевом фланце отверстия, совпадающие с отверстиями шестерни, ввертывают болты крепления и фиксируют их стопорной пластиной.

После установки крышки шестерни привода насоса регулируют осевой зазор шестерни привода топливного насоса болтом 1 (рис. 2.1.64). Отпустив контргайку, ввертывают регулировочный болт до упора, затем отвертывают его на пол-оборота и законтринают гайкой.

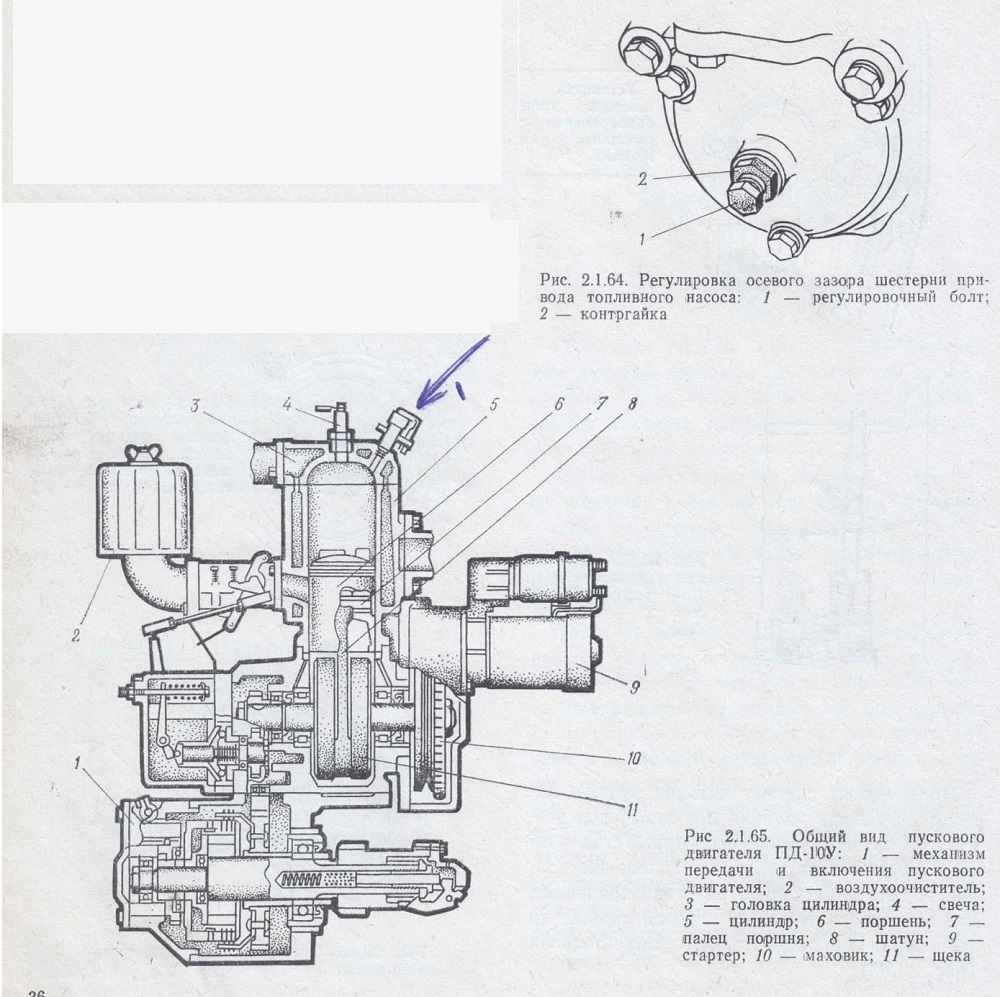

Рис. 2.1.64. Регулировка осевого зазора шестерни привода топливного насоса: 1 — регулировочный болт; 2 — контргайка

Рис 2.1.65. Общий вид пускового двигателя ПД-ШУ: 1 — механизм передачи и включения пускового двигателя; 2 — воздухоочиститель; 3 — головка цилиндра; 4 — свеча; 5 — цилиндр; 6 — поршень; 7 — палец поршня; 8 — шатун; 9 — стартер; 10 — маховик; 11 — щека

2.1.2. ПУСКОВОЙ ДВИГАТЕЛЬ

На дизеле Д-240Л трактора МТЗ-80Л установлен пусковой двигатель ПД-10У мощностью 7,37 кВт (рис. 2.1.65, 2.1.66).

Снижение мощности пускового двигателя, сопровождаемое уменьшением частоты вращения его коленчатого вала и характеризуемое падением компрессии (давления в цилиндре), указывает на износ цилиндропоршневой группы.

Компрессию проверяют компрессиметром КИ-861 при прокручивании коленчатого вала стартером на прогретом двигателе. Величина компрессии должна быть не менее
0,45 МПа. Снижение компрессии до 0,3 МПа указывает на предельный износ цилиндропоршневой группы или на пригорание и за-коксовьивание поршневых колец.

Перебои в работе двигателя и потеря

мощности могут определяться неисправностями системы питания, чрезмерно малой или большой величиной зазора между электродами свечи зажигания, а также между контактами прерывателя магнето, установкой слишком позднего или раннего зажигания.

Затрудненный пуск двигателя указывает

на недостаточную компрессию в цилиндре, нарушение герметичности уплотнений картера и коленчатого вала, размагничивание ротора магнето.

Замедленное прокручивание коленчатого вала дизеля при номинальной частоте вращения коленчатого вала пускового двигателя свидетельствует о пробуксовке сцепления вследствие износа его дисков, о пробуксовке обгонной муфты при износе ее роликов или фигурной втулки.

Преждевременное отключение пускового двигателя вызывается ослаблением или поломкой пружин толкателя, автомата отключения ведущей шестерни, износом выступов грузов или выступов шайбы втулки толкателя.

Скрежет ведущей шестерни при включении и правильно отрегулированном механизме включения свидетельствует о короблении дисков сцепления (сцепление «ведет»), поломке пружин разжима дисков.

Техническое состояние пускового двигателя можно определить, замеряя максимальную частоту вращения его коленчатого вала при прокручивании коленчатого вала дизеля. В этом случае двигатель прогревают до нормального теплового состояния и с помощью тахометра определяют максимальную частоту вращения коленчатого вала без нагрузки (на холостом ходу).

Основные показатели, номинальные и допустимые размеры деталей пускового двигателя ПД-10У
Частота вращения коленчатого вала, мин-1:

на холостом ходу .... 3900—4200 под нагрузкой при прокручивании коленчатого вала дизеля . 3500—3800 Диаметр цилиндра, мм:

номинальный...... 72,00—72,03

допустимый......72,17

Диаметр поршня, мм:


номинальный......71,79—71,82

допустимый......71,50

Зазор между кольцом и канавкой поршня, мм.......0,23

Толщина дисков сцепления, мм:

ведомого или ведущего . . . 7,5

прижимного......5,5

Заниженная частота вращения на холостом ходу является следствием засорения воздухоочистителя, нарушения регулировки карбюратора, неисправности свечи зажигания, неправильной регулировки пружины регулятора частоты вращения.

Если максимальная частота вращения на холостом ходу находится в пределах нормы, то проверяют частоту вращения коленчатого вала пускового двигателя при прокручивании коленчатого вала дизеля с выключенной подачей топлива.

Если частота вращения при прокручивании коленчатого вала дизеля и исправных системах питания и зажигания ниже указанного предела, то .это свидетельствует об износе деталей цилиндропоршневой группы пускового двигателя.

Поршень, поршневые кольца, цилиндр заменяют, как правило, без снятия пускового двигателя с трактора.

Рис. 2.1.66. Взаимное расположение корпусных деталей (а) и деталей кривошипно-шатунного механизма (б) пускового двигателя: 1, 14 — плиты; 2, 10, 15, 17, 19 — прокладки; 3 — кронштейн; 4, 5 — патрубки; 6 — головка цилиндра; 7 — свеча; 8 — наконечник; 9 — провод; 11 — цилиндр; 12 — передний кожух; 13 — задний кожух; 16 — задний картер; 18 передний картер; 20, 21. 36 шестерни; 22 — палец; 23. 24, 32 — подшипники; 25 — передняя полуось; 26 — втулка шатуна; 27 — палец поршня; 28 — поршень; 29 — кольца; 30 — шатун; 31 — задняя полуось; 33 — втулка; 34 — маховик; 35 — щеки

Предварительно отсоединяют тросики управления и рукава системы охлаждения (рис. 2.1.67). Затем снимают головку, цилиндр двигателя и проводят техническую экспертизу деталей цилиндропоршневой группы. Цилиндр, поршень и поршневые кольца заменяют, если разность диаметров цилиндра (в зоне наибольшего износа) и юбки поршня превышает 0,4 мм, а овальность и конусность цилиндра превышают 0,09 мм (рис. 2.1.68, 2.1.69).  Поршневые кольца заменяют, если зазор в зам.ке превышает 3,5 мм или если зазор между кольцом и канавкой поршня больше 0,55 мм. При сборке поршня зазор между кольцом и канавкой поршня должен быть не более 0,23 мм.

Зазор в замке поршневых колец, установленных в цилиндр, должен быть 3,15—3,30 мм. Кольца должны свободно перемещаться и утопать в канавках поршня под действием собственной массы.

При установке цилиндра на поршень используют обжимку для сжатия колец, изготовленную из металлической ленты (рис. 2.1.70).

Рис. 2.1.67. Демонтаж тросиков управления и рукавов системы охлаждения: 1 — тросик управления; 2 — рукава системы охлаждения
Рис. 2.1.68. Измерение диаметра юбки поршня микрометром

Рис. 2.1.69. Измерение диаметра цилиндра индикаторным нутромером
Рис. 2.1.70. Установка цилиндра на поршень: 1 — поршень; 2 — обжимка; 3 — цилиндр пускового двигателя

Перед установкой рабочую поверхность цилиндра и поршень смазы1вают дизельным маслом. Гайки крепления фланца цилиндра к картеру затягивают по диагонали моментом 35 H-iM, а гайки шпилек головки цилиндра — моментом 50 Н-м.

При неисправностях механизма передачи и включения пускового двигателя (рис. 2.1.71) механизм снимают, разбирают (рис. 2.1.72—2.1.79) и проводят техническую экспертизу деталей.

Рис. 2.1.71. Взаимное расположение деталей механизма передачи и включения пускового двигателя: 1 — нажимной упор; 2, 8, 17, 44 — подшипники; 3 — нажимной диск; 4 — упругий упор; 5 — палец; 6 — ступица; 7 — плунжер; 9, 14, 18, 21 — втулки; 10 — ролик; И — ведомый диск; 12 — ведущий диск; 13 —- прижимной диск; 15 — ведущий барабан с зубчатым колесом; 16. 19 — кольца; 20 — манжета; 22 — корпус; 23 — специальная шайба; 24 — зубчатое колесо; 25 — груз; 26 — держатель; 27 — шайба; 28 — толкатель; 29 — пружина толкателя; 30. 33 — пружины; 31, 40 — рычаги; 32 — вал редуктора; 34 — поводок; 35 — штифт; 36, 41 — валики; 37, 38, 42 — крышки; 39 — валик рукоятки; 43 — стопорная шайба

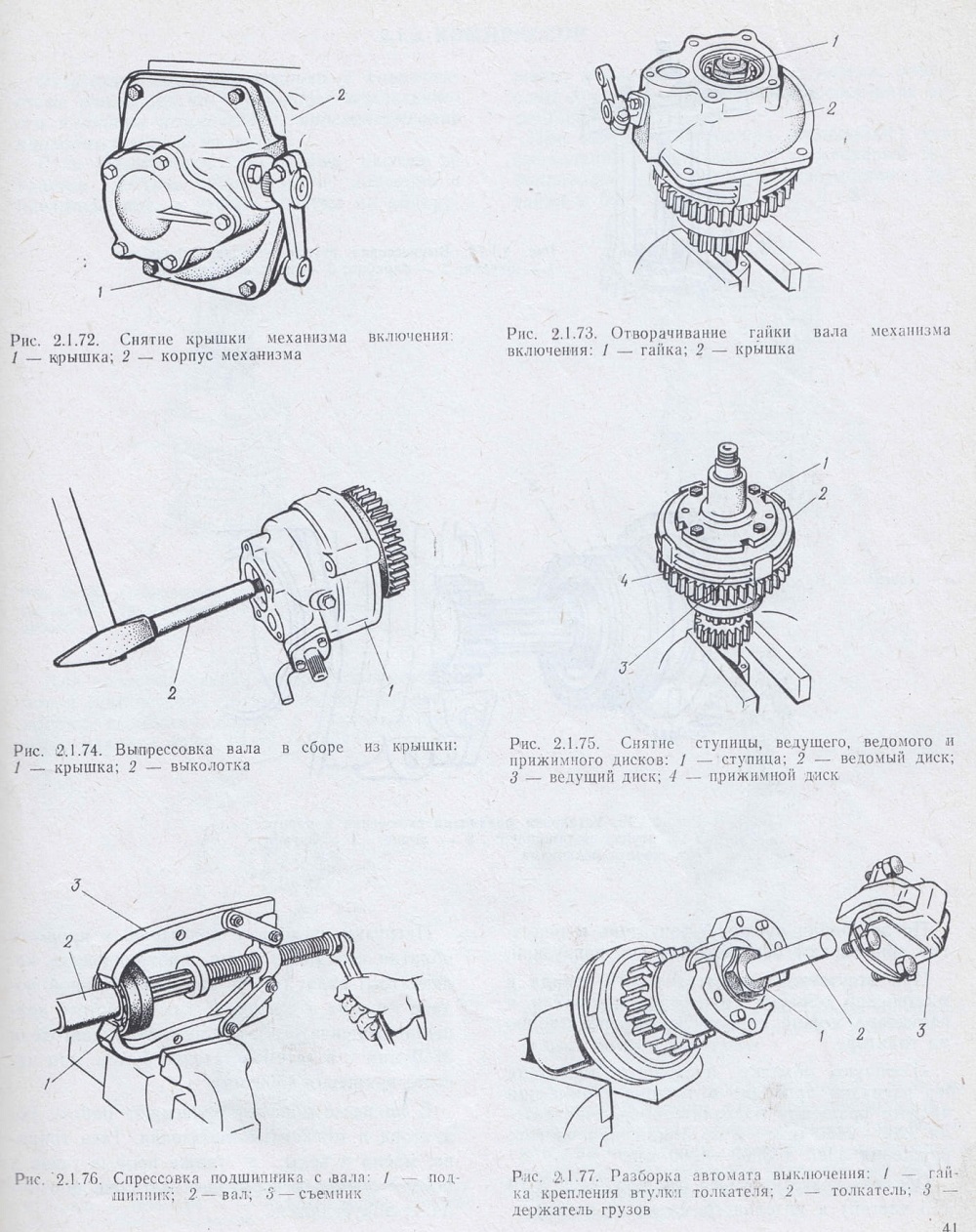

Рис. 2.1.72. Снятие крышки механизма включения: 1 — крышка; 2 — корпус механизма
Рис. 2.1.74. Выпрессовка вала в сборе из крышки: 1 — крышка; 2 — выколотка
Рис. 2.1.76. Спрессовка подшипника с вала:

Рис. 2.1.73. Отворачивание ганки вала

Рис. 2.1.75. Снятие ступицы, ведущего, ведомого и прижимного дисков: 1 — ступица; 2 — ведомый диск; 3 — ведущий диск; 4 — прижимной диск
Рас. 2-177. Разборка автомата выключения: 1- гайка крепления втулки толкателя; 2 — толкатель; 3 — держатель грузов

После сборки пусковой двигатель и редуктор обкатывают без нагрузки и с нагрузкой.

При отсутствии испытательного стенда в мастерской обкатку пускового двигателя и редуктора можно проводить непосредственно на тракторе.

«Горячую» обкатку пускового двигателя без нагрузки проводят в течение 2 мин при частоте вращения коленчатого вала двигателя 2200—2450 мин-1 и по 3 мин при частоте вращения 3350 и 3900—4000 мин-1.

Обкатку ведут на смеси бензина А-72, А-76 (15 частей) и дизельного масла (1 часть). Нагрузку пусковому двигателю в процессе обкатки создают путем прокручивания коленчатого вала дизеля при выключенной подаче топлива в течение 3 мин и частоте вращения коленчатого вала пускового двигателя 3750 мин-1, а затем в течение 5 мин при частоте вращения 4500 мин-1.

В процессе обкатки проверяют работу редуктора и механизма сцепления. Течь топлива, масла и воды, а также прорыв газов в местах стыковок корпусных деталей двигателя не допускаются.

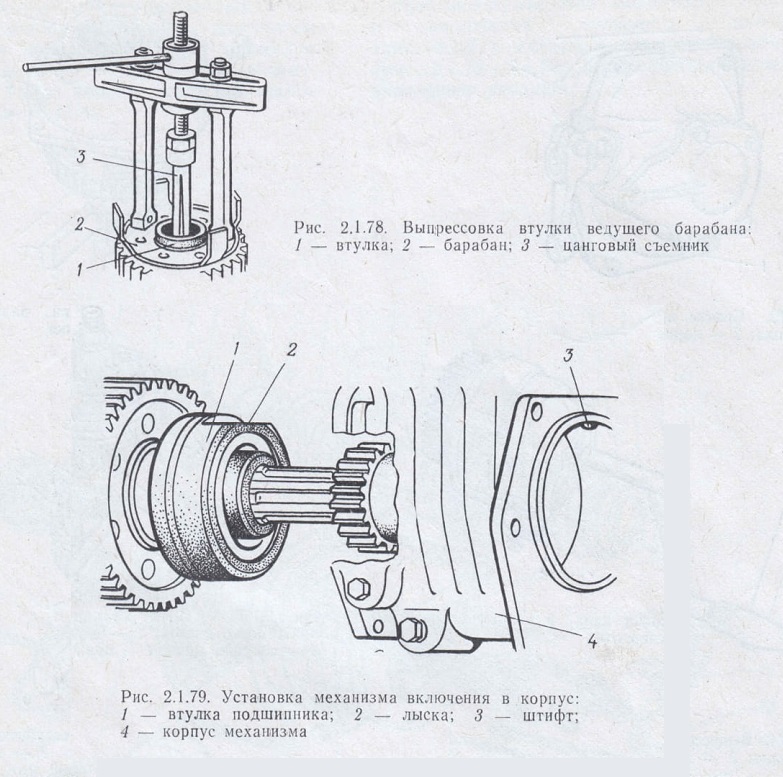

Рис. 2.1.78. Выпрессовка втулки ведущего барабана: 1 — втулка; 2 — барабан; 3 — цанговый съемник
Рис. 2.1.79. Установка механизма включения в корпус: I — втулка подшипника; 2 — лыска; 3 — штифт; 4 — корпус механизма

2.1.3. КОМПРЕССОР

Отсутствие давления воздуха в пневмосистеме указывает на нарушение герметичности клапанов компрессора, проскальзывание приводных ремней на шкиве.

Если увеличением натяжения ремней не удается достичь нормального давления в пневмосистеме, а утечки воздуха не обнару-жены, компрессор снимают с дизеля, разбирают и проверяют техническое состояние его деталей.

При снятии компрессора отсоединяют всасывающий, нагнетательный и масляный трубопроводы (рис. 2.1.80), отворачивают три гайки и болт крепления (рис. 2.1.81).

Для проверки технического состояния клапанов компрессора отворачивают штуцер и пробку, вынимают корпус и извлекают пружину клапана (рис. 2.1.82, 2.1.83).

Изношенные или поврежденные клапаны заменяют. Клапаны с двусторонней шлифованной поверхностью можно перевернуть. Новые клапаны притирают, притертые поверхности тщательно промывают в керосине или дизельном топливе. При необходимости меняют и пружины клапанов.

Рис. 2.1.80. Отсоединение трубопроводов: 1 — нагнетательный трубопровод; 2 — всасывающий трубопровод
Ряс. 2.1.82. Извлечение корпуса клапана из головки цилиндра компрессора: 1 — корпус клапана; 2 — головка цилиндра компрессора

Рис. 2.1.81. Отсоединение компрессора от дизеля: 1 — компрессор; 2 — дизель; 3 — гайка
Рис. 2.1.83. Извлечение пружины клапана из головки цилиндра компрессора: 1 — пружина клапана; 2 —головка цилиндра компрессора

Пониженное давление может вызываться износом деталей цилиндропоршневой группы компрессора (рис. 2.1.84). Признаком износа является повышенное содержание масла в конденсате вследствие износа поршневых колец и уплотнений коленчатого вала. Появление стуков в зоне движения поршня свидетельствует о его износе, а в зоне коленчатого вала — об износе биметаллических вкладышей шатунного подшипника или износе игольчатого подшипника шейки коленчатого вала ( на дизели Д-24и то 1088 г. устанавливались два тина унифицированных компрессоров: А-29-01.000 и 60.113.0000, различающихся конструкцией шатунного подшипника, деталями цилиндропоршневой группы и клапанов головки цилиндра.)

Для устранения указанных неисправностей разбирают компрессор (рис. 2.1.85—2.1.88) и подвергают детали экспертизе с целью определения технического состояния.

Рис. 2.1.81. Компрессор: а — общим вид; б — взаимное расположение деталей; 1 — картер; 2, 4 — прокладки; 3 — цилиндр; 5 — головка цилиндра; 6 — седло клапана; 7 — пружина клапана; 8 — корпус клапана; 9 — пробка; 10 — крышка; 11 — маслопровод; 12 — ось: 13 — втулка; 14 — шестерня; 15 — коленчатый вал; 16 — вкладыш шатуна; 17 — крышка шатуна; 18 — подшипник; 19 — шатун; 20 — втулка; 21 — палец; 22 — поршень; 23 — маслосъемные кольца; 24 — компрессионные кольца; 25 — специальный болт

Индикаторным нутромером можно замерить внутренний диаметр цилиндра (72,00-72,03 мм), а микрометром — наружный диаметр юбки поршня (71,86—71,89 мм). Размеры даны для компрессора А-29.01.000.
Зазор в замке кольца, установленного в цилиндр, должен быть не более 1,2 мм; торцовый зазор между поршневым кольцом и канавкой поршня — не более 0,4 мм. Если наблюдается значительная амплитуда качания верхней головки шатуна в плоскости, параллельной оси коленчатого вала, заменяют шатунный подшипник.

Операции замены шатунного 'подшипника с неразъемной нижней головкой шатуна показаны на рис. 2.1.89—2.1.95.

Рис. 2.1.85. Снятие цилиндра: 1 — цилиндр; 2 — гайка
Рис. 2.1.87. Снятие стопорного кольца поршневого пальца

Рис. 2.1.86. Снятие поршневого кольца:
Рис. 2.1.88. Выпрессовка поршневого пальца: поршень;

Рис. 2.1.89. Отворачивание болтов крепления крышки
Рис. 2.1.91. Выпрессовка кривошипно-шатунного механизма Из корпуса
Рис. 2.1.93. Снятие стопорного кольца;

Рис. 2.1.90. Снятие крышки компрессора
Рис. 2.1.92. Спрессовка подшипников коленчатого вала
Рис. 2.1.94. Снятие шатуна:

В случае замены деталей механизма привода снимают рычаг и выпреосовывают ось привода (рис. 2.1.96, 2.1.97).
При сборке устанавливают цилиндр на корпус картера и затягивают головку динамометрическим ключом в два приема моментом 12—17 Нм.

Рис. 2.1.95. Снятие игольчатого подшипника с коленчатого вала:

Рис. 2.1.96. Снятие рычага включения привода
Рис. 2.1.97. Выпрессовка оси привода:
