Трактора МТЗ-80, МТЗ-82. Текущий ремонт - часть 4

Течь воды из дренажного отверстия, повышенный шум и стуки при работе водяного насоса указывают на неисправность водяного насоса системы охлаждения дизеля (рис. 2.1.98). Появление значительного зазора в подшипнике или разрушение подшипника могут привести к повреждению сердцевины радиатора крыльчаткой вентилятора.

Повышенный шум и стуки указывают на предельный износ или разрушение подшипников насоса, ослабление посадочного места валика под приводной шкив. Течь охлаждающей жидкости из дренажного отверстия или следы масла на шкиве привода свидетельствуют о разрушении уплотнений валика насоса (С целью повышения надежности и долговечности, на дизели Д-240, начиная с февраля 1987 г., устанавливаются водяные насосы с уплотнением типа «ВАЗ» и усиленным подшипниковым узлом.).

При появлении неисправностей снимают водяной насос дизеля (рис. 2.1.99) и разбирают для замены изношенных деталей (рис. 2.1.100—2.1.105).

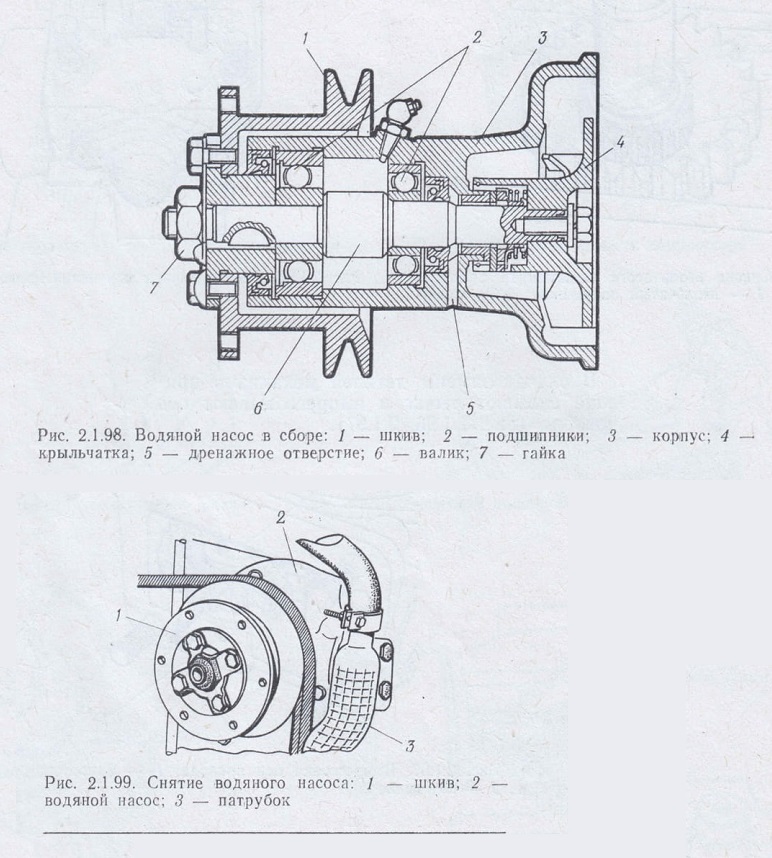

Рис. 2.1.98. Водяной насос в сборе:
Рис. 2.1.99. Снятие водяного насоса:

Если осевое перемещение валика в подшипниках превышает 0,6 мм или наблюдается ослабление внутренних колец подшипников на валике, то валик заменяют в сборе с подшипниками.

При радиальном зазоре в подшипниках, превышающем 0,1 мм, подшипники заменяют (р,ис. 2.1.106).

Рис. 2.1.100. Взаимное расположение деталей водяного насоса: 1 — шкив; 2 — подшипники; 3 — крыльчатка; 4 — корпус; 5 — патрубок; 6 — валик насоса; 7 — ремень привода водяного насоса; 8 — стопорная пластина; 9 — гайка; 10 — вентилятор

Рис. 2.1.101. Отворачивание гайки крепления шкива: 1 — гайка; 2 — шкив; 3 — стопорная пластина (с февраля 1987 г. стопорная пластина не ставится)

Рис. 2.1.102. Спрессовка шкива: 1 — шкив; 2 — двухлапчатый съемник

На водяных насосах (выпуска с февраля 1987 г.) валик выпрессовы-вать после снятия крыльчатки и уплотнения.
На уплотняющей шайбе торцового уплотнения допускаются кольцевые риски и следы износа глубиной не более 0,5 мм. Толщина шайбы должна быть не менее 2,5 мм. Манжета не должна иметь сквозных прорывов.

При наличии трещин корпус водяного насоса выбраковывают. Если трещины отсутствуют, измеряют посадочные поверхности корпуса под подшипники валика и результаты сравнивают с допустимыми значениями.

Номинальные и допустимые размеры водяного насоса дизеля Д-240, мм

Расстояние от торца опорном втулки до плоскости разъема:
номинальное...... 47,0—47,3
допустимое......48,5
Допустимый диаметр отверстий корпуса под подшипники:
305 ........ 62,07
304 ........ 52,06

Если на торцовой поверхности опорной втулки корпуса насоса имеются следы износа (кольцевые канавки) глубиной более 0,5 мм, то втулку выпрессовьивают и заменяют новой. .

При сборке насоса резиновые манжеты устанавливают так, чтобы отвороты с пружинами были обращены в сторону шарикоподшипников.

Гайка ступицы должна быть затянута моментом 16—19 H-M.

После сборки насоса валик должен вращаться от усилия руки без заеданий крыльчатки. Концы кромок лопастей вентилятора должны находиться в одной плоскости.

Рис. 2.1.103. Снятие стопорного кольца подшипника
Рис. 2.1.105. Выпрессовка валика водяного насоса: 1— корпус водяного насоса; 2 — выколотка; 3 — крыльчатка

Рис. 2.1.104. Отворачивание болта крепления крыльчатки: 1 — корпус водяного насоса; 2 — крыльчатка; 3 — болт
Рис. 2.1.106. Спрессовка подшипника с валика водяного насоса: 1 — подшипник; 2 — валик водяного наcoca; 3 — шток пресса

2.1.5. ОБКАТКА ДИЗЕЛЯ

Частоту вращения коленчатого вала дизеля контролируют по тахоспидометру или измерением частоты вращения ВОМ тахометром.

При работе дизеля следят за показаниями приборов системы смазки и системы охлаждения. Давление масла в системе смазки дизеля гири минимальной частоте вращения коленчатого вала, равной 600 мин-1, должно быть не менее 0,08 МПа, а при номинальной частоте (2175—2240 мин-1) должно соответствовать 0,20—0,25 МПа.

Температура охлаждающей жидкости при обкатке дизеля должна быть 75—95° С.

В процессе обкатки проверяют подсос воздуха в местах крепления впускных труб, пропуск газов в местах соединений выпускных труб и через прокладку головки цилиндров.

По завершении обкатки проверяют максимальную частоту вращения коленчатого вала при полной подаче топлива, которая должна соответствовать 2350—2386 мин-1.

При отклонении максимальной частоты вращения от указанных значений ее регулируют изменением длины тяги подачи топлива или с помощью винта максимальной частоты вращения регулятора топливного насоса. После проверки и регулировки .максимальной частоты вращения дизель останавливают. Не рекомендуется резко останавливать дизель, работающий на максимальной частоте вращения.

На прогретом дизеле после его остановки подтягивают динамометрическим ключом гайки крепления головки цилиндров и регулируют зазоры в клапанном механизме. Проверяют и при необходимости регулируют угол опережения впрыска топлива, натяжение приводных ремней.

2.2 ЭЛЕКТРООБОРУДОВАНИЕ

Неисправности генератора. Если при номинальной частоте вращения коленчатого вала дизеля амперметр показывает разрядный ток, это указывает на слабое натяжение ремня генератора, обрыв проводов в цепи питания обмотки возбуждения, окисление зажимов подсоединительных проводов.

Данная неисправность может быть также следствием межвиткового замыкания или обрыва витков в обмотке возбуждения, замыкания обмотки статора на корпус, пробоя диодов обратной или прямой полярности выпрямителя.

На большой зарядный ток может оказывать влияние неисправность аккумуляторной батареи при коротком замыкании пластин, вследствие чего уменьшается внутреннее сопротивление аккумулятора.

Шум и стуки в генераторе указывают на ослабление затяжки гайки крепления шкива привода генератора, разрушение шарикоподшипников или износ их посадочных мест, в результате чего ротор задевает за статор.

Для проверки генератора 464.3701 на тракторе включают потребители электроэнергии, устанавливают частоту вращения коленчатого вала дизеля, близкую к номинальной, подключают вольтамперметр КИ-1093 между выводом « + » и незакрашенным местом корпуса генератора (рис. 2.2.1) и, плавно увеличивая ток нагрузки до 30 А, замеряют величину напряжения, которая должна быть не менее 12,5 В.

Если напряжение генератора значительно отличается от номинального или отсутствует при отключении аккумуляторной батареи, генератор снимают для проверки и замены. Проверку генератора проводят следующим образом.

Предварительно проверяют исправность основных элементов генератора с помощью контрольной лампы напряжением 12 В.
Для этого снимают заднюю пластмассовую крышку п интегральное устройство (ИУ), освобождают выводы катушки возбуждения и дополнительного выпрямителя с болтов панели выводов. Затем приступают к проверкам па отсутствие короткого замыкания в диодах или между обмотками и корпусом генератора (рис. 2.2.2).

Рис. 2.2.1. Схема проверки напряжения отдачи генератора под нагрузкой на тракторе: 1 — генератор; 2 — вольтамперметр КИ-1003
Рис. 2.2.2. Схемы проверки генератора на отсутствие короткого замыкания

Рис. 2.2.2 (продолжение): а — диодов выпрямительного блока; б — обмотки статора и диодов обратной полярности; в — диодов прямой полярности; г — диодов дополнительного выпрямителя; д — обмотки возбуждения на корпус генератора; 1 — корпус генератора; 2 —клемма «+»; 3 — клемма «Ш»; 4 — выводы фаз выпрямительного блока; 5 — аккумуляторная батарея; 6 — клемма «Д»; 7 — клемма вывода конца обмотки возбуждения; 8 — клемма вывода начала обмотки возбуждения; 9 — контрольная лампа

В случае короткого замыкания диодов, обмотки или пробоя на корпус контрольная лампа должна загораться.

При дефектах изоляции обмоток и неисправностях диодов генератор заменяют.

Испытания генератора проводят на контрольно-испытательных стендах КИ-968 или 532М.

Вначале проверяют напряжение, вырабатываемое генератором без нагрузки. Оно должно быть не менее 12,5 В при частоте вращения ротора не более 1400 мин-1. Затем контролируют напряжение, вырабатываемое генератором под нагрузкой, при токе нагрузки 36 А и частоте вращения ротора 3000 мин-1. Оно также должно быть не менее 12,5 В,

 Чтобы проверить интегральное устройство, ток нагрузки уменьшают до 5 А, а частоту вращения ротора  устанавливают 3000± 100 мин-1. При установке переключателя посезонной регулировки (ППР) в положение «Л» (лето) напряжение, вырабатываемое генератором, должно быть 13,2—14,1 В. При установке ППР в положение «3» (зима) напряжение должно быть 14,3—15,2 В. В случае отклонений от указанных пределов интегральное устройство заменяют.

Неисправности стартера. Периодические включения и выключения тягового реле стартера без вращения вала (слышны повторяющиеся щелчки) указывают на недостаточное напряжение, подводимое к стартеру. Если стартер работает, а вал дизеля не вращается, это указывает на неисправность сцепляющего механизма (пробуксовывают ролики обгонной муфты).

Скрежет при включении стартера свидетельствует о нарушении регулировки сцепляющего механизма и тягового реле.

Срабатывание тягового реле стартера при отсутствии вращения якоря указывает на подгорание контактов реле.


Если при прокручивании коленчатого вала дизеля в стартере прослушивается посторонний шум или скрежет, то это указывает на задевание якорем башмаков статора вследствие износа втулок скользящих подшипников (вкладышей) или погнутости вала якоря.

Отсутствие выключения стартера после пуска дизеля свидетельствует о спекании контактов реле стартера РС502 или контактов тягового реле.

Стартер (без снятия с трактора) проверяют с помощью переносного прибора КИ-1093 (рис. 2.2.3).

Для проверки с аккумуляторной батареи снимают провод, идущий к стартеру, а на плюсовой вывод надевают выносной шунт «Ш» из комплекта вольтамперметра, соединив его с поибором. Включают высшую передачу и трактор (надежно затормаживают. Убедившись, что подача топлива выключена, включают стартер на 5—10 с и наблюдают за показаниями вольтметра и амперметра, которые сравнивают с 'Приводимыми ниже данными.

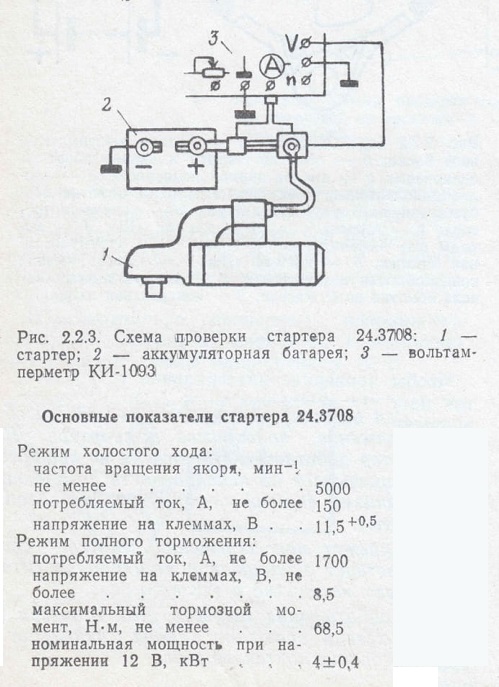

Основные показатели стартера 24.3708

Режим холостого хода: частота вращения якоря, мин-1
не менее....... 5000
потребляемый ток, А, не более 150 напряжение на клеммах, В . . ц,54-0,5
Режим полного торможения: потребляемый ток, А, не более 1700 напряжение на клеммах, В, не более.......8,5
максимальный тормозной момент, Н-м, не менее . 68,5
номинальная мощность при напряжении 12 В, кВт . 4 ±0,4

Заниженные значения напряжения при проверке указывают на разряженность аккумуляторной батареи или на ее неисправность, в том числе на окисление зажимов. При окислении зажимов аккумуляторной батареи, особенно если на них появляется белый налет окиси свинца, который не проводит ток, происходит падение напряжения, что отрицательно влияет на условия работы стартера, на пуск дизеля. Малая величина тока, потребляемого стартером, свидетельствует о больших переходных сопротивлениях во внешней его цепи (контактная группа электромагнитного реле, выводные клеммы).

Большая величина тока, потребляемого стартером, указывает на межвитковое замыкание обмоток якоря или стартера. отсутствие или загустевание смазки в подшипниках вала якоря.

Если при проверке якорь вращается, это указывает на неисправность сцепляющего механизма. Во всех случаях обнаружения неисправностей стартер заменяют.

Испытания стартера проводят на контрольно-испытательных стендах КИ-968 или 532М. Стенды имеют специальные устройства для замера тормозного момента стартера.

Испытания проводят сначала в режиме холостого хода, а затем в режиме полного торможения. Данные испытания должны соответствовать приведенным выше величинам.

Неисправности реле блокировки. В электросхеме трактора предусмотрено реле блокировки РБ-1 (или типа 111.3747) для предохранения стартера от повторного включения после пуска дизеля. Реле блокировки включено в цепь управления реле стартера и работает от переменного напряжения, выдаваемого генератором, начиная с частоты вращения коленчатого вала 700—1000 мин-1. Горящая контрольная лампа на щитке приборов свидетельствует о включенной цепи управления стартером. После пуска дизеля реле блокировки срабатывает и контрольная лампа гаснет.

Если контрольная лампа на щитке не гаснет после пуска дизеля, то это указывает на неисправность реле блокировки.

Чтобы исключить поломки деталей стартера, венца маховика, периодически работу реле проверяют. Перед проверкой от реле отсоединяют провода и подсоединяют вольтамперметр КИ-1093 (рис. 2.2.4).

Не пуская дизель, включают «массу» трактора и, наблюдая за вольтамерметром, медленно повышают реостатом напряжение на зажимах реле до срабатывания (размыкания) его контактов. Контрольная лампа на щитке приборов при этом гаснет. Напряжение срабатывания реле РБ-1 должно быть 8—9 В. Момент срабатывания регулируют натяжением спиральной пружины при зазоре между якорьком и сердечником катушки 0,35—0,45 мм. Момент срабатывания реле 111.3747 должен быть не более 8 В.

2.3. РУЛЕВОЕ УПРАВЛЕНИЕ

Большой свободный ход рулевого колеса при работающем дизеле указывает на износ соединений вала рулевого механизма, увеличенные зазоры в зацеплении зубчатой передачи гидроусилителя руля, шаровых пальцев и рулевых тяг, ослабление подшипников червяка на валу.

Чтобы устранить неисправности, проверяют техническое состояние деталей рулевого механизма и рулевых тяг, устраняют зазоры, заменяют детали, регулируют механизм.

Для определения зазоров в зубчатых и червячных зацеплениях механизма рулевого управления, а также усилия на ободе рулевого колеса используют прибор НИИАТ-402 (рис. 2.3.1).

Динамометр прибора устанавливают на рулевом колесе, а указатель — на рулевой колонке. Вращая рулевое колесо в обе стороны до устранения зазоров в шарнирах рулевых тяг и в зацеплении рулевого механизма, определяют свободный ход рулевого колеса. Номинальный свободный ход рулевого колеса соответствует 25—30°, допустимый — 35°.

Для определения усилия на ободе рулевого колеса отсоединяют рулевые тяги от сошки, пускают дизель и при максимальной частоте вращения коленчатого вала тянут на себя одну из рукояток динамометра прибора. По положению фиксаторного кольца на противоположной рукоятке определяют усилие свободного поворота рулевого колеса. Усилие на ободе колеса должно быть в пределах 30—50 Н.

Если свободный ход рулевого колеса превышает допустимое значение, регулируют механизмы гидроусилителя руля. Зазоры в зубчатом зацеплении червяк-сектор (рис. 2.3.2) устраняют поворотом регулировочной втулки 4, предварительно отвернув стопорный болт 3. Если в результате свободный ход вала гидроусилителя руля уменьшился незначительно, снимают крышку корпуса (рис. 2.3.3) и пластинчатым щупом проверяют зазор между датчиком блокировки дифференциала (упором) и рейкой (рис. 2.3.4), который должен быть в пределах 0,1—0,3 мм. Зазор регулируют прокладками фланца датчика блокировки дифференциала (рис. 2.3.5). Затем снова регулируют зацепление червяк-сектор, добиваясь свободного без заеданий вращения червяка.

Зазор должен быть в пределах 0,1 —0,3 мм.

Затрудненный поворот трактора свидетельствует о недостатке рабочей жидкости в баке, снижении подачи ее, нарушении регулировки предохранительного клапана, износе или разрушении уплотнительных колец силового цилиндра.

Проверка технического состояния гидросистемы управления поворотом заключается в определении подачи, развиваемого давления насосом, утечек масла в распределителе и силовом цилиндре, в регулировке предохранительного клапана. Все необходимые замеры проводят без снятия с трактора агрегатов гидросистемы управления поворотом, используя прибор КИ-5473 (дроссель-расходомер) .

Параметры гидросистемы управления поворотом замеряют прибором при номинальной частоте вращения коленчатого вала дизеля, противодавлении 5.0 МПа по манометру прибора и температуре рабочей жидкости 50—60° С. Показания шкалы расходов прибора затем умножают на поправочный коэффициент 0,71.

Рис. 2.3.2. Регулировка зазора в зацеплении червяк-сектор поворотом регулировочной втулки: 1 — лимб; 2 — стрелка-указатель; 3 — стопорный болт; 4 — регулировочная втулка червяка; 5 — червяк
Рис. 2.3.4. Проверка зазора между упором и рейкой: 1 — рейка; 2 — щуп; 3 — упор
Рис. 2.3.5. Регулировка зазора в зацеплении червяк— сектор установкой прокладок: 1 — корпус ГУРа; 2 — датчик блокировки дифференциала; 3 — регулировочные прокладки

Рис. 2.3.3. Снятие крышки корпуса ГУРа

При проверке подачи рабочей жидкости к гидроусилителю руля (рис. 2.3.6) от коробки предохранительного клапана отсоединяют нагнетательный трубопровод 2 и к нему подсоединяют входной рукав прибора 1. Сливной рукав опускают в горловину 3 ниже уровня жидкости. Пускают дизель, устанавливают давление 5,0 МПа по манометру при номинальной частоте вращения коленчатого вала и по шкале прибора отмечают подачу рабочей жидкости. Если величина подачи ниже допустимого значения, насос заменяют.

Если величина подачи не ниже допустимого значения, определяют техническое состояние распределителя по величине утечки масла (рис. 2.3.7).

Основные показатели работы распределителя ГУРа при проверке прибором КИ-5473

Подача масла при Р = 5,0 МПа, л/мин:
номинальная.....2,0
допустимая......1,2
Давление срабатывания предохранительного клапана, МПа:
номинальное......7,5
допустимое......7,0—8

Рис. 2.3.6. Проверка технического состояния насоса высокого давления ГУРа: а — подключение прибора; б — схема проверки; 1 — прибор КИ-5473; 2 — нагнетательный трубопровод насоса; 3 — заливная горловина ГУРа

Рис. 2.3.7. Определение утечек масла в распределителе ГУРа: а — подключение прибора; б — схема проверки; 1 — прибор КИ-5473; 2 — входной рукав прибора; 3 — заливная горловина ГУРа; 4 — распределитель ГУРа

Для подсоединения входного рукава прибора предварительно выворачивают технологическую пробку (пробка находится сверху коробки предохранительного клапана). Сливной рукав соединяют с баком гидросистемы. Пускают дизель и прп номинальной частоте вращения коленчатого вала поворачивают колесо рулевого управления вправо или влево до отказа. Установив вращением рукоятки прибора давление по манометру 5,0 МПа, по шкале расходов фиксируют показания. Если разница в показаниях прибора при проверке подачи рабочей жидкости к распределителю и проверке утечек (превышает 5 л/мин, распределитель ремонтируют.

Давление срабатывания предохранительного клапана гидросистемы управления поворотом проверяют манометром, который вворачивают на место технологической пробки (рис. 2.3.8).

Для проверки пускают дизель трактора и при номинальной частоте вращения коленчатого вала рукояткой прибора полностью перекрывают слив масла (в повернутом до отказа положении колес). По показанию манометра определяют фактическое давление, при котором срабатывает предохранительный клапан.

Если давление срабатывания ниже или выше допустимого значения, клапан регулируют. В этом случае отворачивают колпачок, отпускают контргайку регулировочного винта и, удерживая рулевое колесо в крайнем положении поворота до упора, ввертывают или вывертывают регулировочный винт до достижения номинального давления.

Резкие толчки при повороте трактора указывают на ослабление затяжки гайки золотника гидронавесного распределителя, увеличенные зазоры рулевых тяг.

Ослабление затяжки гайки золотника вызывает колебания (вибрацию) передних направляющих колес, что особенно характерно при движении та повышенных скоростях. В этом случае сначала регулируют зазоры в шарнирах рулевых тяг, а затем динамометрическим ключом затягивают корончатую гайку золотника распределителя моментом не более 20 Н-м и отпускают ее до совпадения отверстий под шплинт.

К основным дефектам гидроусилителя руля относятся: износ шлицев вала червяка и зубьев сектора, зубчатой рейки, износ и нарушение герметичности предохранительного клапана, износ и нарушение гидравлической плотности прецизионных деталей (золотников, плунжеров, гильз).

Если в процессе проверки технического состояния агрегатов гидросистемы управления поворотом трактора выявлены неисправности, не поддающиеся устранению проведением обычных регулировочных операций, гидроусилитель руля снимают с трактора и разбирают для технической экспертизы и замены деталей.

Последовательность выполнения основных операций и правильные приемы работ по разборке-сборке и регулировке гидроусилителя руля показаны на рис. 2.3.9—2.3.30.
Перед снятием гидроусилителя руля слейте рабочую жидкость и отверните гайку поворотного вала 4.

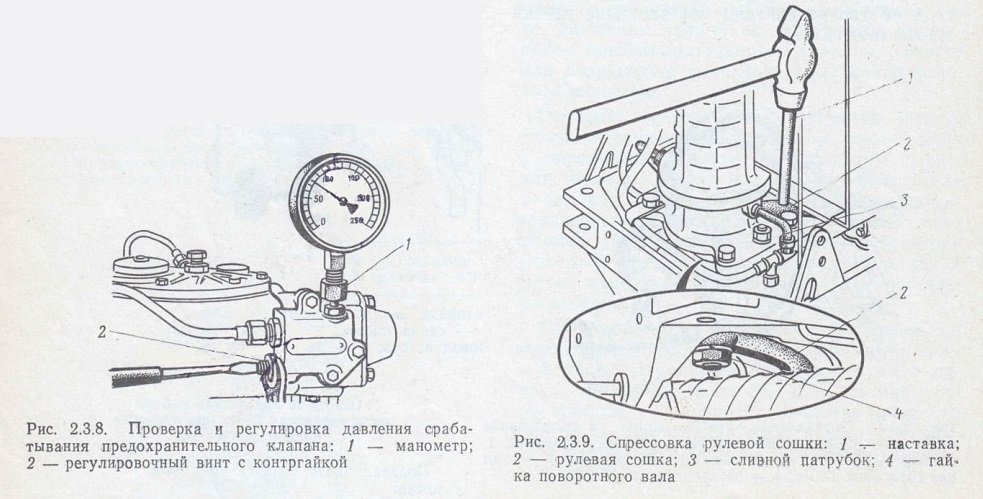

Рис. 2.3.8. Проверка и регулировка давления срабатывания предохранительного клапана: 1 — манометр; 2 — регулировочный винт с контргайкой

Рис. 2.3.9. Спрессовка рулевой сошки:

Рис. 2.3.10. Гидроусилитель руля (ГУР): а — общий вид; 1 — корпус усилителя; 2 — рейка; 3 — силовой цилиндр; 4 — поршень; 5 — предохранительный клапан; 6 — золотник; 7 — поворотный вал; 8 — верхняя крышка корпуса гидроусилителя; 9 — регулировочный болт поворотного вала; 10 — сектор; 11 — червяк рулевого механизма; 12 — датчик блокировки дифференциала; 13 — сливной патрубок; 14 — рулевая сошка

Рис. 2.3.П. Взаимное расположение деталей датчика блокировки дифференциала: 1, 10 — болты; 2 — крышка; 3 — пружина; 4 — золотник; 5 — толкатель; 6 — кольцо; 7, 9 — корпуса; 8 — клапан; 11— кран
Рис. 2.3.12. Снятие трубки подвода масла от распределителя: 1 — трубка подвода масла; 2 — корпус
ГУРа; 3 — сетчатый фильтр; 4 — редукционный клапан
Рис. 2.3.14. Отворачивание гайки крепления сектора к поворотному валу

Рис. 2.3.13. Снятие поворотного вала:
Рис. 2.3.15. Спрессовка сектора с поворотного вала

Рис. 2.3.16. Снятие датчика блокировки дифференциала
Рис. 2.3.18. Снятие стопорного кольца и рейки
Рис. 2.3.20. Отворачивание ганки крепления поршня

Рис. 2.3.17. Снятие крышки датчика блокировки дифференциала
Рис. 21.3.19. Снятие гидроцилиндра ГУРа
Рис. 2.3.21. Снятие распределителя

При сборке гидроусилителя руля особое внимание обращают на моменты затяжки гаек, правильность совмещения меток поворотного вала, сектора и рейки, регулировку вертикального перемещения поворотного вала.

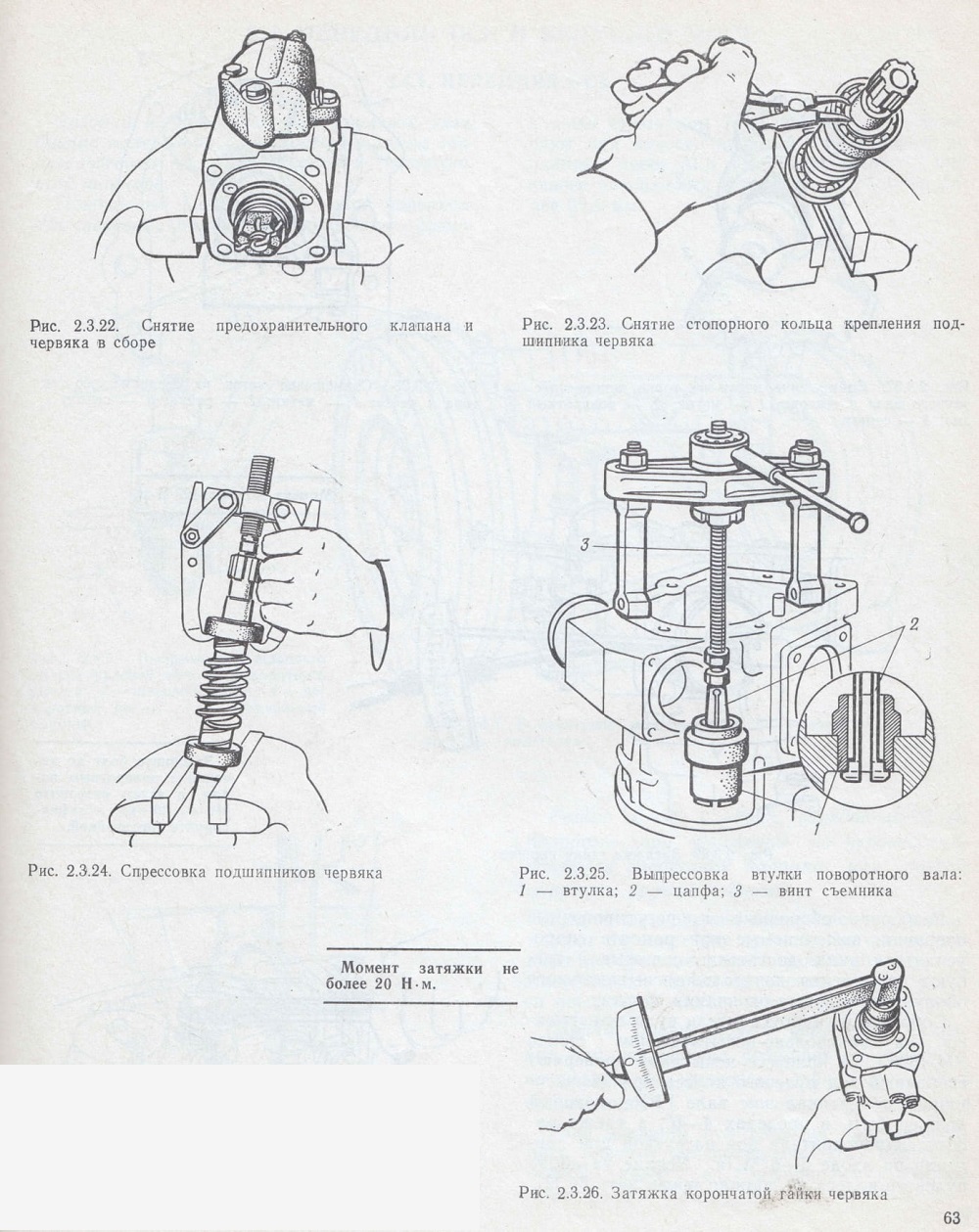

Рис. 2.3.22. Снятие предохранительного клапана и червяка в сборе
Рис. 2.3.24. Спрессовка подшипников червяка

Рис. 2.3.23. Снятие стопорного кольца крепления подшипника червяка
Рис. 2.3.25. Выпрессовка втулки поворотного вала: 1 — втулка; 2 — цапфа; 3 — винт съемника
Рис. 2.3.26. Затяжка корончатой, гайки червяка

Разборочно-сборочные и регулировочные операции, выполняемые при ремонте гидроусилителя руля, достаточно сложные и требуют применения контрольно-испытательного оборудования после окончания сборки.

Собранный гидроусилитель руля испытывают на контрольно-испытательном стенде КИ-4896М. В процессе испытаний проверяют свободный ход рулевого колеса при зафиксированном вертикальном вале ГУРа, который должен быть в пределах 4—6°, а также работу гидроусилителя под нагрузкой при давлении на входе 5—6 МПа. Усилие на ободе рулевого колеса не должно превышать 50 Н.


Рис. 2.3.27. Совмещение меток на торце шлица поворотного вала и секторе: 1 — метки; 2 — поворотный вал; 3 — сектор

Рис. 2.3.28. Совмещение меток на среднем зубе сектора и рейке: 1 — метки; 2 — .рейка; 3 — сектор

Рис. 2.3.29. Затяжка гайки поршня

Рис. 2.3.30. Регулировка вертикального перемещения поворотного вала: 1 — регулировочный болт; 2 —контргайка
