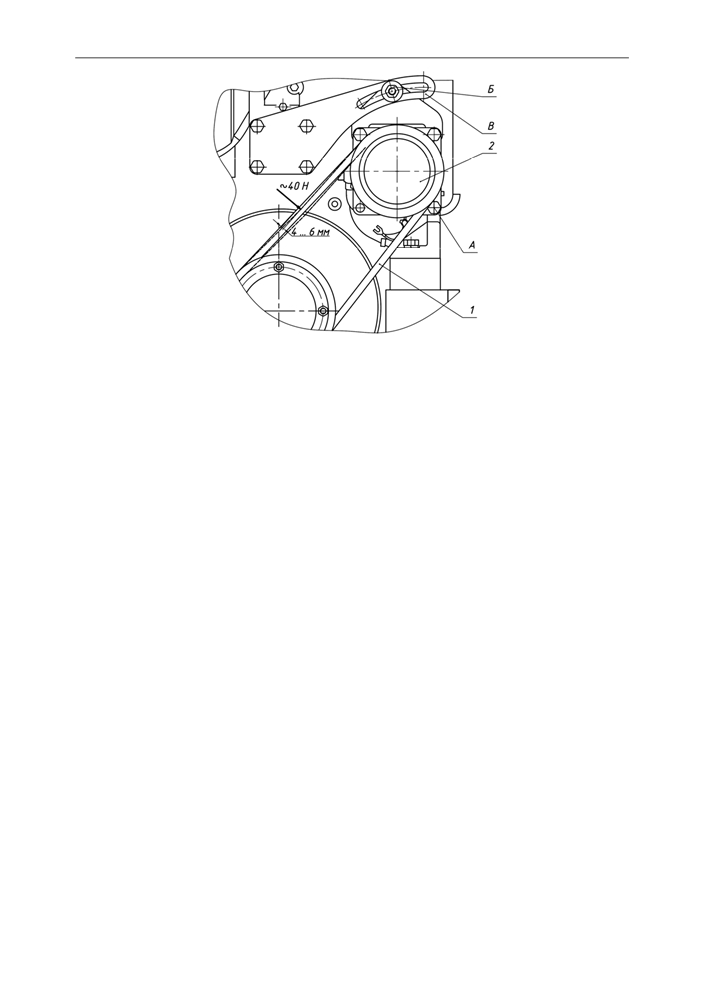

Рисунок 3.3 - Проверка/регулировка натяжения ремня привода компрессора кондиционера

Регулировка натяжения ремня привода компрессора кондиционера:

регулировку натяжения ремня 1 компрессора 2 требуется производить посредством

поворота компрессора 2 (рисунок 3.3) на оси вращения А и зажима резьбового соединения Б

в пазу сектора В. После регулировки прогиб ремня от усилия (39 + 2,0) Н, приложенного

перпендикулярно середине ветви, должен быть от 4 до 6 мм.

Операция 6а. Проверка затяжки болтов хомутов воздуховодов ОНВ

Проверьте, и, если необходимо, подтяните болты хомутов воздуховодов ОНВ. Мо-

мент затяжки болтов хомутов воздуховодов ОНВ должен быть от 10 до 15 Н⋅м.

Операция 7а. Замена фильтра-осушителя.

Производится один раз в год или при наработке 800 часов.

ВНИМАНИЕ: ДЛЯ ЗАМЕНЫ ФИЛЬТРА-ОСУШИТЕЛЯ НЕОБХОДИМО ОБРА-

ЩАТЬСЯ НА СПЕЦИАЛИЗИРОВАННУЮ СЕРВИСНУЮ СТАНЦИЮ. ЗАМЕНА ПРОИЗ-

ВОДИТСЯ ТОЛЬКО С ИСПОЛЬЗОВАНИЕМ СПЕЦИАЛЬНОГО ОБОРУДОВАНИЯ.

40

Приложение А

(справочное)

Схема электрическая соединений «БЕЛАРУС - 920.4/952.4/1025.4/1221.4»

Перечень элементов схемы электрической соединений, представленной на рисунке

А.1, приведен в таблице А.1.

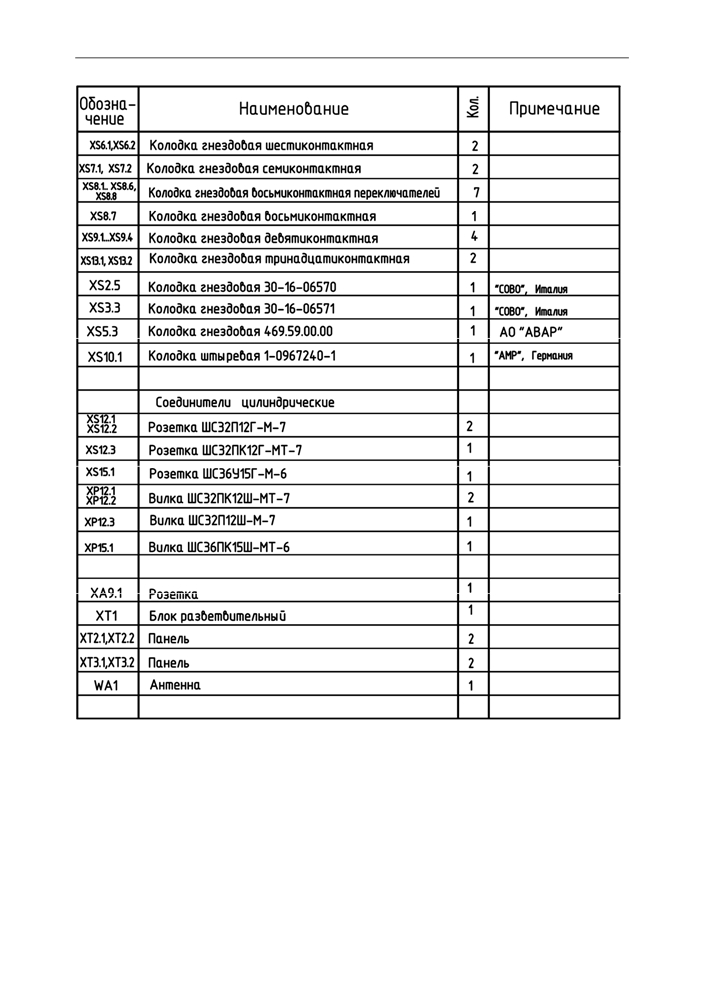

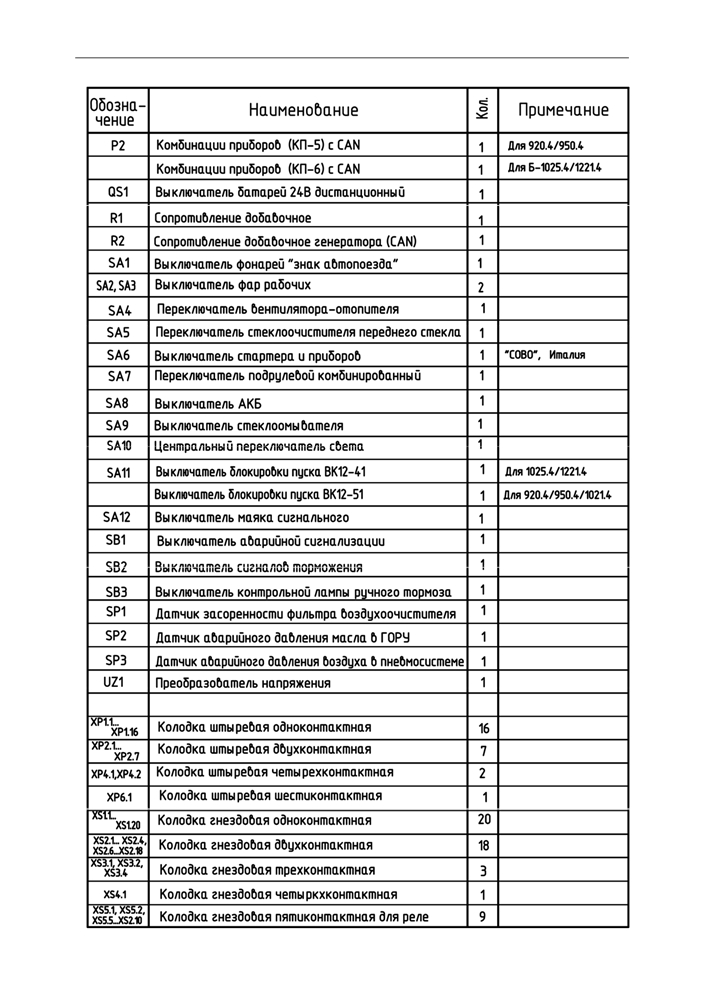

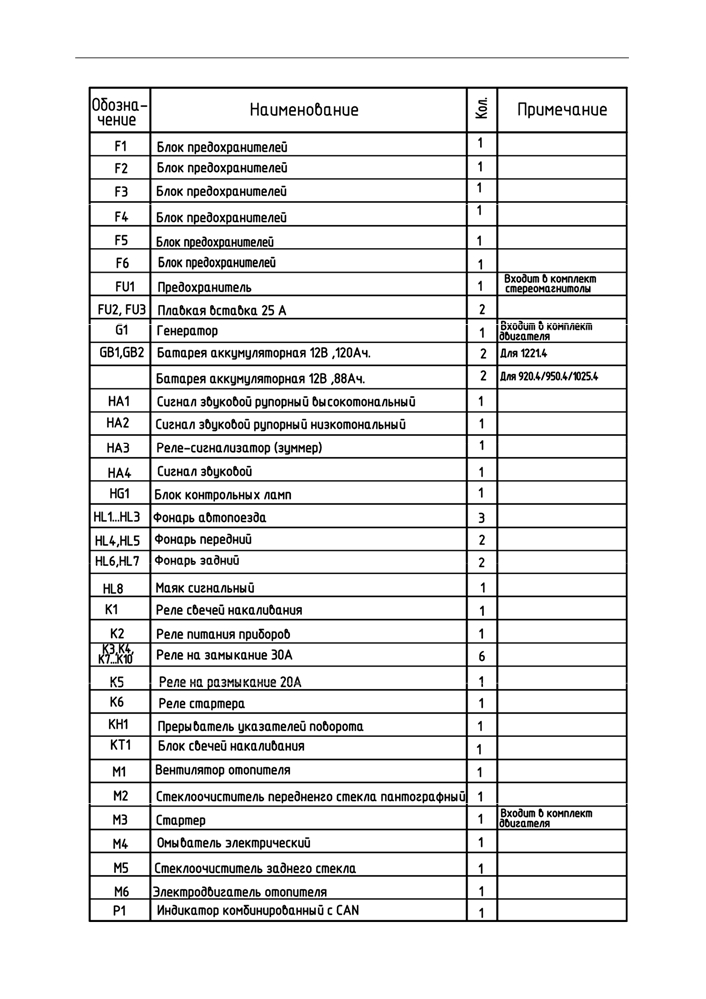

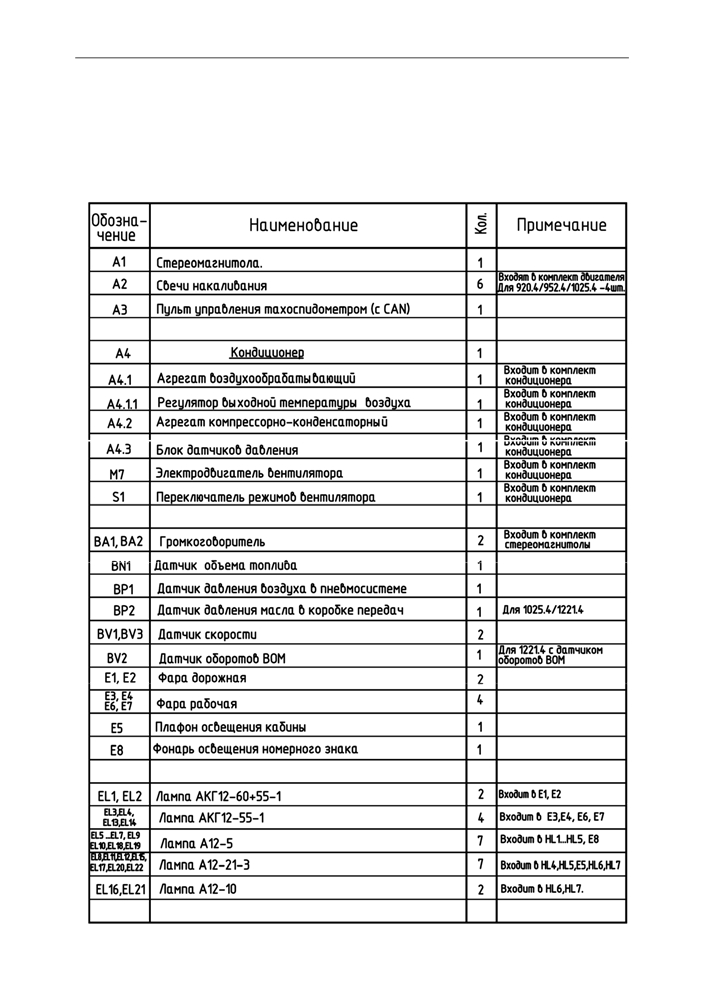

Таблица А.1

41

Продолжение таблицы А.1

42

Продолжение таблицы А.1

43

Окончание таблицы А.1

44

К рисунку А.1:

Расцветка проводов: Г - голубой, ГЧ - голубой-черный, Ж - желтый, ЖЗ - Желтый-

зеленый, З - зеленый, К - красный, КЖ - красный-желтый, Кч - коричневый, О - оранже-

вый, Р - розовый, С - серый, СЗ - серый-зеленый, Ф - фиолетовый, Ч - черный, ЧО -

черный-оранжевый.

Схема электрическая подключения дополнительных передних рабочих фар, установ-

ленных на кронштейнах передних фонарей, представлена на рисунке A.2.

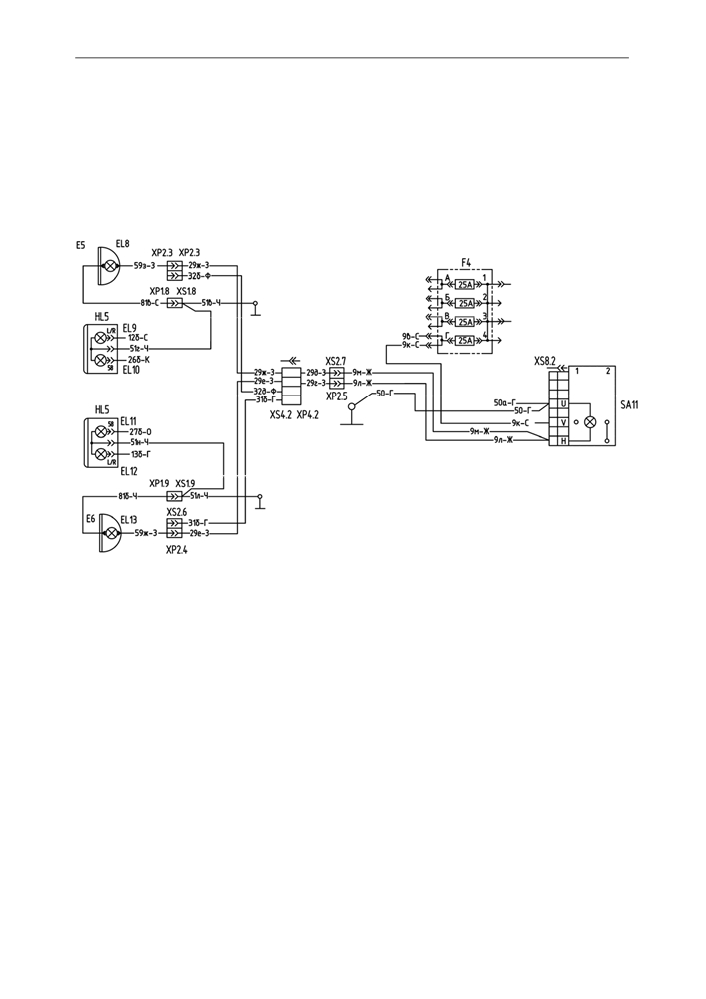

Рисунок А.2 - Схема электрическая подключения дополнительных передних рабочих фар

К рисунку А.2:

Е5,E6 - фара рабочая;

EL8,EL13 - лампа АКГ12-55-1;

SA11 - выключатель фар рабочих;

Примечание - Наименования остальных элементов схемы рисунка А.2 приведены в

таблице А.1.

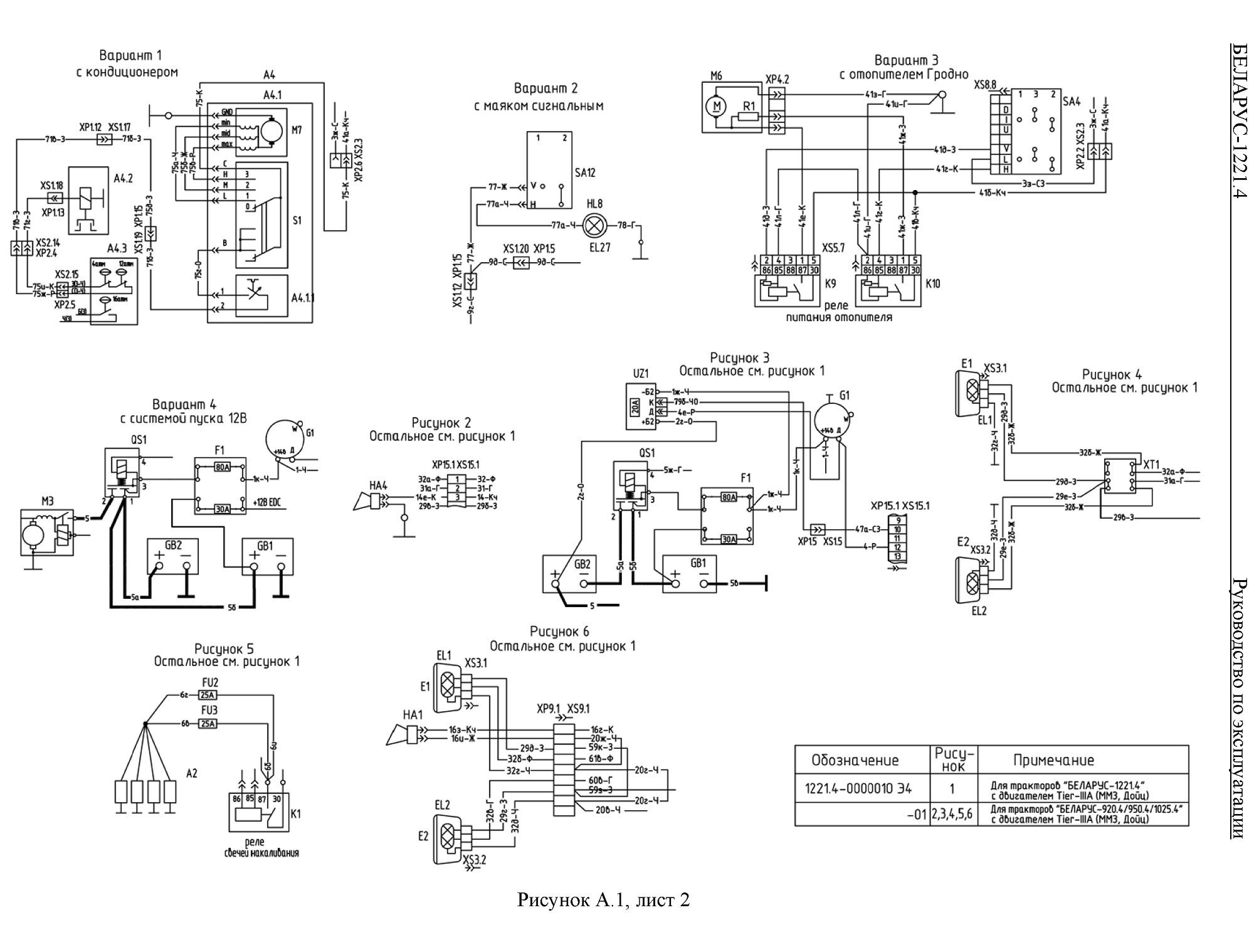

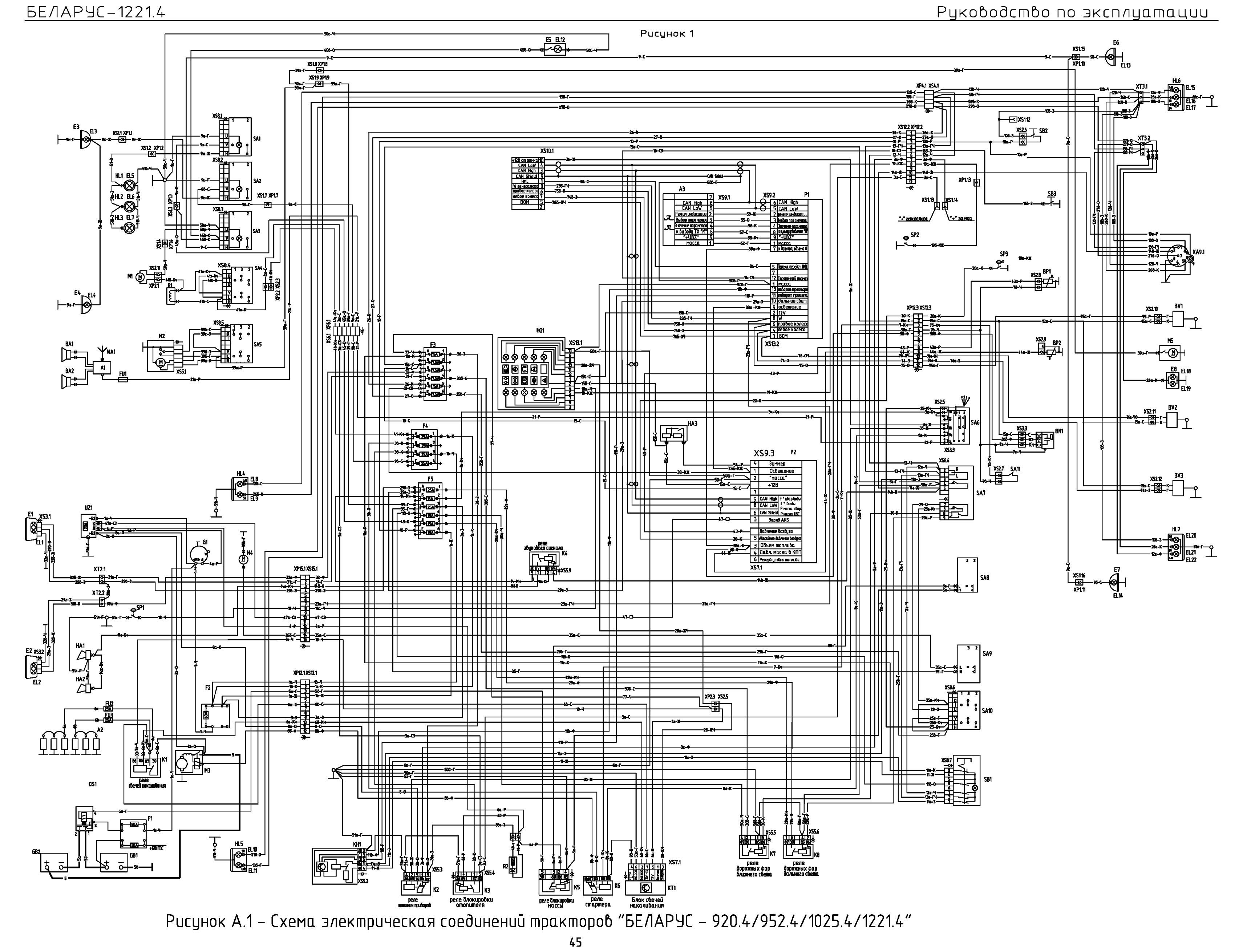

Рисунок А.1 - Схема электрическая соединений тракторов "БЕЛАРУС - 920.4/952.4/1025.4/1221.4"

К рисунку А.1:

Расцветка проводов: Г - голубой, ГЧ - голубой-черный, Ж - желтый, ЖЗ - Желтый-зеленый, З - зеленый, К - красный, КЖ - красный-желтый, Кч - коричневый, О - оранжевый, Р - розовый, С - серый, СЗ - серый-зеленый, Ф - фиолетовый, Ч - черный, ЧО -черный-оранжевый.

Схема электрическая подключения дополнительных передних рабочих фар, установленных на кронштейнах передних фонарей, представлена на рисунке A.2.

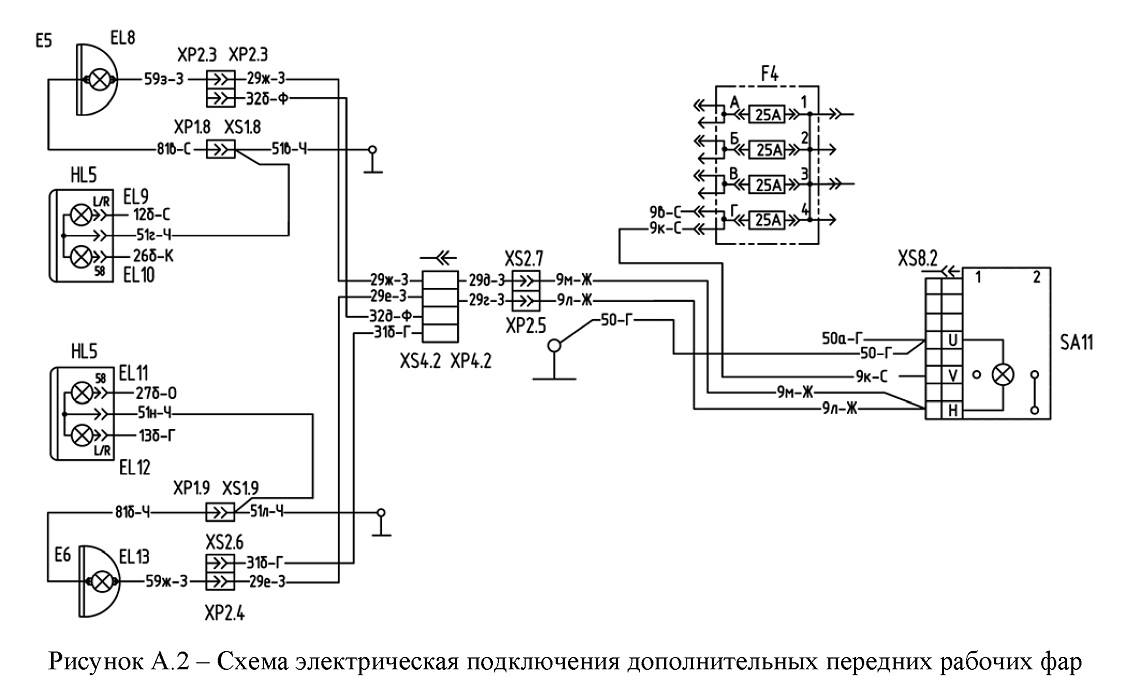

Рисунок А.2 - Схема электрическая подключения дополнительных передних рабочих фар

К рисунку А.2:

Е5,Е6 - фара рабочая;

EL8,EL13 - лампа АКГ12-55-1;

SA11 - выключатель фар рабочих;

Примечание - Наименования остальных элементов схемы рисунка А.2 приведены в таблице А.1.

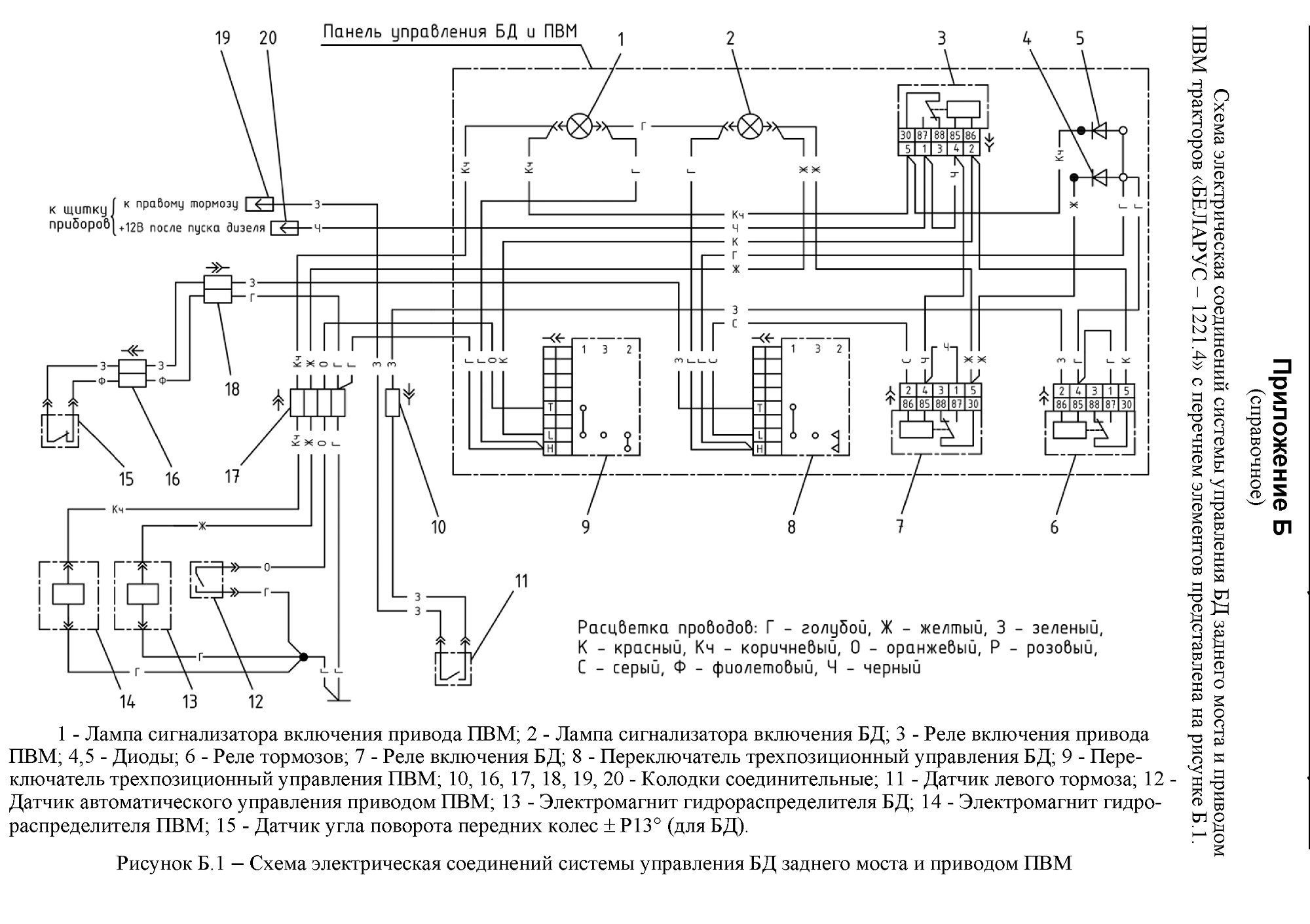

1 - Лампа сигнализатора включения привода ПВМ; 2 - Лампа сигнализатора включения БД; 3 - Реле включения привода ПВМ; 4,5 - Диоды; 6 - Реле тормозов; 7 - Реле включения БД; 8 - Переключатель трехпозиционный управления БД; 9 - Переключатель трехпозиционный управления ПВМ; 10, 16, 17, 18, 19, 20 - Колодки соединительные; 11 - Датчик левого тормоза; 12 -Датчик автоматического управления приводом ПВМ; 13 - Электромагнит гидрораспределителя БД; 14 - Электромагнит гидрораспределителя ПВМ; 15 - Датчик угла поворота передних колес ± Р13° (для БД).

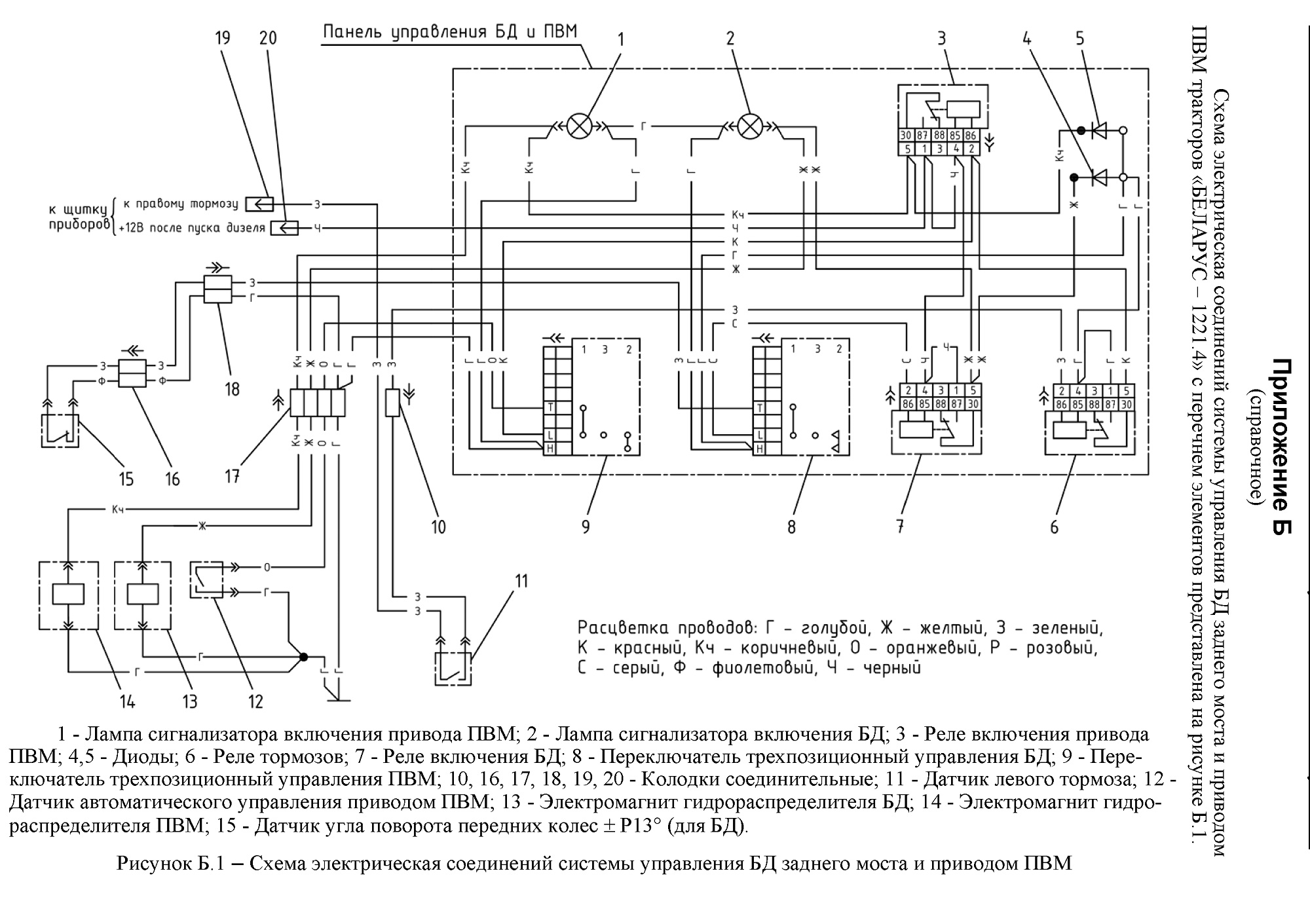

Рисунок Б. 1 — Схема электрическая соединений системы управления БД заднего моста и приводом ПВМ
