4) На блоке контрольных ламп загорится: контрольная лампа аварийного дав-
ления масла в ГОРУ. В комбинации приборов загорятся сигнальная лампа аварийно-
го давления масла в системе смазки двигателя (и звучит зуммер), сигнальная лампа
аварийного давления воздуха в пневмосистеме (если оно ниже допустимого), сиг-
нальная лампа резервного объема топлива в баке (если топливо в баках на резерв-
ном объеме). На ИК включится в мигающем режиме с частотой 1 Гц контрольная
лампа-сигнализатор включения стояночного тормоза.
5) На блоке контрольных ламп включится контрольная лампа-индикатор рабо-
ты свечей накаливания.
- после того, как контрольная лампа-индикатор работы СН погаснет, произве-
дите запуск двигателя, для чего необходимо выжать педаль сцепления и повернуть
ключ выключателя стартера и приборов из положения «I» (включены приборы) в по-
ложение «II» (пуск двигателя);
- удерживайте ключ выключателя стартера до запуска двигателя, но не более
15…20 секунд; если двигатель не запустился, повторное включение производите не
раньше, чем через одну минуту;
- после запуска двигателя отпустите педаль сцепления, проверьте работу всех
сигнальных ламп и показания приборов (температура охлаждающей жидкости, дав-
ление масла в двигателе, напряжение бортовой сети и пр.). Дайте двигателю пора-
ботать на малых оборотах до стабилизации давления в рабочем диапазоне прибо-
ров. На ИК, комбинации приборов, БКЛ, боковом пульте отображаются реально из-
меренные параметры и состояния работы узлов и систем трактора.
- если на тракторе установлена КП 24х12, после запуска двигателя на рукоятке
рычага переключения передач и ступеней редуктора КП загорается светодиод зеле-
ного цвета, а на боковом пульте - сигнализатор включения низшей ступени редукто-
ра КП, информирующие о том, что включена низшая ступень редуктора коробки пе-
редач.
- если на тракторе установлено ЗНУ с электрогидравлической системой
управления, на пульте управления ЗНУ загорается сигнализатор диагностики неис-
правностей электронных систем управления ЗНУ, что сигнализирует о работоспо-
собности и заблокировании системы управления ЗНУ.
ЗАПРЕЩАЕТСЯ РАБОТА НА ТРАКТОРЕ В ЗАКРЫТЫХ ПОМЕЩЕНИЯХ БЕЗ
НЕОБХОДИМОЙ ВЕНТИЛЯЦИИ (ВОЗДУХООБМЕНА). ВЫХЛОПНЫЕ ГАЗЫ МОГУТ
СТАТЬ ПРИЧИНОЙ СМЕРТЕЛЬНОГО ИСХОДА!
ЗАПРЕЩАЕТСЯ ЗАПУСКАТЬ ДВИГАТЕЛЬ ПРИ НЕ ЗАПРАВЛЕННЫХ СИСТЕ-
МАХ ОХЛАЖДЕНИЯ И СМАЗКИ ДВИГАТЕЛЯ!
ВНИМАНИЕ: КАБИНА ТРАКТОРА ОБОРУДОВАНА ОДНОМЕСТНЫМ СИДЕ-
НИЕМ И В НЕЙ ДОЛЖЕН НАХОДИТЬСЯ ТОЛЬКО ОПЕРАТОР!
ВНИМАНИЕ: ЗАПУСК ДВИГАТЕЛЯ И ОПЕРАЦИИ КОНТРОЛЯ ПРИБОРОВ
ПРОИЗВОДИТЕ ТОЛЬКО НАХОДЯСЬ НА СИДЕНИИ ОПЕРАТОРА!
ВНИМАНИЕ: ПОМНИТЕ, ЧТО ЗАПУСК ДВИГАТЕЛЯ ВОЗМОЖЕН ТОЛЬКО
ПРИ УСТАНОВЛЕННОМ В НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ РЫЧАГЕ ПЕРЕКЛЮЧЕ-
НИЯ ДИАПАЗОНОВ КП!
ВНИМАНИЕ: ВО ВРЕМЯ ЗАПУСКА НЕ ДОЛЖНО БЫТЬ ЛЮДЕЙ ПОД ТРАК-
ТОРОМ, СПЕРЕДИ И СЗАДИ НЕГО, А ТАКЖЕ МЕЖДУ ТРАКТОРОМ И СОЕДИНЕН-
НОЙ С НИМ МАШИНОЙ!
ЗАПРЕЩАЕТСЯ ЗАПУСК ДВИГАТЕЛЯ «С БУКСИРА», ТАК КАК МОЖЕТ ПРИ-
ВЕСТИ К ВЫХОДУ ДВИГАТЕЛЯ ИЗ СТРОЯ. ПУСК ДВИГАТЕЛЯ ПРОИЗВОДИТЕ
ТОЛЬКО С РАБОЧЕГО МЕСТА ОПЕРАТОРА!
79
3.2.3 Начало движения трактора, переключение КП
ВНИМАНИЕ: ВАШ ТРАКТОР ОБОРУДОВАН ДВИГАТЕЛЕМ С ТУРБОНАДДУ-
ВОМ. ВЫСОКИЕ ОБОРОТЫ ТУРБОНАГНЕТАТЕЛЯ ТРЕБУЮТ НАДЕЖНОЙ СМАЗКИ
ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ. ПОСЛЕ ЗАПУСКА ПРОГРЕЙТЕ ДВИГАТЕЛЬ ДО
УСТОЙЧИВОЙ РАБОТЫ НА ОБОРОТАХ КОЛЕНЧАТОГО ВАЛА 1000-1300 МИН −1 (В
ТЕЧЕНИЕ 2-3 МИН), А ЗАТЕМ ДАЙТЕ ПОРАБОТАТЬ НА ПОВЫШЕННЫХ ОБОРО-
ТАХ, ПОСТЕПЕННО УВЕЛИЧИВАЯ ОБОРОТЫ ДО 1600 МИН −1 (НЕ БОЛЕЕ) ДО ДО-
СТИЖЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 40. С.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ТРАКТОРА, ЕСЛИ ПРИ РАБОТАЮЩЕМ
ДВИГАТЕЛЕ ГОРИТ ЛАМПА АВАРИЙНОГО ДАВЛЕНИЯ МАСЛА В ДВИГАТЕЛЕ. НЕ-
МЕДЛЕННО ОСТАНОВИТЕ ДВИГАТЕЛЬ.
Перед началом движения определите необходимую скорость движения трак-
тора. Диаграмма скоростей тракторов «БЕЛАРУС-1220.6» на шинах базовой ком-
плектации приведена в инструкционной табличке на правом стекле в кабине и в пунк-
те 2.14.2 «Диаграмма скоростей трактора» (для тракторов с установленной КП 24х12
диаграмма скоростей трактора представлена в пункте 2.27.2).
Чтобы привести трактор в движение, выполните следующее:
- уменьшите обороты двигателя;
- выжмите педаль сцепления;
- установите требуемый диапазон КП с помощью рычага переключения диапа-
зонов в соответствии со схемой переключения диапазонов;
- установите желаемую передачу, для чего переместите рычаг переключения
передач КП из нейтрали («N») в одно из положений в соответствии со схемой пере-
ключения передач;
- при наличии на тракторе КП24х12 перед установкой требуемой передачи,
если необходимо, нажмите кнопку включения высшей ступени (Н) редуктора КП. При
этом на рукоятке рычага переключения передач и ступеней редуктора КП загорится
светодиод красного цвета, на боковом пульте загорится сигнализатор включения
высшей ступени редуктора КП, информирующие о том, что включена высшая сту-
пень редуктора КП;
- выключите стояночный тормоз, плавно отпустите педаль сцепления, одно-
временно увеличивая подачу топлива. Трактор придет в движение.
ЗАПРЕЩАЕТСЯ НАЧИНАТЬ ДВИЖЕНИЕ С БОЛЬШОЙ ТЯГОВОЙ НАГРУЗКОЙ.
ЗАПРЕЩАЕТСЯ ДВИЖЕНИЕ ТРАКТОРА С ОТКРЫТОЙ ДВЕРЬЮ.
ВНИМАНИЕ: ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП ТОЛЬКО НА
ОСТАНОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕ-
НИЯ! ПРИ ВЫПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕ-
НИЕ ПЕРЕДАЧ НА ХОДУ В ПРЕДЕЛАХ ДИАПАЗОНА. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВО-
ДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДА-
ЛЬЮ МУФТЫ СЦЕПЛЕНИЯ!
ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ СТУПЕНЕЙ КП И ДИАПАЗОНОВ РЕДУКТОРА
ОСУЩЕСТВЛЯЕТСЯ НА ЛЮБОЙ ПЕРЕДАЧЕ КП ТОЛЬКО НА ОСТАНОВЛЕННОМ
ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕНИЯ!
ВНИМАНИЕ: ВКЛЮЧЕНИЕ СТУПЕНЕЙ РЕДУКТОРА «L» ИЛИ «H» ВОЗМОЖ-
НО ТОЛЬКО НА ОСТАНОВЛЕННОМ ТРАКТОРЕ ПОСЛЕ УСТАНОВКИ РЫЧАГА ПЕ-
РЕКЛЮЧЕНИЯ ПЕРЕДАЧ В НЕЙТРАЛЬ!
ВНИМАНИЕ: ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ КП ПРОИЗВОДИТЕ ТОЛЬКО ПО-
СЛЕ ВКЛЮЧЕНИЯ НЕОБХОДИМОГО ДИАПАЗОНА. ПЕРЕД ПЕРЕКЛЮЧЕНИЕМ
ДИАПАЗОНОВ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ НЕОБХОДИМО УСТАНОВИТЬ В
ПОЛОЖЕНИЕ НЕЙТРАЛЬ!
80
ВНИМАНИЕ:ПРИ ПОЯВЛЕНИИ ОШИБКИ (НЕИСПРАВНОСТИ) В СИСТЕМЕ
SCR ПРОИСХОДИТ ВКЛЮЧЕНИЕ СЧЕТЧИКОВ ВРЕМЕНИ ДО АКТИВАЦИИ ОГРА-
НИЧЕНИЯ КРУТЯЩЕГО МОМЕНТА ДВИГАТЕЛЯ (ЛЕГКОГО ОГРАНИЧЕНИЯ 25% И
ТЯЖЕЛОГО ОГРАНИЧЕНИЯ 50%), В ТЕЧЕНИИ ЭТОГО ВРЕМЕНИ ПРИСУТСТВУ-
ЮЩИЕ НЕИСПРАВНОСТИ ДОЛЖНЫ УСТРАНЕНЫ, ЕСЛИ ПО ИСТЕЧЕНИИ ВРЕ-
МЕНИ НЕИСПРАВНОСТИ НЕ БЫЛИ УСТРАНЕНЫ ТО АКТИВИЗИРУЕТСЯ ОГРАНИ-
ЧЕНИЕ КРУТЯЩЕГО МОМЕНТА ДВИГАТЕЛЯ!
ВНИМАНИЕ: НЕ ДЕРЖИТЕ НОГУ НА ПЕДАЛИ СЦЕПЛЕНИЯ В ПРОЦЕССЕ
РАБОТЫ НА ТРАКТОРЕ, ПОСКОЛЬКУ ЭТО ПРИВЕДЕТ К ПРОБУКСОВКЕ СЦЕПЛЕ-
НИЯ, ЕГО ПЕРЕГРЕВУ И ВЫХОДУ ИЗ СТРОЯ!
ВНИМАНИЕ: ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ПЛАВНО, БЕЗ РЕЗКИХ ТОЛЧКОВ,
ПЕРЕМЕСТИТЕ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ СОГЛАСНО СХЕМЕ И УДЕРЖИ-
ВАЙТЕ ЕГО В ПОДЖАТОМ ПОЛОЖЕНИИ ДО ПОЛНОГО ВКЛЮЧЕНИЯ ПЕРЕДАЧИ!
ВНИМАНИЕ: ПРИ ТРОГАНИИ ТРАКТОРА С МЕСТА УБЕДИТЕСЬ, ЧТО СТОЯ-
НОЧНЫЙ ТОРМОЗ ВЫКЛЮЧЕН!
ВНИМАНИЕ: ПРИ ВКЛЮЧЕННОЙ БЛОКИРОВКЕ ДИФФЕРЕНЦИАЛА СКО-
РОСТЬ ДВИЖЕНИЯ ТРАКТОРА НЕ ДОЛЖНА ПРЕВЫШАТЬ 13 КМ/Ч!
ВНИМАНИЕ: ПРИ РАБОТЕ НА ДОРОГАХ С ТВЕРДЫМ ПОКРЫТИЕМ НЕОБ-
ХОДИМО ОТКЛЮЧАТЬ ПРИВОД ПВМ ВО ИЗБЕЖАНИЕ ПОВЫШЕННОГО ИЗНОСА
ШИН ПЕРЕДНИХ КОЛЕС!
ВНИМАНИЕ: ИСПОЛЬЗОВАТЬ ДВИГАТЕЛЬ НА ПОЛНУЮ МОЩНОСТЬ МОЖНО
ТОЛЬКО ПРИ ДОСТИЖЕНИИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 70º С!
ВНИМАНИЕ: НЕ ДОПУСКАЕТСЯ ЭКСПЛУАТАЦИЯ ТРАКТОРА С ПУСТЫМ
БАКОМ ДЛЯ РЕАГЕНТА AdBlue (МОЧЕВИНЫ). ПРИ ПОЯВЛЕНИИ НА ИНФОРМА-
ЦИОННОМ МОНИТОРЕ СВЕДЕНИЙ О КРИТИЧЕСКОМ УРОВНЕ РЕАГЕНТА AdBlue
(МОЧЕВИНЫ) В БАКЕ НЕОБХОДИМО ЗАПРАВИТЬ БАК РЕАГЕНТОМ AdBlue!
ВНИМАНИЕ: НЕ РЕКОМЕНДУЕТСЯ ДОПУСКАТЬ ЗАМЕРЗАНИЯ И ПЕРЕГРЕ-
ВА ADBLUE - ЭТО СОКРАЩАЕТ СРОК ЕЕ ХРАНЕНИЯ. СИСТЕМА SCR ОБЕСПЕ-
ЧИВАЕТ НОРМАЛЬНЫЕ ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ ПРИ ТЕМПЕРАТУРЕ
ОКРУЖАЮЩЕЙ СРЕДЫ ОТ -40 ДО +40 ºС!
3.2.4 Остановка трактора
Для остановки трактора выполните следующее:
- уменьшите обороты двигателя;
- выжмите полностью педаль сцепления;
- установите рычаг переключения диапазонов КП и рычаг переключения пере-
дач КП в нейтральное положение;
- отпустите педаль сцепления;
- остановите трактор с помощью рабочих тормозов;
- включите стояночный тормоз.
ВНИМАНИЕ: ДЛЯ ЭКСТРЕННОЙ ОСТАНОВКИ ТРАКТОРА ОДНОВРЕМЕННО
РЕЗКО НАЖМИТЕ НА ПЕДАЛИ СЦЕПЛЕНИЯ И ТОРМОЗОВ!
3.2.5 Остановка двигателя
ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ ОСТАНОВИТЬ ДВИГАТЕЛЬ, ОПУСТИТЕ ОРУДИЯ
НА ЗЕМЛЮ, ЕСЛИ ОНИ ПОДНЯТЫ, ДАЙТЕ ДВИГАТЕЛЮ ПОРАБОТАТЬ ПРИ
(1000100) МИН-1 В ТЕЧЕНИЕ ОТ 3 ДО 5 МИНУТ. ЭТО ПОЗВОЛИТ СНИЗИТЬ ТЕМ-
ПЕРАТУРУ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ!
81
Для остановки двигателя выполните следующее:
- установите клавишу управления задним ВОМ в положение «выключено», а
рукоятку переключения заднего ВОМ с независимого на синхронный привод (если
включен синхронный привод) установите в положение «нейтраль»;
- выключите БД заднего моста и привод ПВМ;
- переведите в нейтральное положение рукоятки управления распределите-
лем гидронавесной системы;
- если на тракторе установлено ЗНУ с электрогидравлической системой
управления, рукоятку управления навесным устройством установите в положение
«выключено»;
- выключите кондиционер или вентилятор-отопитель;
- ключ выключателя стартера и приборов переведите из положения «I» в по-
ложение «0».
- если включен независимый привод заднего ВОМ, рукоятку переключения зад-
него ВОМ с независимого на синхронный привод установите в положение «нейтраль»;
- при продолжительной остановке выключите АКБ.
ВНИМАНИЕ: ВЫКЛЮЧАТЬ АКБ НЕОБХОДИМО НЕ РАНЕЕ, ЧЕМ ПО ИСТЕЧЕНИИ
ДВУХ МИНУТ ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЯ. УКАЗАННЫЙ ПЕРИОД ВРЕМЕНИ
НЕОБХОДИМ ДЛЯ ОПОРОЖНЕНИЯ МОДУЛЕЙ И ТРУБОПРОВОДОВ SCR ОТ РЕАГЕН-
ТА И ДЛЯ ФОМИРОВАНИЯ ИНФОРМАЦИИ В МОДУЛЕ ПАМЯТИ ЭЛЕКТРОННОГО
БЛОКА УПРАВЛЕНИЯ!
ВНИМАНИЕ: ДЛЯ ЭКСТРЕННОЙ ОСТАНОВКИ ДВИГАТЕЛЯ КЛЮЧ ВЫКЛЮЧАТЕ-
ЛЯ СТАРТЕРА И ПРИБОРОВ ПЕРЕВЕДИТЕ ИЗ ПОЛОЖЕНИЯ «I» В ПОЛОЖЕНИЕ «0»!
3.2.6 Высадка из трактора
Высадка из трактора, кроме аварийных ситуаций осуществляется через левую
дверь кабины. Правила высадки из трактора при аварийных ситуациях приведены в
пункте 3.5.3 подраздела 3.5 «Действия в экстремальных условиях».
Покидая трактор, убедитесь, что все действия, перечисленные в подразделе
3.2.5 «Остановка двигателя» выполнены, навесные устройства трактора и агрегати-
руемых машин опущены.
3.2.7 Использование ВОМ
Правила включения и выключения заднего вала отбора мощности приведены
в подразделе 2.16 «Управление задним валом отбора мощности».
Контроль за работой заднего вала отбора мощности осуществляется по инди-
катору комбинированному, как указано в подразделе 2.8.2
«Принцип работы и
назначение указателей индикатора комбинированного».
Правила агрегатирования заднего ВОМ с различными видами сельхозмашин и
оборудования приведены в разделе 4 «Агрегатирование».
ВНИМАНИЕ: ПРИ РАБОТЕ С ВОМ, СОБЛЮДАЙТЕ ВСЕ МЕРЫ БЕЗОПАСНОСТИ
ПРИ РАБОТЕ С ВОМ, ПЕРЕЧИСЛЕННЫЕ В НАСТОЯЩЕМ РУКОВОДСТВЕ!
ВНИМАНИЕ: ДЛЯ ИСКЛЮЧЕНИЯ УДАРНЫХ НАГРУЗОК ВКЛЮЧЕНИЕ ЗАДНЕГО
ВОМ ОСУЩЕСТВЛЯЕТСЯ НА БЛИЗКИХ К МИНИМАЛЬНЫМ ОБОРОТАХ ДВИГАТЕЛЯ
(ОТ 1000 ДО 1100 МИН-1), ЗАТЕМ ОБОРОТЫ ДВИГАТЕЛЯ НЕОБХОДИМО УВЕЛИЧИТЬ!
На задний ВОМ трактора установлен хвостовик ВОМ 1 (6 шлиц, 540 мин-1). По
заказу в ЗИП трактора могут прикладываться хвостовик ВОМ 1с (8 шлиц, 540 мин-1) и
ВОМ 2 (21 щлиц, 1000 мин-1).
82
Хвостовики заднего вала отбора мощности тракторов «БЕЛАРУС-1220.6» по
конструктивному исполнению и расположению соответствуют нормативным доку-
ментам и стандартам, распространяющимся на валы отбора мощности сельскохо-
зяйственных тракторов.
Таблица 3.2.1 - Режимы работы заднего ВОМ
Частота вращения, мин-1
Привод ВОМ
Тип хвостовика
коленчатого
ВОМ
вала двигателя
ВОМ 1с
540
2037
Независимый
ВОМ 1
540
2037
ВОМ 2
1000
2157
Синхронный
при установ-
ВОМ 1с
ленных задних
ВОМ 1
4,87 об/метр пути
шин 18.4R38 и
ВОМ 2
КП16х8
Синхронный
при установ-
ВОМ 1с
ленных задних
ВОМ 1
4,33 об/метр пути
шин 16.9R38 и
ВОМ 2
КП24х12
Частота вращения хвостовика ВОМ при номинальной частоте коленчатого ва-
ла двигателя 2200 мин-1 (при включенном независимом приводе):
ВОМ 1С
-
583 мин-1
ВОМ 1
-
583 мин-1
ВОМ 2
-
1020 мин-1
Мощность, передаваемая хвостовиками 1с / 1 / 2 заднего ВОМ и максимально
допустимый момент на хвостовики ВОМ 1с / 1 / 2 тракторов «БЕЛАРУС-1220.6» ука-
зана в таблице 3.2.2.
Таблица 3.2.2
Тип
хвостовика
Мощность, передаваемая хво-
Максимально допустимый мо-
ВОМ
стовиком ВОМ, кВт, не более
мент на хвостовик ВОМ , Н·м
ВОМ 1с
60,0
1061
ВОМ 1
60,0
1061
ВОМ 2
77,3
738
При работе с задним ВОМ в синхронном режиме необходимо учитывать
следующее:
- хвостовик ВОМ вращается только тогда, когда движется трактор;
- рабочая скорость движения трактора в составе МТА должна быть не более 8 км/ч;
- направление вращения хвостовика ВОМ (при взгляде на торец хвостовика
ВОМ) различно при движении трактора вперед и назад: вперед - по часовой стрел-
ке, назад - против часовой стрелки.
83
Для работы с ВОМ, снимите защитный колпак 2 (рисунок 3.2.1), закрывающий
хвостовик 6. Для этого необходимо сжать колпак у основания и потянуть его вниз и
на себя. После окончания работы с ВОМ обязательно установите защитный колпак
на место, для чего необходимо надеть колпак на хвостовик и надавить на него в
продольном направлении до надежной фиксации колпака в отверстия плиты 1.
Если колпак закреплен болтами, то для работы с ВОМ снимите защитный кол-
пак, закрывающий хвостовик, для чего отверните два болта крепления. После окон-
чания работы с ВОМ обязательно установите защитный колпак на место, закрутив
оба болта.

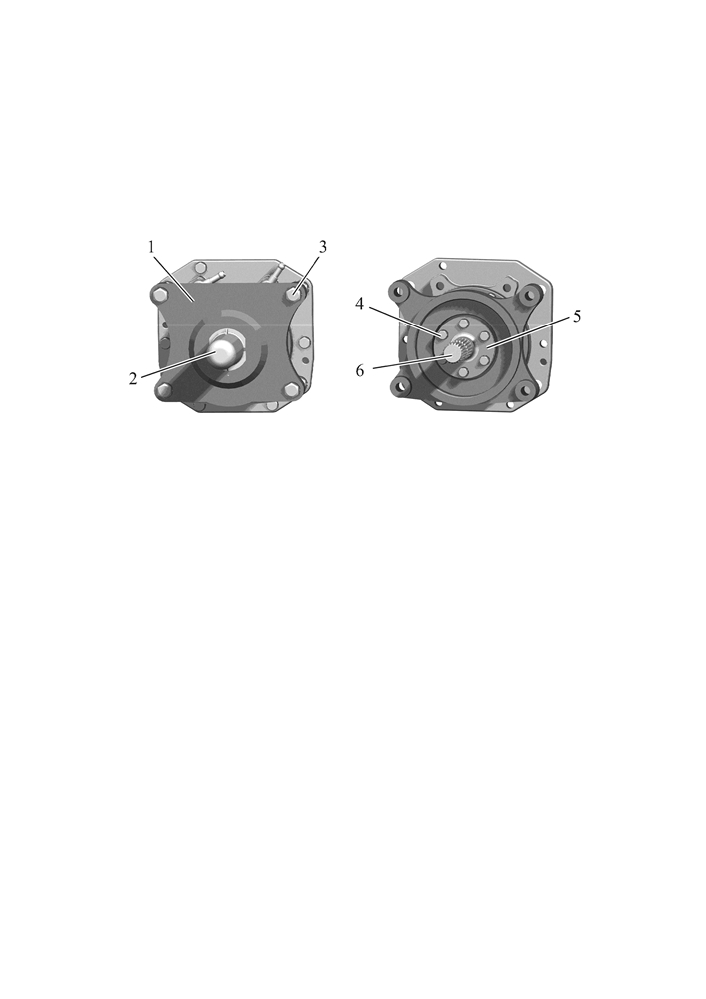

1 - плита; 2 - колпак; 3 - болт; 4 - болт; 5 - пластина; 6 - хвостовик.
Рисунок 3.2.1 - Снятие защитного колпака и замена хвостовика ВОМ
Для замены хвостовика ВОМ выполните следующие операции:
- отверните четыре болта 3, снимите плиту 1 с колпаком 2;
- отверните шесть болтов 4, снимите пластину 5 и достаньте хвостовик 6;
- установите другой хвостовик в шлицевое отверстие, установите пластину и
остальные снятые детали в обратной последовательности.
84
3.2.8 Выбор оптимального внутреннего давления в шинах в зависимости
от условий работы и нагрузки на оси трактора
3.2.8.1 Выбор оптимального внутреннего давления в шинах в зависимости от
условий работы и нагрузки на оси трактора
Выбор оптимального давления воздуха в шинах колесных тракторов и степень
его влияния на тягово-сцепные свойства зависят от типа почвы и нагрузки, действу-
ющей на оси трактора. Давление воздуха в шинах влияет на опорное пятно контакта
колеса c почвой и, в зависимости от почвенных условий, сказывается на его тягово-
сцепных качествах и производительности трактора в работе. Нормы нагрузок на ши-
ны для выбора режима работы при различных внутренних давлениях и скоростях
устанавливаются изготовителем шин и приведены в таблице 3.2.3.
Величина давления зависит от скорости движения и весовых нагрузок на мо-
сты трактора, создаваемых массой агрегатируемых машин с учетом собственной
эксплуатационной массы трактора и балласта, а также условий работы.
Внутреннее давление в шинах для каждого конкретного случая агрегатирова-
ния трактора разное. Поэтому при изменении условий эксплуатации трактора необ-
ходимо проверять и, при необходимости, корректировать величину давления в ши-
нах. Несоблюдение норм давления значительно уменьшает срок эксплуатации шин.
Эксплуатация трактора с установленным давлением в шинах ниже нормы
приводит к возникновению следующих неисправностей колес:
- проворот шин на ободьях;
- перетирание борта шины о закраину обода;
- появление трещин на боковинах шин;
- расслоение или излом каркаса шины;
- вырыв вентиля шины (для камерных шин);
Эксплуатация с установленным давлением в шинах выше нормы приводит к
возникновению следующих неисправностей колес:
- заметный повышенный износ шин;
- растяжение слоев каркаса и понижение эластичности шин;
- увеличенная пробуксовка колес;
- повышенная чувствительность к ударам и порезам.
Работа с перегрузкой, заключающаяся в превышении максимальной грузо-
подъемности шин (для данного давления и скорости) и мостов трактора - причина
отказов и повреждений не только ходовой системы (разрыва каркаса шин и др.), но и
других узлов и деталей трактора, что может также привести к авариям и уменьшению
срока службы трактора в целом.
ВНИМАНИЕ: ВСЕГДА УСТАНАВЛИВАЙТЕ ДАВЛЕНИЕ В ШИНАХ С УЧЕТОМ
ДЕЙСТВУЮЩИХ ДЛЯ ВЫПОЛНЯЕМОГО ВИДА РАБОТ НАГРУЗОК И СКОРОСТЕЙ!
Выбрать правильно давление в шинах, а также установить необходимость
балластирования, массу и тип балласта можно только определив величину нагрузок
на оси трактора.
Точную величину нагрузки в конкретном случае использования трактора, при-
ходящуюся на передние или задние колеса трактора, можно определить только пу-
тем практического взвешивания трактора с агрегатируемой машиной.
Методика определения нагрузки на передние и задние колеса трактора путем
взвешивания представлена в разделе 4 «Агрегатирование».
Для проверки давления в шинах используйте манометр МД-214 ГОСТ 9921-81
для контроля давления накачки шин (допускается использовать другие приборы кон-
троля давления накачки шин с метрологическими характеристиками, аналогичными
манометру МД-214).
85
Нормы нагрузок на одинарные шины тракторов «БЕЛАРУС-1220.6» для выбора
эксплуатационных режимов работы при различных скоростях и внутренних давлениях в
шинах представлены в таблице 3.2.3.
Таблица 3.2.3
Нагрузка на шину, кг,
Индекс
Символ
Скорость,
Шина
при внутреннем давлении, кПа
нагрузки**
скорости**
км/ч
80
100
120
140
160
200
210
10
1875
2050
2230
2405
2585
2850
20
1720
1845
2030
2210
2335
(190
420/70R24
130
A8
30
1500
1605
1765
1925
2035
кПа)
40
1400
1500
1650
1800
1900
10*
1635
1845
1950
2310
2550
20
1340
1510
1595
1890
2090
14.9R24
126
A8
30
1165
1315
1390
1645
1815
40
1090
1230
1300
1540
1700
10
1500
1635
1775
1910
2045
2250
20
1340
1450
1580
1720
1845
(190
360/70R24
122
A8
30
1165
1265
1375
1500
1605
кПа)
40
1090
1180
1285
1400
1500
10*
1275
1395
1515
1650
1770
20
1045
1140
1240
1350
1450
11.2R24
114
A8
30
905
995
1080
1175
1260
40
850
930
1010
1100
1180
10*
3030
3330
3615
3915
4200
18.4R34
20
2480
2730
2960
3210
3440
144
А8
Ф-11
30
2160
2375
2575
2790
2995
40
2020
2220
2410
2610
2800
10*
2550
2880
3210
3530
3860
20
2090
2360
2630
2895
3165
16.9R38
141
А8
30
1815
2050
2285
2515
2755
40
1700
1920
2140
2355
2575
10*
3240
3555
3870
4185
4500
20
2655
2915
3170
3430
3690
18.4R38
146
А8
30
2310
2535
2760
2985
3210
40
2160
2370
2580
2790
3000
10
2940
3350
3725
4080
4410
5025
20
2740
3130
3480
3810
4120
520/70R38
150
А8
30
2390
2725
3030
3315
3585
40
2545
2830
3100
3350
10*
2130
2430
2715
2960
3180
20
1745
1990
2225
2425
2605
15.5R38
134
А8
30
1515
1730
1935
2110
2265
40
1420
1620
1810
1975
2120
10*
1250
1425
1595
1735
1860
2135
2380
20
1070
1220
1365
1485
1600
1830
2040
11.2R42
126
A6
30
895
1020
1140
1240
1335
1525
1700
(240
кПа)
10*
990
1130
1270
1385
1490
1700
1750
9.5-42
116
A6
20
850
970
1090
1180
1275
1460
1500
30
710
810
910
990
1065
1220
1250
* - Внутреннее давление должно быть увеличено на 25%
** Индекс нагрузки и символ скорости указаны на боковине шины.
Нормы нагрузок приведены для шин с указанным индексом нагрузки и символом
скорости.
Давление должно устанавливаться в «холодных» шинах.
86
При выполнении работ требующих больших тяговых усилий на крюке, уста-
навливайте давление как для скорости 30 км/ч. При транспортных работах на доро-
гах с твердым покрытием увеличьте давление на 30 кПа.
При увеличении объема транспортных работ до 60% гарантийный срок служ-
бы шины в пределах гарантийного срока хранения уменьшается на 30%.
Работа трактора со сдвоенными задними шинами допускается только при ско-
рости до 20 км/ч.
Максимально допускаемые нагрузки указаны на одинарные шины. Суммарная
допускаемая нагрузка на пару шин при сдваивании составляет 1,7G, где G - допус-
каемая нагрузка на одинарную шину согласно таблице 3.2.3.
При сдваивании давление в шинах наружных колес должно быть в 1,2 - 1,25
раза ниже, чем во внутренних.
3.2.8.2 Накачивание шин
Накачивание шин производите через клапан отбора воздуха регулятора дав-
ления 1 (рисунок 3.2.2), для чего выполните следующие операции:
- выпустите воздух из баллона 3 пневмосистемы через клапан удаления кон-
денсата;
- отвинтите гайку-барашек 2 штуцера клапана отбора воздуха;
- присоедините шланг для накачки шин к штуцеру отбора воздуха и к вентилю
шины;
- запустите двигатель и накачайте шину до требуемого давления, контролируя
его манометром МД-214 ГОСТ 9921-81 (или манометром с аналогичными метроло-
гическими характеристиками);
- отсоедините шланг от вентиля шины и штуцера клапана отбора воздуха;
- наверните гайку-барашек на штуцер клапана отбора воздуха.
ВНИМАНИЕ: ПРИ ПОВЫШЕНИИ ДАВЛЕНИЯ В БАЛЛОНЕ ДО 0,77 МПА КОМ-
ПРЕССОР ПЕРЕКЛЮЧАЕТСЯ РЕГУЛЯТОРОМ ДАВЛЕНИЯ НА ХОЛОСТОЙ ХОД И
НАКАЧКА ШИН АВТОМАТИЧЕСКИ ПРЕКРАЩАЕТСЯ. ПОЭТОМУ ПЕРИОДИЧЕСКИ
КОНТРОЛИРУЙТЕ ДАВЛЕНИЕ ПО УКАЗАТЕЛЮ НА ЩИТКЕ ПРИБОРОВ И, ЕСЛИ
НЕОБХОДИМО, СНИЖАЙТЕ ЕГО ЧЕРЕЗ КЛАПАН УДАЛЕНИЯ КОНДЕНСАТА!

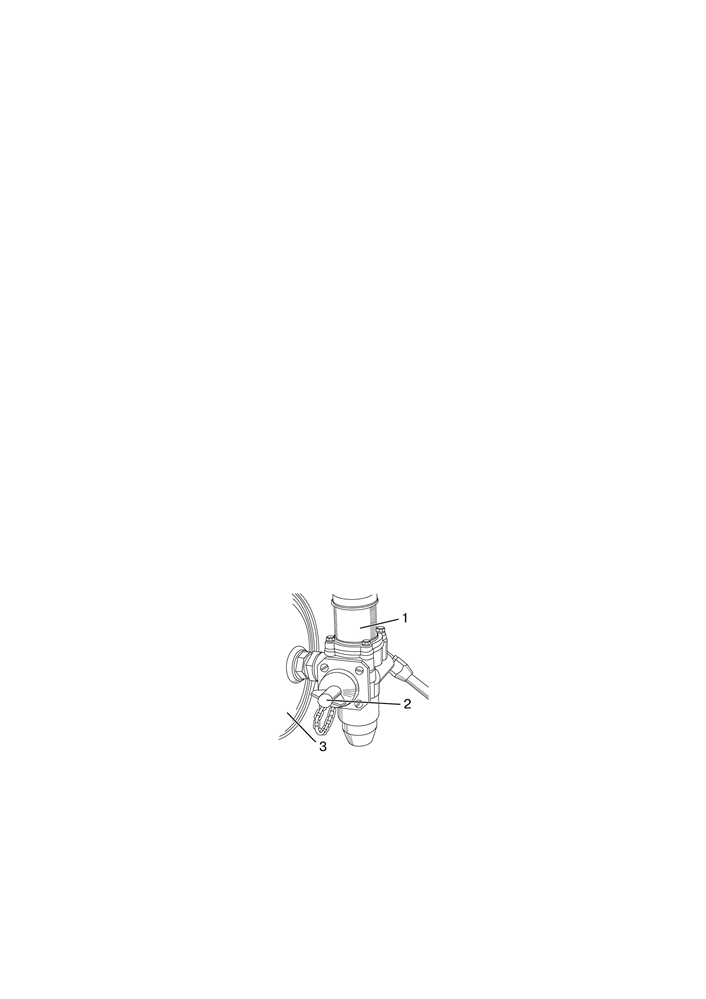

1 - регулятор давления; 2 - гайка-барашек; 3 - баллон пневмосистемы.
Рисунок 3.2.2 - Накачивание шин
На тракторах с неустановленным приводом тормозов прицепа накачивание
шин производится через клапан для накачки шин, который расположен на пневмо-
компрессоре.
Накачивание шин через клапан для накачки шин производите следующим об-
разом:
- отверните гайку-барашек или снимите колпачок 2 (рисунок 3.2.3) штуцера 3;
87
- присоедините шланг для накачки шин к штуцеру 3 отбора воздуха и к венти-
лю шины;
- включите пневмокомпрессор 1 и накачайте шину до требуемого давления,
контролируя его шинным манометром;
- отсоедините шланг от вентиля шины и штуцера клапана отбора воздуха;
- выключите пневмокомпрессор 1 и заверните гайку-барашек или установите
колпачок 2 на штуцер 3 клапана для накачки шин 4.

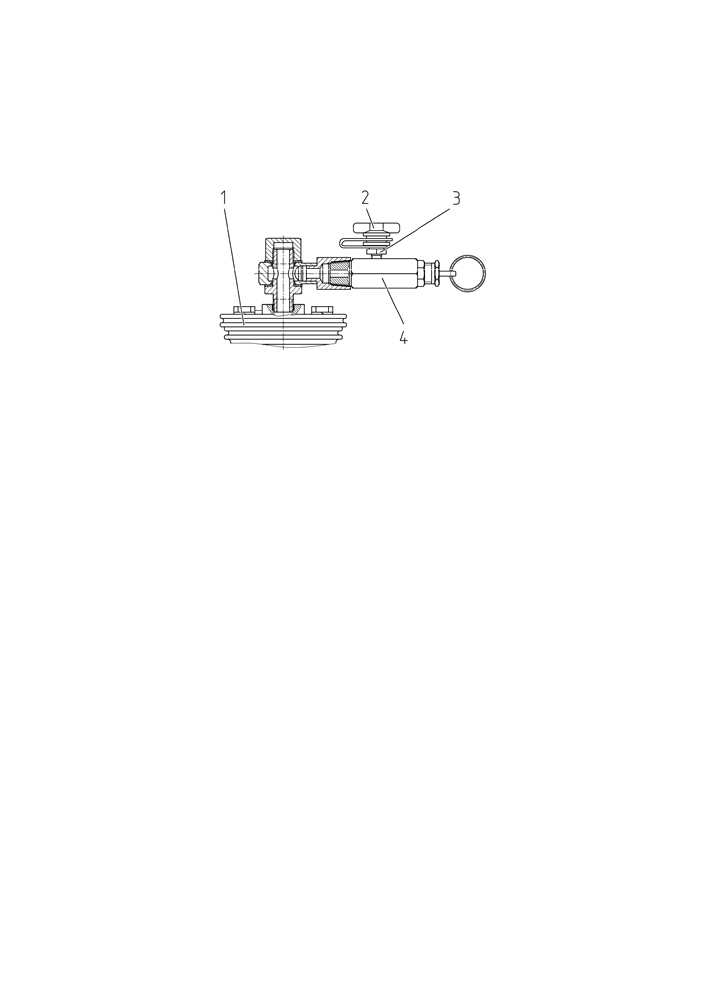

1 - пневмокомпрессор; 2 - гайка-барашек или колпачок; 3 - штуцер; 4 - клапан
для накачки шин.
Рисунок 3.2.3 - Установка клапана для накачки шин
88
содержание .. 6 7 8 9 ..
