Трактор Беларус 1220.6. Руководство - часть 9
3.2.9 Формирование колеи задних колес
Задние колеса трактора установлены на ступицах, которые состоят из разрез-
ных конусных вкладышей 3 и 4 (рисунок 3.2.4) и корпуса ступицы 2.
При установке ступицы на полуось болты 1 затянуть крутящим моментом от
360 до 380 Н·м в последовательности 1, 2, 3, 4, 5, 6 (рисунок 3.2.4б). После установ-
ки колеса на ступицу болты 1 затянуть крутящим моментом от 360 до 400 Н·м в по-
следовательности 1, 2, 3, 4, 5, 6.

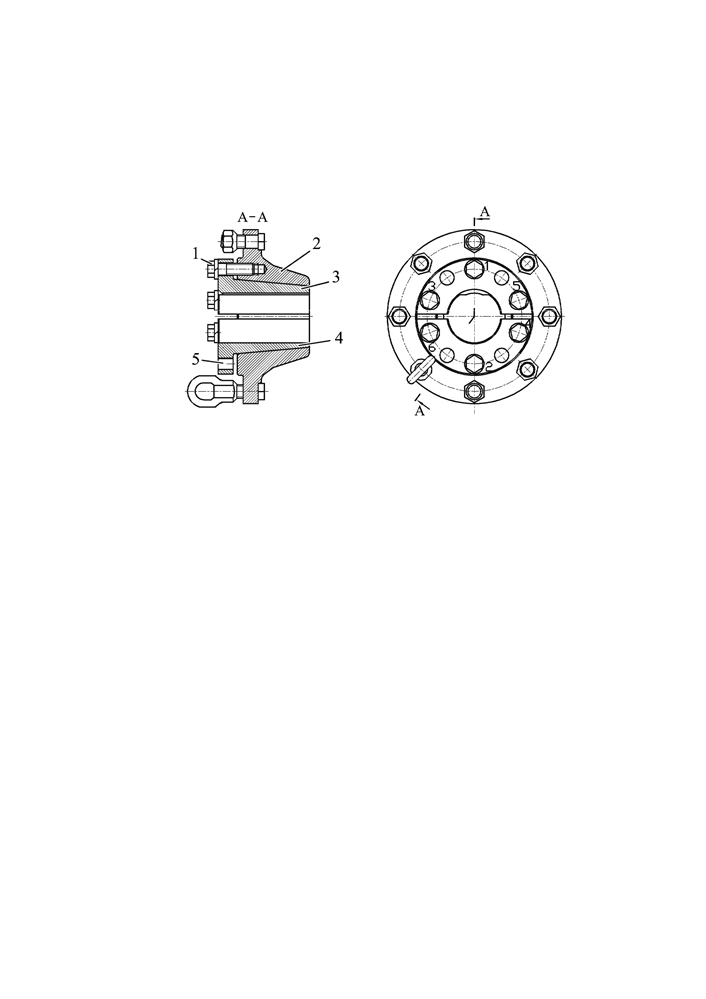

а) Состав ступицы
б) Схема затяжки болтов крепления
ступицы к полуоси
1 - стяжные болты; 2 - корпус ступицы; 3 - верхний вкладыш; 4 - нижний
вкладыш; 5 - демонтажные отверстия.
Рисунок 3.2.4 - Ступица заднего колеса (новый рисунок)
Изменение колеи задних колес, при установке шин 18.4R38 или 16.9R38, про-
изводите перемещением ступицы с колесом по полуоси и перестановкой колес с од-
ного борта на другой.
Для изменения колеи задних колес выполните следующие операции:
- установите трактор на ровной площадке, установите упоры под передние и
задние колеса, очистите полуоси от грязи;
- поддомкратьте соответствующий рукав полуоси;
- отверните гайки крепления колеса и снимите колесо;
- ослабьте на три полных оборота два стяжных болта 1 (рисунок 3.2.4) вкла-
дышей 3 и 4 (по одному на каждом вкладыше). Остальные стяжные болты выверни-
те. Снимите с демонтажных отверстий заглушки. Вверните в демонтажные резьбо-
вые отверстия болты, вывернутые из вкладышей;
- если выпрессовка вкладышей с помощью демонтажных болтов 1 невозмож-
на, залейте керосин или другую проникающую жидкость в места разъема вкладышей
с корпусом ступицы, выждите некоторое время и затем ввинчивайте демонтажные
болты, одновременно постукивая по корпусу ступицы, до полной выпрессовки вкла-
дышей;
- переместите ступицу на требуемую колею (пользуйтесь таблицей 3.2.4 для
установки колеи «К» (рисунок 3.2.5) путем измерения размера «L» от торца полуоси
до торца вкладыша);
- выверните стяжные болты из демонтажных отверстий и вверните их в вкла-
дыши. Затяните болты моментом от 360 до 380 Н·м в последовательности 1, 2, 3, 4,
5, 6 (рисунок 3.2.4б);
89
- установите колесо на ступицу, гайки крепления колеса затяните моментом от
300 до 350 Н·м, установите на место заглушки;
- после установки колеса на ступицу стяжные болты 1 (рисунок 3.2.4) затяните
моментом от 360 до 400 Н·м в последовательности 1, 2, 3, 4, 5, 6;
- установите аналогично колею другого колеса;
- проверьте и подтяните стяжные болты и гайки крепления колес после перво-
го часа работы, после первых восьми - десяти часов работы и каждые последующие
125 часов работы.
ВНИМАНИЕ: ПОСЛЕ ЗАТЯЖКИ БОЛТОВ ПРОВЕРЬТЕ, ЧТОБЫ ТОРЦЫ
ВЕРХНЕГО И НИЖНЕГО ВКЛАДЫШЕЙ ВЫСТУПАЛИ ОДИН ОТНОСИТЕЛЬНО ДРУ-
ГОГО НА ВЕЛИЧИНУ НЕ БОЛЕЕ 2 ММ!

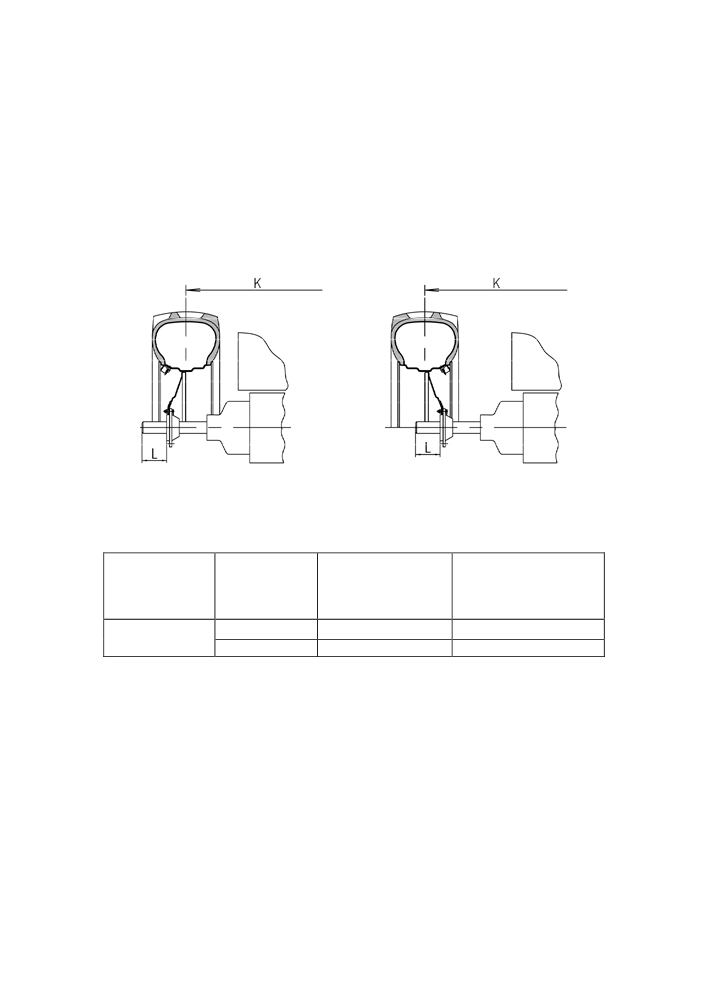

СХЕМА 1
СХЕМА 2
Рисунок 3.2.5 - Установка колеи задних колес
Таблица 3.2.4 - Установка колеи задних колес
Установочный размер
Типоразмер
Номер схемы
Размер колеи « К»,
от торца вкладыша
шин
(рисунок 3.2.5)
мм
ступицы до торца по-
луоси «L», мм
18.4R38 или
1
1540…1916
188…0
16.9R38
2
1946…2156
250…145
ВНИМАНИЕ: В СОСТОЯНИИ ПОСТАВКИ С ЗАВОДА ЗАДНИЕ КОЛЕСА УСТА-
НОВЛЕНЫ НА КОЛЕЮ ПО СХЕМЕ 1 (РИСУНОК 3.2.5)!
Примечание
- Для получения информации о правилах установки колеи
задних колес на шинах альтернативных комплектаций обратитесь к Вашему дилеру.
3.2.10 Сдваивание задних колес
С целью улучшения тягово-сцепных качеств трактора при работе с тяжелыми
сельхозмашинами на почвах с малой несущей способностью предусматривается
сдваивание задних колес с применением проставок.
Для получения информации о правилах сдваивания задних колес и эксплуа-
тационных ограничениях тракторов со сдвоенными задними колесами обратитесь к
Вашему дилеру.
90
3.2.11 Формирование колеи передних колес
Изменение колеи передних колес осуществляется ступенчато, как перестанов-
кой колес с борта на борт, так и за счет изменения положения диска колеса относи-
тельно обода.
Колея по передним колесам может иметь следующие значения в мм: 1535,
1635, 1700, 1800, 1850, 1950, 2020, 2120.
Схемы установки и размеры колеи для шин 420/70R24 (базовая комплектация)
приведены в таблице 3.2.5.

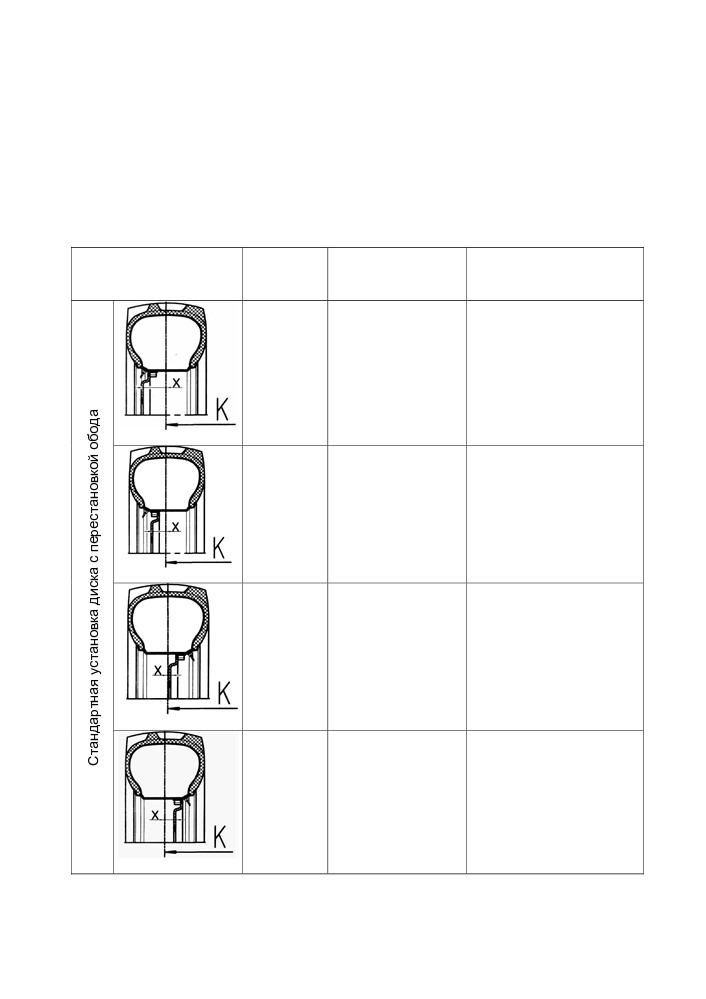

Таблица 3.2.5 - Изменение колеи передних колес
Варианты установки
Вылет дис-
Колея трактора К, мм
Описание способа
диска и обода
ка Х, мм
(шина 420/70R24)
установки
Основное положение.
Диск сопрягается внут-
ренней поверхностью с
+140
1535
фланцем редуктора, и
расположен с наружной
стороны опоры колеса
Состояние поставки с
завода.
Производится переста-
+90
1635
новка обода относитель-
но диска. Опора сопря-
гается с диском внутрен-
ней поверхностью
Производится поворот
обода на 180 град. Диск
-18
1850
сопрягается с внутрен-
ней поверхностью опоры
Производится поворот
обода на 180 град. Диск
-68
1950
сопрягается с наружной
поверхностью опоры
91

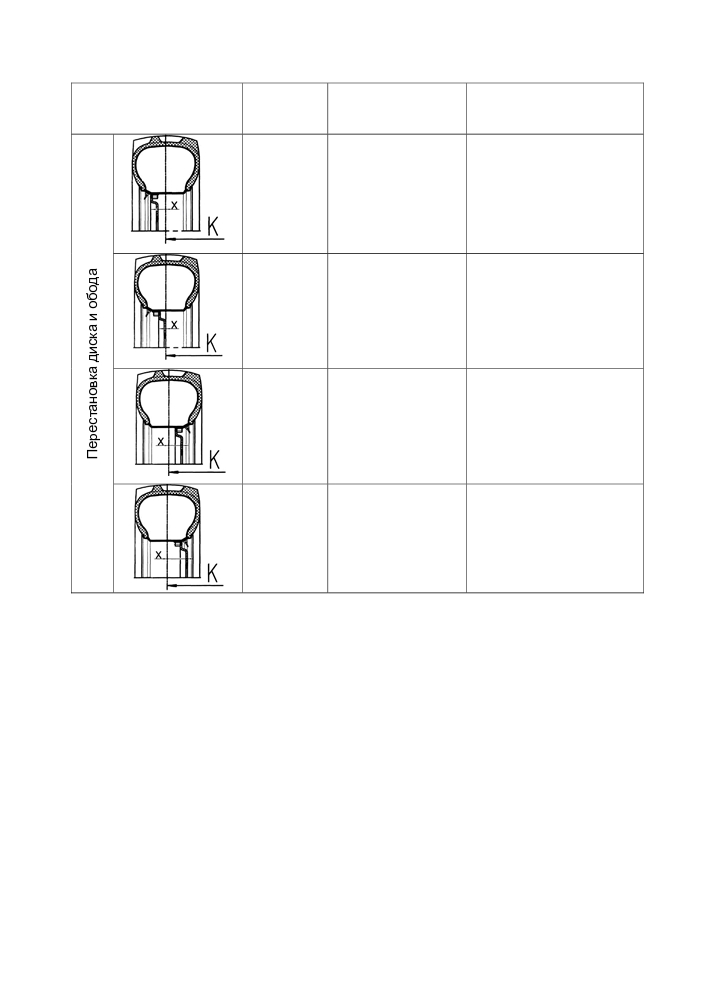

Окончание таблицы 3.2.5
Варианты установки
Вылет дис-
Колея трактора К, мм
Описание способа
диска и обода
ка Х, мм
(шина 420/70R24)
установки
Диск сопрягается с
+56
1700
наружной поверхностью
опоры
Диск сопрягается с внут-
+6
1800
ренней
поверхностью
опоры
Производится поворот
обода на 180 град. Диск
-102
2020
сопрягается с внутрен-
ней поверхностью опоры
Производится поворот
обода на 180 град. Диск
-152
2120
сопрягается с наружной
поверхностью опоры
Для установки требуемой колеи выполните следующие операции:
- затормозите трактор стояночным тормозом. Положите упоры спереди и сза-
ди задних колес;
- поднимите домкратом переднюю часть трактора (или поочередно передние
колеса), обеспечив просвет между колесами и грунтом;
- для получения колеи за счет переворота колеса с борта на борт, без измене-
ния положения диска относительно обода отверните гайки крепления диска колеса к
фланцу редуктора, снимите колеса и поменяйте с борта на борт;
- для получения колеи за счет изменения положения диска относительно обо-
да на снятых колесах с трактора, отверните гайки крепления обода колеса к диску и
в зависимости от требуемой колеи установите соответствующее взаимное располо-
жение обода и диска так, как показано на схеме в таблице 3.2.5.
- при установке колес обратите внимание на то, чтобы направление вращения
колес совпадало с направлением стрелки на боковине шины.
Момент затяжки гаек крепления дисков к фланцам редукторов - от 200 до 250 Н·м;
Момент затяжки гаек дисков к кронштейнам ободьев от 180 до 240 Н·м.
ВНИМАНИЕ: ПОСЛЕ УСТАНОВКИ КОЛЕС ПРОВЕРЯЙТЕ ЗАТЯЖКУ ГАЕК ПОСЛЕ ПЕРВОГО
ЧАСА РАБОТЫ, ЧЕРЕЗ 10 ЧАСОВ РАБОТЫ И КАЖДЫЕ ПОСЛЕДУЮЩИЕ 125 ЧАСОВ РАБОТЫ!
ВНИМАНИЕ: ПОСЛЕ ИЗМЕНЕНИЯ ШИРИНЫ КОЛЕИ ПЕРЕДНИХ КОЛЕС ВЫ-
ПОЛНЯЙТЕ ПРОВЕРКУ И РЕГУЛИРОВКУ СХОДИМОСТИ ПЕРЕДНИХ КОЛЕС. ПЕРЕД
ПРОВЕРКОЙ СХОДИМОСТИ ОБЯЗАТЕЛЬНО ВЫПОЛНИТЕ ПРОВЕРКУ И, ЕСЛИ
НЕОБХОДИМО, РЕГУЛИРОВКУ ЛЮФТОВ В ШАРНИРАХ РУЛЕВЫХ ТЯГ!
92
3.3 Меры безопасности при работе трактора
3.3.1 Общие меры безопасности при работе трактора
Кабина соответствует категории 2 по EN 15695-1:2009. Кабина этой категории
обеспечивает защиту от пыли, но не от аэрозолей и испарений - трактор не должен
использоваться при условиях, требующих защиты от аэрозолей и испарений.
Кабина трактора соответствует I-му уровню защиты оператора от падающих
предметов (FOPS) по ГОСТ Р ИСО 3449-2009.
Не работайте на тракторе в закрытом помещении без необходимой вентиля-
ции. Выхлопные газы могут стать причиной смертельного исхода.
Запуск и эксплуатация трактора с открытой облицовкой не допускается.
Запрещается при работающем двигателе открывать облицовку трактора.
Не запускайте двигатель находясь вне рабочего места оператора. При запуске
двигателя и манипулировании органами управления всегда находитесь в кабине на
сиденьи оператора.
Не запускайте двигатель методом буксировки.
Перед пуском двигателя должен быть включен стояночный тормоз, задний вал
отбора мощности должен быть выключен, рычаги переключения диапазонов и пере-
дач КП - в положении «Нейтраль».
Во время запуска не должно быть людей под трактором, спереди и сзади него,
а также между трактором и соединенной с ним машиной или прицепом.
Прежде чем начать движение, предупредите сигналом окружающих и работа-
ющих на прицепных машинах, убедитесь в выключении стояночного тормоза и плав-
но начните движение.
На транспортных работах пользуйтесь привязными ремнями (поставляются по
заказу).
Присутствие в кабине пассажира при работе трактора категорически запреща-
ется (присутствие пассажира допустимо только при установке дополнительного
сиденья, и только при выполнении оператором транспортных работ).
Не покидайте трактор, находящийся в движении.
При выполнении транспортных работ соблюдайте правила дорожного движе-
ния, принятые на территории страны использования трактора.
Движение тракторного агрегата по скользким дорогам с включенной автомати-
ческой БД производите при скорости не более 10 км/ч.
При использовании трактора на транспортных работах выполните следующее:
- установите колею передних колес (1640±20) и задних колес (1800±20) мм.
- проверьте работу тормозов; сблокируйте педали тормозов, проверьте и при
необходимости отрегулируйте тормоза на одновременность действия;
- проверьте работу стояночного тормоза;
- проверьте состояние приборов световой и звуковой сигнализации; транс-
портные прицепы должны иметь жесткие сцепки и, кроме того, соединяться страхо-
вочной цепью или тросом;
- никогда не спускайтесь с горы с выключенной передачей. Двигайтесь на од-
ной передаче как на гору, так и с горы;
Запрещается работать с прицепом без автономных тормозов, если его масса
превышает половину общей фактической массы трактора. Чем быстрее Вы движе-
тесь и чем больше буксируемая масса, тем больше должна быть дистанция без-
опасности.
Запрещается движение трактора со сдвоенными колесами по дорогам общего
пользования!
Перевозка людей в прицепах запрещена.
Перед началом работы с прицепом включите пневмокомпрессор, проверьте
состояние пневмопривода тормозов прицепа, давление воздуха в системе. Обнару-
женные неисправности устраните. Обязательно подсоедините пневмопривод тормо-
зов прицепа. Подсоединение соединительной головки прицепа к соединительной го-
ловке трактора выполняйте при включенном стояночном тормозе.
93
Не работайте под поднятыми сельскохозяйственными орудиями. При дли-
тельных остановках не оставляйте навесное орудие в поднятом положении.
Агрегатируемые с трактором прицепы должны иметь тормозную систему,
обеспечивающую:
- торможение прицепа на ходу;
- включение тормоза при отсоединении прицепа от трактора;
- удержание прицепа при стоянке на склонах;
- предупреждение толкающего действия прицепа на трактор при резком изме-
нении скорости движения.
Прицеп должен быть соединен с трактором страховочной цепью.
На скорости от 3 до 5 км/ч необходимо проверить работу тормозной системы
тракторного поезда.
Скорость движения на подъездных путях и проездах должна быть не более 10 км/ч.
При погрузке (разгрузке) прицепа трактор затормозите стояночным тормозом.
При движении трактора по дорогам общего пользования должен быть включен
проблесковый маяк, если он установлен.
Не останавливайте трактор на склонах. При необходимости остановки затор-
мозите трактор стояночным тормозом.
При работе на склонах увеличьте колею трактора до максимальной.
При работе на склонах более 20° необходимо обеспечить максимальную уста-
новку колеи задних колес.
Перед выходом из кабины выключите задний ВОМ, остановите двигатель,
включите стояночный тормоз и извлеките ключ включателя стартера.
Если двигатель или рулевое управление отказали в работе, немедленно оста-
новите трактор. Помните, что при остановленном двигателе для управления тракто-
ром к рулевому колесу необходимо приложить значительно большее усилие.
При появлении неисправности немедленно остановите трактор и устраните
неисправность.
Не допускайте подтеканий электролита, охлаждающей жидкости, топлива,
масла и тормозной жидкости.
Правильно используйте летние и зимние сорта топлива. Заправляйте топлив-
ный бак в конце каждого дня для уменьшения ночной конденсации влаги. Применяй-
те на тракторе только рекомендованные настоящим руководством топлива, масла и
смазки. Использование других смазочных материалов категорически запрещается.
Запрещается отключать систему электрооборудования выключателем
«массы» при работающем двигателе.
Работу трактора в темное время суток производите при включенных исправ-
ных приборах освещения.
Ваш трактор, если он неправильно используется, может быть опасным как для
Вас, так и для посторонних лиц. Не используйте оборудование, не предназначенное
для установки на трактор.
Убедитесь в правильной установке любого дополнительного оборудования
или вспомогательных устройств и в том, что они предназначены для использования
с Вашим трактором.
Чтобы избежать опрокидывания, соблюдайте следующие меры предосторож-
ности при работе трактора:
- выбирайте безопасную скорость, соответствующую дорожным условиям,
особенно при езде по пересеченной местности, при переезде канав, уклонов и при
резких поворотах;
- скорость движения на поворотах допускайте не более 5 км/ч, при скользкой
дороге - 3 км/ч.
- спуск с горы производите на первой или второй передаче.
Примечание - Приведенный перечень мер предосторожностей не является
исчерпывающим. Чтобы избежать опрокидывания всегда проявляйте осторожность
при работе на тракторе.
Запрещается использовать трактор на работах, где возможно опрокидывание трактора.
94
Не допускайте работу на тракторе с неисправными контрольно-
измерительными приборами.
Накачивать шины без контроля давления не допускается.
При агрегатировании трактора с сельхозмашинами дополнительно выполняй-
те требования безопасности по эксплуатации этих машин.
Перед навешиванием на трактор сельскохозяйственных машин убедитесь в
чистоте и исправности автозахватов нижних и верхней тяг ЗНУ. Работа с неисправ-
ными автозахватами, внутренними полостями автозахватов забитыми грязью и по-
сторонними частицами не допускается.
Если передняя часть трактора отрывается от земли при навешивании на ме-
ханизм задней навески тяжелых машин, установите балластные передние грузы.
Не работайте под поднятыми сельскохозяйственными орудиями. При дли-
тельных остановках не оставляйте навесное орудие в поднятом положении.
Перед подъемом и опусканием навесного сельскохозяйственного орудия, а
также при поворотах трактора предварительно убедитесь в том, что нет опасности
кого-либо задеть или зацепить за какое либо препятствие.
Опускайте навесную и полунавесную машину в рабочее положение и подни-
майте ее в транспортное положение только при прямолинейном движении агрегата.
Во избежание поломок трактора или сельхозмашины, транспортные переезды
и повороты тракторного агрегата с поднятой сельхозмашиной производите только
убедившись, что задний ВОМ выключен.
При сцепке с трактором и навеске на него сельхозмашин и орудий прицепщик
должен находиться на безопасном расстоянии до полной остановки Сцепку (навеску)
следует начинать только после сигнала оператора.
При присоединении карданного привода машины к заднему ВОМ, выключите
задний ВОМ, затормозите трактор стояночным тормозом и остановите двигатель.
После отсоединения машин с приводом от заднего ВОМ снимите карданный
привод и закройте хвостовик ВОМ защитным колпаком.
Карданные валы, передающие вращение от заднего ВОМ трактора на рабо-
чие органы агрегата, должны быть ограждены.
При работе со стационарными машинами, приводимыми от заднего ВОМ, все-
гда включайте стояночный тормоз и блокируйте задние колеса спереди и сзади.
Убедитесь в надежном закреплении машины.
Убедитесь в установке ограждений хвостовиков заднего ВОМ и, если ВОМ не
используется, установите на место колпак хвостовика ВОМ.
Не носите свободную одежду при работе с задним ВОМ или вблизи вращаю-
щегося оборудования.
Во избежание поломок трактора или сельхозмашины поворот тракторного агрега-
та можно начинать при условии полного выглубления из земли рабочих органов машины.
При работе тракторных агрегатов колонной интервал между ними должен
быть не менее 30 м.
В зависимости от условий работы используйте естественную вентиляцию кабины
или блок отопления и охлаждения воздуха в кабине.
При работе трактора оператору необходимо использовать штатные средства
защиты органов слуха.
При работе и проезде тракторного агрегата в зоне линий электропередач рас-
стояние от наивысшей точки агрегата до проводов должно быть в соответствии с
таблицей 3.3.1.
Таблица 3.3.1
Напряжение линии, кВ, до
11
20-25
110
154-220
330-500
Расстояние по горизонтали, м, не менее
1,5
2
4
6
9
Расстояние по вертикали, м, не менее
1
2
3
4
6
95
3.3.2 Меры противопожарной безопасности
Трактор должен быть оборудован противопожарным инвентарем: лопатой и по-
рошковым огнетушителем.
ЗАПРЕЩАЕТСЯ РАБОТАТЬ НА ТРАКТОРЕ БЕЗ СРЕДСТВ ПОЖАРОТУШЕНИЯ.
Заправку трактора ГСМ производите механизированным способом при остановлен-
ном двигателе. В ночное время применяйте подсветку. Заправка топливных баков с помо-
щью ведер не рекомендуется.
ЗАПРЕЩАЕТСЯ ЗАПРАВКА ТРАКТОРА ТОПЛИВОМ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ.
ЗАПРЕЩАЕТСЯ КУРЕНИЕ ПРИ ЗАПРАВКЕ ТРАКТОРА ТОПЛИВОМ.
Не заправляйте полностью топливные баки. Оставляйте объем для расширения
топлива не менее 3% от емкости топливного бака.
Не добавляйте к дизельному топливу бензин или смеси. Эти сочетания могут со-
здать увеличенную опасность воспламенения или взрыва.
Места стоянки трактора, хранения ГСМ должны быть опаханы полосой шириной
не менее 3 м и обеспечены средствами пожаротушения.
При проведении ремонтно-сварочных работ выполните следующее:
- выключите выключатель АКБ;
- детали и сборочные единицы очистите от растительных остатков;
- отсоедините провода от клемм АКБ. Наконечники отсоединенных проводов, во
избежание случайного касания клемм АКБ, заизолируйте;
- отсоедините разъем жгута от электронного блока управления двигателем;
- если необходимо выполнить сварочные работы на тракторе вблизи с каким-либо
изделием электрооборудования, на время проведения сварочных работ данное изделие
электрооборудования демонтируйте;
- заземление сварочного аппарата производите как можно ближе к месту сварки;
- после завершения сварочных работ при подключении проводов к клеммам АКБ
соблюдайте полярность.
Не допускайте загрязнения коллектора и глушителя топливом, соломой и т. п.
Не допускайте наматывания соломы на вращающиеся части трактора и агрегати-
руемых с трактором машин.
При промывке деталей и сборочных единиц керосином, бензином или дизельным
топливом примите меры, исключающие воспламенение паров промывочной жидкости.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ТРАКТОРА В ПОЖАРООПАСНЫХ МЕСТАХ ПРИ
СНЯТОЙ ОБЛИЦОВКЕ И СНЯТЫХ ЗАЩИТНЫХ УСТРОЙСТВАХ.
Не допускайте использования открытого пламени для подогрева масла в поддоне
двигателя, при заправке топливных баков, для выжигания загрязнений сердцевины радиа-
тора и других узлов трактора.
При появлении задымления или очага пламени немедленно остановите трактор, остано-
вите двигатель и выключите выключатель АКБ. Для ликвидации очага пламени используйте по-
рошковый огнетушитель, либо очаг пламени засыпьте песком, накройте брезентом, мешковиной
или другой плотной тканью. Не заливайте горящее топливо и масло водой.
Следите за тем, чтобы в процессе работы двигателя вблизи выпускного коллектора и
глушителя не было легковоспламеняющихся материалов.
При уборке сена, соломы, работе в местах с повышенной пожаро-опасностью не допускайте
скапливания на ограждении глушителя и соединительных газопроводах горючих материалов.
Во время проведения ежедневного технического обслуживания обязательно выпол-
няйте следующие операции:
- осмотрите состояние электропроводки, жгутов проводов в моторном отсеке, в зоне передней
стенки кабины и видимых частей на наличие перетираний, оплавлений или разрушения внешней изо-
ляции. В случае обнаружения перечисленных дефектов примите меры по устранению выявленных по-
вреждений изоляции и устраните причину, вызвавшую повреждение изоляции;
- осмотрите элементы гидросистемы. При наличии запотеваний и подтеков, устраните
их путем подтяжки резьбовых соединений. Шланги и рукава высокого давления, имеющие
трещины, порезы или повреждения, замените.
Чтобы избежать обгорания электропроводки трактора, никогда не применяйте
предохранители более высокого номинала по силе тока, чем указано в подразделе 2.20
«Электрические плавкие предохранители».
ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ВЗАМЕН ПРЕДОХРАНИТЕЛЕЙ ПРОВОЛОЧНЫЕ ПЕРЕ-
МЫЧКИ И ДРУГИЕ ТОКОПРОВОДЯЩИЕ ЭЛЕМЕНТЫ, ИЗГОТОВЛЕННЫЕ КУСТАРНЫМ СПОСОБОМ.
Выключайте выключатель АКБ при прекращении работы трактора.
96
3.4 Досборка и обкатка трактора
3.4.1 Досборка трактора
Трактора «БЕЛАРУС-1220.6» поступают потребителю в собранном виде, до-
полнительная досборка не требуется.
3.4.2 Техническое обслуживание перед обкаткой трактора
Перед вводом нового трактора в эксплуатацию выполните следующее:
- расконсервируйте трактор в соответствии с подразделом 7.6 «Расконсерва-
ция и переконсервация»;
- вымойте трактор;
- внимательно осмотрите трактор, проверьте его комплектность и наличие
эксплуатационной документации;
- снимите аккумуляторную батарею, приведите их в рабочее состояние и уста-
новите на место;
- проверьте затяжку наружных резьбовых соединений и, если необходимо,
подтяните;
- наружным осмотром убедитесь в герметичности трубопроводов и агрегатов
систем смазки, питания и охлаждения, системы SCR;
- проверьте уровень масла в масляном картере двигателя, в трансмиссии,
корпусе ПВМ, корпусах колесных редукторов ПВМ, маслобаках ГНС и ГОРУ и, если
необходимо, долейте согласно разделу 5 «Техническое обслуживание»;
- слейте имеющееся топливо из топливного бака и заполните топливный бак
отстоянным свежим топливом: зимой - зимним, летом - летним;
- слейте имеющийся в баке реагент AdBlue и заполните бак свежим реагентом
AdBlue в количестве (32±1) литров, что соответствует заправочной емкости бака;
- долейте в систему охлаждения двигателя охлаждающую жидкость до уровня
верхней кромки заливной горловины радиатора, заполните ОЖ расширительный ба-
чок до верхней кромки хомута крепления расширительного бачка;
- проверьте и, при необходимости, доведите до требуемой нормы давление в
шинах, в соответствии с подразделом 3.2.8 «Выбор оптимального внутреннего дав-
ления в шинах в зависимости от условий работы и нагрузки на оси трактора»;
- убедитесь в наличии защитных ограждающих щитков (ограждение хвостови-
ка заднего ВОМ и пр.);
- проверьте работу двигателя, исправность приборов освещения и
сигнализации, действие тормозов и рулевого управления, а также проверьте
функционирование остальных систем и узлов трактора по штатным контрольно-
измерительным приборам;
Перед началом обкатки проверьте, затяжку болтов крепления ступиц (момент
затяжки должен быть от 360 до 400 Н·м), затяжку гаек крепления задних колес к сту-
пице (момент затяжки должен быть от 300 до 350 Н·м), гаек крепления дисков пе-
редних колес к фланцам колесных редукторов ПВМ (момент затяжки должен быть от
200 до 250 Н·м) и гаек крепления дисков передних колес к кронштейнам ободьев
(момент затяжки должен быть от 180 до 240 Н·м).
3.4.3 Обкатка трактора
ВНИМАНИЕ: ПЕРВЫЕ 30 ЧАСОВ РАБОТЫ ТРАКТОРА ОКАЗЫВАЮТ БОЛЬ-
ШОЕ ВЛИЯНИЕ НА РАБОЧИЕ ПОКАЗАТЕЛИ И СРОК СЛУЖБЫ ТРАКТОРА. ВАШ
ТРАКТОР БУДЕТ РАБОТАТЬ И ДЛИТЕЛЬНОЕ ВРЕМЯ НАДЕЖНО ПРИ УСЛОВИИ
ПРАВИЛЬНОГО ПРОВЕДЕНИЯ ОБКАТКИ И ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ТЕХНИЧЕ-
СКОГО ОБСЛУЖИВАНИЯ В УКАЗАННЫЕ В РАЗДЕЛЕ 5 «ТЕХНИЧЕСКОЕ ОБСЛУ-
ЖИВАНИЕ» СРОКИ!
ВНИМАНИЕ: В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ ОБКАТАЙТЕ ТРАКТОР В ТЕЧЕ-
НИЕ 30 Ч! ДО ПЕРВОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (ТО-1) (125 Ч) ЗАГРУ-
ЖАЙТЕ ТРАКТОР ДО 80 % ОТ НОМИНАЛЬНОЙ МОЩНОСТИ!
97
Запустите двигатель. Дайте двигателю поработать на холостом ходу в тече-
ние пяти минут с постепенным увеличением частоты вращения до 1600 мин−1, затем
проводите обкатку под нагрузкой в течение 30 часов работы трактора.
При проведении 30-часовой обкатки выполняйте следующие указания:
- постоянно следите за показаниями приборов, работой систем смазки, охла-
ждения и питания. Контролируйте уровни масла и жидкости в заправочных емкостях;
- проверяйте затяжку и подтягивайте наружные крепежные соединения;
- не перегружайте двигатель, не допускайте дымления и падения оборотов.
Признаками перегрузки являются резкое падение оборотов, дымление и нереагиро-
вание двигателя на увеличение подачи топлива. Работа на высокой передаче под
нагрузкой приводит к чрезмерному износу трущихся деталей двигателя;
- работа трактора на слишком низкой передаче с малой нагрузкой при высоких
оборотах двигателя приведет к перерасходу топлива. Правильный выбор передачи для
каждого конкретного условия работы дает экономию топлива и снижает износ двигателя;
- избегайте длительной работы без нагрузки в режиме максимальных или ми-
нимальных оборотов двигателя;
- для правильной приработки трущихся деталей муфты сцепления в процессе
обкатки более часто и плавно включайте муфту сцепления.
ВНИМАНИЕ: ОТРАБОТАВШИЕ ГАЗЫ НА ВЫХОДЕ ИМЕЮТ ТЕМПЕРАТУРУ
ОТ 500 ДО 600 °С, ПОЭТОМУ ТЕРМИЧЕСКОЕ ПОВРЕЖДЕНИЕ ЛАКОКРАСОЧНОГО
ПОКРЫТИЯ ВЫПУСКНОГО КОЛЛЕКТОРА ПОСЛЕ ПЕРВЫХ ЧАСОВ РАБОТЫ ДВИГАТЕ-
ЛЯ НЕ ЯВЛЯЕТСЯ ПРИЗНАКОМ НАРУШЕНИЙ В РАБОЧЕМ ПРОЦЕССЕ ДВИГАТЕЛЯ!
3.4.4 Техническое обслуживание в процессе обкатки трактора
После первого часа обкатки трактора проверьте затяжку гаек крепления зад-
них колес к ступице, гаек крепления передних колес к фланцу редуктора ПВМ и гаек
крепления дисков передних колес к кронштейнам ободьев. Далее контролируйте за-
тяжку крепления колес каждые восемь часов в течение обкатки.
В процессе обкатки регулярно проводите операции ежесменного технического
обслуживания в соответствии с указаниями, изложенными в разделе 5 «Техническое
обслуживание» настоящего руководства.
3.4.5 Техническое обслуживание после обкатки трактора
После обкатки трактора выполните следующее:
- выполните операции ежесменного технического обслуживания;
- осмотрите и вымойте трактор, очистите интерьер кабины;
- наружным осмотром убедитесь в герметичности трубопроводов и агрегатов систем
смазки, питания и охлаждения и системы SCR, при необходимости подтяните соединения;
- прослушайте работу всех составных частей трактора;
- проверьте затяжку гаек крепления задних колес к ступице, гаек крепления
передних колес к фланцу редуктора ПВМ и гаек крепления дисков передних колес к
кронштейнам ободьев;
- подтяните две контровочные гайки М27х1,5 (с левой и правой резьбой) трубы
рулевой тяги крутящим моментом от 100 до 140 Н·м и две корончатые гайки
М20х1,5 шаровых пальцев рулевой тяги. Для подтяжки корончатых гаек сначала
расшплинтуйте их, подтяните каждую корончатую гайку моментом от 100 до 140 Нм,
затем доверните каждую корончатую гайку до совпадения ближайшего паза на гайке
с отверстием в шаровом пальце и зашплинтуйте.
- проверьте и, при необходимости, подтяните наружные резьбовые соединения;
- слейте конденсат из ресиверов пневмосистемы;
- слейте отстой из топливных баков и фильтра грубой очистки топлива;
- проверьте состояние аккумуляторных батарей, очистите клеммные соедине-
ния и вентиляционные отверстия;
98
содержание .. 7 8 9 10 ..
