Трактор Беларус 1220.6. Руководство - часть 6

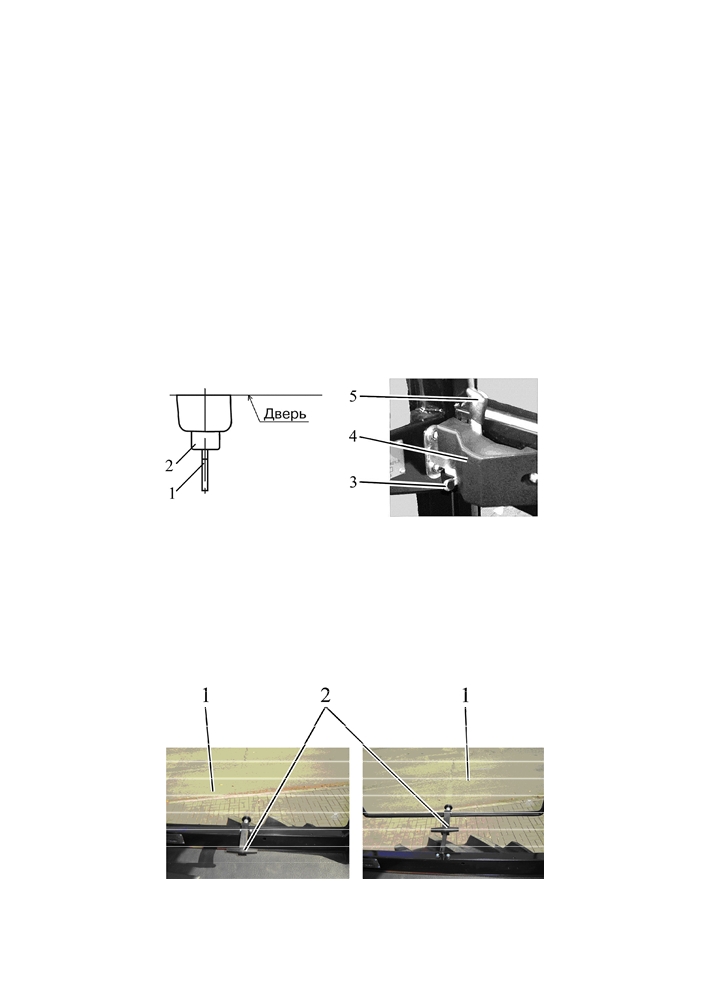

2.21 Замки и рукоятки кабины

2.21.1 Замки дверей кабины

Левая и правая двери кабины трактора закрываются замками 4 (рисунок

2.21.1) изнутри. Рычаг 5 служит для открывания левой и правой двери кабины изнут-

ри. При перемещении рычага 5 назад замок двери открывается. Замки правой и ле-

вой двери могут быть заблокированы изнутри кабины. Для того, чтобы заблокиро-

вать замок двери изнутри кабины, необходимо захват 3 переместить в крайнее

верхнее положение. Для разблокирования, соответственно, переместить захват 3 в

крайнее нижнее положение.

При разблокированных замках 4 левая дверь открывается снаружи нажатием

на кнопку 2 ручки.

Замок левой двери кабины закрывается и открывается снаружи. Чтобы его за-

крыть снаружи, необходимо выполнить следующее:

- вставить ключ 1 в отверстие цилиндрового механизма, который расположен в кнопке 2;

- не нажимая на кнопку 2, повернуть ключ в положение “закрыто”.

Чтобы открыть замок левой двери снаружи кабины, необходимо вставить ключ

1 в отверстие цилиндрового механизма, который расположен в кнопке 2 и, не нажи-

мая на кнопку 2, повернуть ключ в положение “открыто”, затем нажать на кнопку 2.

1 - ключ; 2 - кнопка; 3 - захват, 4 - замок; 5 - рычаг.

Рисунок 2.21.1 - Замок двери кабины

2.21.2 Открытие левого бокового окна

Для открытия левого бокового окна 1 (рисунок 2.21.2) необходимо приподнять ру-

коятку 2 вверх и оттолкнуть от себя до фиксации бокового окна 1 в открытом положении.

Для закрытия левого бокового окна 1 необходимо приподнять рукоятку 2 вверх

и потянуть на себя до фиксации бокового окна 1 в закрытом положении.

а) окно закрыто

б) окно открыто

1 - левое боковое окно; 2 - .рукоятка.

Рисунок 2.21.2 - Открытие бокового окна

59

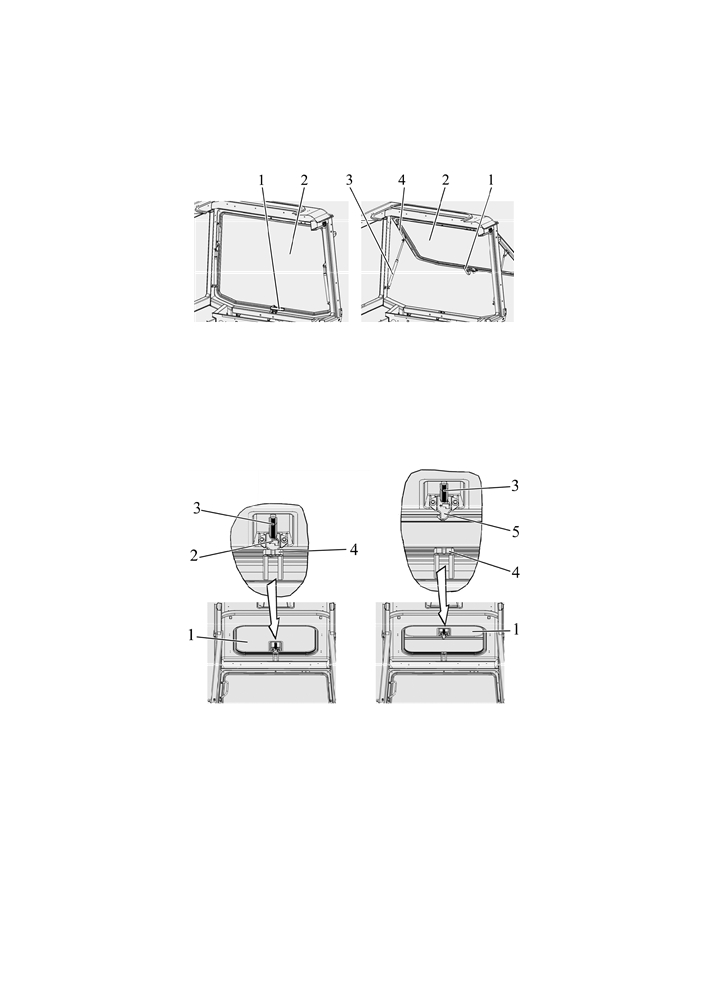

2.21.3 Открытие заднего окна

Для открытия заднего окна 2 (рисунок 2.21.3) кабины поверните рукоятку 1

вверх (против часовой стрелки) и оттолкните окно наружу. Под действием пневмо-

подъемников 3 оно займет наклонное положение.

Для закрытия потяните за поручень 4 окно на себя до прижатия к оконному

проему, поверните рукоятку 1 по часовой стрелке до совмещения выступа зацепа

ручки с подформовкой в кронштейне.

а) окно закрыто

б) окно открыто

1 - рукоятка; 2 - заднее окно; 3 - пневмоподъемник; 4 - поручень.

Рисунок 2.21.3 - Открытие заднего окна

2.21.4 Открытие крыши кабины

Для открытия крыши 1 (рисунок 2.21.4) потяните на себя поручень 3 вниз на

себя, нажмите на зацеп 2 вверх от себя, и удерживая его, оттолкните поручень 3 с

крышей 1 вверх, до фиксации крыши 1 в открытом положении.

Для закрытия крыши 1 потяните поручень 3 вниз, до фиксации крыши 1 в за-

крытом положении (защелка 5 должна зафиксироваться в кронштейне 4).

а) крыша закрыта

б) крыша открыта

1 - крыша; 2 - зацеп; 3 - поручень; 4 - кронштейн; 5 - защелка.

Рисунок 2.21.4 - Открытие крыши кабины

2.21.5 Аварийные выходы кабины

Кабина имеет следующие аварийные выходы:

- двери - левая и правая;

- заднее окно;

- крыша;

- левое боковое окно.

2.22 Сиденье и его регулировки

2.22.1 Общие сведения

Сиденье имеет механическую подвеску, состоящую из двух спиральных пру-

жин кручения и газонаполненного амортизатора двухстороннего действия. Направ-

ляющий механизм типа «ножницы» обеспечивает строго вертикальное перемещение

сиденья. Динамический ход сиденья 100 мм.

60

ВНИМАНИЕ: ПРЕЖДЕ ЧЕМ НАЧАТЬ РАБОТУ НА ТРАКТОРЕ, ОТРЕГУЛИРУЙТЕ

СИДЕНЬЕ В НАИБОЛЕЕ УДОБНОЕ ДЛЯ ВАС ПОЛОЖЕНИЕ. ВСЕ РЕГУЛИРОВКИ ПРО-

ИЗВОДИТЕ НАХОДЯСЬ НА СИДЕНЬИ! СИДЕНЬЕ СЧИТАЕТСЯ ПРАВИЛЬНО ОТРЕГУ-

ЛИРОВАННЫМ ПО МАССЕ ЕСЛИ ПОД ВЕСОМ ОПЕРАТОРА ВЫБИРАЕТ ПОЛОВИНУ

ХОДА (ХОД ПОДВЕСКИ 100 ММ)!

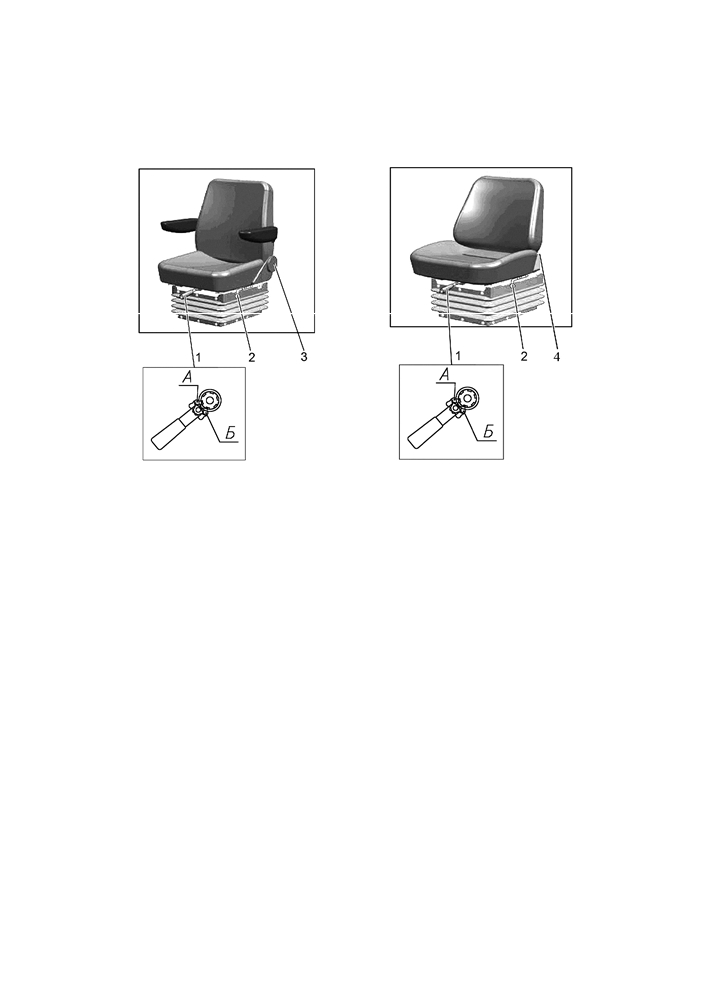

2.22.2 Регулировки сиденья «БЕЛАРУС»

а) Сиденье «БЕЛАРУС 80-6800010»

б) Сиденье «БЕЛАРУС 80В-6800000»

1 - рукоятка регулирования по массе; 2 - рукоятка продольной регулировки; 3 - ма-

ховик регулировки наклона спинки; 3 - рычаг регулировки наклона спинки.

Рисунок 2.22.1 - Регулировки сиденья «БЕЛАРУС»

Сиденье «БЕЛАРУС» имеет следующие регулировки:

- регулировка по массе оператора. Осуществляется рукояткой

1 (рисунок

2.22.1) в пределах от 50 до 120 кг. Для регулирования сиденья на большую массу

необходимо перевести собачку рукоятки 1 в положение «А» и возвратно поступатель-

ным движением затянуть пружины. Для регулирования сиденья на меньшую массу

необходимо перевести собачку в положение «Б» и возвратно поступательным движени-

ем отпустить пружины.

- продольная регулировка. Осуществляется рукояткой 2 в пределах  80 мм от

среднего положения. Для передвижения посадочного места «вперед-назад» необходимо

поднять рукоятку 2 вверх на себя, передвинуть посадочное место и затем отпустить ру-

коятку. Посадочное место автоматически зафиксируется в нужном положении.

- регулировка угла наклона спинки сиденья:

а) Для сиденья «БЕЛАРУС 80-6800010» осуществляется маховиком 3 в пре-

делах от минус 15° до плюс 20°. Для увеличения угла наклона спинки необходимо

повернуть маховик по часовой стрелке, а для уменьшения - против часовой стрелки.

б) Для сиденья «БЕЛАРУС 80В-6800000» осуществляется рычагом 4 в преде-

лах от плюс 5° до плюс 25°. Для изменения угла наклона спинки необходимо под-

нять рычаг 4 вверх до упора, наклонить спинку в нужном направлении на требуемый

угол, и отпустить рычаг. Спинка зафиксируется в установленном положении.

- регулировка по высоте. Осуществляется в пределах  30 мм от среднего положе-

ния. Сиденье имеет три положения по высоте «нижнее», «среднее» и «верхнее». Для пе-

ревода сиденья из «нижнего» положения в «среднее» или из «среднего» в «верхнее»

необходимо плавно приподнять посадочное место вверх до срабатывания храпового ме-

ханизма (слышен характерный щелчок). Для перевода сиденья из «верхнего» положения

в «нижнее» необходимо резким движением приподнять посадочное место вверх до упора

и опустить вниз. Перевести сиденье из «среднего» положения в «нижнее» нельзя.

61

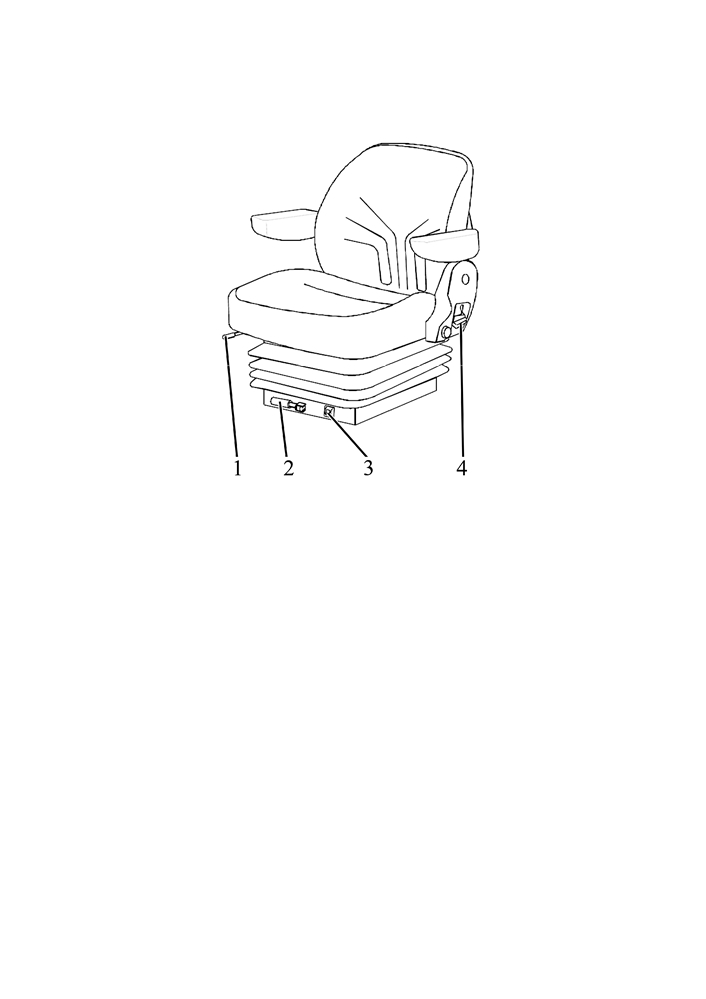

2.22.3 Регулировки сиденья «Grammer»

По заказу на Вашем тракторе может быть установлено сиденье «Grammer»

(рисунок 2.22.2).

1 - рукоятка продольной регулировки;2 - рукоятка регулирования по массе;

3 - индикатор регулирования сиденья по массе 4 - рычаг регулировки наклона спинки.

Рисунок 2.22.2 - Регулировки сиденья «Grammer»

Сиденье «Grammer» имеет следующие регулировки:

- регулировка по массе оператора. Осуществляется рукояткой 2 (рисунок

2.22.2) в пределах от 50 до 130 кг с индикацией массы через 10 кг Для регулирова-

ния сиденья на большую массу необходимо вращать рукоятку по часовой стрелке, а

для регулирования на меньшую массу - против часовой.

- продольная регулировка. Осуществляется рукояткой 1 в пределах  75 мм от

среднего положения. Для передвижения посадочного места «вперед-назад» необхо-

димо поднять рукоятку 1 вверх на себя, передвинуть посадочное место и затем

отпустить рукоятку. Посадочное место автоматически зафиксируется в нужном

положении.

- регулировка угла наклона спинки сиденья. Осуществляется рычагом 4 в пре-

делах от минус 10° до плюс 35°. Для изменения угла наклона спинки необходимо

поднять рычаг 4 вверх до упора, наклонить спинку в нужном направлении на требу-

емый угол, и отпустить рычаг. Спинка зафиксируется в установленном положении.

- регулировка по высоте. Осуществляется в пределах  30 мм от среднего по-

ложения. Сиденье имеет три положения по высоте «нижнее», «среднее» и «верх-

нее». Для перевода сиденья из «нижнего» положения в «среднее» или из «средне-

го» в «верхнее» необходимо плавно приподнять посадочное место вверх до сраба-

тывания храпового механизма (слышен характерный щелчок). Для перевода сиденья

из «верхнего» положения в «нижнее» необходимо резким движением приподнять

посадочное место вверх до упора и опустить вниз. Перевести сиденье из «среднего»

положения в «нижнее» нельзя.

62

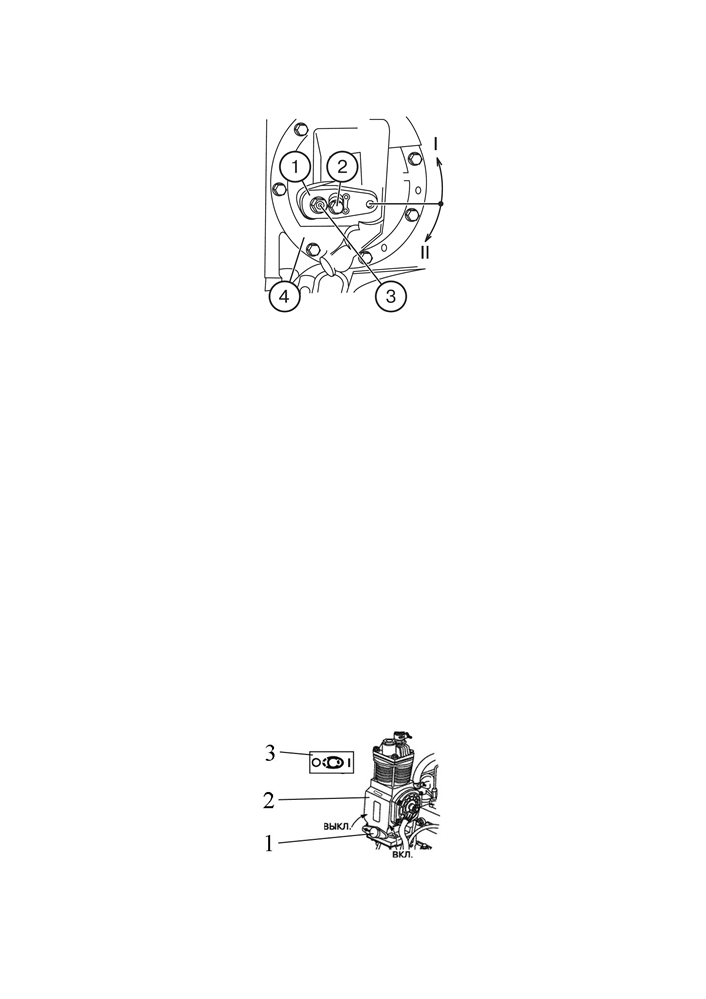

2.23 Управление приводом насоса гидросистемы трансмиссии

Привод насоса гидросистемы трансмиссии расположен на корпусе коробки

передач слева.

1 - рычаг; 2 - болт; 3 - ось; 4 - привод насоса КП в сборе.

Рисунок 2.23.1 - Управление приводом насоса гидросистемы трансмиссии

Рычаг 1 (рисунок 2.23.1) управления приводом насоса гидросистемы трансмис-

сии может иметь два фиксированных положения:

- положение I - «Привод насоса включен» (нормальное рабочее положение) -

рычаг 1 повернут в направлении против часовой стрелки (если смотреть на КП с ле-

вой стороны трактора) относительно оси 3 до упора нижней кромки паза рычага 1 и

фиксируется болтом 2.

- положение II - «Привод насоса выключен» (нерабочее) положение.

Рычаг 1 устанавливайте в положение II при необходимости снятия и установки

привода насоса КП в сборе 4 и затем вновь зафиксируйте рычаг 1 в положении I.

Примечание - На рисунке 2.23.1 показано положение «привод насоса гидро-

системы трансмиссии включен».

ВНИМАНИЕ: ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ ПРИВОД НАСОСА ГИДРОСИСТЕМЫ

ТРАНСМИССИИ ТОЛЬКО ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ, ЛИБО НА МИНИМАЛЬНЫХ

ХОЛОСТЫХ ОБОРОТАХ ДВИГАТЕЛЯ!

2.24 Управление компрессором пневмосистемы

Рукоятка включения компрессора пневмосистемы 1 (рисунок 2.24.1) имеет два

положения:

- левое (стрелка на рукоятке обращена вперед по ходу трактора) - "компрес-

сор выключен";

- правое (стрелка на рукоятке обращена назад, к кабине трактора) - "компрес-

сор включен".

ВНИМАНИЕ: ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ КОМПРЕССОР ПНЕВМОСИСТЕМЫ ТОЛЬКО ПРИ

НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ, ЛИБО НА МИНИМАЛЬНЫХ ХОЛОСТЫХ ОБОРОТАХ ДВИГАТЕЛЯ!

1 - рукоятка включения компрессора пневмосистемы; 2 - компрессор пневмо-

системы; 3 - схема управления компрессором пневмосистемы.

Рисунок 2.24.1 - Управление компрессором пневмосистемы

Примечание - На рисунке 2.24.1 показано положение «компрессор пневмоси-

стемы выключен».

63

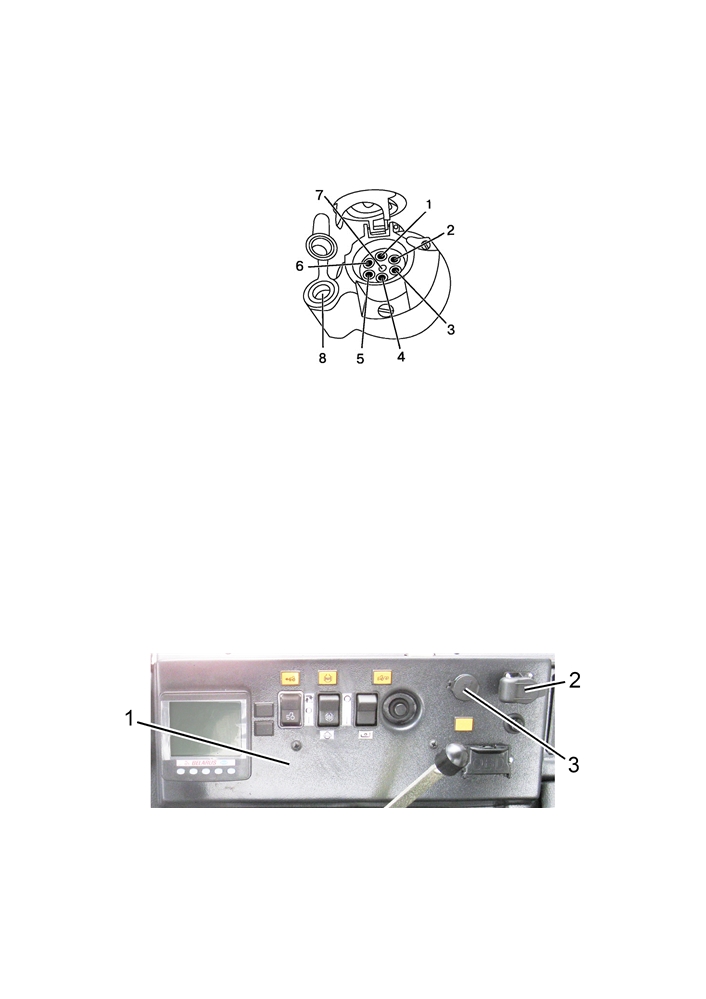

2.25 Подсоединительные элементы электрооборудования

2.25.1 Розетка для подключения электрооборудования агрегатируемого сельско-

хозяйственного оборудования

Стандартная семиштырьковая розетка с дополнительным гнездом для включения

переносной лампы (рисунок 2.25.1) предназначена для подключения потребителей тока

прицепа или прицепного сельскохозяйственного орудия. Устанавливается на задней опоре

кабины. С розеткой соединяется штепсельная вилка жгута проводов прицепа или присо-

единенных машин.

1 - указатель поворота левый; 2 - звуковой сигнал; 3 - «масса»; 4 - указатель по-

ворота правый; 5 - правый габаритный фонарь; 6 - стоп-сигнал; 7 - левый габаритный

фонарь; 8 - гнездо для подключения переносной лампы или других электрических эле-

ментов с током потребления до 8А или 12 А, в зависимости от типа розетки.

Рисунок 2.25.1 - назначение клемм семиштырьковой розетки с дополнительным

гнездом для включения переносной лампы

2.25.2 Подключение электрооборудования агрегатируемых машин через блок ро-

зеток

Для контроля за выполнением рабочего процесса агрегатируемых машин допус-

кается устанавливать в кабине трактора контрольно-управляющую аппаратуру (пульты

управления), которая является принадлежностью агрегатируемои машины.

Агрегатируемые машины оснащены различными электрическими и электронными

узлами, действие которых может повлиять на показания приборов трактора. Поэтому,

применяемые электроприборы, которые входят в оборудование сельскохозяйственных

агрегатов, должны иметь сертификат о прохождении электромагнитной совместимости,

согласно международным требованиям.

На тракторе «БЕЛАРУС-1220.6» кроме розетки для подключения прицепного

сельскохозяйственного оборудования имеются дополнительные электрические розетки.

Установка этих розеток представлена на рисунке 2.25.2.

1 - боковой пульт; 2 - розетка для подключения агрегатируемых машин; 3 - ро-

зетка для дополнительного оборудования.

Рисунок 2.25.2 - Блок электрических розеток

Питание на розетки 2 и 3 (рисунок 2.25.2) подается после включения АКБ («массы»).

Максимальные токовые нагрузки на розетки следующие:

- розетка для подключения агрегатируемых машин - 25 А;

- розетка для дополнительного оборудования - 10 А;

64

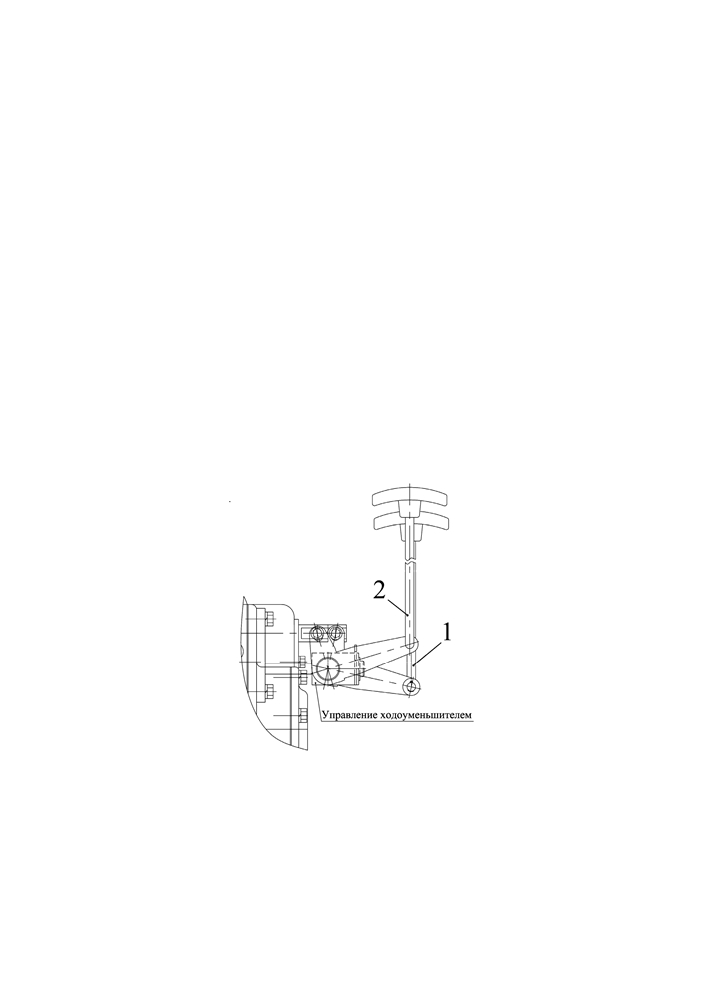

2.26 Управление ходоуменьшителем

2.26.1 Управление ходоуменьшителем на тракторах с КП16х8

По заказу Ваш трактор может быть оборудован ходоуменьшителем.

Ходоуменьшитель предназначен для установки на тракторы, работающие с

машинами, требующими пониженных скоростей движения.

С помощью ходоуменьшителя дополнительно понижаются скорости трактора

на передачах первого диапазона переднего и заднего ходов в 4,5 раза каждая.

При необходимости использования передач первого диапазона переднего и

заднего ходов коробки передач с их номинальными передаточными отношениями

достаточно выключить ходоуменьшитель.

Управление ходоуменьшителем представляет собой двухрычажный механизм с

тягами 1 и 2 (рисунок 2.26.1), выведенными в кабину, слева от сиденья водителя.

Управление ходоуменьшителем осуществляется следующим образом:

- для включения ходоуменьшителя необходимо при работающем двигателе на

минимальных оборотах холостого хода выжать педаль сцепления и переместить тя-

гу 1, ближнюю к сидению водителя, вниз;

- затем, перед началом движения, включить нужную передачу рычагами

управления коробки передач и, плавно отпуская педаль муфты сцепления, переме-

стить тягу 2 ходоуменьшителя, дальнюю от сидения водителя, вверх;

- для переключения передачи необходимо выжать педаль муфты сцепления,

включить нужную передачу рычагами коробки передач и плавно отпустить педаль

муфты сцепления;

- для выключения ходоуменьшителя тягу 2 утапливаем, а тягу 1 вытягиваем до

фиксации толкателей обеих тяг механизмом фиксации, находящимся в корпусе хо-

доуменьшителя. Конструкция механизма фиксации исключает возможность одно-

временного перемещения обеих тяг, а так же очередности их включения.

1, 2 - тяги управления ходоуменьшителем.

Рисунок 2.26.1 - Элементы управления ходоуменьшителем

ВНИМАНИЕ: ВКЛЮЧЕНИЕ ХОДОУМЕНЬШИТЕЛЯ ВОЗМОЖНО НА ПЕРЕДА-

ЧАХ ВТОРОГО ДИАПАЗОНА ПЕРЕДНЕГО И ЗАДНЕГО ХОДА. ВО ИЗБЕЖАНИЕ ПО-

ЛОМОК В ТРАНСМИССИИ И ПЕРЕГРЕВА МАСЛА ЭКСПЛУАТАЦИЯ ТРАКТОРА С

ВКЛЮЧЕННЫМ ХОДОУМЕНЬШИТЕЛЕМ НА ПЕРЕДАЧАХ ВТОРОГО ДИАПАЗОНА

ПЕРЕДНЕГО И ЗАДНЕГО ХОДА ЗАПРЕЩАЕТСЯ!

ВНИМАНИЕ: ДЛЯ ПОЛУЧЕНИЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ ОБ ОСО-

БЕННОСТЯХ ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТРАКТОРОВ,

ОБОРУДОВАННЫХ ХОДОУМЕНЬШИТЕЛЕМ, ОБРАТИТЕСЬ К ВАШЕМУ ДИЛЕРУ!

66

2.26.2 Управление ходоуменьшителем на тракторах с КП24х12

Правила управления ходоуменьшителем на тракторах с КП24х12 аналогичны

управлению ходоуменьшителем на тракторах с КП16х8.

С помощью ходоуменьшителя дополнительно понижаются в 4,5 раза скорости

трактора на передачах переднего хода диапазона «А» при включённой низшей «L» и

высшей «H» ступенях редуктора, т. е. «AL» и «AH», а также на передачах заднего хо-

да диапазона «R» при включённой низшей «L» и высшей «H» ступенях редуктора, т.

е. «RL» и «RH».

ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОЛОМОК В ТРАНСМИССИИ И ПЕРЕГРЕВА

МАСЛА НЕ РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ХОДОУМЕНЬШИТЕЛЬ ПРИ ВКЛЮ-

ЧЁННЫХ 5 ИЛИ 6 ПЕРЕДАЧАХ НА ДИАПАЗОНАХ «AH» и «RH».

2.27 Переключение диапазонов и передач КП 24х12

По заказу на Вашем тракторе может быть установлена КП 24х12, которая

обеспечивает получение двадцать четыре скорости переднего хода и двенадцать

скоростей заднего хода.

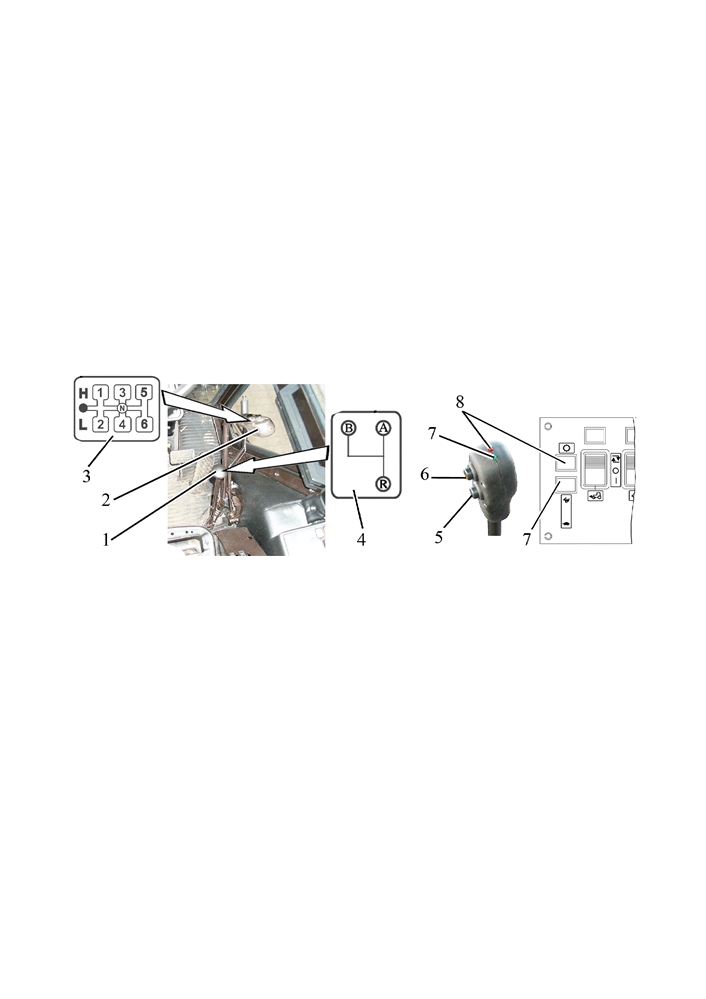

1 - рычаг переключения диапазонов КП; 2 - рычаг переключения передач и

ступеней редуктора КП; 3 - схема переключения передач и ступеней редуктора КП;

4 - схема переключения диапазонов КП; 5 - кнопка включения низшей (L) ступени

редуктора КП, 6 - кнопка включения высшей (Н) ступени редуктора КП; 7 - сигнали-

затор включения низшей ступени редуктора КП; 8 - сигнализатор включения высшей

ступени редуктора КП.

Рисунок 2.27.1 - Управление КП

Установка необходимой передачи выполняется рычагом переключения пере-

дач и ступеней редуктора КП 2 (рисунок 2.27.1) в соответствии со схемой 3.

Установка требуемого диапазона КП выполняется рычагом переключения

диапазонов 1 согласно схеме 4.

Нажатием на кнопку 5 или 6 на рукоятке рычага переключения передач и сту-

пеней редуктора КП 2 включается низшая или высшая ступень редуктора КП соот-

ветственно. Индикация включенной ступени редуктора КП осуществляется сигнали-

заторами 7 и 8, которые расположены на рукоятке рычага 2 и на боковом пульте. На

рукоятке рычага 2 сигнализатор включения низшей ступени редуктора КП зеленого

цвета, сигнализатор включения высшей ступени редуктора КП - красного цвета.

Включение ступеней редуктора «L» или «Н» возможно только при установке

рычага переключения передач и ступеней редуктора КП 2 в положение «нейтраль».

67

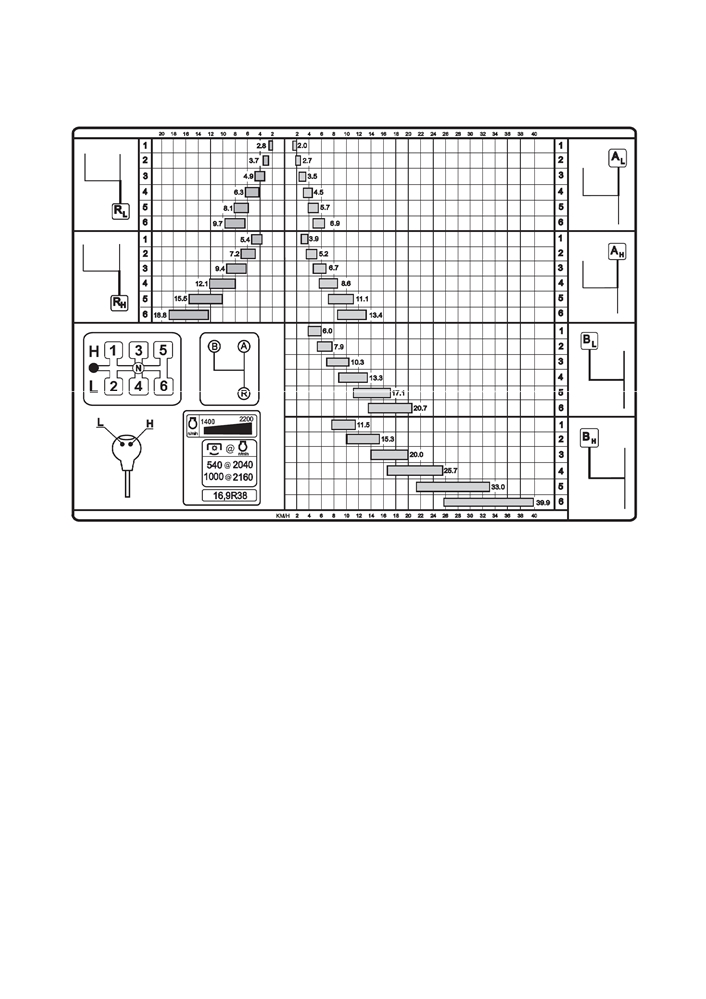

Табличка диаграммы скоростей трактора «БЕЛАРУС-1220.6» устанавливается

на правом стекле кабины.

Рисунок 2.27.2 - Диаграмма скоростей трактора «БЕЛАРУС-1220.6» с КП 24х12

Примечание - На рисунке 2.27.2 представлена табличка диаграммы скоростей

трактора «БЕЛАРУС-1220.6» на шинах 16.9R38.

ВНИМАНИЕ: ПЕРЕКЛЮЧАЙТЕ ДИАПАЗОНЫ И ПЕРЕДАЧИ КП ТОЛЬКО НА

ОСТАНОВЛЕННОМ ТРАКТОРЕ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДАЛЬЮ СЦЕПЛЕ-

НИЯ! ПРИ ВЫПОЛНЕНИИ ТРАНСПОРТНЫХ РАБОТ ДОПУСКАЕТСЯ ПЕРЕКЛЮЧЕ-

НИЕ ПЕРЕДАЧ НА ХОДУ В ПРЕДЕЛАХ ДИАПАЗОНА. ПЕРЕКЛЮЧЕНИЕ ПРОИЗВО-

ДИТЬ ПРИ ДВИЖЕНИИ ТРАКТОРА НАКАТОМ С ПОЛНОСТЬЮ ВЫЖАТОЙ ПЕДА-

ЛЬЮ МУФТЫ СЦЕПЛЕНИЯ!

ВНИМАНИЕ: ВКЛЮЧЕНИЕ СТУПЕНЕЙ РЕДУКТОРА «L» ИЛИ «H» ВОЗМОЖ-

НО ТОЛЬКО НА ОСТАНОВЛЕННОМ ТРАКТОРЕ ПОСЛЕ УСТАНОВКИ РЫЧАГА ПЕ-

РЕКЛЮЧЕНИЯ ПЕРЕДАЧ В НЕЙТРАЛЬ!

68

содержание   ..  4  5  6  7   ..
