Электрооборудование машины рассчитано на питание от сети постоянного то-ка с номинальным напряжением 12 В. Приборы электрического оборудования со-единены по однопроводной схеме, функцию второго провода выполняет рама машины, к которой подсоединены отрицательные клеммы приборов электро-оборудования. Источником электроэнергии для машины являются аккумуля-торные батареи и генератор.

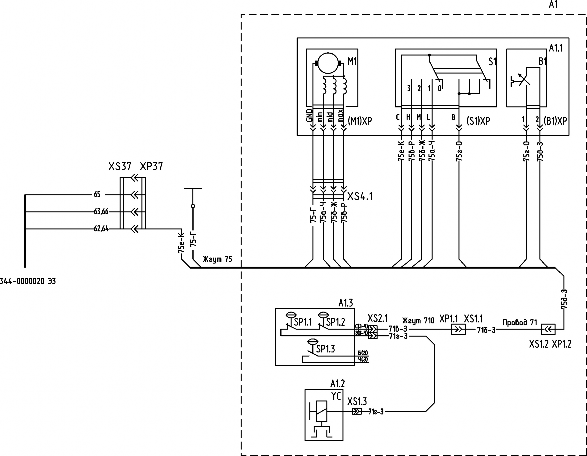

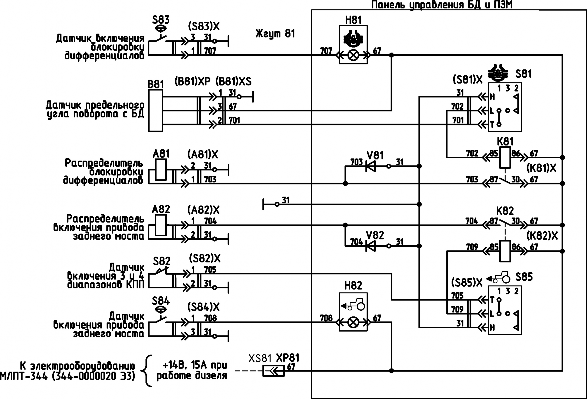

Схемы электрические принципиальные электрооборудования машины, гид-росистемы и манипулятора, системы подогрева и системы кондиционирования, БД и включения ЗМ приведены на рисунках 2.13, 2.14, 2.15, 2.16, 2.17 соответ-ственно. Перечни элементов электрооборудования машины, гидросистемы и ма-нипулятора, системы подогрева приведены в таблицах 2.2, 2.3, 2.4 соответственно.

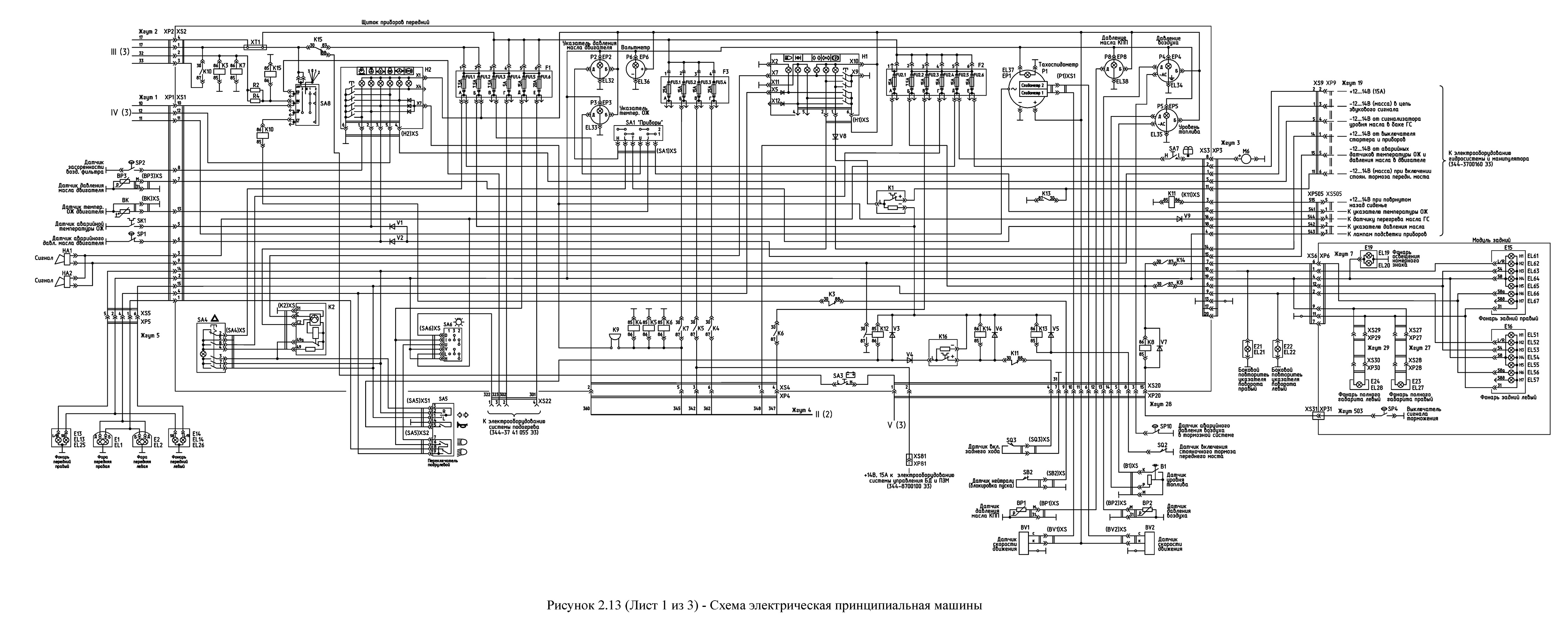

Рисунок 2.13 (Лист 1 из 3) - Схема электрическая принципиальная машины

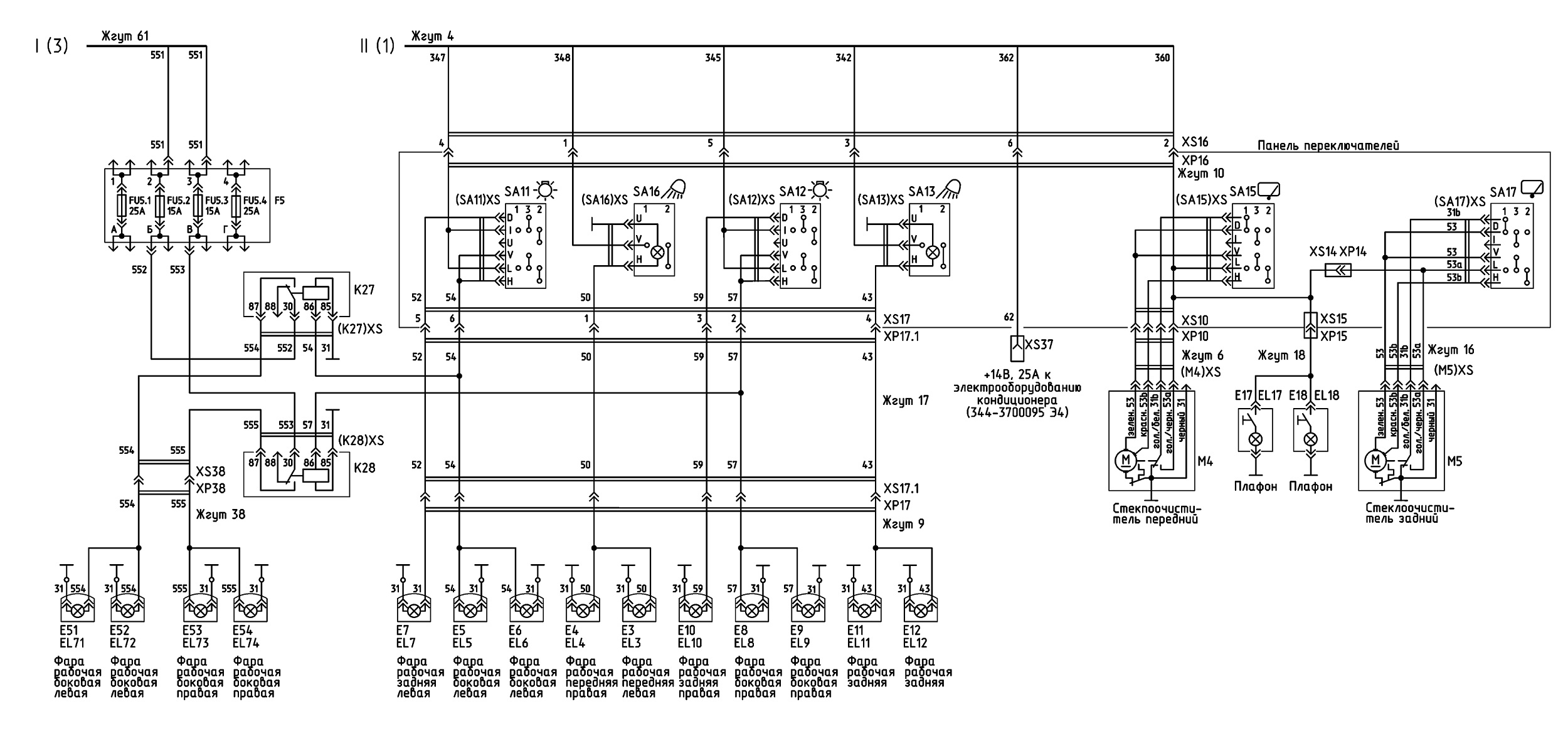

Рисунок 2.13 (Лист 2 из 3) - Схема электрическая принципиальная машины

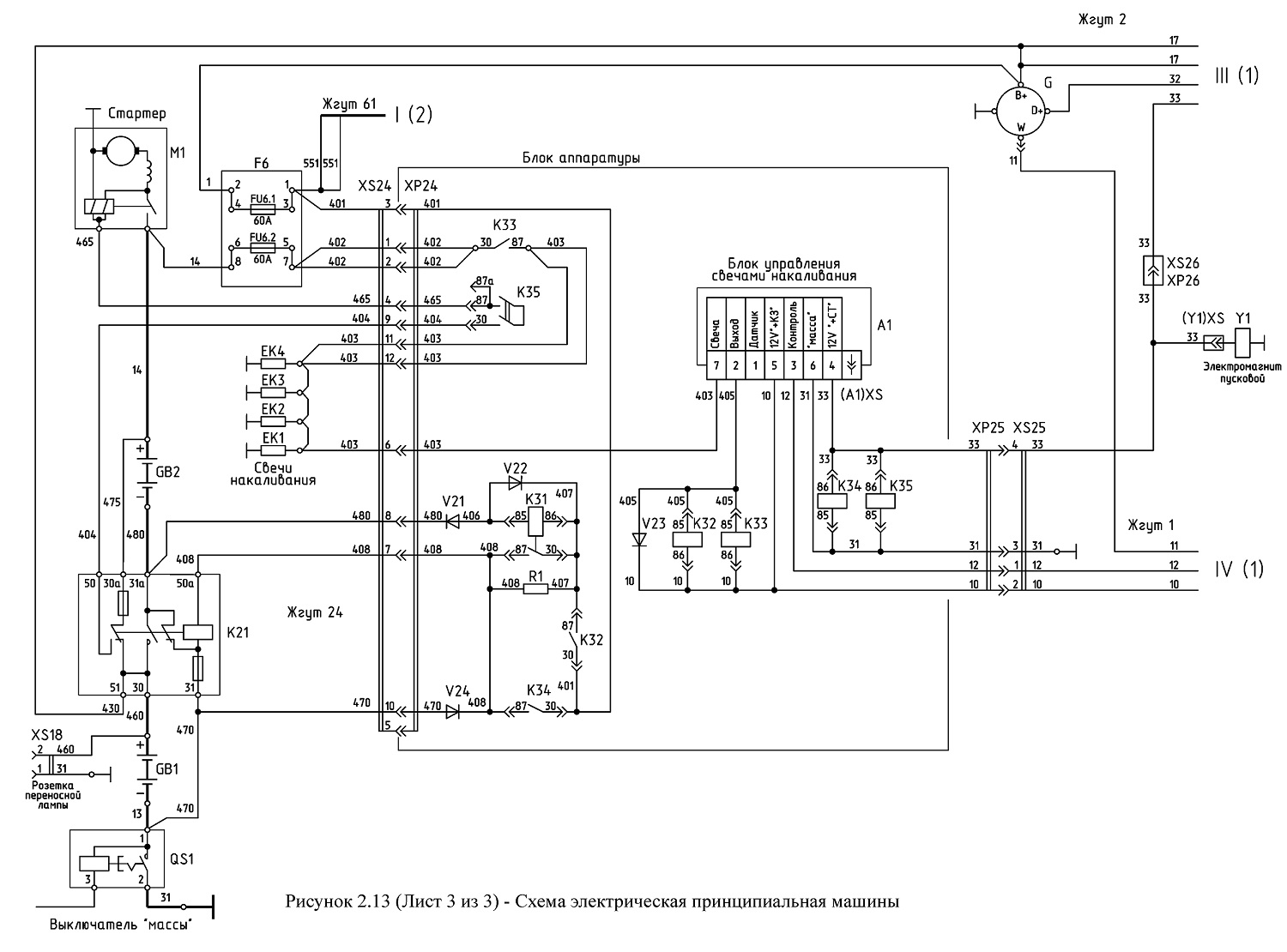

Рисунок 2.13 (Лист 3 из 3) - Схема электрическая принципиальная машины

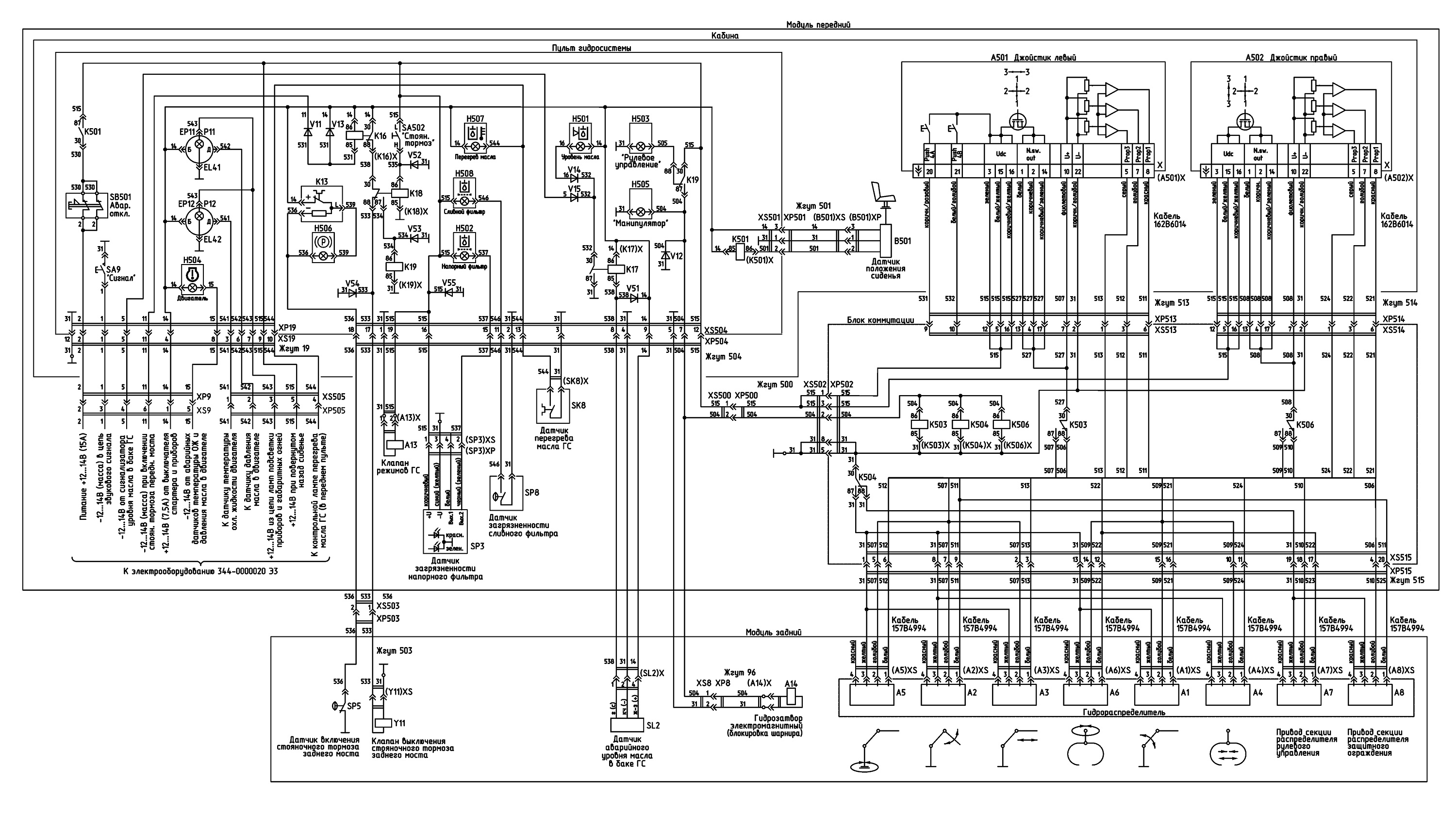

Рисунок 2.14 - Схема электрическая принципиальная гидросистемы и манипулятора
Таблица 2.2 – Перечень элементов электрооборудования машины
Обозначение
Наименование
Кол.
Примечание
А1
Блок свечей накаливания РСН-1
1
допускается 301.3828
В1
Датчик ДУМП-21М
1
ВК
Датчик ДУТЖ-02М
1
ВР1
Датчик давления ДД-20М
1
ВР2
Датчик давления ДД-10-01М
1
ВР3
Датчик давления ДД-6М
1
BV1
Датчик РМ71.3843-02
1
допускается АР71.3843
BV2
Датчик РМ71.3843-02
1
допускается АР71.3843
E1
Фара дорожная 8703.303/1-01
1
E2
Фара дорожная 8703.303/1-01
1
E3…E12
Фара рабочая 8724.304/011
10
E13, E14
Фонарь передний 3703.3712
2
E15
Фонарь задний 7462.3716-01
1
правый
Обозначение
Наименование
Кол.
Примечание
E16
Фонарь задний 7472.3716-01
1
левый
E17, E18
Плафон освещения салона 111.3714 02
2
E19
Фонарь освещения номерного знака ФП 131 АР
1
E21, E22
Боковой повторитель указателя поворота141.3726
2
E23, E24
Фонарь полного габарита 251.3731 УХЛ1
2
E51, E54
Фара рабочая 8724.304/011
4
EK1…EK4
Свеча накаливания (Uн=23В)
4
из комплекта двигателя
EL1, EL2
Лампа А12-45+40 (R2)
2
из комплекта E1, E2
EL3…EL12
Лампа АКГ12-55-1 (Н3)
10
из комплекта E3…E12
EL13, EL14
Лампа А12-21-3 (P21W)
2
из комплекта E13, E14
EL17, EL18
Лампа А12-21-3 (P21W)
2
из комплекта E17, E18
EL19, EL31
Лампа А12-5 (R5W)
2
из комплекта E19
EL21, EL22
Лампа А12-5 (R5W)
2
из комплекта E21, E22
EL25, EL26
Лампа А12-5 (R5W)
2
из комплекта E13, E14
EL28, EL29
Лампа А12-10 (R10W)
2
из комплекта E28, E29
EL32
Лампа А12-1
1
из комплекта Р2
EL33
Лампа А12-1
1
из комплекта Р3
EL34
Лампа А12-1
1
из комплекта Р4
EL35
Лампа А12-1
1
из комплекта Р5
EL36
Лампа А12-1
1
из комплекта Р6
EL37
Лампа А12-1
1
из комплекта Р1
EL38
Лампа А12-1
1
из комплекта Р8
EL51, EL61
Лампа А12-10 (R10W)
2
из комплекта E15, E16
EL52, EL62
Лампа А12-21-3 (P21W)
2
из комплекта E15, E16
EL53, EL63
Лампа А12-21-3 (P21W)
2
из комплекта E15, E16
EL54, EL64
Лампа А12-10 (R10W)
2
из комплекта E15, E16
EL55, EL65
Лампа А12-10 (R10W)
2
из комплекта E15, E16
EL56, EL66
Лампа А12-21-3 (P21W)
2
из комплекта E15, E16
EL57, EL67
Лампа А12-21-3 (P21W)
2
из комплекта E15, E16
EL71…EL74
Лампа АКГ12-55-1 (Н3)
4
из комплекта E51, E54
EP1…EP6
Патрон со штекером ЛВ211-3714329
6
из комплекта P1...P6
EP8
Патрон со штекером ЛВ211-3714329
1
из комплекта P8
F1
Блок предохранителей БП-1
1
F2
Блок предохранителей БП-2
1
F3
Блок предохранителей БП-3
1
F5
Блок предохранителей БП-3
1
F6
Блок предохранителей 11.3722
1
FU1.1
Предохранитель 7,5А
1
из комплекта F1
FU1.2
Предохранитель 7,5А
1
из комплекта F1
FU1.3
Предохранитель 7,5А
1
из комплекта F1
FU1.4
Предохранитель 5А
1
из комплекта
подогревателя
FU1.5
Предохранитель 15А
1
из комплекта F1
FU1.6
Предохранитель 20А
1
из комплекта
подогревателя
FU2.1
Предохранитель 15А
1
из комплекта F2
FU2.2
Предохранитель 7,5А
1
из комплекта F2
FU2.3
Предохранитель 15А
1
из комплекта F2
FU2.4
Предохранитель 15А
1
из комплекта F2
-63
Продолжение таблицы 2.2
Обозначение
Наименование
Кол.
Примечание
FU2.5
Предохранитель 15А
1
из комплекта F2
FU2.6
Предохранитель 15А
1
из комплекта F2
FU3.1
Предохранитель 25А
1
из комплекта F3
FU3.2
Предохранитель 15А
1
из комплекта F3
FU3.3
Предохранитель 15А
1
из комплекта F3
FU3.4
Предохранитель 25А
1
из комплекта F3
FU5.1
Предохранитель 25А
1
из комплекта F5
FU5.2
Предохранитель 15А
1
из комплекта F5
FU5.3
Предохранитель 15А
1
из комплекта F5
FU5.4
Предохранитель 25А
1
из комплекта F5
FU6.1
Предохранитель 60А
1
из комплекта F6
FU6.2
Предохранитель 60А
1
из комплекта F6
G
Генератор AAN 5120 14V 150A
1
GB1, GB2
Батарея аккумуляторная 6СТ-90А
2
допускается 12В.88 А·ч
H1
Блок контрольных ламп 3803-01
1
H2
Блок контрольных ламп 3803
1
HA1, НА2
Звуковой сигнал 20.3721-01
2
K1
Прерыватель контрольной лампы ручного
1
тормоза РС492
K2
Прерыватель указателей поворота ЭРП-1
1
допускается 8586.6/0031
K3…К8
Реле 75.3777
6
допускается 90.3747
K9
Реле-сигнализатор 733.3747
1
К10
Реле 738.3747-30
1
допускается 732.3747
К11…К15
Реле 75.3777
5
допускается 90.3747
К16
Прерыватель контрольной лампы ручного
1
тормоза РС492
K21
Переключатель 8632.2/7 TGL 25 384
1
K27, K28,
Реле 75.3777
4
допускается 90.3747
К31, К32
K33
Реле 161.3777
1
K34
Реле 75.3777
1
допускается 90.3747
K35
Реле 738.3747-30
1
M1
Стартер 24В
1
из комплекта двигателя
М4
Моторедуктор 192090010
1
из комплекта
стеклоочистителя
М5
Моторедуктор 192090010
1
из комплекта
стеклоочистителя
М6
Электродвигатель стеклоомывателя
1
из комплекта СЭАТ-00
Р1
Тахоспидометр ЭТСМ-41
1
ПЧУП «Баллада»
Р2
Указатель давления ЭИ8009-8
1
Р3
Указатель температуры ЭИ8008-2
1
допускается ЭИ8008-3
Р4
Указатель давления ЭИ8009-11
1
Р5
Указатель уровня топлива ЭИ8007-2
1
Р6
Указатель напряжения ЭИ8006
1
Р8
Указатель давления ЭИ8009-12
1
QS1
Выключатель 1212.3737-01
1
R1
Резистор С5-35В-25-5,1 Ом
1
R2, R4
Резистор С2-23-2-100 Ом±5%-А-В-В
2
SA1
Переключатель П147М-02.17
1
Обозначение
Наименование
Кол.
Примечание
SA2
Переключатель П150-06.14
1
допускается
П150М-06.14
SA3
Переключатель П150М-14.48
1
SA4
Выключатель аварийной сигнализации 245.3710
1
SA5
Переключатель ПКП-1
1
SA6
Переключатель П147М-04.29
1
SA7
Переключатель П150М-14.10
1
SA8
Выключатель 1202.3704-03
1
SA11
Переключатель П147М-04.29
1
SA12
Переключатель П147М-04.29
1
SA13
Переключатель П150М-25.52
1
SA15
Переключатель П147М-09.09
1
SA16
Переключатель П150М-25.52
1
SA17
Переключатель П147М-09.09
1
SB2
Выключатель ВК12-41
1
SK1
Датчик аварийной температуры ТМ111-02
1
допускается ДАТЖ
SP1
Датчик аварийного давления ММ111Д-3810600-01
1
допускается ДАДМ-03
SP2
Датчик ДСФ-65
1
SP4
Выключатель пневматический сигнала
1
допускается ВПСТ
торможения ММ125-Д
SP10
Датчик ММ124Д-3810600
1
допускается ДАДВ
SQ2
Выключатель ВК 409
1
SQ3
Выключатель ВК 12-51
1
V1…V8
Диод Д 237Б
8
V9
Диод КД 202Д
1
допускается 2Д 202Д
V21…V23
Диод Д 237Б
3
V24
Диод КД 202Д
1
допускается 2Д 202Д
XP1
Вилка СШ36ПК15Ш-2
1
XP2
Вилка СШ28ПК4Ш-4
1
XP3
Вилка 2РТТ48КПН20Ш28В
1
XP4
Колодка штыревая 502606
1
XP5
Колодка штыревая 502606
1
XP6
Вилка 2РТ32П12НГ1-А
1
допускается вилка
ШР32П12НГ1Н-О
XP7
Колодка штыревая 502601
1
XP8
Колодка штыревая 502602
1
XP9
Колодка штыревая 502606
1
XP10
Колодка штыревая 502604
1
XP12
Колодка штыревая 502604
1
XP13
Колодка штыревая 502604
1
XP14
Колодка штыревая 502601
1
XP15
Колодка штыревая 502601
1
XP16
Колодка штыревая 502606
1
XP17
Колодка штыревая 502606
1
XP17.1
Колодка штыревая 502606
1
XP20
Вилка СШ36 ПК15Ш-2
1
XP24
Вилка 2РТТ32Б12Ш16В
1
XP25
Колодка штыревая 502604
1
XP26
Колодка штыревая 502601
1
XP27…XP30
Колодка штыревая 502602
4
Обозначение
Наименование
Кол.
Примечание
XP31
Колодка штыревая 502601
1
допускается розетка
XP38
Колодка штыревая 502602
1
XP505
Колодка штыревая 502606
1
XS1
Розетка СШ36У15Г-2
1
XS2
Розетка СШ28П4Г-4
1
XS3
Розетка 2РТТ48Б20Г28
1
XS4
Колодка гнездовая 602606
1
XS5
Колодка гнездовая 602606
1
XS6
Розетка 2РТ32ПК12НГ1-А
1
ШР32ПК12НГ1Н-О
XS7
Колодка гнездовая 602601
1
XS8
Колодка гнездовая 602602
1
XS9
Колодка гнездовая 602606
1
XS10
Колодка гнездовая 602604
1
XS12
Колодка гнездовая 602604
1
XS13
Колодка гнездовая 602604
1
XS14
Колодка гнездовая 602601
1
XS15
Колодка гнездовая 602601
1
XS16
Колодка гнездовая 602606
1
XS17
Колодка гнездовая 602606
1
XS17.1
Колодка гнездовая 602606
1
XS18
Розетка РНЦ10-002
1
XS20
Розетка СШ36У15Г-2
1
XS22
Колодка гнездовая 602604
1
XS24
Розетка 2РТТ32КПН12Г16В
1
XS25
Колодка гнездовая 602604
1
XS26
Колодка гнездовая 602601
1
XS27…XS30
Колодка гнездовая 602602
4
XS31
Колодка гнездовая 602601
1
XS37
Колодка гнездовая 602601
1
XS38
Колодка гнездовая 602602
1
XS61, XS62
Колодка гнездовая 602602
2
XS81
Колодка гнездовая 602601
1
(A1)XS
Колодка гнездовая 602207
1
4573739043
(B1)XS
Колодка гнездовая 601203
1
допускается AMP
(B2)XS
Колодка гнездовая 0-0282191-1
1
TYCO AMP
(BK)XS
Колодка гнездовая 601202
1
допускается AMP
(BP1)XS
Колодка гнездовая 601202
1
допускается AMP
(BP2)XS
Колодка гнездовая 601202
1
допускается AMP
(BP3)XS
Колодка гнездовая 601202
1
допускается AMP
(BV1)XS
Колодка гнездовая СЦ5.601.203
1
ОАО «Копир»
(г. Козьмодемьянск)
(BV2)XS
Колодка гнездовая СЦ5.601.203
1
ОАО «Копир»
(г. Козьмодемьянск)
(H1)XS
Колодка гнездовая 602606
1
(H2)XS
Колодка гнездовая 602606
1
(K2)XS
Колодка гнездовая 607605
1
(K3)XS
Колодка гнездовая 607605
1
(K4)XS
Колодка гнездовая 607605
1
(K5)XS
Колодка гнездовая 607605
1
Обозначение
Наименование
Кол.
Примечание
(K6)XS
Колодка гнездовая 607605
1
из комплекта P1
(K7)XS
Колодка гнездовая 607605
1
(K8)XS
Колодка гнездовая 607605
1
(K11)XS
Колодка гнездовая 607605
1
(K12)XS
Колодка гнездовая 607605
1
(K13)XS
Колодка гнездовая 607605
1
(K14)XS
Колодка гнездовая 607605
1
(K15)XS
Колодка гнездовая 607605
1
(K27)XS
Колодка гнездовая 607605
1
(K28)XS
Колодка гнездовая 607605
1
(M4)XS
Колодка гнездовая 607605
1
(M5)XS
Колодка гнездовая 607605
1
(P1)XS1
Колодка гнездовая AMP
1
(SA4)XS
Колодка гнездовая 610608
1
(SA5)XS1
Колодка гнездовая 602606
1
(SA5)XS2
Колодка гнездовая 602604
1
(SA6)XS
Колодка гнездовая 610608
1
(SA11)XS
Колодка гнездовая 605608
1
(SA12)XS
Колодка гнездовая 605608
1
(SA13)XS
Колодка гнездовая 605608
1
(SA15)XS
Колодка гнездовая 605608
1
(SA16)XS
Колодка гнездовая 605608
1
(SA17)XS
Колодка гнездовая 605608
1
(SB2)XS
Колодка гнездовая 601202
1
допускается AMP
(SQ3)XS
Колодка гнездовая 601202
1
допускается AMP
(Y1)XS
Колодка гнездовая 602601
1
XT1
Панель соединительная ПС2.3723
1
Y1
Электромагнит пусковой APE-40/1C/E 12V
1
из комплекта
двигателя
Таблица 2.3 – Перечень элементов электрооборудования гидросистемы и манипулятора
Обозначение
Наименование
Кол.
Примечание
A1...А8
Электрический пропорциональный привод рас-
8
из комплекта
пределителя PVG-32
распределителя
А13
Клапан электромагнитный DFE20/3A18ES-
1
Y201-12VDC-CVN
А14
Гидрозатвор электромагнитный
1
20Г3Д6КД/ТШ.Г12
A501
Джойстик 162F1126 (Sauer-Danfoss)
1
левый
A502
Джойстик 162F1132 (Sauer-Danfoss)
1
правый
B501
Датчик бесконтактный индуктивный ДИ-333-02
1
ЕL41
Лампа А12-1
1
из комплекта P11
ЕL42
Лампа А12-1
1
из комплекта P12
EP11, EP12
Патрон со штекером ЛВ211-3714329
6
из комплекта P11, P12
H501
Лампа контрольная 12.3803-126
1
цвет красный
H502
Лампа контрольная 12.3803-122
1
цвет красный
H503
Лампа контрольная 12.3803-32
1
цвет зеленый
H504
Лампа контрольная 12.3803-124
1
цвет красный
H505
Лампа контрольная 12.3803-32
1
цвет зеленый
H506
Лампа контрольная 12.3803-05
1
цвет красный
H507
Лампа контрольная 12.3803-48
1
цвет красный
H508
Лампа контрольная 12.3803-122
1
цвет красный
К13
Прерыватель контрольной лампы ручного тор-
1
моза РС492
K16…K19
Реле 75.3777
4
допускается 90.3747
K501, К503,
Реле 75.3777
4
допускается 90.3747
K504, K506
Р11
Указатель давления ЭИ8009М-8
1
Р12
Указатель температуры ЭИ8008М-2
1
SA9
Выключатель ВК12-1
1
SA502
Переключатель П147М-01.17
1
SB501
Выключатель кнопочный КЕ 131 У3 исп.3 красный
1
грибовидный
SK8
Датчик аварийной температуры ТМ46АХ1
1
SL2
Датчик-гидросигнализатор ДГС-М-101-12-О1
1
SP3
Электровизуальный индикатор загрязненности
1
из комплекта фильтра
напорного фильтра
ФГИ-32/3-25М
SP5
Датчик ДАДВ
1
SP8
Датчик засоренности сливного фильтра
1
из комплекта фильтра
FRA33B08BNFС80W
V11
Диод Д 237Б
1
V12, V15
Диод КД 202Д
2
допускается 2Д 202Д
V13, V14
Диод Д 237Б
2
V51...V54
Диод Д 237Б
4
V55
Диод КД 202Д
1
допускается 2Д 202Д
XP8
Колодка штыревая 502602
1
XP9
Колодка штыревая 502606
1
XP19
Вилка 2РТТ32Б12Ш16В
1
XP500
Колодка штыревая 502602
1
XP501
Колодка штыревая 502604
1
XP502
Вилка 2РМДТ24Б10Ш5В1В
1
XP503
Колодка штыревая 502602
1
-77
Обозначение
Наименование
Кол.
Примечание
XP504
Вилка 2РМДТ27КПН19Ш5В1В
1
входит в состав
XP513
Вилка 2РМДТ27КПН19Ш5В1В
1
XP514
Вилка 2РМДТ27КПН19Ш5В1В
1
XP515
Вилка 2РТТ48КПН20Ш28В
1
(B501)XP
Колодка штыревая 1-0962581-1 (TYCO AMP)
1
датчика B501
(SP3)XP
Колодка штыревая 502604
1
XS8
Колодка гнездовая 602602
1
XS19
Розетка 2РТТ32КПН12Г16В
1
XS500
Колодка гнездовая 602602
1
XS501
Колодка гнездовая 602604
1
XS502
Розетка 2РМДТ24КПН10Г5В1В
1
XS503
Колодка гнездовая 602602
1
XS504
Розетка 2РМДТ27Б19Г5В1В
1
XS505
Колодка гнездовая 602606
1
XS513
Розетка 2РМДТ27БПН19Г5В1В
1
XS514
Розетка 2РМДТ27БПН19Г5В1В
1
XS515
Розетка 2РТТ48БПН20Г28В
1
(А1)XS...
Колодка гнездовая
8
входит в состав
(А8)XS
кабеля 157B4994
(А13)XS
Штекерный разъем HK SP 666
1
(А14)XS
Колодка гнездовая
1
из комплекта А14
(A501)X
Розетка 25pin female SUB-D (MIL-DTL-24308)
1
входит в состав
кабеля 162B6014
(A502)X
Розетка 25pin female SUB-D (MIL-DTL-24308)
1
входит в состав
кабеля 162B6014
(B501)XS
Колодка гнездовая 0-0282191-1 (TYCO AMP)
1
(K16)X...
Колодка гнездовая 607605
4
(K19)X
(K501)X
Колодка гнездовая 607605
1
(K503)X
Колодка гнездовая 607605
1
(K504)X
Колодка гнездовая 607605
1
(K506)X
Колодка гнездовая 607605
1
(SL2)X
Колодка гнездовая 602604
1
(SP3)XS
Колодка гнездовая 602604
1
(Y11)XS
Колодка гнездовая 602602
1
Y11
Клапан КЭМ28
1
П р и м е ч а н и е – Элементы схемы, не указанные в перечне, входят в состав электрооборудования машины

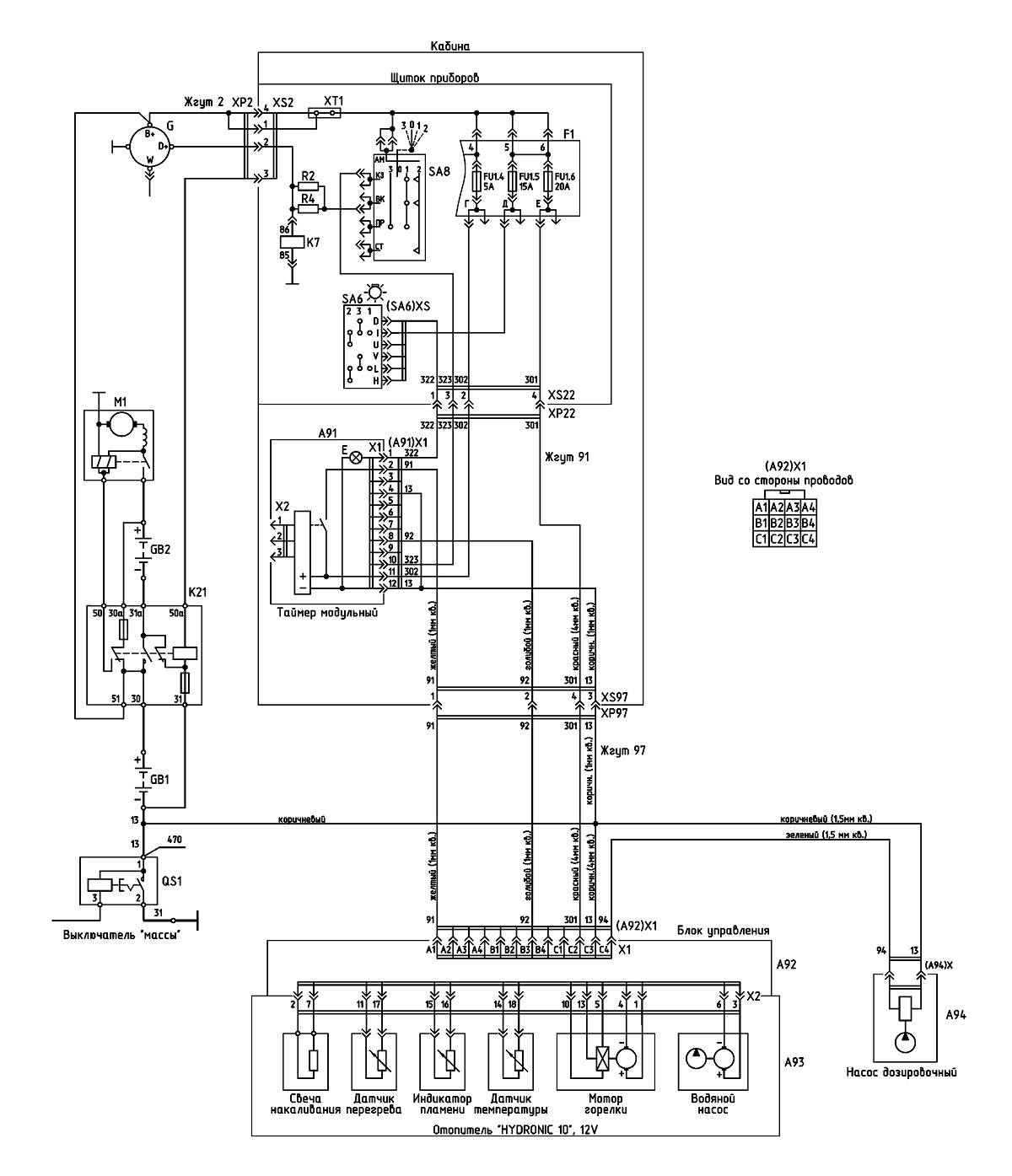

Рисунок 2.15 – Схема электрическая принципиальная системы подогрева
-79
Таблица 2.4 – Перечень элементов электрооборудования системы подогрева
Обозначение
Наименование
Кол.
Примечание
A91
Таймер модульный 22 1000 30 34 00
1
Из комплекта HYDRONIC 10
A92
Блок управления
1
Из комплекта HYDRONIC 10
А93
Отопитель жидкостный
1
Из комплекта HYDRONIC 10
A94
Насос дозирующий
1
Из комплекта HYDRONIC 10
E
Лампа подсветки 12В
1
Из комплекта HYDRONIC 10
FU1.4
Предохранитель 5A/32В
1
Из комплекта HYDRONIC 10
FU1.6
Предохранитель 20A/32В
1
Из комплекта HYDRONIC 10
XP22
Колодка штыревая 502604
1
4573739008
XP97
Колодка штыревая 502604
1
4573739008
XS97
Колодка гнездовая 602604
1
4573739007
(A91)X1
Розетка 12-контактная таймера с гнездами
1
Из комплекта HYDRONIC 10
розетки таймера
(A92)X1
Розетка 12-контактная
1
Из комплекта жгута
HYDRONIC 10
(A94)X
Колодка 206 31 290 с контактами «Юниор»
1
Из комплекта жгута
206 00 182, с кольцами герметизирующими
HYDRONIC 10
206 75 022
П р и м е ч а н и е – Элементы схемы, не указанные в перечне, входят в состав электрооборудования машины
