  1. Состав машины Беларус МЛПТ-344

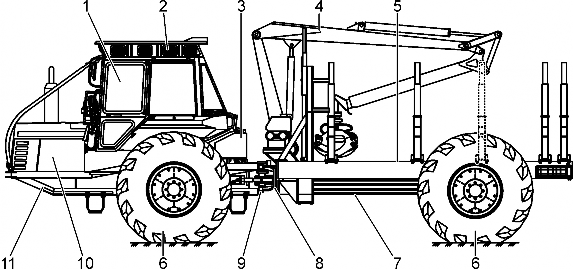

    В состав машины входят: передняя 11 (рисунок 1.1) и задняя 7 рамы, гори-зонтальный 8 и вертикальный 9 шарниры сочленения рам, кабина 1 с основным и реверсивным постом управления, двигатель 10, трансмиссия с муфтой сцепле-ния, коробкой передач, редуктором привода заднего моста, передним и задним ведущими мостами, колеса 6, пневмосистема, гидросистема 3, электрооборудо-вание 2, система подогрева, система вентиляции, отопления и кондиционирова-ния, приводы управления, манипулятор 4, грузовая платформа 5.




    1 – кабина; 2 – электрооборудование; 3 – гидросистема; 4 – манипулятор; 5 – гру-зовая платформа; 6 – колесо; 7 – задняя рама; 8 – горизонтальный шарнир; 9 – вертикальный шарнир; 10 – двигатель; 11 – передняя рама

    Рисунок 1.1 – Машина лесная погрузочно-транспортная МЛПТ-344


  2. Устройство и работа машины Беларус МЛПТ-344


    Машина состоит из двух модулей: переднего энергетического и заднего тех-нологического. Соединение модулей осуществляется вертикально-горизонтальным шарниром. Модули могут поворачиваться относительно друг друга вокруг осей го-ризонтального 8 (рисунок 1.1) и вертикального 9 шарниров. Поворот вокруг оси вертикального шарнира осуществляется двумя силовыми гидроцилиндрами.

    Энергетический модуль состоит из передней рамы 11, четырехтактного че-тырехцилиндрового дизельного двигателя 10, элементов трансмиссии: муфты сцепления (МС), коробки передач (КП), обеспечивающей 16 передач переднего и

    16 -

    восемь заднего хода, переднего моста (ПМ) с гидравлическими муфтами включе-ния блокировки дифференциала ПМ и привода заднего моста (фрикционом), ко-нечных передач ПМ, редуктора привода заднего моста с карданным приводом от фрикциона, кабины 1. Кабина включает основной и реверсивный посты управле-ния с расположенными на них органами управления перемещением машины при переездах, а также органами управления рабочим оборудованием.

    Технологический модуль состоит из задней рамы 7, грузовой платфор-мы 5, манипулятора 4, заднего моста (ЗМ). Задний мост приводится от редукто-ра привода ЗМ, расположенного на энергетическом модуле, через вал опоры и карданную передачу.

    Ходовая система состоит из четырех односкатных колес 6 на шинах низ-кого давления.

    Пневмосистема обеспечивает функционирование рабочих и стояночных тормозов.

    Гидросистема 3 обеспечивает работу рулевого управления, управления муфтой сцепления, манипулятором, блокировкой горизонтального шарнира со-членения рам.

    Конструкция машины позволяет осуществлять сбор сортиментов длиной от 2 до 6 м на лесосеках, укладку их на грузовую платформу, транспортирова-ние к погрузочной площадке с технологической скоростью и разгрузку в шта-бель с предварительной подсортировкой.

    Наличие полного привода и возможность блокировки межколесных диф-ференциалов (БД) обоих мостов обеспечивает высокую проходимость машины. Устойчивость машины при работе манипулятора повышается автомати-ческой блокировкой горизонтального шарнира сочленения рам при включен-

    ном стояночном тормозе.

    Безопасность работы оператора обеспечивает усиленная кабина, защит-ные элементы по всей конструкции машины.

    Применение машины в зимних условиях обеспечивает наличие средства облегчения пуска двигателя (свечи накаливания), а также системы подогрева с программируемым отопителем.

    Система отопления, вентиляции и кондиционирования обеспечивает бла-гоприятный микроклимат в кабине при любых погодных условиях.

    -17

  3. Средства измерения, инструмент и принадлежности машины Беларус МЛПТ-344


    Проверку функционирования агрегатов и систем, входящих в состав ма-шины, производить по соответствующим приборам и контрольным лампам, расположенным в кабине.

    Каждая машина комплектуется индивидуальным комплектом запасных частей, инструмента и принадлежностей (ЗИП), который упаковывается в от-дельный ящик и отгружается вместе с машиной. Комплект ЗИП приведен на рисунке 1.2. Перечень элементов комплекта ЗИП с учетом применяемости при-веден в таблице 1.5. В связи с постоянным совершенствованием конструкции машины фактическая номенклатура комплекта ЗИП может отличаться от пе-речня, приведенного в настоящем руководстве.





    Таблица 1.5 – Перечень элементов комплекта ЗИП


    Обозначение


    Наименование


    Применяемость


    Кол.

    Номера позиций на рисунке 1.2


    -


    Руководство по эксплуатации

    Для изучения правил эксплуатации и технического обслуживания


    1


    4

    344-0000010 КДС

    единиц Каталог деталей и сборочных

    Для выбора необходимых запасных частей при заказе

    1

    6

    Д-245.2S2 ПС

    Паспорт дизеля Д-245.2S2

    Содержит гарантии изготовителя

    1

    5


    HYDRONIC 10 ГС

    Warranty certificate (гарантийный сертификат на жидкостной отопитель модели «HYDRONIC 10»)


    Содержит гарантии изготовителя


    1


    1


    HYDRONIC 10 ТО

    Техническое описание. Инструкция по монтажу. Руководство по эксплуатации

    Для изучения правил эксплуатации и технического обслуживания


    1


    2


    LIV РМ

    Руководство по монтажу, безопасной работе, техобслуживанию и проверке. Каталог запасных частей

    Для изучения правил эксплуатации и технического обслуживания


    1


    3

    344-3400180

    Переходник

    Для заправки бака гидросистемы

    1

    48

    344-3901010

    Шланг

    Для накачивания шин колес

    1

    51

    344-3914010

    Утеплитель

    Для двигателя

    1

    88

    354-3902020

    Воронка специальная

    Для заправки редукторов конечных передач

    1

    53

    МЛ127-3902040

    Ключ торцовый

    S32 Для откручивания гаек крепления колес и дисков

    1

    46

    МЛ131-3902030

    Шланг

    Для шприца рычажно-плунжерного

    1

    54

    ПН.036.83.040

    Рукав высокого давления Ø10×1 армирован.

    Гидросистема

    1

    81

    344-3901001

    Вороток

    Для ключа торцового

    1

    47

    354-3400022

    Рукав

    Для заправки бака гидросистемы

    1

    55

    364-3400037

    Проходник ввертной

    Гидросистема

    1

    84

    МЛ127-3400073

    Кольцо защитное

    Гидросистема

    10

    69

    МЛ131-3400017

    Кольцо защитное

    Гидросистема

    6

    66

    МЛ131-3400077

    Фильтр грубой очистки

    Бак гидросистемы

    6

    78

    МЛ131-3400078

    Фильтр тонкой очистки

    Бак гидросистемы

    6

    80

    МЛ131-3400079

    Сетка сапуна

    Бак гидросистемы

    4

    79

    МЛ131-3900048

    Упор

    Для растормаживания машины

    1

    50

    Н.036.02.002

    Штуцер проходной

    Гидросистема

    1

    83

    ПК КГ 3/8”

    Пробка

    Трансмиссия

    2

    85

    Ф80-3407157

    Шайба

    Гидросистема

    6

    65

    Домкрат I-5-236/160

    Для подъема машины

    1

    52

    Кольцо 017-021-25-2-2

    Гидросистема

    4

    64

    Кольцо 021-025-25-2-2

    Гидросистема

    2

    68

    Кольцо 024-028-25-2-2

    Гидросистема

    2

    67

    Кольцо 030-034-25-1-4

    Гидросистема

    4

    63

    Масленка 1.3.Ц9.хр.

    Узлы трения

    2

    86




    Продолжение таблицы 1.5


    Обозначение


    Наименование


    Применяемость


    Кол.

    Номера позиций на рисунке 1.2

    Набор инструмента

    «Тракторист» КУДВ К320.00.000-01

    или

    Набор инструмента 158.1332

    «Механизатор»


    Для проведения работ по ТО и ТР


    1


    7

    2810-4018

    Зубило слесарное 20×250


    В составе

    набора инструмента

    1

    10

    6910-0283

    Головка Тип В 12,5×12,5

    1

    27

    6910-0296

    Ключ трещоточный 12,5

    1

    26

    6910-0321

    Ключ с присоединительными квадратами 12,5 Тип А

    1

    33

    6910-0343

    Удлинитель 12,5×125 тип Б

    1

    30

    6910-0344

    Удлинитель 12,5×250 тип Б

    1

    32

    6910-0344-01

    Удлинитель 12,5×205 тип Б

    1

    31

    6910-0359

    Шарнир 12,5

    1

    28

    7810-0320

    Отвертка слесарно-монтажная 1,0×6,5×250

    1

    24

    7810-0959

    Отвертка слесарно-монтажная 1,6×10×270

    1

    25

    7810-0981

    Отвертка слесарно-монтажная

    №2×165

    1

    13

    7810-4019

    Отвертка комбинированная 1,0×6/№2×170

    1

    12

    7811-0041

    Ключ 27×30

    1

    16

    7811-0143

    Ключ S32

    1

    15

    7811-0144

    Ключ S36

    1

    14

    7811-4197

    7811-4200

    Ключ 8×10

    Ключ 13×14

    1

    1

    23

    21

    7811-4201

    Ключ 14×17

    «Тракторист»

    1

    20

    7811-4202

    Ключ 17×19

    КУДВ К320.00.000-01

    1

    19

    7811-4203

    Ключ 19×22

    1

    18

    7811-4204

    Ключ 22×24

    1

    17

    7811-4211

    Ключ 12×13

    1

    22

    7812-0376

    Ключ S8

    1

    35

    7812-0483

    Головка S10×12,5

    1

    29

    7812-0485

    Головка S12×12,5

    1

    36

    7812-0487

    Головка S14×12,5

    1

    38

    7812-0491

    Головка S17×12,5

    1

    39

    7812-0493

    Головка S19×12,5

    1

    45

    7812-0496

    Головка S22×12,5

    1

    44

    7812-0498

    Головка S24×12,5

    1

    43

    7812-0502

    Головка S27×12,5

    1

    42

    7812-0504

    Головка S30×12,5

    1

    41

    7812-0505

    Головка S32×12,5

    1

    40

    7812-1486

    Головка S13×12,5

    1

    37

    7812-1611-01

    Ключ торцовый S12

    1

    34

    7814-0221

    Плоскогубцы переставные L165

    1

    11

    7843-4002

    Прошивка 3×150

    1

    8

    7850-0119

    Молоток слесарный стальной 0,6 кг

    1

    9


    -21

    Продолжение таблицы 1.5


    Обозначение


    Наименование


    Применяемость


    Кол.

    Номера позиций на рисунке 1.2

    Пистолет для подкачки колес Yato (YT-2370)

    Для контроля давления и подкачки шин

    1

    49

    Светильник СПН-21 УХЛ2

    Для подсветки

    1

    87

    Хомут/Clamp NORMA TORRO 12-22/971

    Гидросистема

    2

    57

    Хомут/Clamp NORMA TORRO 16-27/971

    Гидросистема

    2

    58

    Хомут/Clamp NORMA TORRO 20-32/971

    Гидросистема

    2

    59

    Хомут/Clamp NORMA TORRO 35-50/971

    Гидросистема

    2

    60

    Хомут/Clamp NORMA TORRO 50-70/971

    Гидросистема

    2

    61

    Хомут/Clamp NORMA TORRO 70-90/971

    Гидросистема

    2

    62

    Шприц рычажно-плунжерный ИТ.025А.000

    или 22.3911001

    или

    Ш1-3911010-А


    Для смазки узлов трения через пресс-масленки


    1


    56

    Элемент фильтрующий ЭФОМ 635-1-19 УХЛ2

    или

    635-1-06-1012040


    Сливной фильтр гидросистемы


    2


    82

    310.3.56.03*

    Комплект ЗИП насоса

    Насос гидросистемы

    1

    74

    Кольцо 015-019-25-2-2

    Кольцо 109-115-36-2-2

    Манжета 1.2-40×60-1

    В составе комплекта ЗИП насоса 310.3.56.03

    1

    1

    1

    75

    76

    77

    Д-245.2S2

    Комплект ЗИП дизеля Д-245.2S2

    Двигатель

    1

    73

    50-3901034

    Пластина 0,25×100


    В составе комплекта ЗИП дизеля Д-245.2S2

    1

    72

    60-3901034

    Пластина 0,45×100

    Ремень 1 кл. 1-11×10-1250 или

    1


    2

    70


    71

    Ремень 2 кл. 1-11×10-1250

    LIV

    Комплект ЗИП гидравлическо-го крана (манипулятора)

    Манипулятор

    1

    89

    20622

    Шланг


    В составе комплекта ЗИП

    2

    90

    24042

    Шланг

    1

    92

    36889

    Шланг

    1

    93

    37018

    Шланг

    2

    91

    37848

    Шланг

    1

    97

    37934

    Шланг

    гидравлического крана

    2

    94

    67749

    Шланг

    (манипулятора) LIV

    1

    95

    69162

    Уплотнения

    2

    98

    73987

    Шланг

    2

    96

    93096

    Уплотнения

    1

    99

    97346

    Уплотнения

    2

    100

    * При наличии




    Для полного качественного безопасного обслуживания машины потребу-ются также:

    – средства измерения:

    1. ареометр плотности электролита с нижним пределом измерения не выше 1,15 г/см3, верхним – не ниже 1,31 г/см3, погрешностью измерения не бо-лее 0,01 г/см3;

    2. нагрузочная вилка для измерения напряжения на аккумуляторной ба-тарее и ее элементах без нагрузки и под нагрузкой с нижним пределом измерения не выше 1,2 В, верхним – не ниже 16 В, погрешностью измерения не более 0,02 В;

    3. мультиметр для контроля исправности электрических цепей и элек-трооборудования с возможностью измерения: постоянного и переменного напряжения – от 1 мВ до 1000 В, постоянного и переменного тока – от 20 мА до 20 А, сопротивления – от 20 Ом до 20 МОм; с режимами проверки диодов, транзисторов, «прозвонки» электрических соединений. Погрешность измерения параметров – не более 0,5 %;

    4. устройство КИ-4870 ГОСНИТИ для проверки герметичности впускного тракта;

    5. гидравлический(ие) манометр(ы) с возможностью измерения давле-ния рабочей жидкости (РЖ) от 0 до 50 МПа с гибким удлинителем (рукавом) и наконечником (ами) для присоединения к резьбовым отверстиям М18×1,5, G000/4, штуцеру М16×2. Погрешность измерения параметров – не более 2,5 %;

    6. термометр для измерения температуры электролита и т.п. с нижним пределом измерения не выше минус 50 ºС, верхним – не ниже 60 ºС, погрешно-стью измерения не более 0,5 ºС.

    7. линейка от 0 до 30 см для измерения уровня охлаждающей жидкости (ОЖ) двигателя, натяжения ремней, полного хода штоков тормозных камер, уровня электролита совместно со стеклянной трубкой диаметром от 4 до 10 мм, регулиров-ки привода управления сцеплением и т.п. Погрешность измерения – ±0,5 мм;

    8. секундомер;

    9. часы;

    П р и м е ч а н и е – Допускается использовать другие средства из-мерений, имеющие аналогичные метрологические характеристики.

    -23

    • инструмент:

      1. динамометрический(ие) ключ(и) для затяжки резьбовых соедине-ний крепления головки цилиндров, колес, дисков и т.п. с контролем усилия за-тяжки от 3 до 300 Н·м с погрешностью измерения ±4 %. Присоединительный квадрат «12,5»;

      2. гребенка(и) для выравнивания ребер радиатора(ов);

      3. ключ для откручивания цилиндрических фильтров;

    • приспособления:

      1. моментоскоп для регулирования угла опережения впрыска топлива;

      2. противооткатные упоры для предотвращения самопроизвольного перемещения машины при проведении ТО, а также на стоянке во время пере-рывов в работе. Рекомендуемые размеры противооткатного упора приведены на рисунке 1.3;


        Рисунок 1.3 – Упор противооткатный

      3. подставки для подъема машины грузоподъемностью не менее 8,5 т для переднего и не менее 4,2 т для заднего модуля при поддомкрачивании;

      4. шланг для «прокачки» гидросистемы реверсивного привода управ-ления муфтой сцепления;

      5. воронка для заправки ОЖ, маслами, жидкостью для стеклоомывателя и т.п.;

        Емкость

        Объем, л, не менее

        для моторного масла

        15

        для трансмиссионного масла

        20

        для РЖ

        20

        для ОЖ

        15

        для тормозной жидкости

        1

      6. емкости, необходимые для ТО машины, согласно таблице 1.6. Таблица 1.6 – Емкости, необходимые для ТО машины


    Маркировка машины Беларус МЛПТ-344

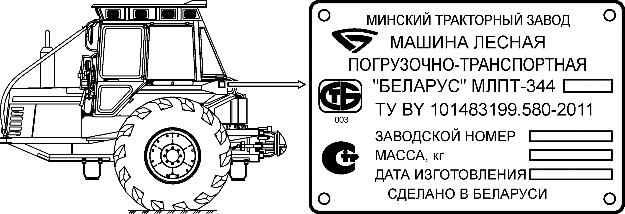

    Фирменная металлическая табличка (рисунок 1.4) закреплена на кабине сзади слева. Кроме того, порядковый номер машины продублирован на раме переднего модуля слева.




    Рисунок 1.4 – Фирменная табличка
