3.23. Цепи управления линейными контакторами

Питание линейные контакторы получают по цепи (см. рис. 29 на вкладке): АЗВ 324, контакты 9 — 10 ВУ 301, провод 359, провод 724, контакты 1 — 2 контактора 333, провод 360 и далее через блок-контакты ПБК 330 на катушки линейных контакторов.

На 1-й позиции включены ЛК 0291, 0301, 0411, 0601, 0302, 0412, 0602.

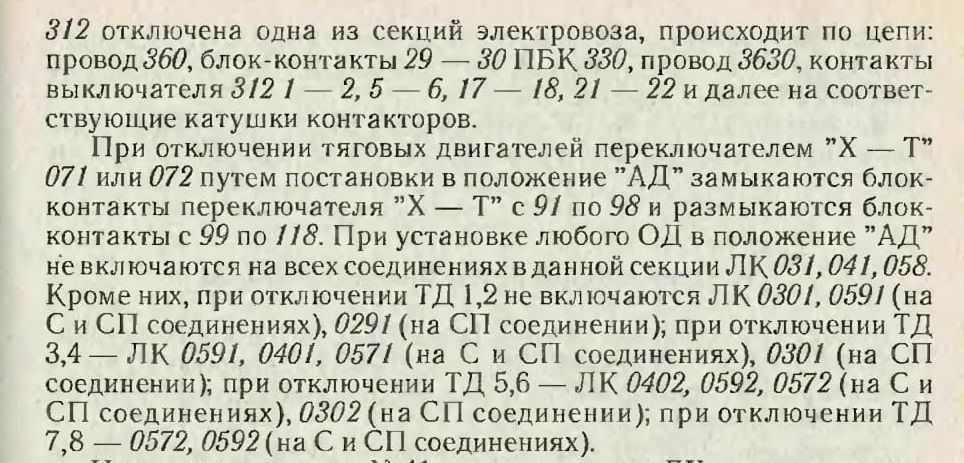

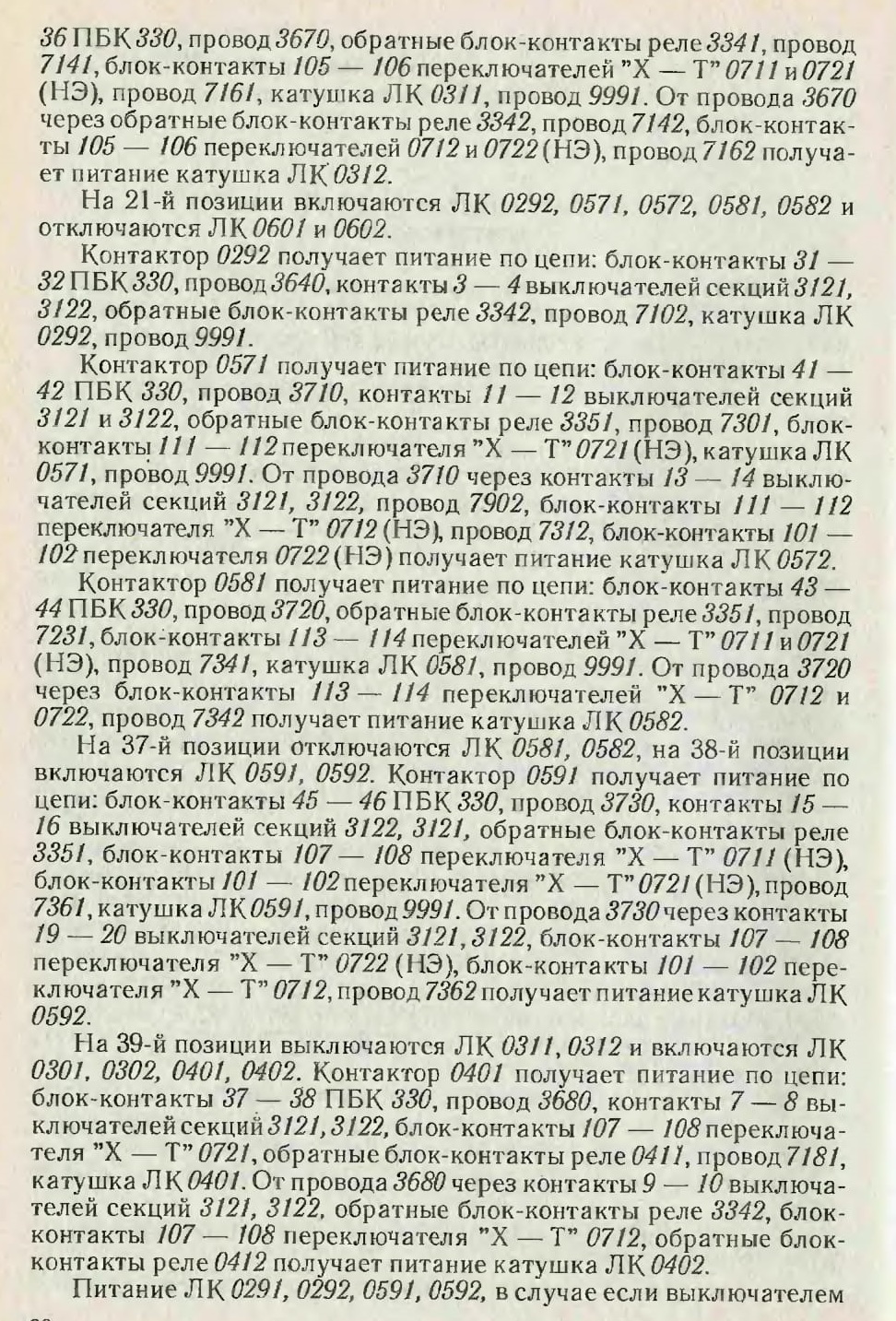

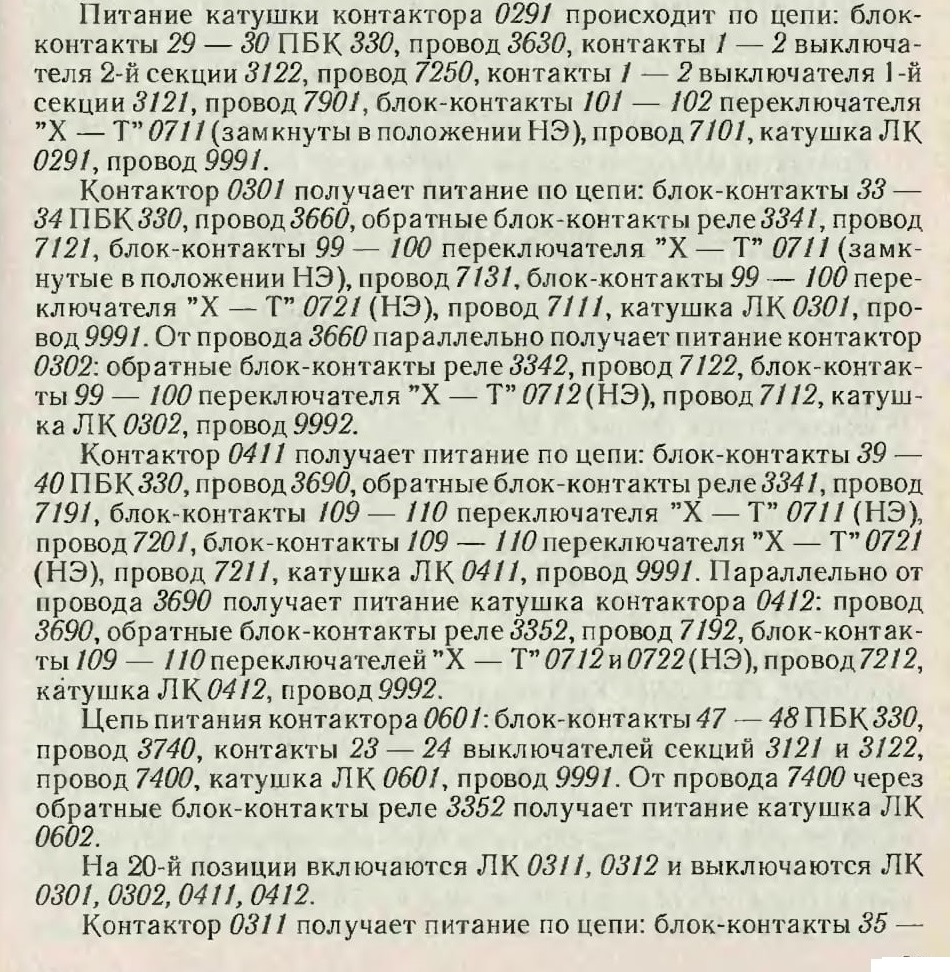

На электровозах до №41 в цепи питания ЛК отсутствует сигнальная лампа 855 включения контактора 333. На электровозах с № 41 по№ 76 лампа 855 соединена с проводом 3610.

На электровозах до № 76 питание ЛК производится от одного общего для обеих секций провода 3600 независимо от кабины управления.

3.24. Цепи питания контакторов ослабления возбуждения

На ходовых позициях ПБК 330 замыкаются его контакты 77 — 78, 79 — 80, и при повороте штурвала КМЭ в положения I, II, III, IV,

V на электровозах № 111 — 150 образуется цепь включения контакторов ослабления возбуждения (ОП) (рис. 31): АЗВ 5081, провод

2911, контакты 27 — 28 ВУ 3011, провода 2921, 2931, прямые блок-контакты 3 — 4 контактора 333, провод 3611 (см. рис. 29 па вкладке), контакты 77 — 78, 79 — 80 ПБК 330, провода 3820, 3900. От этих проводов получают питание катушки вентилей контакторов 061 — 064, 081 — 084 в соответствии с замыканием контактов барабана 306 КМЭ.

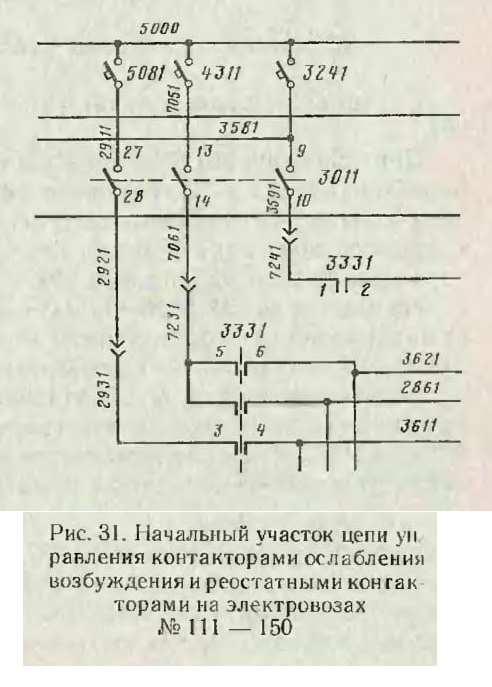

Рис. 31. 11ачальный участок цепи управления контакторами ослабления возбуждения и реостатными кон гак торами на электровозах № 111 — 150

На электровозах до № 76 питание на контакторы ОП поступает от провода 3610 через АЗВ 431

на электровозах № 76 — 110 - от проводов 3611, 3612 через АЗВ 431.

На электровозах с № 151 контакторы ОП 061, 062, 081, 082 получают питание от АЗВ 431, а контакторы 063, 064, 083,084 — от АЗВ 508.

3.25. Цепи питания реостатных контакторов

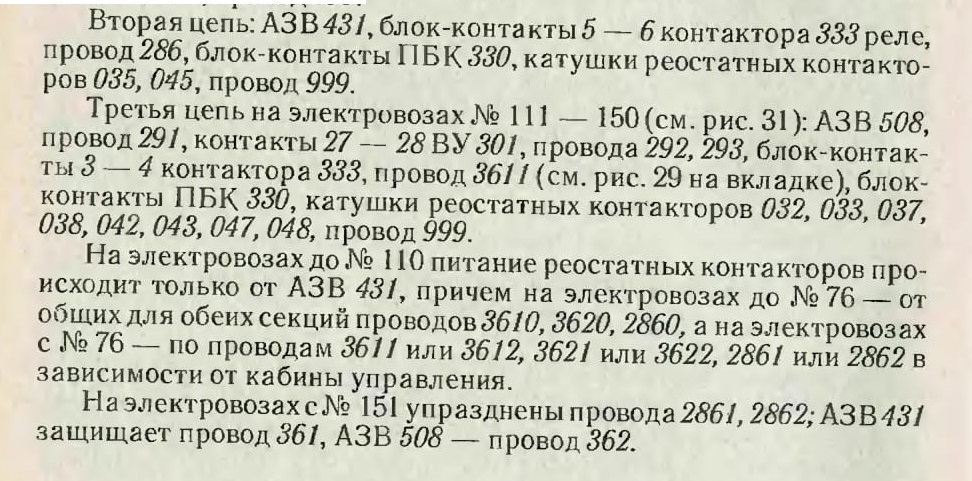

Первая цепь (см. рис. 29 на вкладке): АЗВ 431, провод 705, контакты 13 — 14 ВУ 301, провод 706, провод 723, блок-контакты 5 — 6 контактора 333, провод 362, катушки реостатных контакторов 034, 036, 044, 046, провод 999.
