33. Высоковольтный ввод электропоездов переменного тока (1985 год)

33. Высоковольтный ввод электропоездов переменного тока (1985 год)

Высоковольтный ввод предназначен для передачи высокого напряжения от токоприемника на первичную обмотку тягового трансформатора.

Высоковольтный ввод (рис. 163) состоит из токоведущих стальных шин, трансформатора тока ТПР-25 и проходного изолятора П-35/400-750.

Трансформатор в свою очередь состоит из проходной втулки 7, на которой закреплена катушка 8. Проходная втулка представляет собой полый фарфоровый корпус с ребрами на наружной поверхности, внутри которого проходит токоведущий стержень.

Технические данные трансформатора тока ТПР-25:

Номинальный первичный ток...... 120 А

Коэффициент трансформации.. ..8±0,5

Динамическая устойчивость (амплитудное значение тока)..... 25 000 А

Отношение первичного тока к номинальному.. 55—115%

Термическая устойчивость при времени 0,1 с...... 10 000 А

Одноминутное испытательное напряжение высоковольтной изоляции ...80 кВ

Напряжение высоковольтной изоляции:

сухозарядное.... 95 кВ

мокроразрядное... 70 кВ

Масса... 68 кг

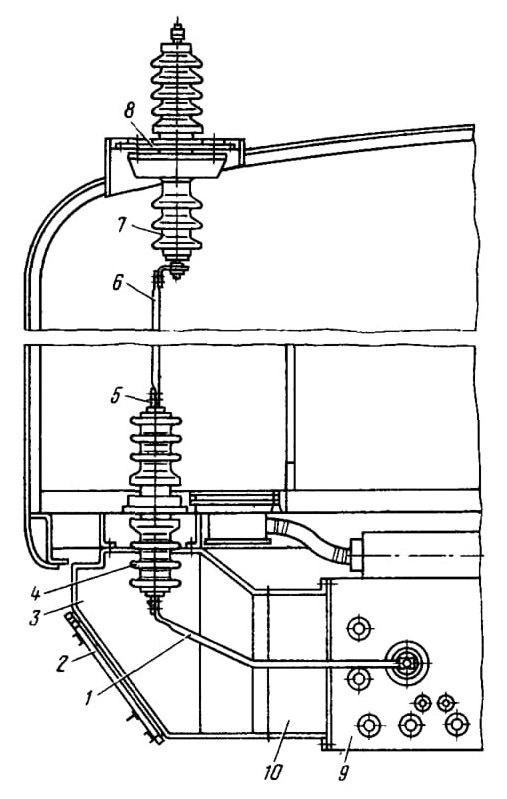

Рис. 163. Высоковольтный ввод

Нижняя половина трансформатора проходит через обшивку крыши в шкаф № 3 моторного вагона и с помощью токоведущей шины 6 соединяется с проходным изолятором 4, укрепленным в полу. Своим фланцем изолятор крепится к раме вагона. Фланец заземлен. Шина 1 соединяет нижний конец изолятора с выводом главного трансформатора, расположенного во вводной коробке

9. Шина закрывается металлической коробкой 3, и горловиной 10 с крышкой 2. Коробка и горловина заземлены. Обе шины представляют собой стальные трубы, сплющенные по концам и подсоединенные к изолятору и трансформатору болтами 5.

Для исключения несчастных случаев двери шкафа № 3 заблокированы выключателем. При случайном открывании дверей срабатывает защита и опускается токоприемник.

Внимание! При поднятом токоприемнике открывать двери шкафа категорически запрещается.

Уход в эксплуатации. При ТО-3 проверяют надежность заземления фланца изолятора, коробки 3 (см. рис. 163) и горловины

10, а также прочность крепления всех деталей ввода. Очищают от грязи проходную втулку 7 и изолятор 4. Наличие влаги на

стенках шкафа и на частях ввода, расположенных в шкафу, а также в коробке 3 недопустимо. При ТР-1 выполняют те же работы, что и при ТО-3. Наличие влаги на проходной втулке 7 под токовой катушкой 8 проверяют с помощью индикаторной бумаги. При обнаружении воды катушки снимают и просушивают, проходную втулку вытирают насухо.
