34. Общие сведения о вспомогательных цепях

Вспомогательные цепи электроподвижного состава состоят из: цепей вспомогательных машин (расщепителя фаз, электродвигателя насоса тягового трансформатора; электродвигателя вспомогательного компрессора;

электродвигателя вентилятора салона, электродвигателя компрессора); цепей управления вспомогательным оборудованием; цепей освещения и сигнализации.

Нормальная работа вспомогательных цепей обеспечивается электрическими аппаратами вспомогательных цепей и цепей управления, которые на электропоездах переменного тока можно разбить на следующие группы:

аппараты вспомогательных цепей напряжением 600 В (аппараты цепей электроотопления; междувагонные соединения);

аппараты вспомогательных цепей напряжением 220 В. К этой группе аппаратов относится вся аппаратура пуска и защиты расщепителя фаз и вспомогательных асинхронных двигателей;

аппараты заряда батареи и питания цепей управления; аппараты цепей управления. К этой группе относятся контроллеры машинистов, кнопочные выключатели, электропневматические вентили, клапан токоприемника, низковольтное междувагонное штепсельное соединение, бытовые выключатели, реле для автоматизации процессов управления.

35. Контакторы

Электромагнитные контакторы КМ-1, КМ-3. Контакторы КМ-1, КМ-3 устанавливаются на изоляционной панели и применяются в качестве контакторов вспомогательных цепей и цепей управления (по схеме КО-1...4, КРС, КЗ). Контактор КМ-1 имеет Г-образный магнитопровод 2 (рис. 164), на сердечнике которого установлена включающая катушка 3. На якоре 11 крепится подвижной контакт 9 из полосовой меди и прижимается контактной пружиной 10. На стойке 4 укреплен неподвижный контакт 8.

Система дугогашения состоит из помещенной на сердечнике 5 дугогасительной катушки 6 и дугогасительной камеры 7. На нижнем конце стальной планки, укрепленной на якоре 11, размещена отключающая пружина 13. Изменение зазора между сердечником и якорем осуществляется поворотом винта 12. Все узлы и детали контактора смонтированы на изоляционной панели 1.

Контакторы КМ-3 отличаются от контакторов КМ-1 наличием блокировочных контактов 15 (рис. 165), имеющих серебряные напайки, и контактных пружин 14. Неподвижные блок-контакты представляют собой закрепленные в панели шпильки 16, на концы которых навернуты специальные гайки с серебряными контактами. Контактор КМ-ЗД выполнен с изолированным гибким шунтом блок-контактов. Контактор КМ-1Б применяется в цепях постоянного тока напряжением 110 В

и имеет длительный ток, равный 100 А, и часовой 150 А, контакторы КМ-ЗД, КМ-ЗГ, КМ-1Б при напряжении до 600 В (переменного тока) — соответственно 75 и 150 А.

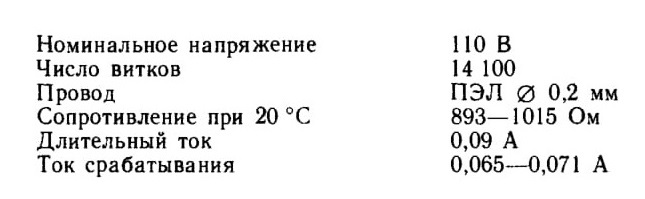

Технические данные контакторов:

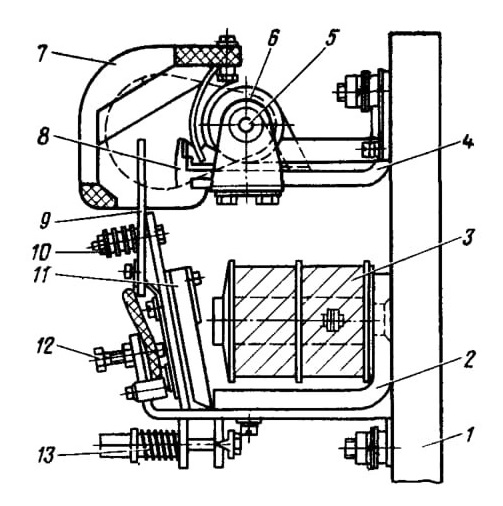

Рис. 164. Электромагнитный контактор КМ-1

Дугогасительная катушка контакторов состоит из 10 витков, площадь сечения меди 2Х10 мм2.

Контактор КМ-ЗД-2 имеет два замыкающих блок-контакта, а контакторы КМ-ЗД-4, КМ-ЗГ-4,5 — один размыкающий блок-контакт. Масса контактора КМ-1Б — 2,4 кг, остальных — 2,7.

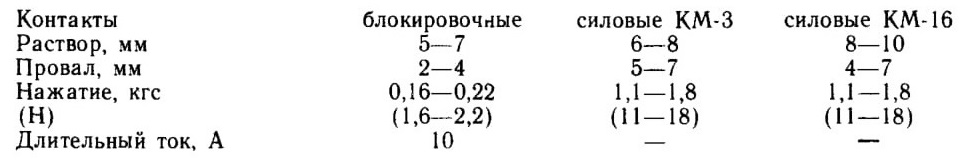

Технические данные контактов следующие:

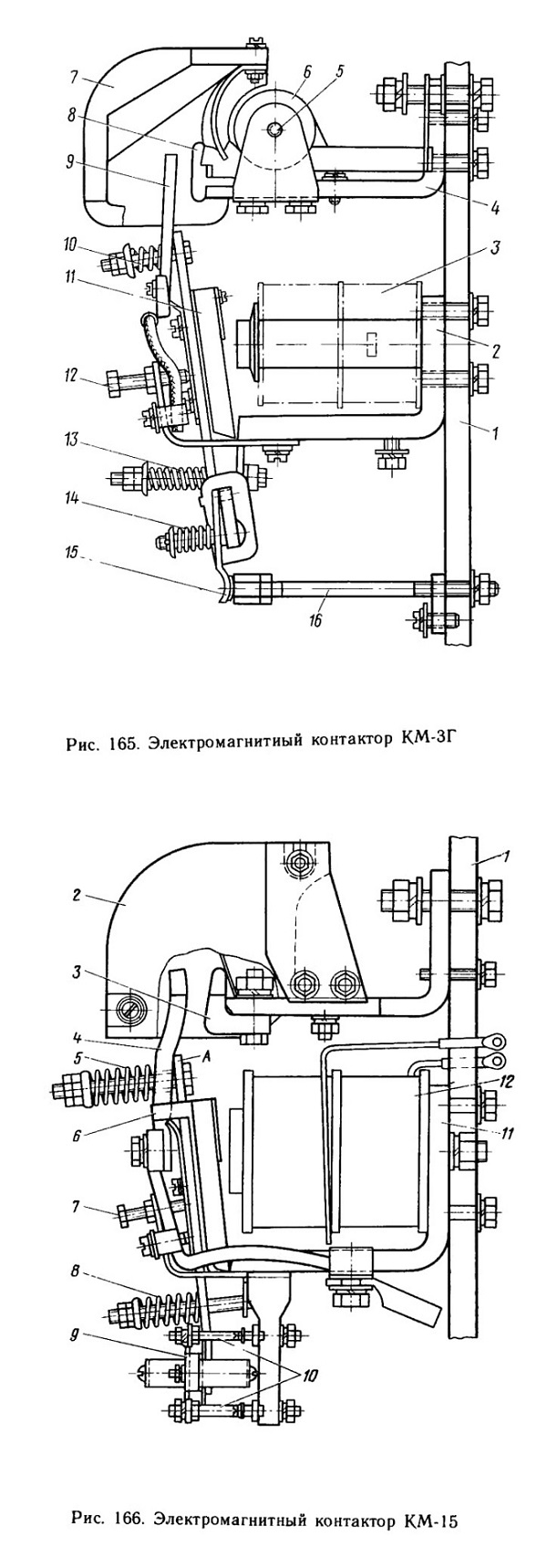

Рис. 165. Электромагнитный контактор КМ-ЗГ

Рис. 166. Электромагнитный контактор КМ-15

При регулировке контактора подают писание на катушку 3 (см. рис. 165) от источника с плавной регулировкой напряжения от 0 до 100 В. При плавном изменении тока с помощью пружины 13 или при необходимости упорным винтом 12 регулируют ток включения аппарата согласно техническим данным. Проверку тока включения контактора производят не менее трех раз. Регулировочные гайки фиксируют контргайками и наносят риски красной эмалью ГФ-92-ХК. Для регулировки контакторов КМ используют источник напряжения и выпрямитель по мостовой схеме.

Электромагнитный контактор КМ-15. Для пуска и включения расщепителя фаз применяют контактор КМ-15 (по схемам КР, КПР), все узлы и детали которого смонтированы на изоляционной панели 1 (рис. 166). Контактор состоит из Г-образного магнитопровода 11, на сердечнике которого установлена включающая катушка 12

узла 6 подвижного силового контакта, дугогасительной камеры 2 и блокировки 9. Главные контакты состоят из одного неподвижного контакта 3 и одного подвижного контакта 4. На оба контакта напаяны контактирующие пластины

из металлокерамики СОК-15. Блокировочные контакты выполнены с напайками из металлокерамики СН-30.

Контактное нажатие обеспечивается пружиной 5, в исходное положение контактор возвращается пружиной 8. Регулировку контактора на ток срабатывания производят изменением нажатия отключающей пружины 8 и изменением зазора между сердечником и якорем поворотом упорного болта 7. Раствор силовых контактов регулируют упорным болтом 7 и нажатием контактной пружины 5. Раствор блок-контактов регулируется перемещением неподвижного контакта на шпильке 10. Порядок регулировки тот же, что и контакторов КМ-1, КМ-3.

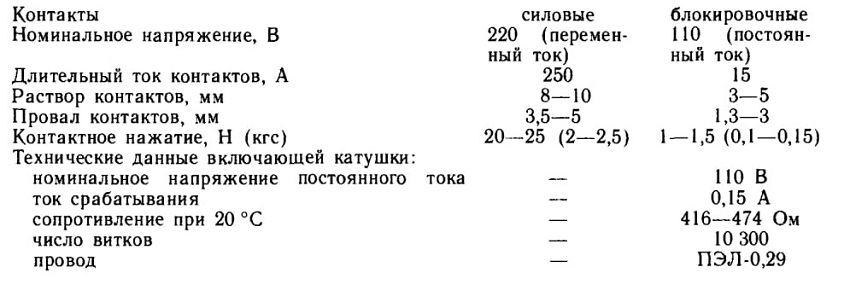

Технические данные контактора следующие:

Контактор КТП В-621. Контакторы (по схеме КМК) серии КТПВ-600 предназначены для включения и отключения силовых электрических цепей. Двухполюсный контактор переменного тока КТПВ-621 электропоездов ЭР9М применен в качестве контактора асинхронного двигателя компрессора. Все узлы контактора собраны на скобе магнитопровода 1 (рис. 167). На одном конце скобы закреплен сердечник 3 с втягивающей катушкой 2, на другом — пластмассовое основание 5, несущее на себе неподвижный контакт 7, дугогасительную систему. В прорезь основной скобы магнитопровода вставлен якорь 12, на котором закреплена скоба 11 с размещенными на ней плоскими подвижными контактами 10. Гибкое соединение 4 связывает подвижной контакт с шинным выводом. Электромагнитное дутье в дугогасительной камере 9 создается катушкой 6 и щеками магнитопровода 8. Подвижной и неподвижный контакты снабжены дугогасительными рогами.

Технические данные контактора КТПВ-621:

Номинальное напряжение переменного тока......... 380 В

Номинальный ток:

силовых контактов........ 63 А

блокировочных контактов........ 10 А

Номинальное напряжение втягивающей катушки....... 110 В

Мощность, потребляемая катушкой.......... 30 Вт

Масса...... 7 кг

Контактор имеет две пары съемных силовых замыкающих контактов, две пары замыкающих и две пары размыкающих блок-контактов.
