Автоматические выключатели тепловоза М62

Автоматы защищают электрические цепи от токов перегрузки или короткого замыкания. В механизм автоматического выключения автомата входит специальный расцепитель инерционного или безынерционного действия. К первым относятся расцепители в виде биметаллических пластинок. Принцип их действия заключается в изменении формы пластины, состоящей из двух слоев (сталь и инвар) с разными коэффициентами относительного удлинения при нагревании током. Время срабатывания расцепителя зависит от величины проходящего через него тока. Мгновенно действующие расцепители используют электромагнитный эффект прохождения тока через катушку.

Автоматические выключатели типа А-3161

Токовая цепь автомата (рис. 116) состоит из неподвижного контакта 7, подвижного контакта 6 с гибким соединением и биметаллической пластинки 3 со штырем 19 и гибким соединением. Автомат включается движением рукоятки. 13 вверх до отказа. При этом рычаг управления 14, вращаясь вокруг упора 16, перемещает вверх правый конец пружины 12 и вызывает скачкообразный переход системы рычагов 15 и подвижного контакта 6 во включенное положение, изображенное на рисунке.

Вручную автомат отключается движением, рукоятки вниз. При этом правый конец пружины 12, перемещаясь, вызывает резкое движение оси соединения рычагов 15 вниз и вращение подвижного контакта 6 вправо вокруг оси 4 до соприкосновения с упором 17. Рукоятка автомата при этом занимает нижнее положение в. Дуга, возникающая при разрыве контактов, гасится в дугогасительной камере 9.

Автоматическое выключение автомата происходит следующим образом. При достаточном увеличении тока незакрепленный конец биметаллической пластинки 3 со штырем 19 отходит вниз и освобождает конец рычага взвода 18. Под действием пружины 12 рычаг взвода, вращаясь вокруг оси 11, создает аналогичное, как при отключении вручную, неустойчивое положение рычагов 15 и затем резкий переход системы в отключенное состояние. При этом рукоятка занимает Среднее положение б.
Для включения автомата после его автоматического выключения ..предварительно необходимо движением рукоятки вниз до отказа ввести рычаг взвода в зацепление с штырем биметаллической пластинки. Технические данные автомата: напряжение постоянного тока— 110 В; номинальный ток — 15 или 20 А. Срабатывание автомата с тепловыми расцепителями при токе с отношением I/Iн= 1,25— 1,35 (Iн — номинальный ток) должно происходить за время не более одного часа (рис. 117). При большей величине отношения I/Iн (кратности тока) время срабатывания автомата определяется токовой характеристикой, представленной на рис. 117.

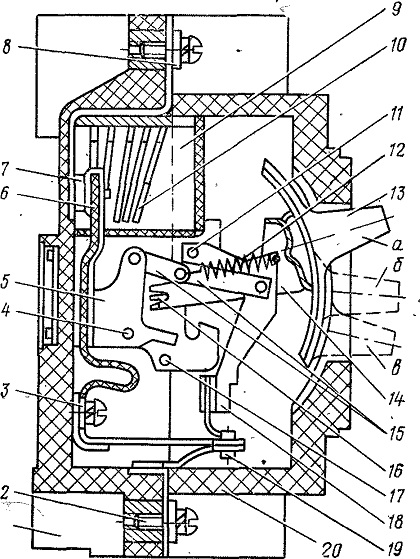

Рис. 116. Выключатель автоматический А-3161:
I — корпус; 2, 8 — контактные зажимы; 3 — биметаллическая пластина расцепителя; 4, 11 — оси неподвижные; 5 — рычаг контактный; 6 — контакт подвижной; 7 — контакт неподвижный; 9 камера дугогасительная; 10 — пластина металлическая; 12 — пружина; 13 — рукоятка; 14 — рычаг управления; 15 — рычаги переключения; 16 — упор рычага управлений; 17 — упор; 18 — рычаг взвода; 19 — штырек; 20 — крышка; а — включен; б — выключен автоматически; в — выключен вручную
