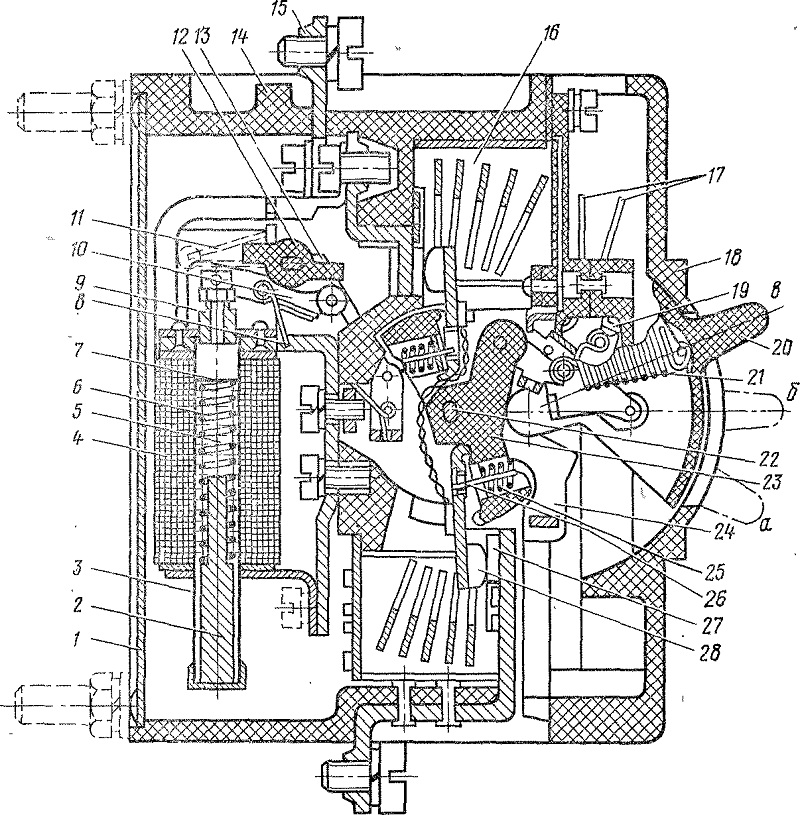

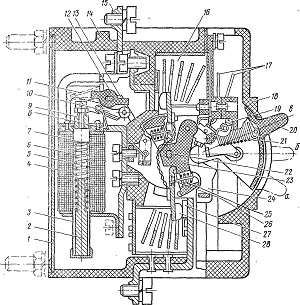

Автомат (рис. 118) имеет электромагнитный
расцепитель с гидравлическим замедлением срабатывания, обеспечивающим
обратнозависимую выдержку времени срабатывания расцепителей в зоне
перегрузок. Коммутирующее устройство, дугогасительные камеры, механизм
управления, электромагнитные расцепители и другие узлы автомата
размещены в корпусе 14,
изготовленном из прессматериала. Корпус 14
закрывается крышкой 18, имеющей прорезь для перемещения рукоятки 20, с
другой стороны — дном 1.
Контакты 27 коммутирующего устройства прикреплены к
корпусу 14, а контакты 28 при помощи пружины 25 и стержня 26— к барабану
23. Механизм управления состоит из системы рычагов, стойки 24 и пружины
21, обеспечивающих мгновенное замыкание и размыкание контактов 27, 28
независимо от скорости движения рукоятки. Система рычагов одним концом
оси крепится к барабану 23, другим через пружину 21 — к рукоятке 20.
Барабан 23 связан со стойкой 24 осью 22.
Автомат включают перемещением рукоятки 20 из положения а в положение в.
Движение рукоятки 20 через пружину 21, систему рычагов механизма
управления передается барабану 23. Вместе с барабаном перемещаются
контакты 28, замыкая цепь. Система рычагов удерживается в определенном
положении рычагом 13. Отключение автомата вручную производится обратным
движением рукоятки.
Автоматическое отключение автомата производится расцепителем при токах
перегрузки и токах короткого замыкания независимо от того, удерживается
или не удерживается рукоятка 20 во включенном положении. Расцепитель
состоит из реле, коромысла, рейки и механизма свободного расцепления.
Реле расцепителя с гидравлическим замедлением представляет собой
электромагнитную систему с двумя подвижными частями: якорем 9 и
плунжером 2. Якорь и плунжер являются частью магнитопровода. Плунжер 2 и
пружина 6 перемещаются внутри трубки 3. Трубка размещена внутри катушки
4. В трубку заливается кремнийорганическая жидкость 5, замедляющая
движение плунжера.
Якорь 9 притягивается к полюсному наконечнику 7 при токах перегрузки
(1,2—2)/п, когда плунжер подходит к полюсному наконечнику. При токах
отсечки и больших якорь притягивается до подхода плунжера. Движение
якоря через коромысло 10 передается рейке 12. Перемещение рейки выводит
из зацепления рычаг 13 механизма свободного расцепления, который
приводит в движение систему, рычагов механизма управления. Оба механизма
под действием пружины 21 возвращаются в первоначальное положение.
Барабан 23 поворачивается. Контакты 28, 27 размыкаются, производя
двойной разрыв цепи. Рукоятка 20 занимает положение б. Якорь 9 и рейка
12 под действием пружин 8 и У У возвращаются в исходное положение. Для
включения автомата после автоматического отключения необходимо перевести
рукоятку 20 в положение а, для того чтобы рычаг 13 вошел в зацепление с
рейкой, а затем в положение в. Применяемые на тепловозе М62 автоматы
типа АК-63-2М являются двухполюсными без устройства гидравлического
замедления расцепителя. В этих автоматах отсутствует гидравлическая
трубка, а плунжер расцепителя закреплен внутри катушки неподвижно.
Технические данные автоматов: номинальное напряжение постоянного тока —
240 В, номинальный ток — 1,2 А, кратность тока отсечки по отношению к
номинальному току — 5.
