Электропневматические вентили и тяговые электромагниты тепловоза М62
Клапан песочницы КЛП-32 тепловоза М62
На стальном основании расположены три электропневматических вентиля типа ВВ-32. Вентили имеют общий подвод сжатого воздуха, отдельные выходные отверстия к управляемым воздушным магистралям. Номинальное давление воздуха в клапане — 5 кгс/см2; максимальное давление воздуха — 6,75кгс/см2, масса аппарата — 5,7 кг.
Тяговые электромагниты тепловоза
М62
Тяговый электромагнит ЭТ-52Б (рис. 124, а)
предназначен для работы в качестве электромагнитного привода регулятора
дизеля.
Магнитная система электромагнита — прямоходовая, якорь имеет конический
стоп: обмотка намотана на латунную гильзу, изолированную миканитом и
залитую вместе с сердечником компаундом на основе эпоксидной смолы.
Стальной кожух электромагнита имеет на наружной стороне резьбу для
ввинчивания магнита в корпус объединенного регулятора частоты вращения
вала дизеля.
Тяговый электромагнит ЭТ-54Б (рис. 124, б) представляет собой катушку с
втяжным якорем, имеющим усеченно-конический конец.
Обмотка намотана на латунную гильзу, изолированную
миканитом. Концы обмотки припаяны к выводам штепсельного разъема.
Магнито-провод (кожух, сердечник, фланец) и обмотка со штепсельным
разъемом залиты компаундом на основе эпоксидной смолы. Ход якоря
регулируется винтом.
Технические данные электромагнитов приведены в табл. 14.
Таблица 14
|
Основные данные |
Тип аппарата |
|
|
ЭТ-52Б |
ЭТ-54Б |
|
|
Номинальное напряжение, В |
75 |
75 |
|
Минимальное напряжение включения, В |
— |
26 |
|
Усилие на якоре при минимальном нап- ' ряжении и притянутом якоре, не менее, кгс |
|
4 |
|
Усилие на якоре при минимальном напряжении и зазоре 5 мм, не менее, кгс |
— |
' 0,3 |
|
Тяговое усилие при зазоре 2,5 мм, не менее, кгс |
1,5 |
|
|
Тяговое усилие при втянутом якоре, не менее, кгс |
3 |
_ |
|
Минимальный ток срабатывания, А . . |
0,12 |
0,11 |
|
Максимальный ход, м-м |
2,5 |
— |
|
Диаметр провода, мм |
0,2 |
0,25 |
|
Тип провода |
ПЭТВ |
ПЭТВ |
|
Число витков |
10 000 |
6500 |
|
Сопротивление катушки при 20° С, Ом . |
445 |
220 |
|
Потребляемая мощность, Вт |
12,5 |
25 |
|
Масса аппарата, кг |
0,73 |
1,45 |

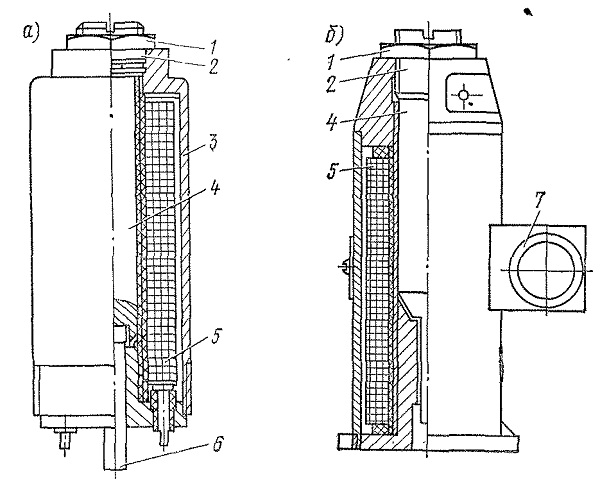

Рис. 124. Тяговые электромагниты: а — электромагнит ЭТ-52Б; б— электромагнит ЭТ-54Б; 1 — гайка; 2 — винт; 3 г- цилиндр; 4 — якорь; 5 — катушка; 6 — шток; 7 — штепсельный разъем
