Контактор электропневматический групповой ПКГ-565 тепловоза М62
Контактор (рис. 107) служит для ослабления
возбуждения тяговых электродвигателей. Аппарат представляет собой
многополюсный контактор с шестью силовыми контактными элементами
мо-стикового типа и двумя блокировочными групповыми контактами. Силовые
контактные элементы состоят из подвижных и неподвижных контактов,
закрепленных на контак-тодержателях, изготовленных из пластмассы.
Контакто держатели подвижных контактов смонтированы на общем подвижном
штоке. Контактодержатели неподвижных контактов закреплены на верхней и
нижней рамах. Шток перемещается и замыкает контакты под действием
пневматического . привода диафрагменного типа. Приводом управляет
электропневматический вентиль.
Отключение аппарата происходит под действием
отключающей пружины при снятии напряжения с катушки вентиля и выключении пневматического привода.

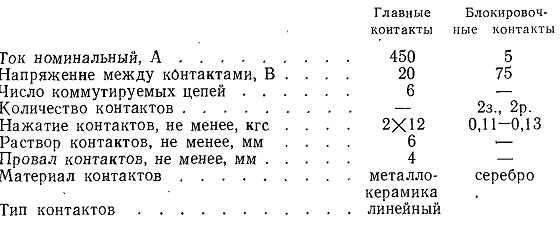

Технические данные контактора
Пневматический привод
Рабочий диаметр диафрагмы, мм ... . 160
Ход штока, мм......................13±2
Тип включающего вентиля..............ВВЗ

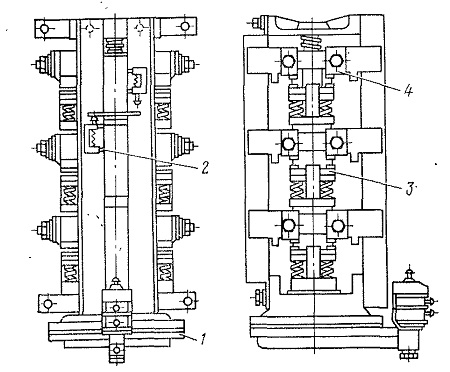

Рис. 107. Контактор ПКГ-565:
1 — пневматический привод; 2 — контакт блокировочный; 3 — подвижной
силовой контактодержатель; 4 — неподвижный силовой контактодержатель
