Соединительная муфта дизеля 14Д40 тепловоза М62

Соединительная муфта дизеля 14Д40 тепловоза М62

Муфта (рис. 50) соединяет коленчатый вал дизеля с валом ротора генератора. Муфта состоит из двух дисков: ведущего 2 и ведомого 5, между которыми расположен пакет тонких стальных пластин. Пакет пятью призонными болтами 1 крепится к ведущему диску 2, а пятью призонными болтами 3 — к ведомому диску 5. Ведущий диск имеет зубья для проворачивания коленчатого вала дизеля при помощи валоповоротного механизма.

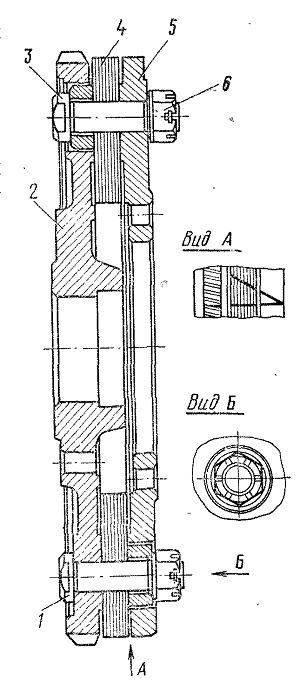

Рис. 50. Соединительная муфта:
1,3 — болты; 2 — ведущий диск; 4 — пакет пластин; 5 — ведомый диск; 6 — гайка
