Схема электрическая принципиальная цепей освещения тепловоза ТЭ3

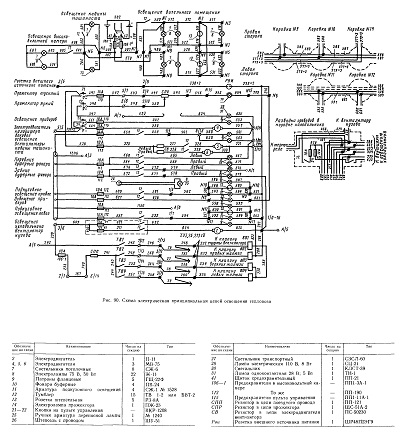

Рис. 90. Схема электрическая принципиальная цепей освещения тепловоза
