Якорь тягового генератора МПТ 99/47А тепловоза
ТЭ3
Якорь генератора (рис. 54) собран на валу,
изготовленном из поковки стали 45. Цельнокованый фланец вала служит для
соединения с валом дизеля. Со стоооны коллектора на валу насажен
роликоподшипник.
К свободному концу вала за подшипником прикреплена полумуфта для
сочленения с редуктором передачи к двухмашинному агрегату и вентилятору
охлаждения тяговых двигателей передней тележки.
Якорь имеет сварной остов, состоящий из двух литых стальных втулок и
шести ребер, связанных распорками. Остов якоря насажен на вал горячей
посадкой. На ребра остова надеты обмоткодержатель и листы якорного
сердечника, спрессованные под большим давлением и удерживаемые корпусом
коллектора, который насажен
на выступающие концы ребер остова якоря и закреплен
поперечными шпонками. Листы сердечника якоря насажены на ребра остова с
напряженной посадкой и удерживаются от проворачивания, кроме
призматической шпонки, тремя цилиндрическими шпонками, туго забитыми под
развертку.
Сердечник якоря набран из листов электротехнической стали марки Э-12
толщиной 0,5 мм. Листы изолированы друг от друга двухслойным лаковым
покрытием с термической запечкой. В теле сердечника расположено в три
ряда 120 вентиляционных отверстий диаметром 22 мм. Число пазов для
обмотки якоря 148.

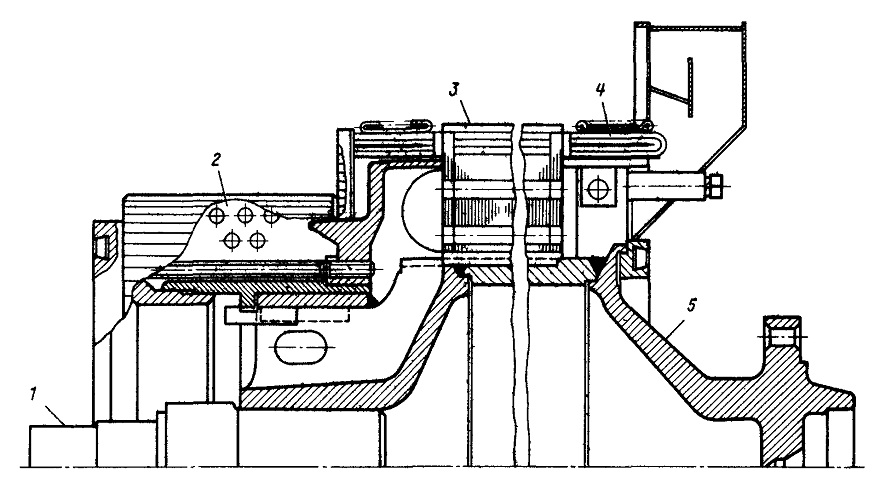

Рис. 54. Якорь генератора:
1 — вал, 2 — коллектор; 3 — сердечник; 4 — обмотка; 5 — остов
