УСТАНОВКА И ПРИВОД ВСПОМОГАТЕЛЬНЫХ СИЛОВЫХ МЕХАНИЗМОВ ТЕПЛОВОЗА 2ТЭ10Л

Гидромуфта привода вентилятора холодильной камеры тепловоза 2ТЭ10Л

Гидромуфта привода вентилятора установлена на двух литых опорах в проходе шахты холодильной камеры и прикреплена к опорам четырьмя болтами диаметром 20 мм. Между опорными лапами гидромуфты и опорами установлен набор регулировочных прокладок для обеспечения заданных углов наклона карданных валов. После проверки положения карданных валов опоры гидромуфты привода вентилятора приваривают с трех сторон к раме, а гидромуфту штифтуют двумя коническими штифтами.

Привод двухмашинного агрегата, редуктора подвозбудителя, гидромуфты вентилятора и вентилятора холодильника осуществляется карданными валами. Карданные валы (рис. 198) по осям крестовин имеют размеры: между двухмашинным агрегатом и передней промежуточной опорой — 420 мм, между опорой и передним редуктором — 665, между задним распределительным редуктором и редуктором привода подвозбудителя и от последнего к гидроприводу — 708, между гидроприводом вентилятора и подпятником — 1323 мм.

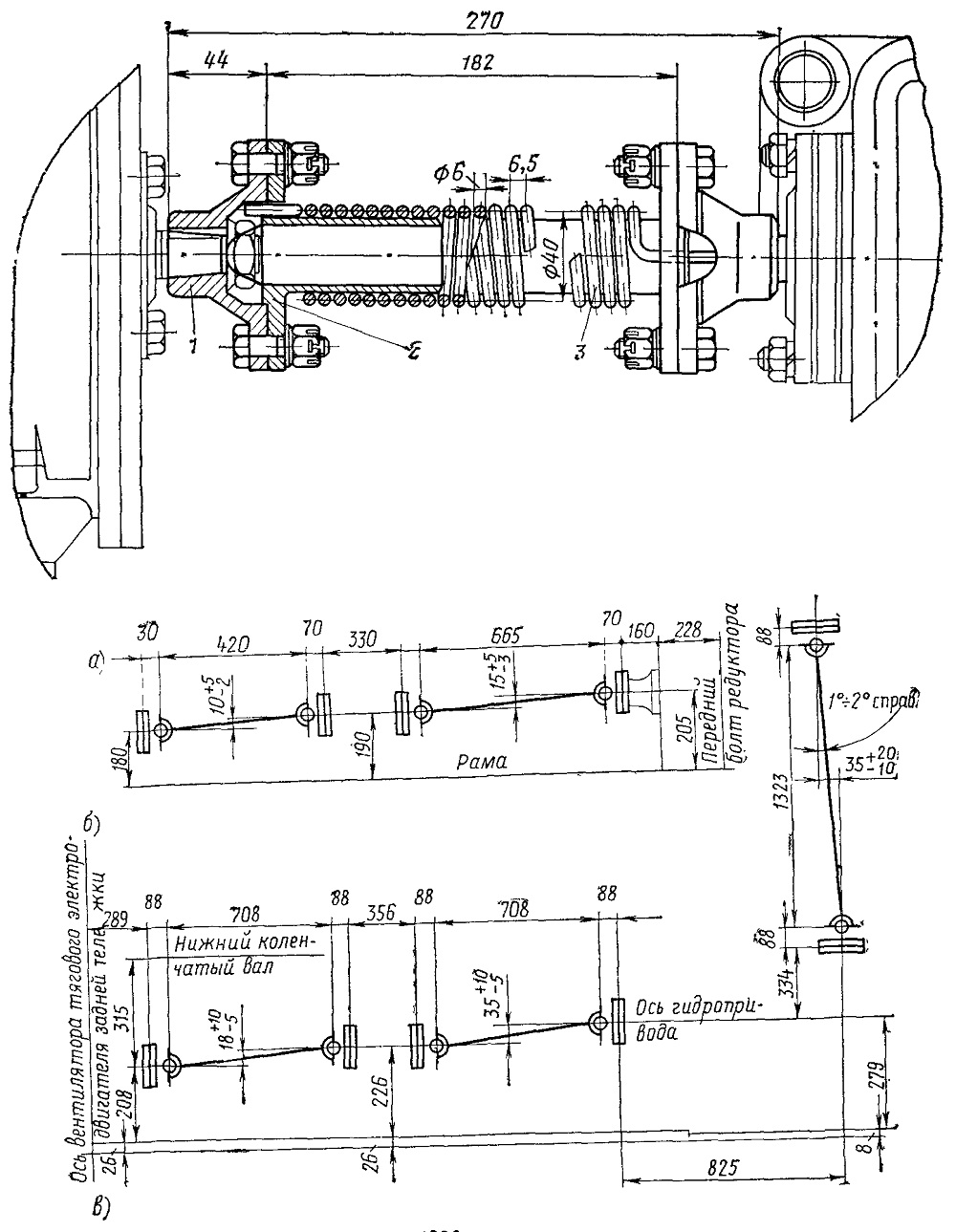

Рис. 197. Привод синхронного подвозбудителя:
1, 2 — фланцы; 3 — пружина

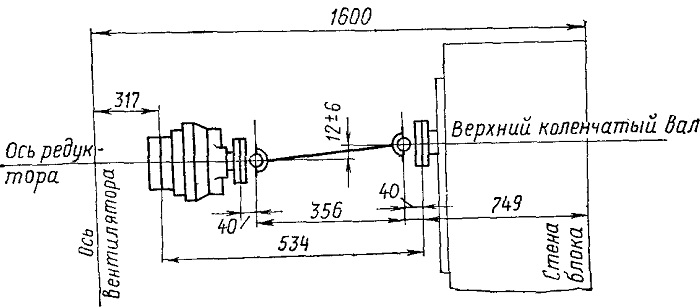

Рис. 198. Схема установки карданных валов привода силовых механизмов а — со стороны главного генератора; 6 — со стороны холодильной камеры; в — привод вентилятора охлаждения главного генератора
