ПРОТИВОПОЖАРНЫЕ СРЕДСТВА ТЕПЛОВОЗА ТЭП10Л
Генератор высокократной пены ГВП-100 тепловоза 2ТЭ10Л
Генератор высокократной пены (рис. 188). Водный
раствор пенообразователя, пройдя разобщительный пробковый кран 1 ,
попадает во внутреннюю полость корпуса центробежного распылителя 2.
Затем через тангенциальные про-рези проходит внутрь вихревой камеры 3.
Йз вихревой камеры раствор выходит через сопловое отверстие диаметром
8,4 мм в виде резко расширяющейся распыленной струи. Распыленная струя
раствора врывается через коллектор 4 в диффузор 5 корпуса генератора
пены. При этом она увлекает с собой воздух из атмосферы. Поток воздуха и
капли мелкораспыленного раствора попадают на пакет сеток 6. Образование
пены происходит путем выдувания через ячейки сетки пенных пузырьков,
образующихся из водного раствора пенообразователя, который в смеси с
воздухом в виде пленки покрывает поверхность сетки. Насадок 7 служит для
придания направления струе, а кран 1 — для приведения в действие
генератора пены или прекращения его работы.

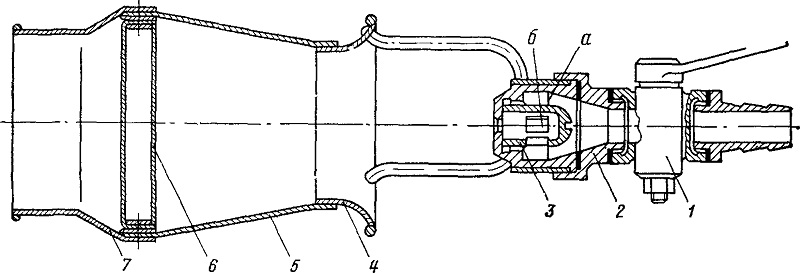

Рис. 188. Генератор высокократной пены ГВП-100
I — разобщительный пробковый кран; 2— корпус центробежного распылителя;
3— вихревая камера; 4— коллектор; 5 — диффузор корпуса генератора пены;
6 — пакет сеток; 7—насадок корпуса генератора; а — внутренняя полость
корпуса центробежного распылителя; 0 - тангенциальные прорези
