СИСТЕМА ЦЕНТРАЛИЗОВАННОГО ВОЗДУХОСНАБЖЕНИЯ (ЦВС) ТЕПЛОВОЗА ТЭМ7
Блок фильтров ЦВС тепловоза ТЭМ7
(рис. 75) съемный. Он установлен в кузове
машинного помещения и состоит из каркаса, кассет, жалюзи с приводом.
Каркас 4 блока фильтров представляет сварную конструкцию арочного типа.
В каркасе в два яруса с небольшим наклоном наружу установлены 32
унифицированные
многослойные проволочные кассеты
3 размером 495X410X50 мм.
Кассеты нижней частью вставлены в желоб, а в серединах боковин прижаты
пружинными зажимами к рамкам с резиновыми прокладками. Атмосферная
влага, задерживаемая кассетами, из желобов стекает в поддоны, из которых
через штуцера 7 удаляется по трубкам наружу кузова.
Кассеты для промывки можно снимать через нижний 6 или верхний 2 люк
каркаса фильтров.
Жалюзи 1 с поворотными створками установлены для предотвращения
забивания кассет снегом или песком (при сильном снегопаде или песчаной
буре).
В случае непогоды можно закрыть жалюзи с помощью тумблера на пульте
управления. При этом необходимо открыть люки 5 для забора воздуха из
кузова. Можно закрыть жалюзи с одной наветренной стороны, перекрыв
краником воздух к соответствующим пневмоцилиндрам привода (с открытием
люков
5 этой же стороны). Предусмотрен ручной привод жалюзи.
Для удобства работы внутри блока фильтров имеются светильник и лестница
для подъема на крышку при снятом верхнем люке.

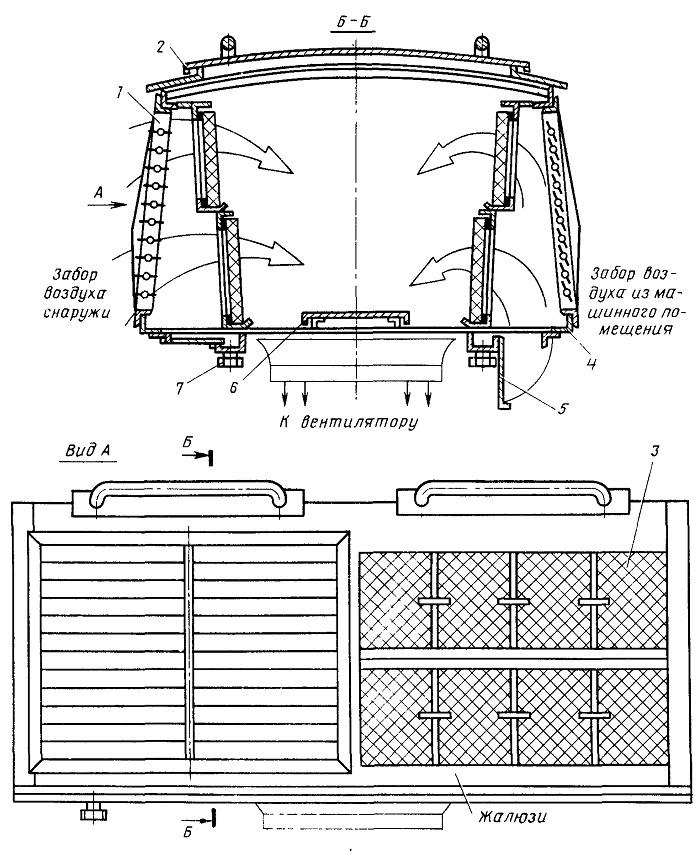

Рис. 75. Блок фильтров ЦВС:
1—жалюзи, 2—съемный люк; 3—проволочная кассета, 4—каркас блока фильтров;
5, 6—люки, 7—штуцер
