СТРУКТУРНАЯ СХЕМА ЭЛЕКТРИЧЕСКОЙ ПЕРЕДАЧИ ТЕПЛОВОЗА ТЭМ7

Глава IV. ЭЛЕКТРИЧЕСКАЯ ПЕРЕДАЧА ТЕПЛОВОЗА ТЭМ7

СТРУКТУРНАЯ СХЕМА ЭЛЕКТРИЧЕСКОЙ ПЕРЕДАЧИ ТЕПЛОВОЗА ТЭМ7

На тепловозе ТЭМ7 реализована электрическая передача переменно-постоянного тока, структурная схема которой приведена на рис. 76.

Тяговые электрические двигатели постоянного тока Э1— Э8 получают питание от генератора переменного тока Г, имеющего независимое возбуждение, через выпрямительную установку УВ. Система автоматического регулирования САР обеспечивает получение тяговых характеристик путем изменения возбуждения генератора, а также путем двухступенчатого ослабления поля тяговых электродвигателей.

Регулятором возбуждения генератора является управляемый выпрямитель возбуждения УВВ, который в зависимости от тока в тяговых двигателях и напряжения на зажимах выпрямительной установки изменяет ток возбуждения генератора. Ток, протекающий в тяговых двигателях, измеряется четырьмя трансформаторами постоянного тока
1ТПТ—4ТПТ. Управляющие сигналы, пропорциональные току, протекающему через 1ТПТ—4ТПТ, поступают на схему выделения максимального сигнала ВМ, т. е. САР работает по сигналу максимально нагруженной пары тяговых электродвигателей. Сигнал по напряжению выделяется трансформатором постоянного напряжения ТПН. Сигналы, пропорциональные току тяговых двигателей и напряжению выпрямительной установки, выделяются в селективном узле СУ и сравниваются в узле сравнения УС с сигналами задания напряжений, мощности и тока, получаемыми с блока задания возбуждения ВЗВ и икдуктивиого датчика ИД, и в зависимости от полученных результатов выдается команда через блок управления возбуждением БУВ на изменение возбуждения генератора. Независимая обмотка возбуждения генератора питается напряжением, снимаемым с возбудителя В. Питание обмотки возбуждения возбудителя и питание БУВ постоянным током осуществляются от стартер-генератора СГ.

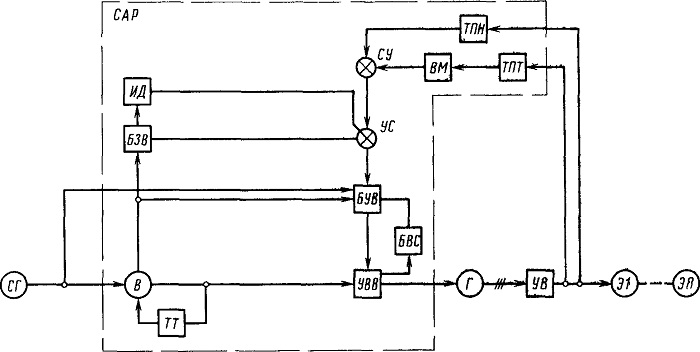

Рис 76 Структурная схема электрической передачи тепловоза

вкладка рис1 Электрическая схема запуска двигателя

вкладка рис2 Электрическая схема управления возбуждением тягового генератора

вкладка рис3 Электрическая схема освещения и сигнализации

вкладка рис4 Электрическая схема АЛСН вспомогательного оборудования

вкладка рис5 Электрическая схема силовая

Вкладка Рис. 6. Схема разводки проводов по аппаратам

Вкладка Рис. 7. Схема разводки электрических проводов по аппаратам и клеммным рейкам

Вкладка Рис. 94. Компоновка электрического оборудования
