ФОРМИРОВАНИЕ ТЯГОВЫХ ХАРАКТЕРИСТИК ГЕНЕРАТОРА ТЕПЛОВОЗА ТЭМ7
Задание уровня тяговых характеристик генератора тепловоза ТЭМ7
Задание уровня тяговых характеристик осуществляется
блоком задания возбуждения БЗВ и индуктивным датчиком ИД. Питающая
обмотка БЗВ (см. вкладку рис. 5) включена параллельно первичной обмотке
распределительного трансформатора 2ТР через органичи-вающий резистор
R64. Напряжение на БЗВ подается по цепи: зажим С1 возбудителя, 721.1,
ПР11, 723.3, зажим HI ТТ, 723.1, зажим 1 на 1ТР, 723.6, зажим 1 на 2ТР,
723.5, R64, 765.2, контакт 1 на разъеме БЗВ и зажим С2 возбудителя,
733.3, зажим ~2 УВВ, 733.2, XI 1.31,
733.1, зажим 2 на 1ТР, 733.6,
зажим 2 на 2ТР, 733.5, контакт
4 на разъеме БЗВ. Нагрузкой БЗВ служит резистор задания уровня
напряжения, мощности и отсечки тока R72. Величина напряжения, снимаемого
с БЗВ и поступающего на R72, пропорциональна частоте выходного
напряжения возбудителя и, следовательно, пропорциональна частоте
вращения вала дизеля. При постоянной, заданной по позициям контроллера
частоте вращения коленчатого вала дизеля величина напряжения на выходе
БЗВ также постоянна и достигает максимальной величины (около 40 В) при
выходе дизеля на полные обороты на 8-й позиции контроллера машиниста. На

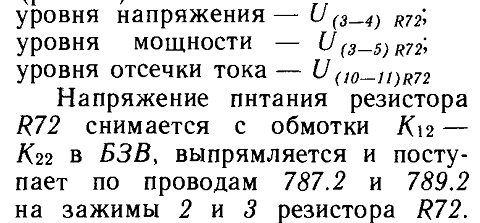

резисторе задания R72 образуется постоянное для каждой позиции падение
напряжения, которое и представляет собой задание (рис. 82):
