ФОРМИРОВАНИЕ ТЯГОВЫХ ХАРАКТЕРИСТИК ГЕНЕРАТОРА ТЕПЛОВОЗА ТЭМ7

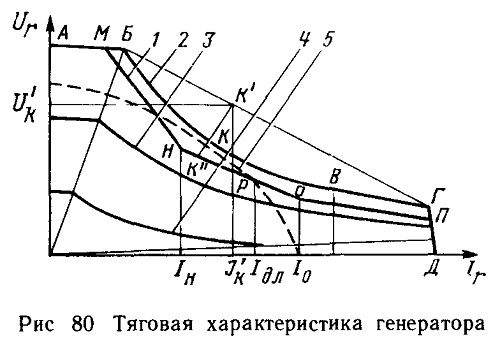

Формирование тяговых характеристик генератора (рис. 80) осуществляется за счет изменения величины напряжения на выходе возбудителя и за счет изменения выпрямленного напряжения, снимаемого с управляемого выпрямителя возбуждения УВВ. Первое достигается за счет изменения частоты вращения ротора возбудителя при изменении частоты вращения дизеля контроллером. Выпрямленное напряжение регулируется за счет изменения времени открытого состояния тиристоров + Т и — Т. Первоначально тиристоры в УВВ закрыты и при подаче на иих переменного напряжения возбудителя (рис. 81, а) на выходе УВВ напряжение равно нулю. Если на управляющий электрод тиристора подать положительное напряжение (достаточного кратковременного импульса), то он откроется и через него потечет ток. В УВВ использована мостовая (двухполупе-риодная) схема выпрямления. В этом случае один тиристор будет работать в положительный полупе-риод, другой — в отрицательный (рис. 81, б). На выходе УВВ

снимается пульсирующее напряжение, которое и является напряжением питания обмотки возбуждения генератора.

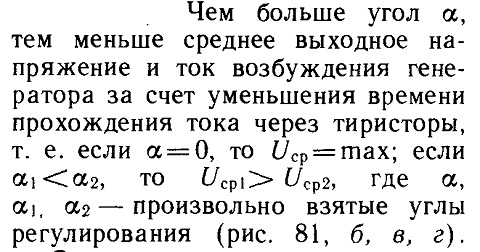

Промежуток времени от момента подачи положительной полуволны переменного напряжения с возбудителя на анод тиристора +Т до момента подачи импульса на управ-ляющий электрод тиристора называется углом регулирования а (угол зажигания).

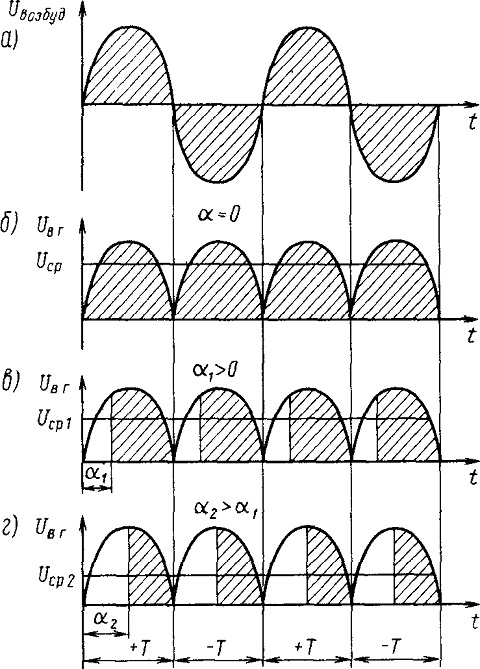

Рис 81 Формирование напряжения питания возбуждения тягового генератора
