§ 32. УКЛАДКА НОВОГО Ж/Д ПУТИ (С ПОСТАНОВКОЙ НА НОВЫЙ ЩЕБЕНЬ) - ЧАСТЬ 3

Изготовление новых шипов для скоб с эксцентриситетом осей в 5 мм может обеспечить регулирование зазоров в пределах от 0 до 19 мм.

Однако добиться на протяжении всего участка работ точной установки стыковых зазоров, как правило, практически не удается, поэтому возникающие отступления регулируют гидравлическими разгоночными приборами (рис. 158) и приспособлениями, созданными в ПМС-13 (рис. 159), ПМС-32 (рис. 160) и другими.

Рис. 157. Схема установки стыковых зазоров различной величины с помощью шипа автоматической скобы: а—устройство шипа; б—различные стыковые зазоры

Рис. 159. Приспособление для установки стыковых зазоров ПМС-13:
а — приспособление для вывешивания звена; б — приспособление для перетяжки звена; 1—гребенка; 2—вилка; 3 — рычаг

Рис. 160. Приспособление для установки стыковых зазоров ПМС-32:
1—шпала; 2—рукоятка; 3—несущая балка; 4—опорная зубчатая штанга; 5— ролик; 6—роликовый захват

Достоинством приспособления ПМС-32 является то, что оно обеспечивает перемещение звена при регулировке зазоров без расстройства рельсо-шпальной решетки. Таких приспособлений на 25-м звене устанавливают два-три. Вращением парных рукояток на каждом приборе поперечная несущая балка поднимается по опорным зубчатым штангам, в результате звено вывешивается, после чего оно легко перекатывается по роликовым захватам, поддерживающим его под голову рельсов, до установления необходимой величины зазора. Перемещаются приборы на новое звено простой перекаткой, для чего они оборудованы роликами.

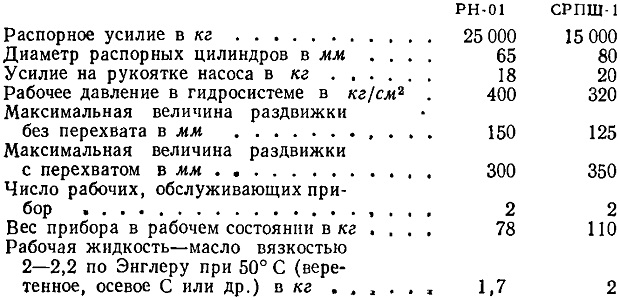

Техническая характеристика гидравлических разгоночных приборов

Помимо указанных типов гидравлических разгоночных приборов, создан разгоночный прибор РН-02, являющийся облегченной конструкцией прибора РН-01. Вес этого прибора снижен до 37 кг, распорное усилие составляет 12 000 кг.
