PE80.20-D-2000-
60F

Legend for wiring diagram of
central locking (CL)

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with CODE (FY6) Central
locking with radio
remote control
with CODE (ZU7) National
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with CODE (FY6) Central
locking with radio
remote control
with CODE (ZU8) National
version for USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (FY6) Central
locking with radio
remote control
with CODE (ZU9) National
version for Mexico



Code

Designation

Coordinate

A8

Central locking control unit

4A
12A
20A
28A
36A

A10

Airbag control unit

35L

A12

Electrical center

32L

A62

WSP control unit

2L

A82

ATA control unit

4L

F44

Central locking fuse (25 A)

5E

J16

Circuit 30 connector sleeve

6G

J19

Circuit 61 connector sleeve

36E

J46

Circuit 58 connector sleeve

38G

J47

Central locking positioning motor connector sleeve

10E

J48

Central locking positioning motor connector sleeve

9E

J366

Central locking positioning motor connector sleeve

14D
16D
21D
26E

J367

Central locking positioning motor connector sleeve

15D
18D
22D
27E

J371

Airbag crash signal connector sleeve

35E

J375

Diagnostic cable connector sleeve

33E

J431

Circuit 15R fused connector sleeve

31E

M22

Left central locking positioning motor

8L

M22S1

Left central locking/convenience locking system positioning motor rotary
tumbler switch

6K

M22S2

Left central locking/convenience locking system positioning motor
command switch

8K

M23

Right central locking positioning motor

13L

M23S1

Right central locking/convenience locking system positioning motor rotary
tumbler switch

11K

M23S2

Right central locking/convenience locking system positioning motor
command switch

13K

M24

Left sliding door central locking positioning motor

18L

M24S1

Left sliding door central locking/convenience locking system positioning
motor rotary tumbler switch

16K

M24S2

Left sliding door central locking/convenience locking system positioning
motor command switch

20K

M25

Right sliding door central locking positioning motor

23L

M25S1

Right sliding door central locking/convenience locking system positioning
motor
rotary tumbler switch

21K

M25S2

Right sliding door central locking/convenience locking system positioning
motor command switch

24K

M26

Rear door central locking positioning motor

28L

M26S1

Rear door central locking/convenience locking system positioning motor
rotary tumbler switch

26K

M26S2

Rear door central locking/convenience locking system positioning motor
command switch

29K

P17

Diagnostic socket, 16-pin

33H

S126

Interior compartment button

39L

U1

Valid for central locking with heated rear window

25A

W5

Seat frame ground point

7E

W8

Waistrail ground point

41H

X27

Right side central locking contact plate

20H
23H

X28

Left side central locking contact plate

16H
19H

X30

Right rear central locking contact plate 2-pin

25H
28H

X34

Right rear contact plate 3-pin

25H
28H

X46

Frame/roof connector (optional)

16F

X53

Left front door central locking connector

8H

X54

Left front door central locking motor connector

9H

X55

Right front door central locking connector

12H

X56

Right front door central locking motor connector

14H

X80

Frame/waistrail connector

12E
37E

X194

ATA [ATA] connector

3H

GF00.19-D-3100-
30C

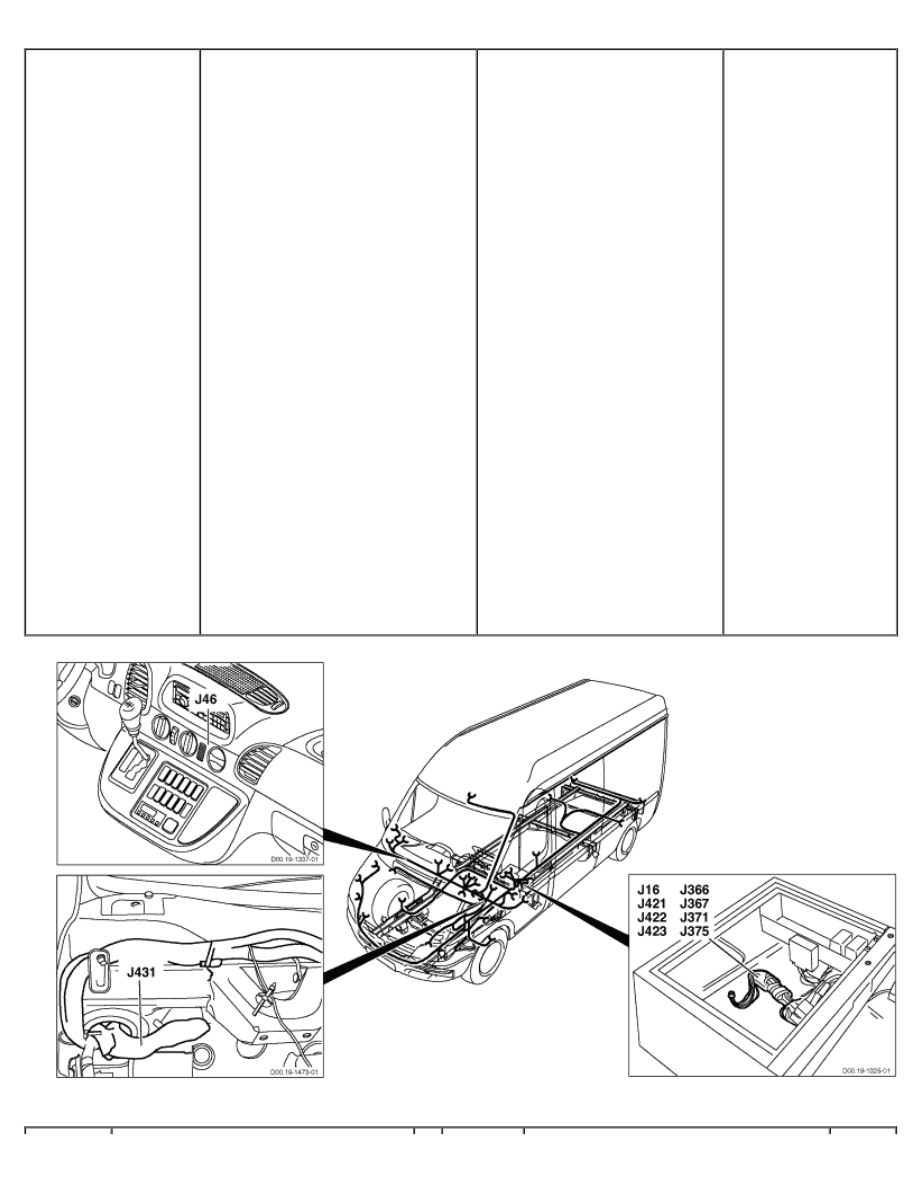

Arrangement and assignment of
terminal block connectors central
locking (CL)

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66 /67,
904.61 /66
with code (FY6) Central
locking with radio remote
control
with code (ZU7) National
version for Canada
Models 903.61/66 /67,
904.61/66
with code (FY6) Central
locking with radio remote
control
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (FY6) Central
locking with radio remote
control
with code (ZU9) National
version for Mexico



D00.19-1474-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J19

FWH/seat frame (behind rubber
grommet)

A8

Central locking control module

1.8



Circuit 61 connector sleeve

F66

Additional battery isolating relay fuse
(15 A)

1





F70

D+ relay fuse (15 A)

2





K3

Heated rear window relay

4





K78

Circuit D+ body manufacturer relay

4





K135

Daytime running lamps terminal 58L
relay

2





K136

Daytime running lamps terminal 58R
relay

2





K140

Daytime running lamps circuit 58
relay

2





X82

Frame/waistrail connector

13

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J47

FWH/seat frame (behind rubber
grommet)

A8

Central locking control unit

1.2



Central locking actuator motors
connector sleeve

X54

Left front door central locking motor
connector

2

J48

FWH/seat frame (behind rubber
grommet)

A8

Central locking control unit

1.3



Central locking positioning motor
connector sleeve

X54

Left front door central locking motor
connector

1

J366

FWH/seat frame (behind rubber
grommet)

A8

Central locking control unit

2.17



Central locking positioning motor
connector sleeve

X30

Right rear central locking contact
plate 2-pin

1





X34

Right rear contact plate 3-pin

1





X46

Frame/roof connector (optional)

5
9





X80

Frame/roof connector (optional)

7

J367

FWH/seat frame (behind rubber
grommet)

A8

Central locking control unit

2.18



Central locking positioning motor
connector sleeve

X30

Right rear central locking contact
plate 2-pin

2





X34

Right rear contact plate 3-pin

2





X46

Frame/roof connector (optional)

6
10





X80

Frame/roof connector (optional)

6

J371

FWH/seat frame (behind rubber
grommet)

A8

Central locking control unit

1.11



Airbag crash signal connector
sleeve

A10

Airbag control unit

1.20





A80

CDI control unit

2.17

J375

FWH/seat frame (behind rubber
grommet)

A8

Central locking control unit

1.12



Diagnostic cable connector sleeve

A82

EDW control unit

2.8





P17

Diagnostic socket 16-pin

12





X5.1

Additional heater connector LHS

3

J431

FWH/waistrail (next to firewall
rubber grommet)

A8

Central locking control unit

1.10



Circuit 15R, fused, connector sleeve

A12

Electrical center

4.9





X79

Frame/engine connector

7
