Arrangement and assignment of
terminal block connectors cellular
telephone (CTEL)

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (JV4) Portable
CTEL telephone
preinstallation
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (JV4) Portable
CTEL telephone
preinstallation
with code (ZU8) National
version for USA



D00.19-1382-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

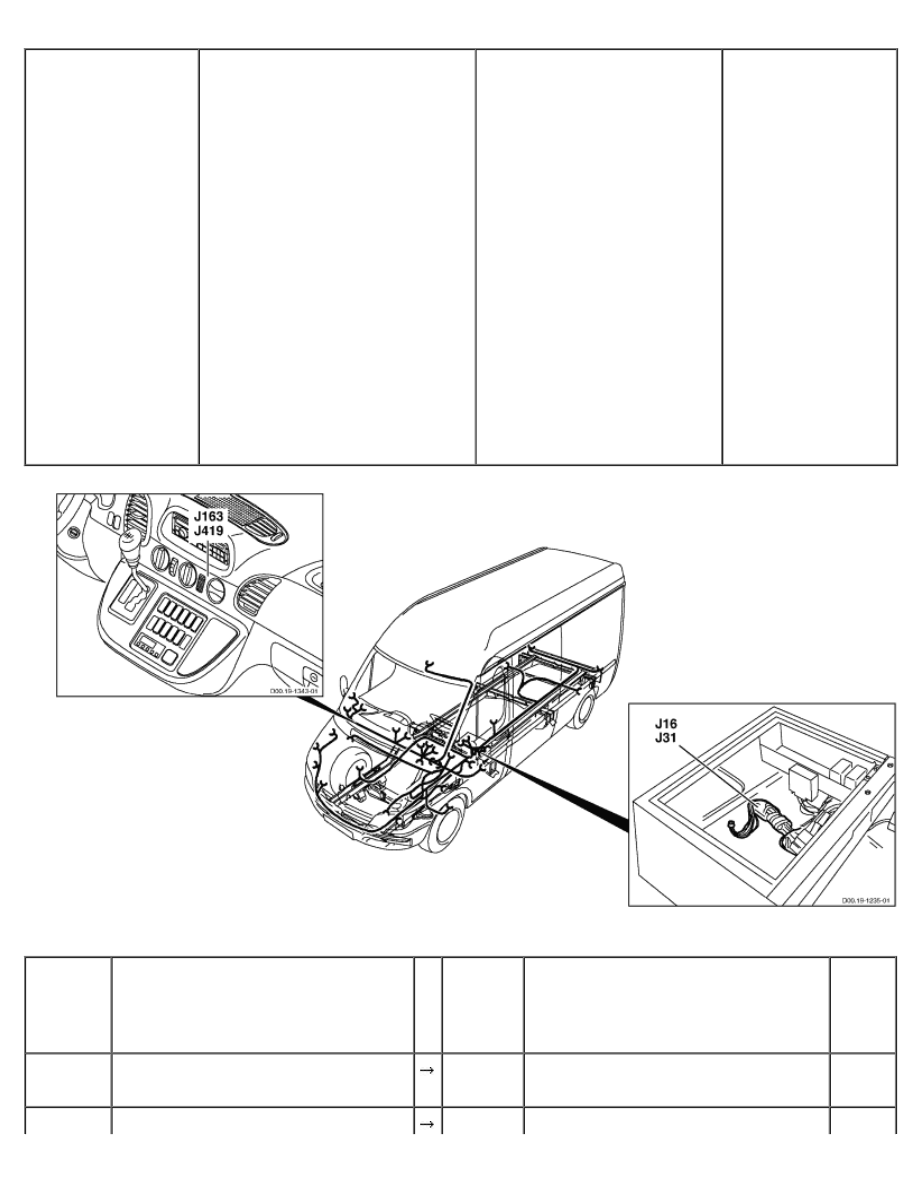

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J31

FWH/seat frame (behind rubber
grommet)

F5

ABS terminal 15 fuse

1



Circuit 15 fused connector sleeve

F52

Front passenger door power window
fuse (25 A)

1





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

J163

WWH (middle of instrument panel)

A9

Radio

1.A7



Connector sleeve, terminal 15R

W21

Active antenna (radio/telephone)

1





X79

Frame/waistrail connector

7

J419

WWH (middle of instrument panel)

X81

Frame/waistrail connector

21



Circuit 15 fused connector sleeve

X214

Portable CTEL connector

10
12

PE80.20-D-2000-99F



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A8

Central locking
control module

A8

Central locking
control module

A8

Central locking
control module

A8

Central locking
control module

A8

Central locking
control module

A10

Airbag control
module

A12

Electrical center

A62

WSP control
module

A82

ATA 2 control
module

F44

Central locking fuse
(25 A)

J16

Circuit 30 connector
sleeve

J19

Circuit 61 connector
sleeve

J46

Terminal 58
connector sleeve

J47

Central locking
positioning motors
connector sleeve

J48

Central locking
positioning motors
connector sleeve

J366

Central locking
positioning motors
connector sleeve

J366

Central locking
positioning motors
connector sleeve

J366

Central locking
positioning motors
connector sleeve

J366

Central locking
positioning motors
connector sleeve

J367

Central locking
positioning motors
connector sleeve

J367

Central locking
positioning motors
connector sleeve

J367

Central locking
positioning motors
connector sleeve

J367

Central locking
positioning motors
connector sleeve

J371

Airbag crash signal
connector sleeve

J375

Diagnostic line
connector sleeve

J431

Circuit 15R fused
connector sleeve

M22

Left central locking
positioning motor

M22s1 Left central

locking/convenience
locking system
positioning motor
rotary tumbler
switch

M22s2 Left central

locking/convenience
locking system
positioning motor
command switch

M23

Right central locking
positioning motor

M23s1 Right central

locking/convenience
locking system
positioning motor
rotary tumbler
switch

M23s2 Right central

locking/convenience
locking system
positioning motor
command switch

M24

Left sliding door
central locking
positioning motor

M24s1 Left sliding door

central
locking/convenience
locking system

positioning motor
rotary tumbler
switch

M24s2 Left sliding door

central
locking/convenience
locking system
positioning motor
command switch

M25

Right sliding door
central locking
positioning motor

M25s1 Right sliding door

central
locking/convenience
locking system
positioning motor
rotary tumbler
switch

M25s2 Right sliding door

central
locking/convenience
locking system
positioning motor
command switch

M26

Rear door central
locking positioning
motor

M26s1 Rear door central

locking/convenience
locking system
positioning motor
rotary tumbler
switch

M26s2 Rear door central

locking/convenience
locking system
positioning motor
command switch

P17

Diagnostic socket,
16-pin

S126

Interior pushbutton

U1

Valid for central
locking with rear
window defroster

W5

Ground point seat
frame

W8

Ground point

(waistrail)

X27

Right side central
locking contact plate

X27

Right side central
locking contact plate

X28

Left side central
locking contact plate

X28

Left side central
locking contact plate

X30

Right rear central
locking contact
plate, 2-pin

X30

Right rear central
locking contact
plate, 2-pin

X34

Right rear contact
plate, 3-pin

X34

Right rear contact
plate, 3-pin

X46

Frame/roof
connector (SA)

X53

Left front door
central locking
connector

X54

Left front door
central locking
connector, engine

X55

Right front door
central locking
connector

X56

Right front door
central locking
connector, engine

X80

Frame/waistrail
connector

X80

Frame/waistrail
connector

X194

ATA 2 connector
