GF00.19-D-3100-
35C

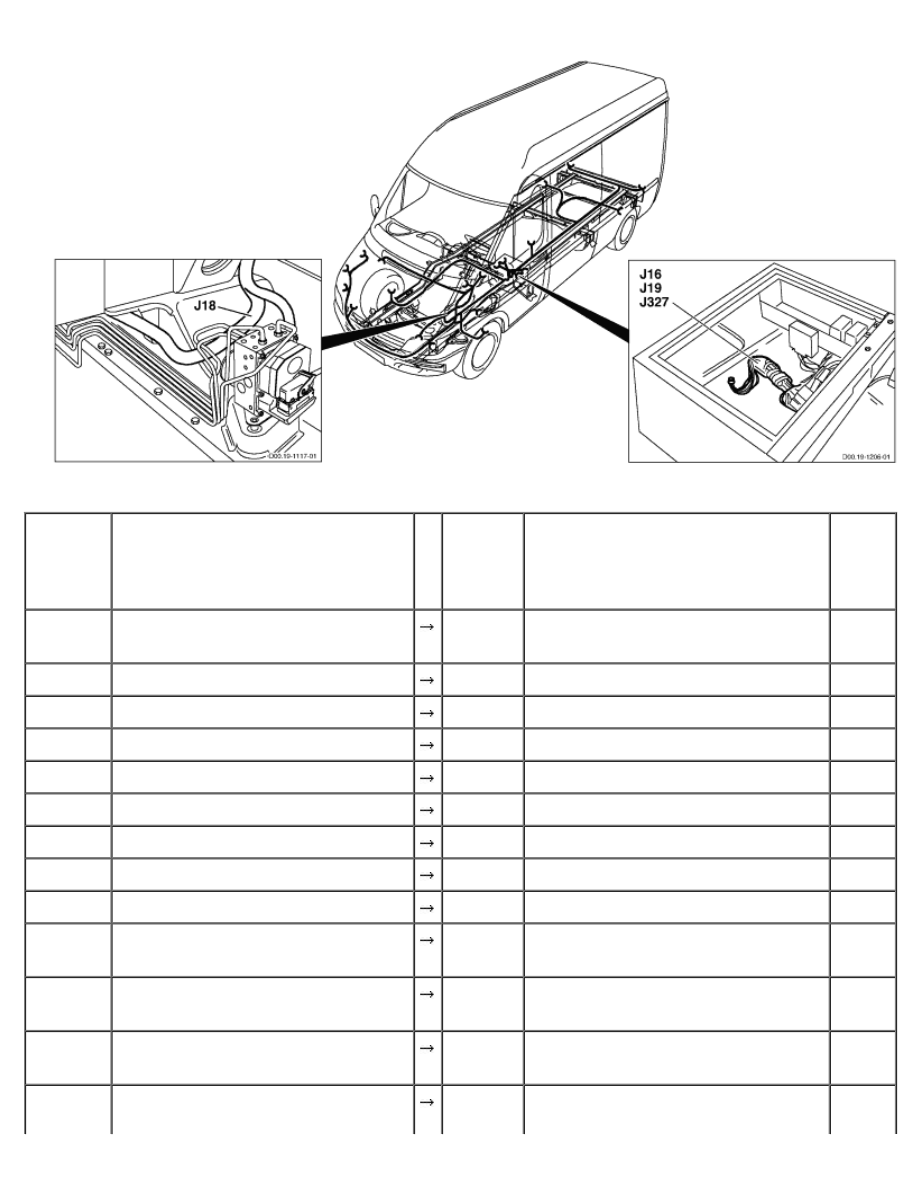

Arrangement and assignment of
terminal block connectors interior
sockets

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (EK1) Terminal
strip for electrical connection
at driver seat frame
with code (ES5) Power outlet
12 V in instrument panel
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (EK1) Terminal
strip for electrical connection
at driver seat frame
with code (ES5) Power outlet
12 V in instrument panel
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (EK1) Terminal
strip for electrical connection
at driver seat frame
with code (ES5) Power outlet
12 V in instrument panel
with code (ZU9) National
version for Mexico



D00.19-1217-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J18

FWH/engine compartment (behind
battery)

A10

Airbag control unit

1.5



Circuit 15 fused connector sleeve

A12

Electrical center

4.3





A80

CDI control unit

2.13





K79

Circuit 15 body manufacturer relay

4





P15

Instrument cluster

2.10

J19

FWH/seat frame (behind rubber
grommet)

A8

Central locking control module

1.8



Circuit 61 connector sleeve

F66

Additional battery isolating relay fuse
(15 A)

1





F70

D+ relay fuse (15 A)

2





K3

Heated rear window relay

4





K78

Circuit D+ body manufacturer relay

4





K135

Daytime running lamps terminal 58L
relay

2





K136

Daytime running lamps terminal 58R
relay

2





K140

Daytime running lamps circuit 58
relay

2





X82

Frame/waistrail connector

13

J327

FWH/seat frame (behind rubber
grommet)

F115

Circuit D+ body manufacturer fuse
(10 A)

1



Circuit 30 unfused connector sleeve

F116

Circuit 30 body manufacturer fuse
(25 A)

1





F117

Circuit 15 body manufacturer fuse
(15 A)

1





J16

Circuit 30 connector sleeve



PE82.10-D-2100-99F



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A12

Electrical center

E25

Left headlight

E25e64 Left low beam

E26

Right headlight

E26e63 Right low beam

F148

Daytime running
lamps relay fuse
(10 A)

F40

Daytime running
lamps fuse

F41

Daytime running
lamps fuse

F68

Daytime running
lamps fuse

F70

D+ relay fuse (15
A)

J148

Circuit 56b
connector sleeve

J148

Circuit 56b
connector sleeve

J148

Circuit 56b
connector sleeve

J16

Circuit 30
connector sleeve

J19

Circuit 61
connector sleeve

J19

Circuit 61
connector sleeve

J19

Circuit 61
connector sleeve

J33

Circuit 58
connector sleeve

J341

Circuit 30, fused,
connector sleeve

J341

Circuit 30, fused,
connector sleeve

J4

Circuit 58R
connector sleeve

J446

Circuit 58
connector sleeve

J46

Circuit 58
connector sleeve

J79

Circuit 58L
connector sleeve

J89

Circuit 56b

connector sleeve

J89

Circuit 56b
connector sleeve

J89

Circuit 56b
connector sleeve

K135

Daytime running
lamps circuit 58L
relay

K136

Daytime running
lamps circuit 58R
relay

K140

Daytime running
lamps circuit 58
relay

K26

Circuit D+ relay

K68

daytime running
lamps relay

K69

daytime running
lamps relay

W5

Ground point seat
frame

W5

Ground point seat
frame

W5

Ground point seat
frame

W5

Ground point seat
frame

X79

Frame/waistrail
plug connection

PE82.10-D-2100-
60F

Electric circuit wiring diagram
legend daytime dipped headlight

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61 /66 /67,
904.61 /66
with CODE (L05) Automatic
daytime running lamps
with CODE (ZU7) Canada
national version
Models 903.61 /66 /67,
904.61 /66
with CODE (L05) Automatic
daytime running lamps
with CODE (ZU8) USA
national version



Code

Designation

Coordinate

A12

Electrical center

13A

E25

Left headlamp

11A

E25

Left low beam

11B

E26

Right headlamp

15A

E26

Right low beam

15B

F40

Daytime running lamps fuse

3E

F41

Daytime running lamps fuse

10G

F68

Daytime running lamps fuse

14G

F70

D+ relay fuse (15 A)

1E

F148

Daytime running lamps relay fuse (10 A)

8G

J4

Circuit R connector sleeve 58R

18G

J16

Circuit 30 connector sleeve

4C

J19

Circuit 61 connector sleeve

2C
5G
16G

J33

Circuit 58 connector sleeve

8G

J46

Circuit 58 connector sleeve

8C

J79

Circuit 58L connector sleeve

5G

J89

Circuit 56b connector sleeve

1G
10E
14E
