J148

Circuit 56b connector sleeve

10G
11G
15G

J341

Circuit 30 fused connector sleeve

3G
17G

J446

Circuit 58 connector sleeve

7G

K26

Circuit D+ relay

1L

K68

Daytime running lamps relay

11L

K69

Daytime running lamps relay

14L

K135

Daytime running lamps circuit 58L relay

3L

K136

Daytime running lamps circuit 58R relay

17L

K140

Daytime running lamps circuit 58 relay

7L

W5

Seat frame ground point

3G
6G
12G
16G

X79

Frame/waistrail connector

7E

GF00.19-D-3100-
37D

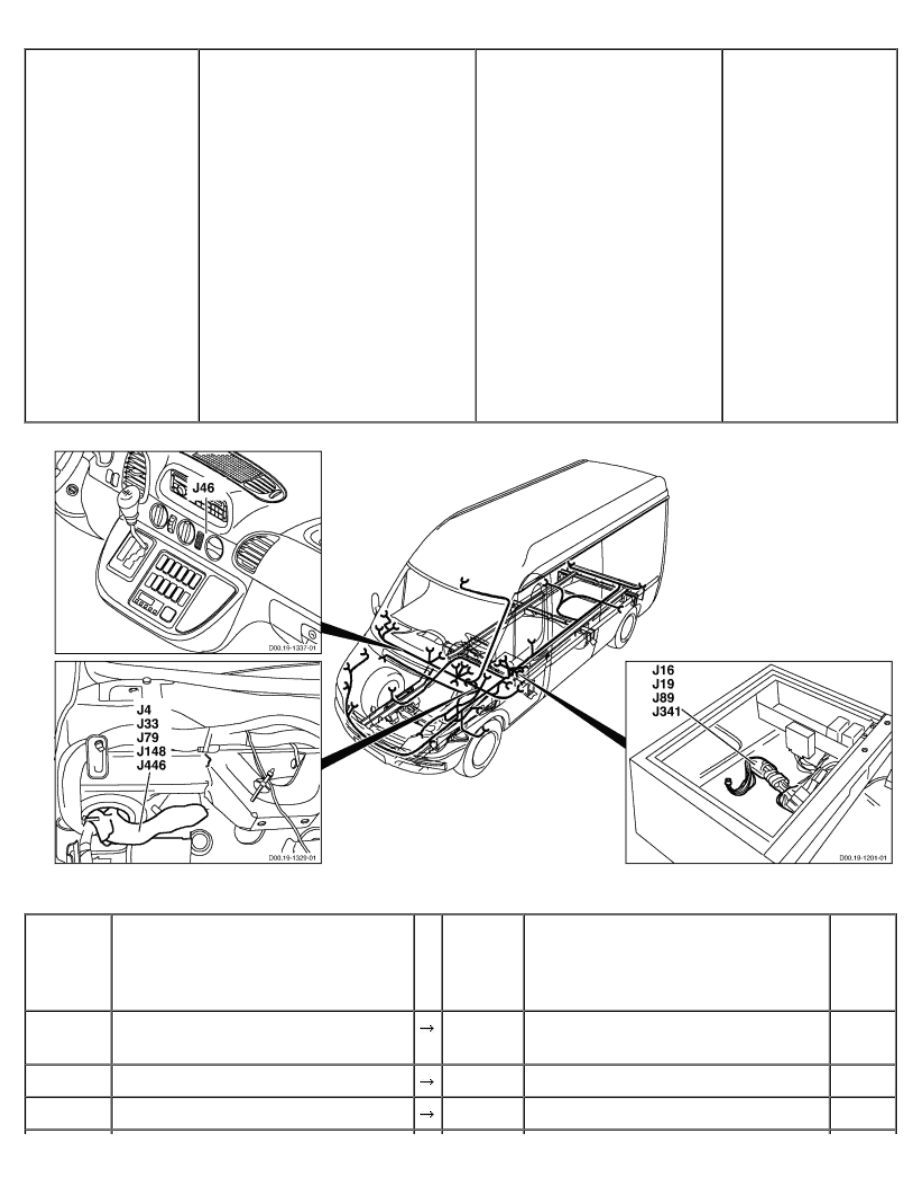

Arrangement and assignment of
terminal block connectors
daytime running lamps

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (L05) Automatic
daytime running lamps
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (L05) Automatic
daytime running lamps
with code (ZU8) National
version for USA



D00.19-1374-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J4

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

5.6



Connector sleeve, terminal 58R

E26e6

Right side light

10





E68E7

Right tail light

2





K136

Daytime running lamps terminal 58R
relay

1

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J19

FWH/seat frame (behind rubber
grommet)

A8

Central locking control module

1.8



Circuit 61 connector sleeve

F66

Additional battery isolating relay fuse
(15 A)

1





F70

D+ relay fuse (15 A)

2





K3

Heated rear window relay

4





K78

Circuit D+ body manufacturer relay

4





K135

Daytime running lamps terminal 58L
relay

2





K136

Daytime running lamps terminal 58R
relay

2





K140

Daytime running lamps circuit 58
relay

2





X82

Frame/waistrail connector

13

J33

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

5.7



Circuit 58 connector sleeve

J446

Circuit 58 connector sleeve







K140

Daytime running lamps circuit 58
relay

3





X79

Frame/waistrail connector

2

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J79

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

5.4



Connector sleeve, terminal 58L

E25e9

Left side light

10





E67e8

Left tail light

2





K135

Daytime running lamps terminal 58L
relay

1.1

J89

FWH/seat frame (behind rubber
grommet)

F41

Daytime running lamps fuse

1



Circuit 56b connector sleeve

F68

Daytime running lamps fuse

1





F70

D+ relay fuse (15 A)

1





K26

Circuit D+ relay

5

J148

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

5.13



Circuit 56b connector sleeve

E25e64

Left low beam

7





K68

Daytime running lamps relay

1
2





K69

Daytime running lamps relay

2





X79

Frame/waistrail connector

13

J341

FWH/seat frame (behind rubber
grommet)

F40

Daytime running lamps fuse

2



Circuit 30 fused connector sleeve

K135

Daytime running lamps terminal 58L
relay

5





K136

Daytime running lamps terminal 58R
relay

5

J446

FWH/waistrail (next to firewall
rubber grommet)

E25

Left headlamp

1



Circuit 58 connector sleeve

E26

Right headlamp

1





J33

Circuit 58 connector sleeve







J144

Side marker light connector sleeve







J145

Side marker light connector sleeve







K140

Daytime running lamps circuit 58

3

relay

5





P15

Instrument cluster

2.7





X26

Left rear license plate lighting
contact plate 2-pin

1





X45

Frame/roof connector (standard)

3
4

PE82.70-D-2000-99D



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A9

Car radio

B14

Driver double coil
speaker

F49

GSM 900 MHz
CTEL circuit 15 fuse
(7.5 A)

F129 CTEL/group

channel
communication,
circuit 30 fuse (10
A)

J16

Circuit 30 connector
sleeve

J31

Terminal 15
connector sleeve,
fused

J163 Circuit 15R

connector sleeve

J419 Circuit 15, fused,

connector sleeve

W8

Ground point
(waistrail)

W21 Active antenna

(radio/CTEL/group
channel
communication)

X20

Driver double coil
speaker connector

X63

CTEL antenna
connector

X67.1 GSM 900 MHz

hands-free
microphone
connector

X81

Frame/waistrail
connector

X214 Portable CTEL

preinstallation
connector, mute
function

X214 Portable CTEL

preinstallation
connector, mute
function

PE82.70-D-2000-
60D

Legend of wiring diagram of
telephone(TEL)

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with code (JV4) Portable
CTEL telephone
preinstallation
with code (EV7)
Preinstallation for hands-free
system
with code (ZU7) National
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with code (JV4) Portable
CTEL telephone
preinstallation
with code (EV7)
Preinstallation for hands-free
system
with code (ZU8) National
version for USA



Code

Designation

Coordinate

A9

Radio

4L

B14

Driver dual coil speaker

6L

F49

Telephone 900 MHz circuit 15 fuse (7.5 A)

7K

F129

Telephone/group channel communication, circuit 30 fuse (10 A)

8K

J16

Circuit 30 connector sleeve

9G

J31

Circuit 15 fused connector sleeve

7G

J163

Circuit R connector sleeve 15R

2E

J419

Circuit 15 fused connector sleeve

7E

W8

Waistrail ground point

9E

W21

Active antenna (radio/Telephone/group channel communication)

3A

X20

Driver dual coil speaker connector

5E

X63

Telephone antenna connector

2L

X67.1

900 MHz GSM hands-free microphone connector

11L

X81

Frame/waistrail connector

7H

X214

Portable CTEL preinstallation, mute function connector

5A
