Westfalia. Testing repair electrical manual - part 128

PE91.00-D-1100D

Overview of wiring diagrams for seats, bunks, restraint systems

6.3.01

MODELS


XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7, WD1, WD2, WD3,
WD6, WD7

MODELS


903.61 /66 /67, 904.61 /66 with CODE (ZU7) National version for Canada

MODELS


903.61 /66 /67, 904.61 /66 with CODE (ZU8) National version for USA

MODELS


903.61 /62 /66 /67, 904.61 /62 /66 with CODE (ZU9) National version for Mexico

PE91.00-D-
2000D

Wiring diagram of airbag (AB),
emergency tensioning retractor
(ETR)

MODEL XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
MODELS 903.61 /66 /67, 904.61
/66
with CODE (SA5) Driver airbag
with CODE (SA6) Front
passenger airbag
with CODE (ZU7) National
version for Canada
MODELS 903.61 /66 /67, 904.61
/66
with CODE (SA5) Driver airbag
with CODE (SA6) Front
passenger airbag
with CODE (ZU8) National
version for USA
MODELS 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (SA5) Driver airbag
with CODE (SA6) Front
passenger airbag
with CODE (ZU9) National
version for Mexico

PE91.00-D-
2000D

PE91.30-D-
2000D

Wiring diagram of heated seats
(HS)

MODEL XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
MODELS 903.61 /66/ 67,
904.61/66
with CODE (H15) Heater for
front passenger seat
with CODE (H16) Heater for
driver seat
with CODE (ZU7) National

PE91.30-D-
2000D

version Canada
MODELS 903.61 /66/ 67,
904.61/66
with CODE (H15) Heater for
front passenger seat
with CODE (H16) Heater for
driver seat
with CODE (ZU8) National
version USA

PE83.70-D-2001-99LA



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A71

Heater timer

A82

ATA 2 control
module

E18

Warm air
auxiliary heater
control module

E18b95 Overheating

sensor

E18b96 Flame sensor

E18m44 Blower motor

E18r19 Glow pin

F9

Additional heater
fuse (25 A)

F101

Warm air
auxiliary heater
fuse (7.5 A)

J16

Circuit 30
connector sleeve

J16

Circuit 30
connector sleeve

J46

Terminal 58
connector sleeve

J105

Terminal 15
connector sleeve

J302

Tml. 31
connector sleeve

J375

Diagnostic line
connector sleeve

M16

Metering pump

P17

Diagnostic
socket, 16-pin

W5

Ground point
seat frame

W8

Ground point
(waistrail)

X5.1

Auxiliary heater
connector LHD

X5.2

Additional heater
metering pump
connector LHD

X80

Frame/waistrail
connector

X82

Frame/waistrail
connector

PE83.70-D-2001-
60LA

Legend of wiring diagram of
auxiliary heater (ACH)

Models YD1##, YD2##,
YD3##, YD4##, YD5##,
YD6##, YD7##, WD1##,
WD2##, WD3##, WD6##,
WD7## ### from 382002 as
of 12.3.02
Models 903.66 /67, 904.66
with CODE (H11) Warm air
auxiliary heater
with CODE (ZU7) Canada
national version
Models 903.66# /67#,
904.66# ## from 382002 as
of 12.3.02
with CODE (H11) Warm air
auxiliary heater
with CODE (ZU8) USA
national version
Heater designation
AIRTRONIC D4



Code

Designation

Coordinate

A71

Heater timer

4L

A82

EDW control unit

9L

E18

Warm air auxiliary heater control unit

20L

E18b95

Overheating sensor

23B

E18b96

Flame sensor

22B

E18m44

Blower motor

24B

E18r19

Glow plug

20B

F9

Additional heater fuse (25 A)

12H

F101

Warm air additional heater fuse (7.5 A)

1E

J16

Circuit 30 connector sleeve

1A
12L

J46

Circuit 58 connector sleeve

6H

J105

Circuit 15 connector sleeve

2H

J302

Tml. 31 connector sleeve

3H

J375

Diagnostic cable connector sleeve

11G

M16

Metering pump

15L

P17

Diagnostic socket 16-pin

11L

W5

Seat frame ground point

13L

W8

Ground point waistrail

3E

X5.1

Additional heater connector LHS

4E

X5.2

Additional heater metering pump connector LHS

14E

X80

Frame/waistrail connector

4H

X82

Frame/waistrail connector

1H

GF00.19-D-3100-
47I

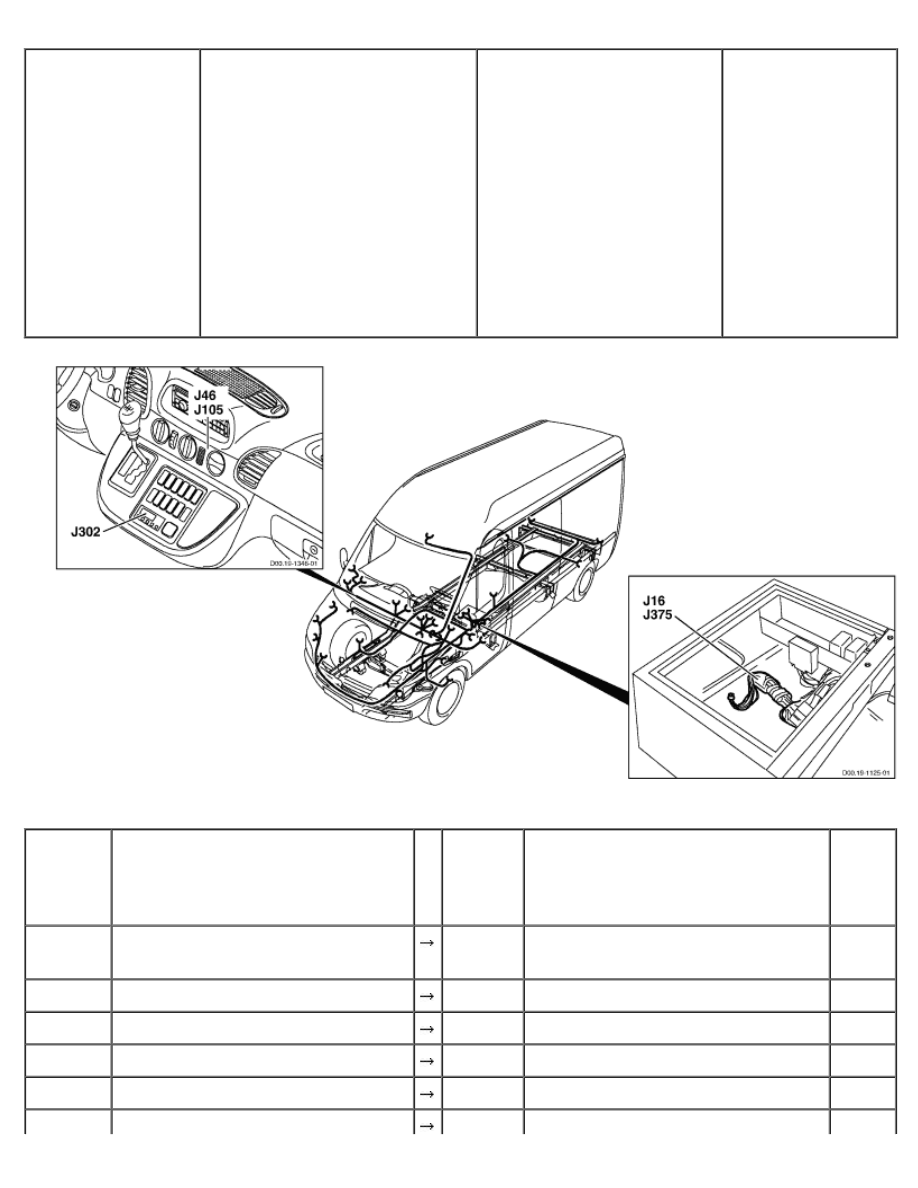

Arrangement and assignment of
terminal block connectors
auxiliary heater (ZHE)

Models YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
Models 903.66/67, 904.66
with code (H11) Warm air
auxiliary heater
with code (ZU7) National
version for Canada
Models 903.66/67, 904.66
with code (H11) Warm air
auxiliary heater
with code (ZU8) National
version for USA



D00.19-1387-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1
