Westfalia. Testing repair electrical manual - part 52

AR91.21-D-4505A

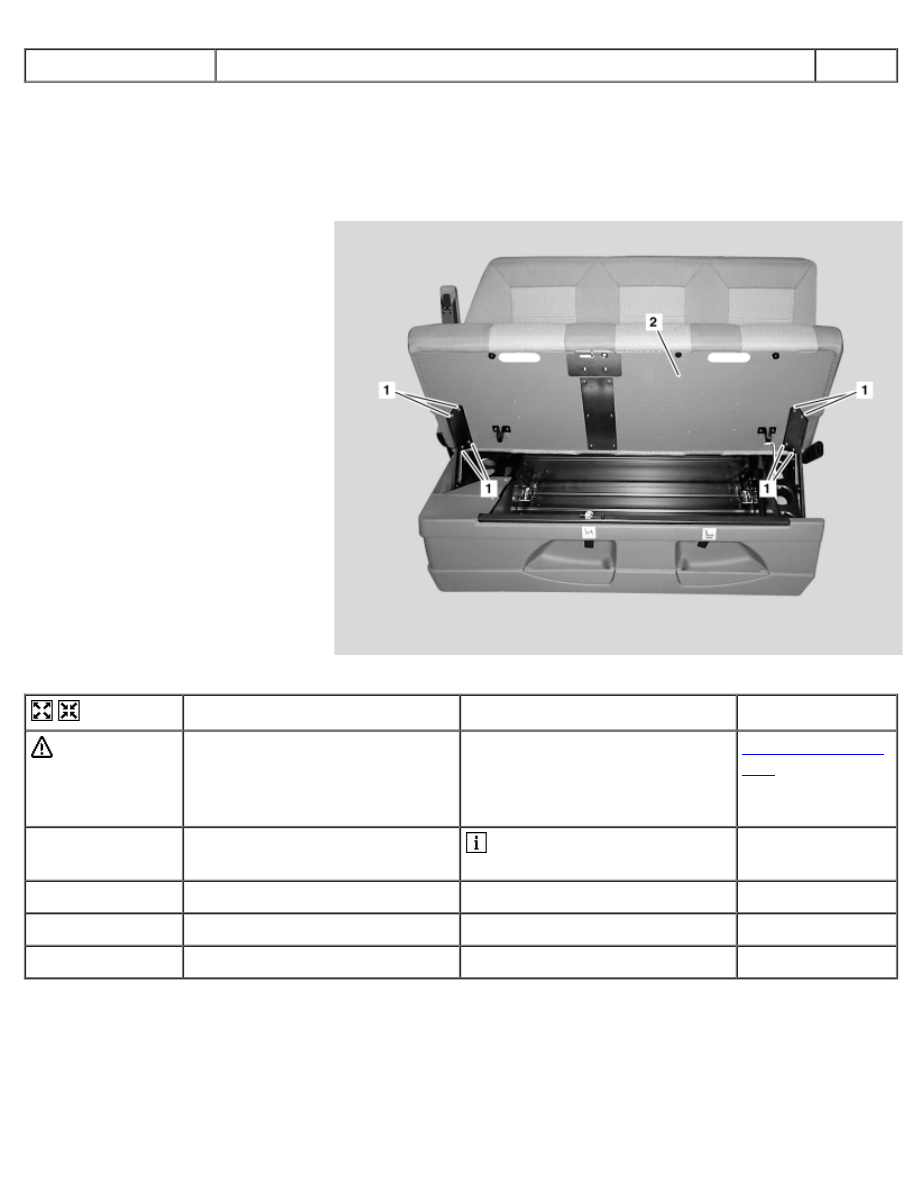

Remove/install seat bolster on bench seat

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Seat cushion







D91.21-0001-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Release seat bolster (2) and fold
up

 See Operator's Manual



2

Remove bolts (1)





3

Remove seat cushion (2)





4

Install in the reverse order





AR91.21-D-4506A

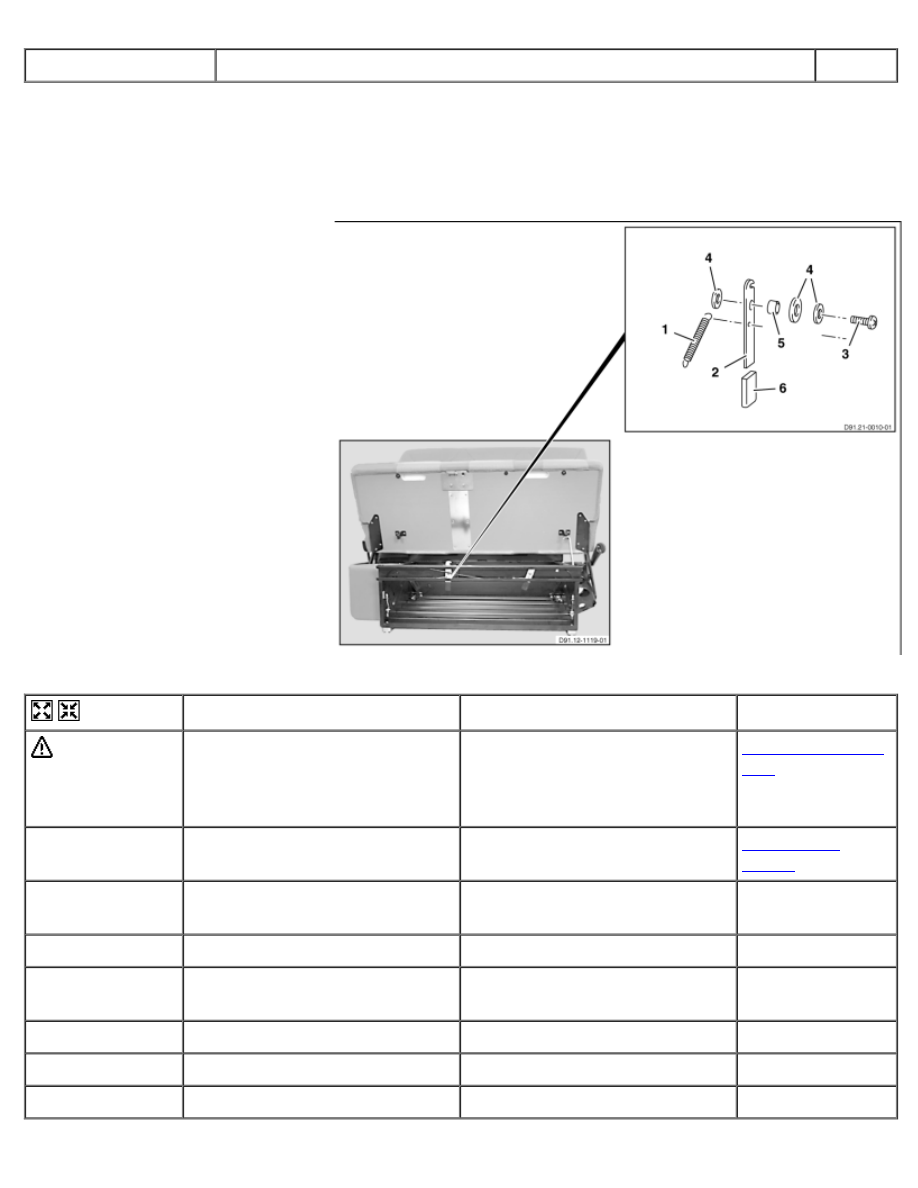

Remove/install notch lever for seat bolster

29.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Spring
2 Notch lever
3 Screw
4 Washers
5 Sleeve
6 Protective cap







D91.21-0007-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove front trim from seat
bench housing



AR91.21-D-
5745A

2

Unhook spring (1) on notch lever
(2)





3

Remove bolt (3)





4

Remove shims (4) and sleeve (5)
simultaneously





5

Remove notch lever (2)





6

Detach protective cap (6)





7

Install in the reverse order





AR91.21-D-5745A

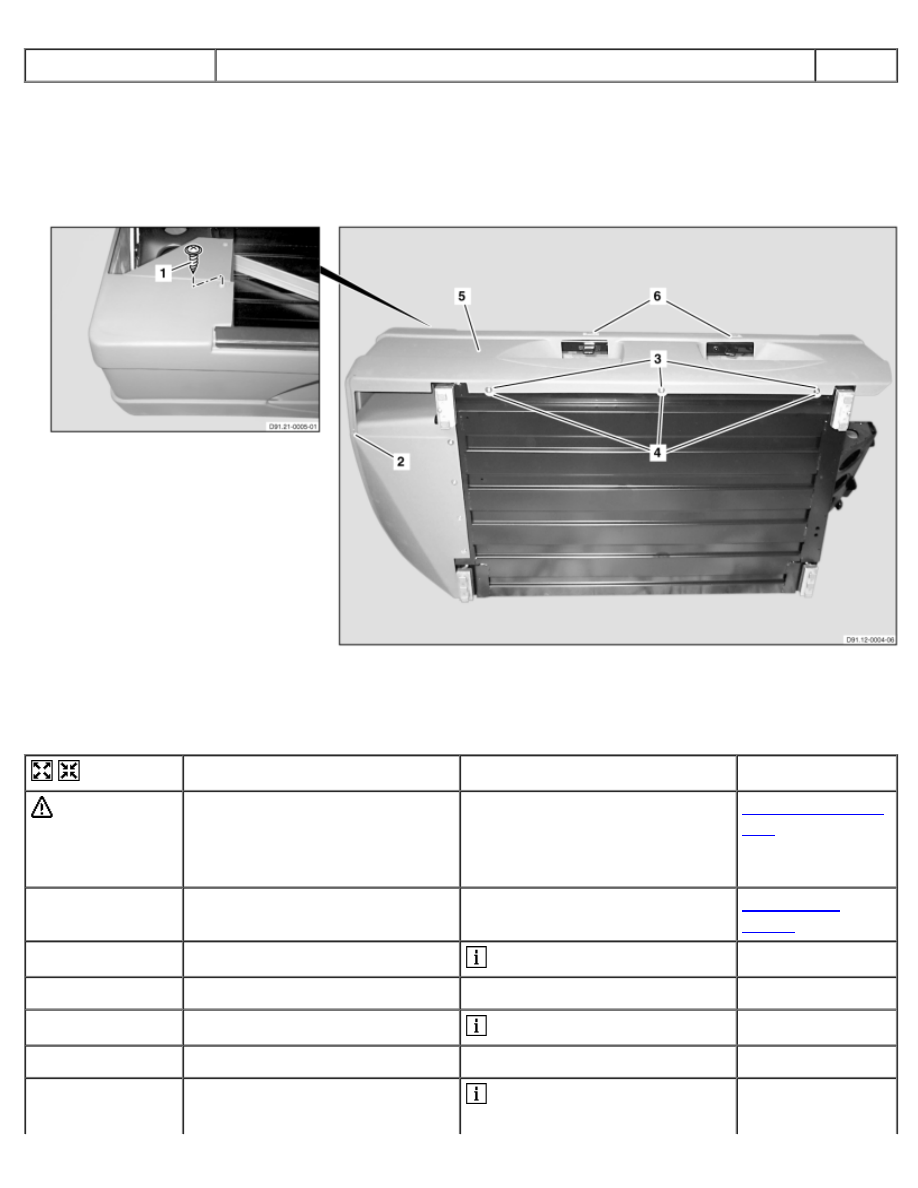

Remove/install front panel on bench seat housing

26.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D91.21-0003-09

1 Screw
2 Screw



3 Bolts
4 Plastic disks



5 Trim panel
6 Information labels



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove bench



AR91.21-D-
4000A

2

Release seat bolster and fold up

 See Operator's Manual



3

Remove bolt cap (1)





4

Remove screw (1)

 Painted shim.



5

Tilt bench seat to rear





6

Unscrew bolt (2).

 Bolt (2) is fixed on inside with

clamp, which has to be fitted



again when reinstalled.

7

Remove bolts (3)





8

Remove plastic washers (4)





9

Remove trim panel (5)

 When replacing panel (5),

attach information signs (6).



10

Install in the reverse order





AR91.21-D-5746A

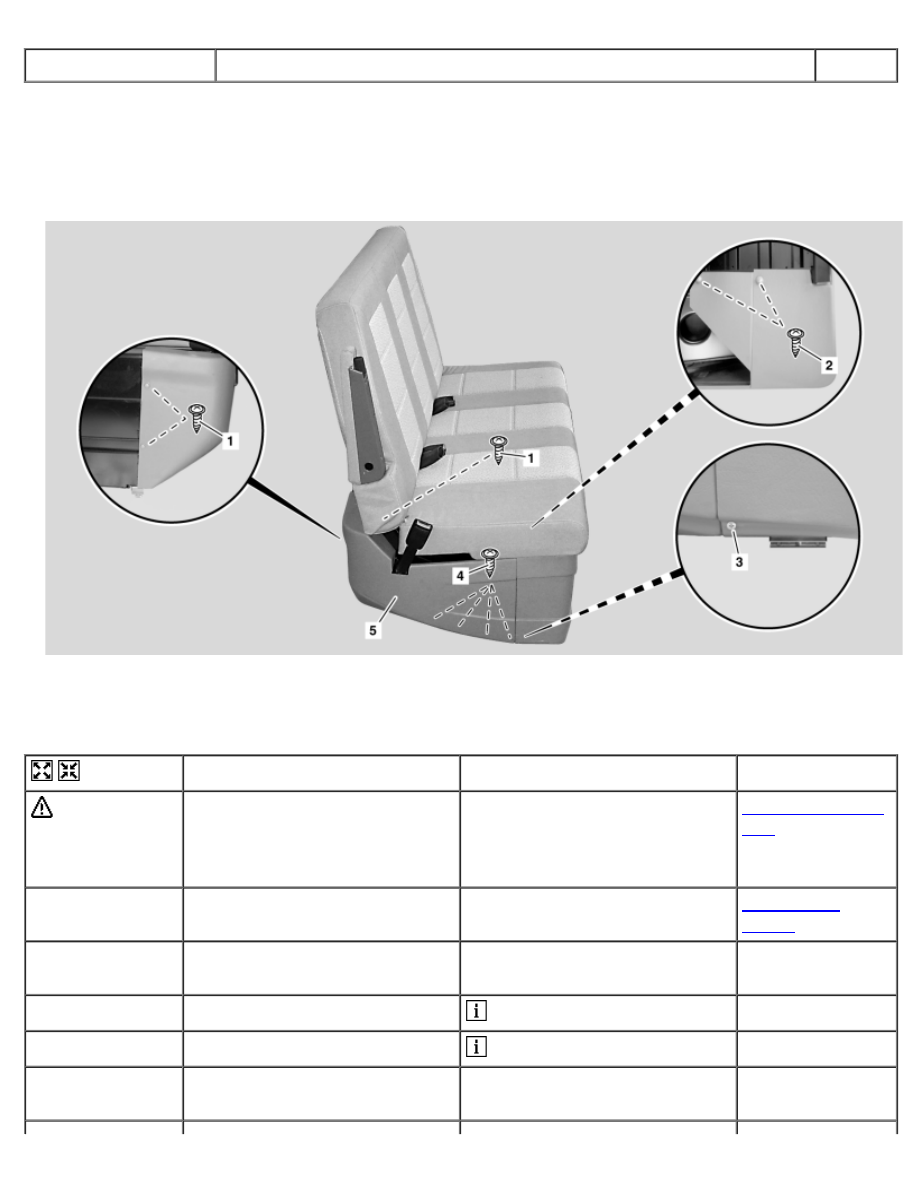

Remove/install panel at right side on bench seat housing

26.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D91.21-0006-09

1 Bolts
2 Bolts



3 Screw
4 Bolts



5 Trim panel



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove bench



AR91.21-D-
4000A

2

Remove cover caps from screws
(1)





3

Remove bolts (1)

 Painted shims.



4

Release seat bolster and fold up

 See Operator's Manual



5

Remove cover caps from screws
(2)





6

Unscrew bolts (2)

 Painted shims.



7

Tilt bench seat to rear





8

Remove bolt (3)

 Installation: Bolt (3) fixed on

inside with clamp, which has to
be fitted again.



9

Remove bolts (4).





10

Remove trim panel (5)





11

Install in the reverse order
