Unscrew nuts (5).

 Installation: Nuts (5) are not

tightened until the adjustment
operation.



6

Remove sliding block (4) from
sliding block bracket (2)





7

Install in the reverse order





8

Adjust sliding block (4)



AR91.21-D-4040-
01B





 Bolt, rear sliding block

bracket to seat bench

BA91.12-N-1010-
03A





 Nut, sliding block to bench

seat

BA91.12-N-1011-
03A

 Rear seats

Number

Designation

Model
903.662
with code
ZU8,
Z29

BA91.12-N-1010-
03A

Bolt, rear sliding block bracket to
seat bench



Nm 39

BA91.12-N-1011-
03A

Nut, sliding block to bench seat



Nm 20

AR91.21-D-4050A

Remove/install adjustment lever on bench seat

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

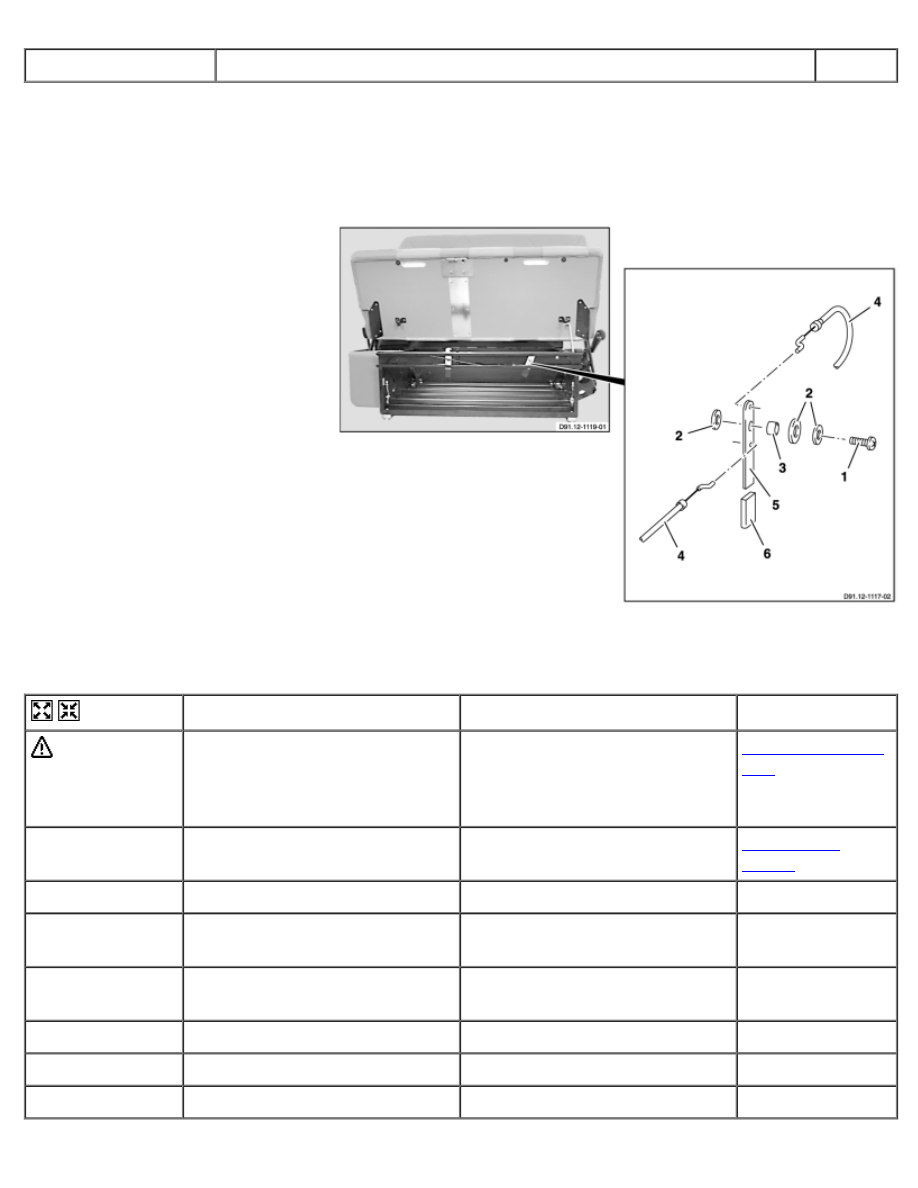

1 Screw
2 Washers
3 Sleeve
4 Control cables
5 Adjustment lever
6 Protective cap







D91.12-1115-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove front trim from seat
bench housing



AR91.21-D-
5745A

2

Remove screw (1)





3

Remove shims (2) and sleeve (3)
simultaneously





4

Unhook Bowden cables (4) from
adjustment lever (5)





5

Remove adjustment lever (5)





6

Detach protective cap (6)





7

Install in the reverse order





AR91.21-D-4060A

Remove/install bench seat adjustment Bowden cable

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





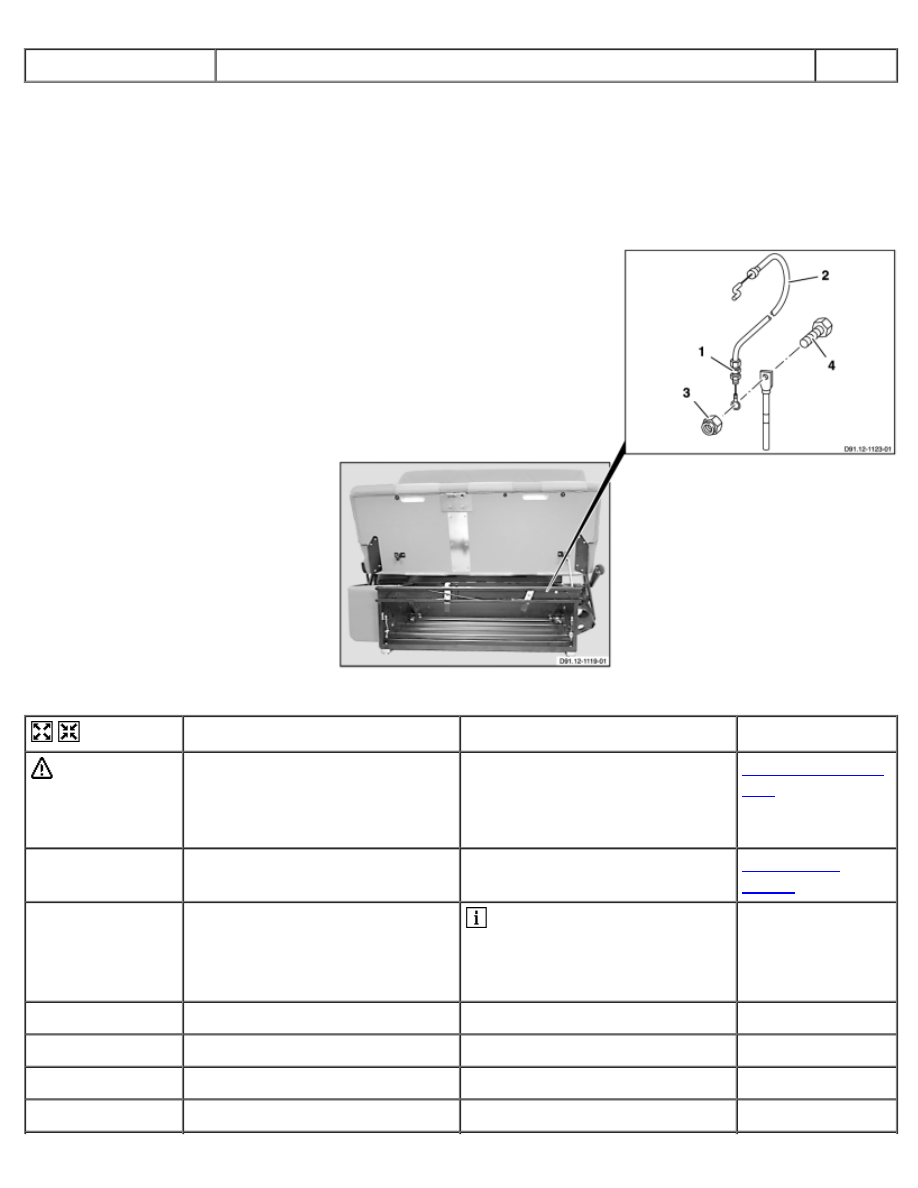

Right Bowden cable

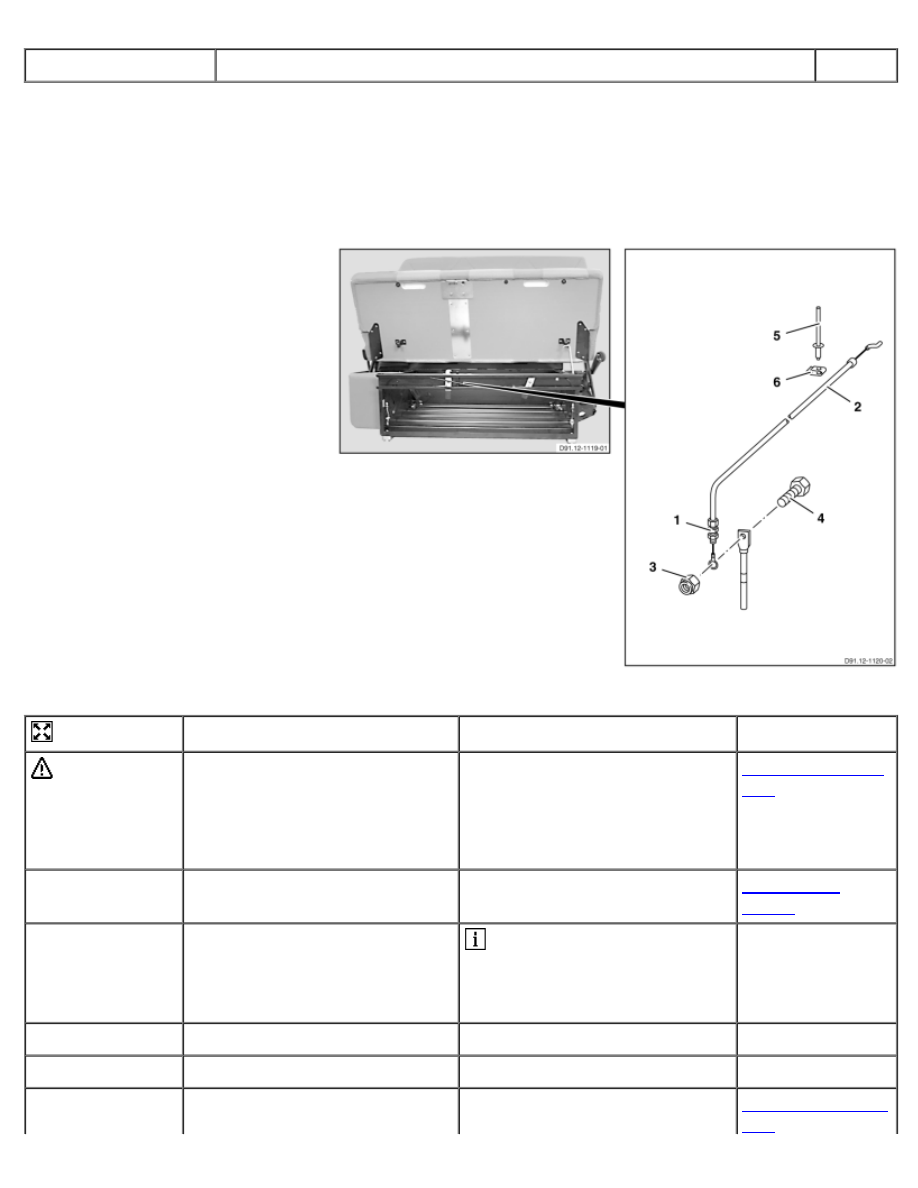

1 Nut
2 Control cable
3 Nut
4 Screw







D91.12-1121-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove bench seat adjustment
lever



AR91.21-D-
4050A

2

Slacken nut (1)

 When renewing the Bowden

cable (2), apply the setting from
the old Bowden cable (2) to the
new one.



3

Unscrew nut (3) from screw (4)





4

Remove screw (4)





5

Unhook control cable (2)





6

Remove Bowden cable (2)





7

Install in the reverse order





8

Perform a function test

 Adjust Bowden cable (2) if

necessary.



AR91.21-D-4060B

Remove/install bench seat adjustment Bowden cable

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Left Bowden cable

1 Nut
2 Control cable
3 Nut
4 Screw
5 Pop rivet
6 Nail-type clamp







D91.12-1118-06

Remove





 Danger!

Risk of injury caused by body
parts becoming jammed,
pinched or severed by doors,
covers, flaps or by loose
components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove bench seat adjustment
lever



AR91.21-D-
4050A

2

Slacken nut (1)

 When renewing the Bowden

cable (2), apply the setting from
the old Bowden cable (2) to the
new one.



3

Unscrew nut (3) from screw (4)





4

Remove screw (4)





5

Drill out blind rivet (5)

Drill (electric/pneumatic)

WE58.40-Z-1001-

03A





Wet/dry vacuum cleaner

WE58.40-Z-1005-
03A

6

Remove nail-type clamp (6)





7

Remove Bowden cable (2)





Install





8

Install Bowden cable (2)





9

Fit bolt (4)





10

Tighten nut (3) on bolt (4)





11

Tighten nut (1)





12

Install nail-type clamp (6)





13

Rivet in blind rivet (5)





General information on riveting

Model 168, 169, 171, 199, 203,
209, 211, 215, 219, 230, 240,
414, 639, 903

AH60.00-P-0003-
01N





 PowerBird blind rivet tool

WH58.30-Z-1003-
29A





 Hand riveter

WH58.30-Z-1005-
29A





Blind rivet 3.2 7.9

BR00.45-Z-1013-
13A

14

Install adjustment lever on bench
seat



AR91.21-D-
4050A

15

Operational check

 Adjust Bowden cable (2) if

necessary.



Commercially available tools (see Workshop Equipment Manual)

Number

Designation

Make (e. g.)

Order number

WH58.30-Z-1003-
29A

PowerBird blind rivet tool

Gesipa
Blindniettechnik
GmbH
Nordenstraße
13-39 D-64546
Mörfelden -
Walldorf

72 400 31

WH58.30-Z-1005-
29A

Manual riveting pliers

Gesipa
Blindniettechnik
GmbH
Nordenstraße
13-39 D-64546
Mörfelden -

70 100 01

Walldorf

Workshop equipment/MB testers (see Workshop Equipment Manual)

WE58.40-Z-1001-
03A

Drill (electric/pneumatic)

WE58.40-Z-1005-
03A

Wet/dry vacuum cleaner

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1013-
13A

Blind rivet 3.2x7.9

A 002 990 80 97
