AR91.21-D-4010A

Remove/install bench seat casing

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D91.12-1111-09

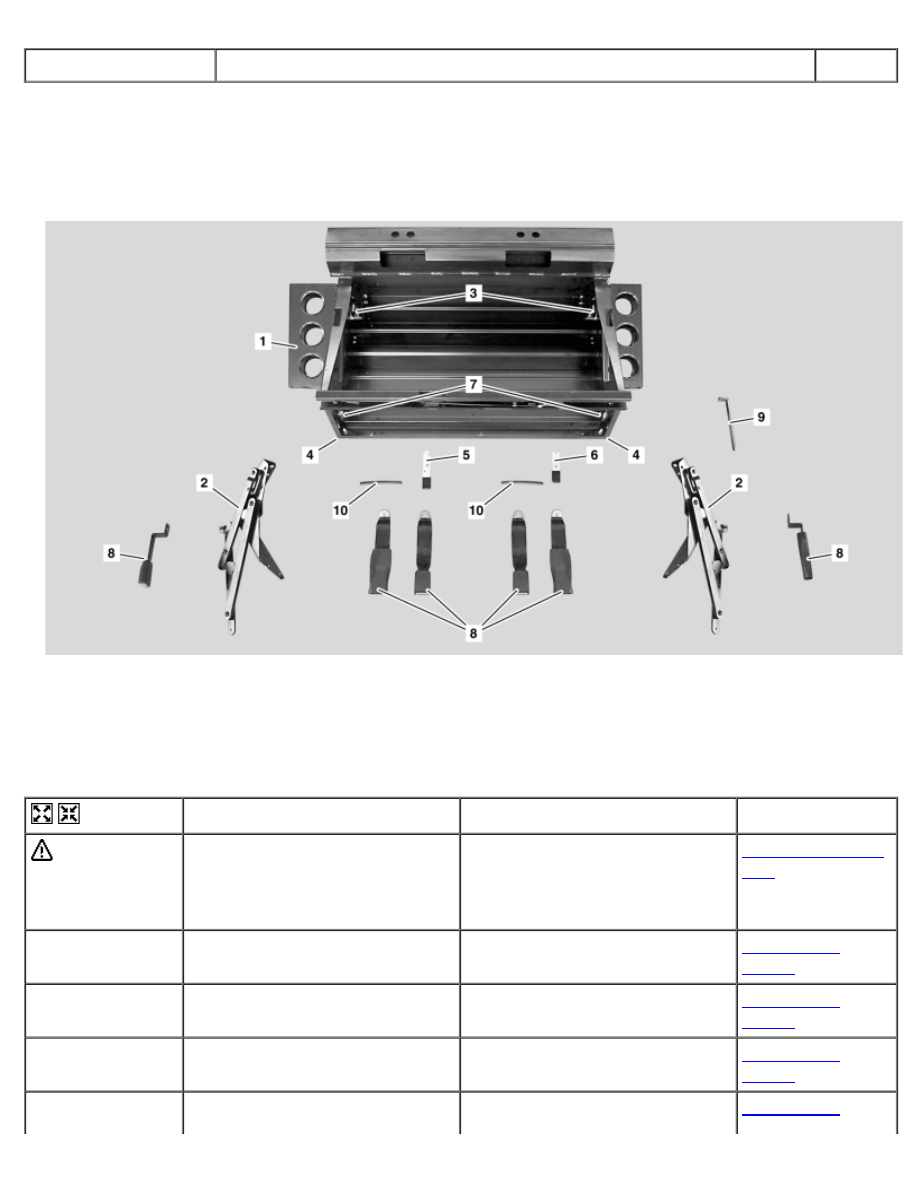

1 Bench seat casing
2 Backrest fittings
3 Sliding blocks
4 Sliding blocks



5 Notch lever
6 Adjustment lever
7 Index bolt



8 Seat belt buckles
9 Support
10 Edge guard



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove paneling from bench
seat casing (1)



AR91.21-D-
5745A

2

Remove right side paneling from
bench seat casing (1)



AR91.21-D-
5746A

3

Remove backrest fittings (2)



AR91.21-D-
4030A

4

Remove sliding blocks (3)

Rear sliding block

AR91.21-D-

4040B

5

Remove sliding blocks (4)

Front sliding block

AR91.21-D-
4040A

6

Remove notch lever (5) for seat
bolster



AR91.21-D-
4506A

7

Remove adjustment lever (6) for
bench seat



AR91.21-D-
4050A

8

Remove bench seat adjustment
Bowden cable

Right Bowden cable

AR91.21-D-
4060A

9

Remove bench seat adjustment
Bowden cable

Left Bowden cable

AR91.21-D-
4060B

10

Remove index bolt (7) for bench
seat adjustment



AR91.21-D-
4100A

11

Remove seat belt buckles (8)



AR91.40-D-
1517A





 Screws for seat belt buckle

on rear seat

BA91.40-N-1010-
01A

12

Remove support (9)



AR91.21-D-
4120A

13

Remove edge guard (10)





14

Install in the reverse order





 Seat belts/emergency tensioning retractors

Number

Designation

Model
903.662
with code
ZU8, Z29

BA91.40-N-1010-
01A

Screws for seat belt buckle on
rear seat



Nm 38

AR91.21-D-4020A

Remove/install bench seat armrest

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

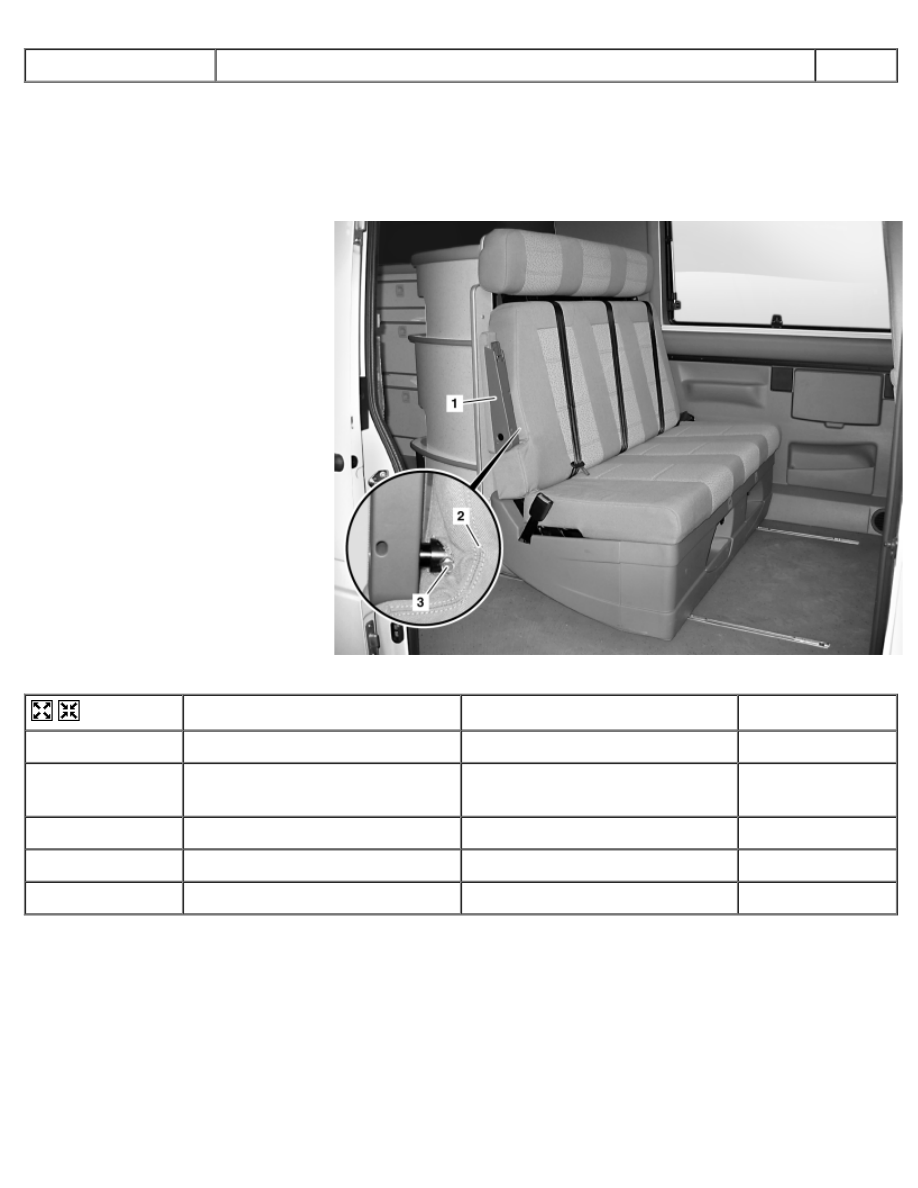

1 Armrest
2 Back cushion
3 Screw







D91.12-1107-06



Remove/Install





1

Fold armrest (1) upward





2

Press back cushion (2) to the
side





3

Remove bolt (3)





4

Remove armrest (1)





5

Install in the reverse order





AR91.21-D-4030A

Remove/install backrest fitting

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

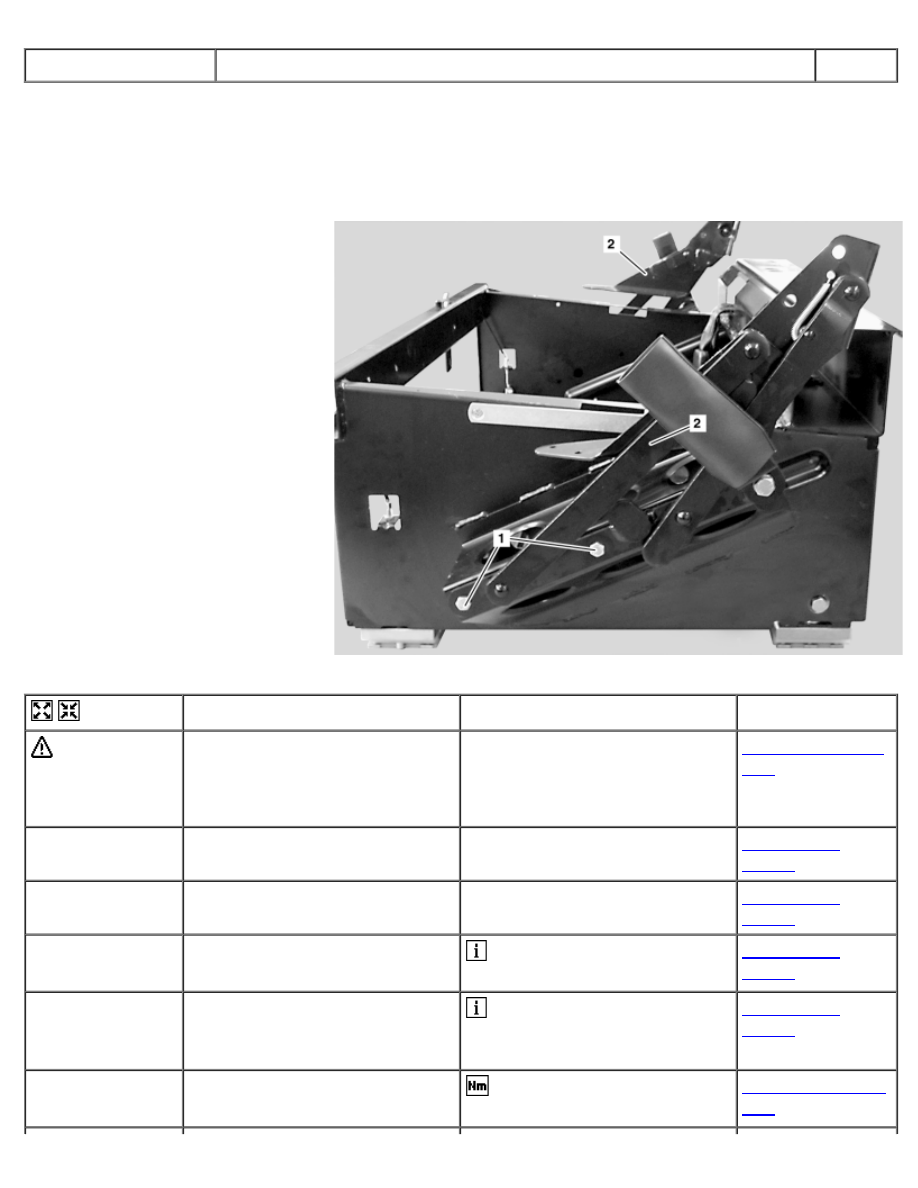

1 Bolts
2 Backrest fittings







D91.12-1109-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove bench seat backrest
upholstery



AR91.21-D-
4495A

2

Remove seat bolster for bench
seat



AR91.21-D-
4505A

3.1

Remove right side paneling from
bench seat casing

 Only when removing right

backrest fitting (2).

AR91.21-D-
5746A

4

Remove seat belt buckle

 Only on the side on which the

backrest fitting (2) is to be
removed.

AR91.40-D-
1517A





 Screws for seat belt buckle

on rear seat

BA91.40-N-1010-
01A

5

Remove bolts (1)





6

Remove backrest fittings (2)





7

Install in the reverse order





 Seat belts/emergency tensioning retractors

Number

Designation

Model
903.662
with code
ZU8, Z29

BA91.40-N-1010-
01A

Screws for seat belt buckle on
rear seat



Nm 38

AR91.21-D-4040A

Remove/install bench seat sliding block

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





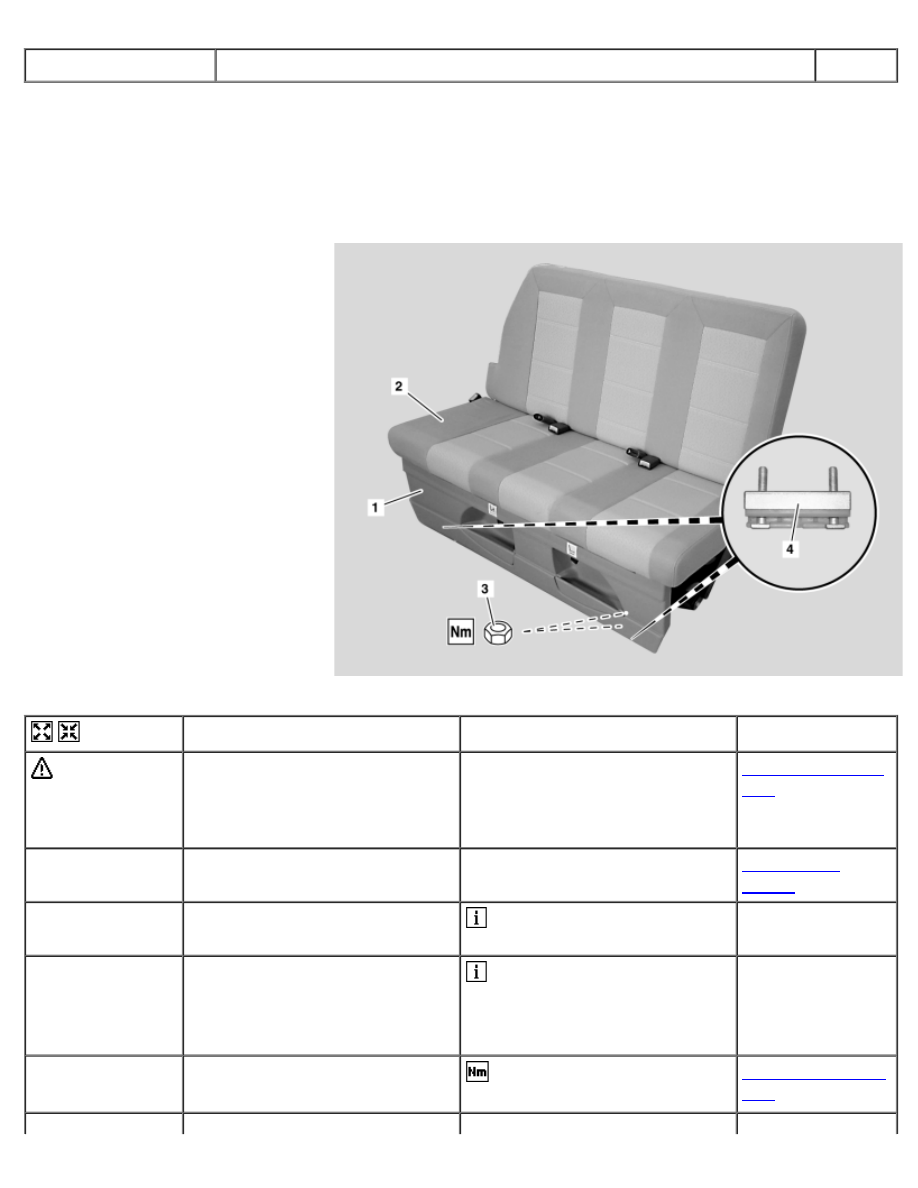

Front sliding block

1 Bench seat
2 Seat cushion
3 Nuts
4 Sliding blocks







D91.12-1110-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove bench seat (1)



AR91.21-D-
4000A

2

Release seat bolster (2) and fold
up

 See Operator's Manual



3

Remove nuts (3)

 Installation: Only tighten

nuts (3) when bench seat (1) is
reinstalled and can be moved
easily.







 Nut, sliding block to bench

seat

BA91.12-N-1011-
03A

4

Tilt bench seat (1) backwards





5

Remove sliding block (4)





6

Install in the reverse order





 Rear seats

Number

Designation

Model
903.662
with code
ZU8,
Z29

BA91.12-N-1011-
03A

Nut, sliding block to bench seat



Nm 20

AR91.21-D-4040B

Remove/install bench seat sliding block

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





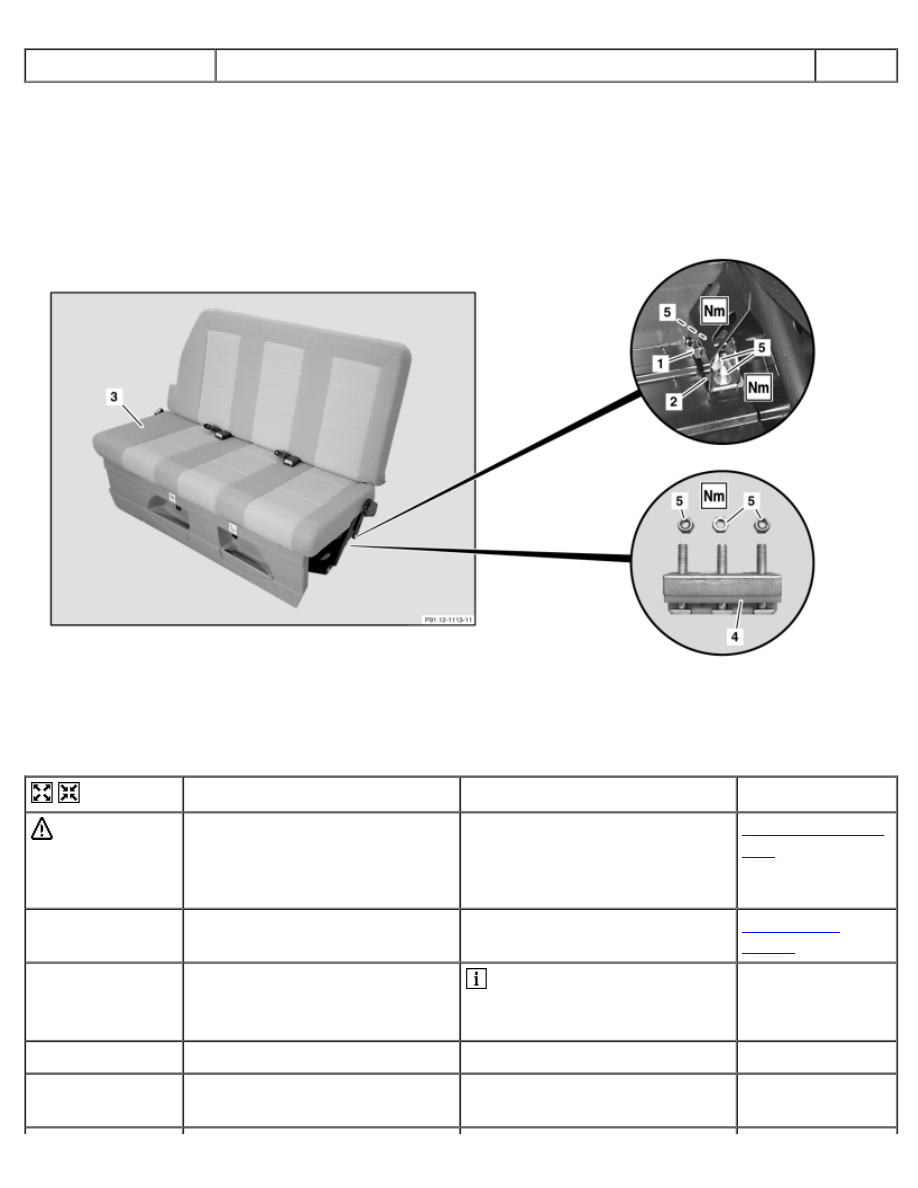

Rear sliding block

D91.12-1112-09

1 Screw
2 Sliding block bracket



3 Bench seat
4 Sliding block



5 Nuts



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove right side paneling from
bench seat casing



AR91.21-D-
5746A

2

Unscrew bolt (1) at sliding block
bracket (2)

 Installation: Bolt (1) is not

tightened until the adjustment
operation.



3

Tilt bench seat (3) backwards





4

Remove sliding block (4) with
sliding block bracket (2)
