Westfalia. Testing repair electrical manual - part 48

AR91.10-D-1065A

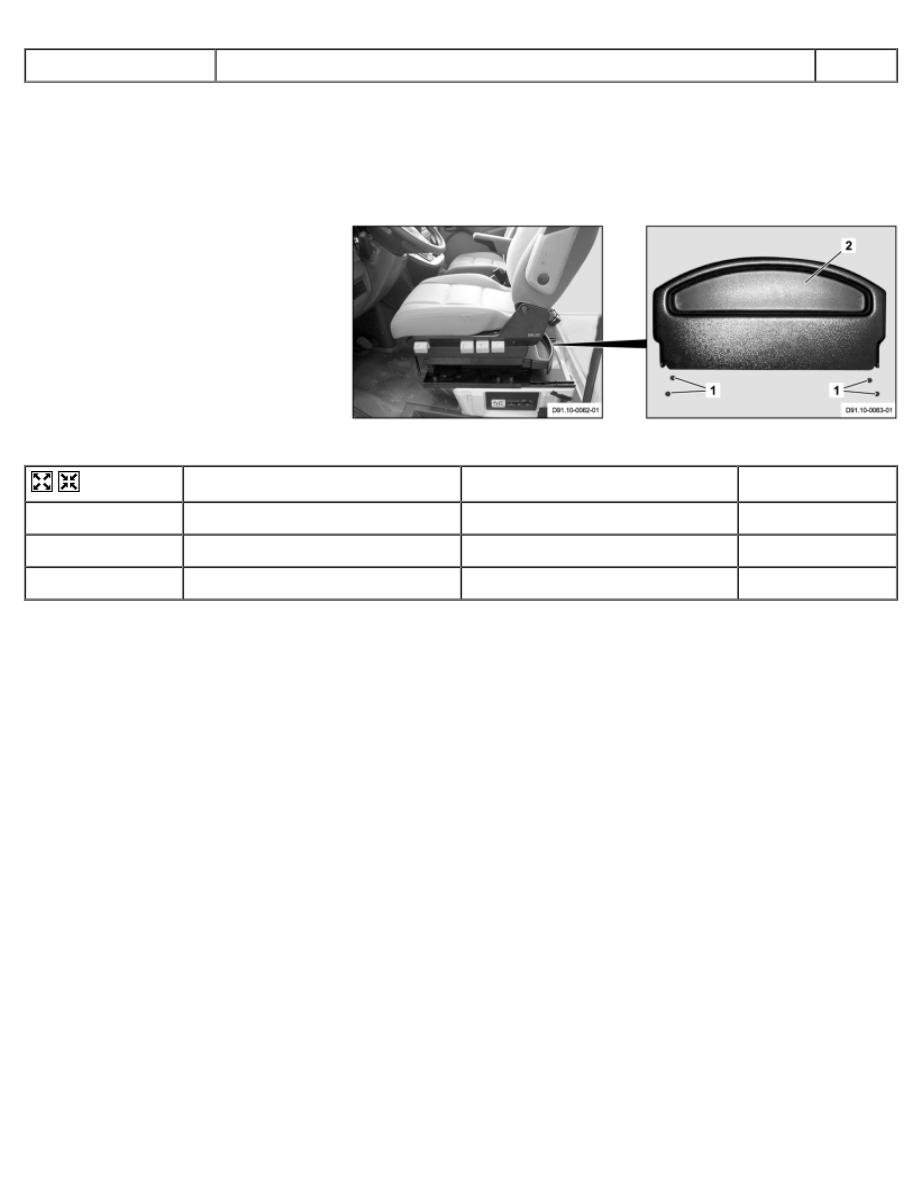

Remove/install the rear cover on driver seat

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Cover







D91.10-0061-04



Remove/Install





1

Remove screws (1)





2

Remove cover (2)





3

Install in the reverse order





AR91.10-D-1455A

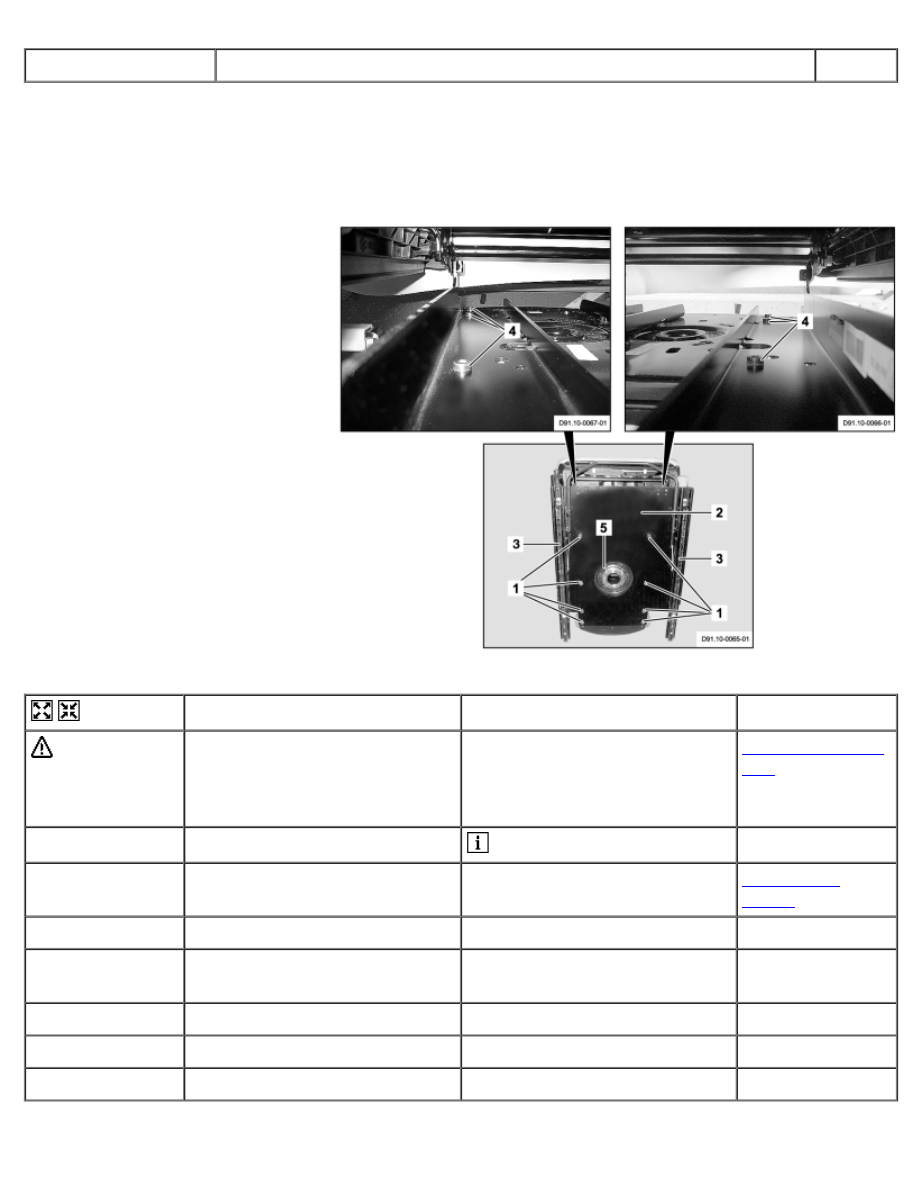

Remove/install driver seat turntable

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Plate
3 Seat rails
4 Bolts
5 Turntable







D91.10-0064-06



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Raise seat surface

 See Operator's Manual



2

Remove driver's seat



AR91.10-D-
1010B

3

Remove bolts (1)





4

Remove plate (2) with seat rails
(3)





5

Remove bolts (4).





6

Remove turntable (5)





7

Install in the reverse order





AR91.10-D-3310A

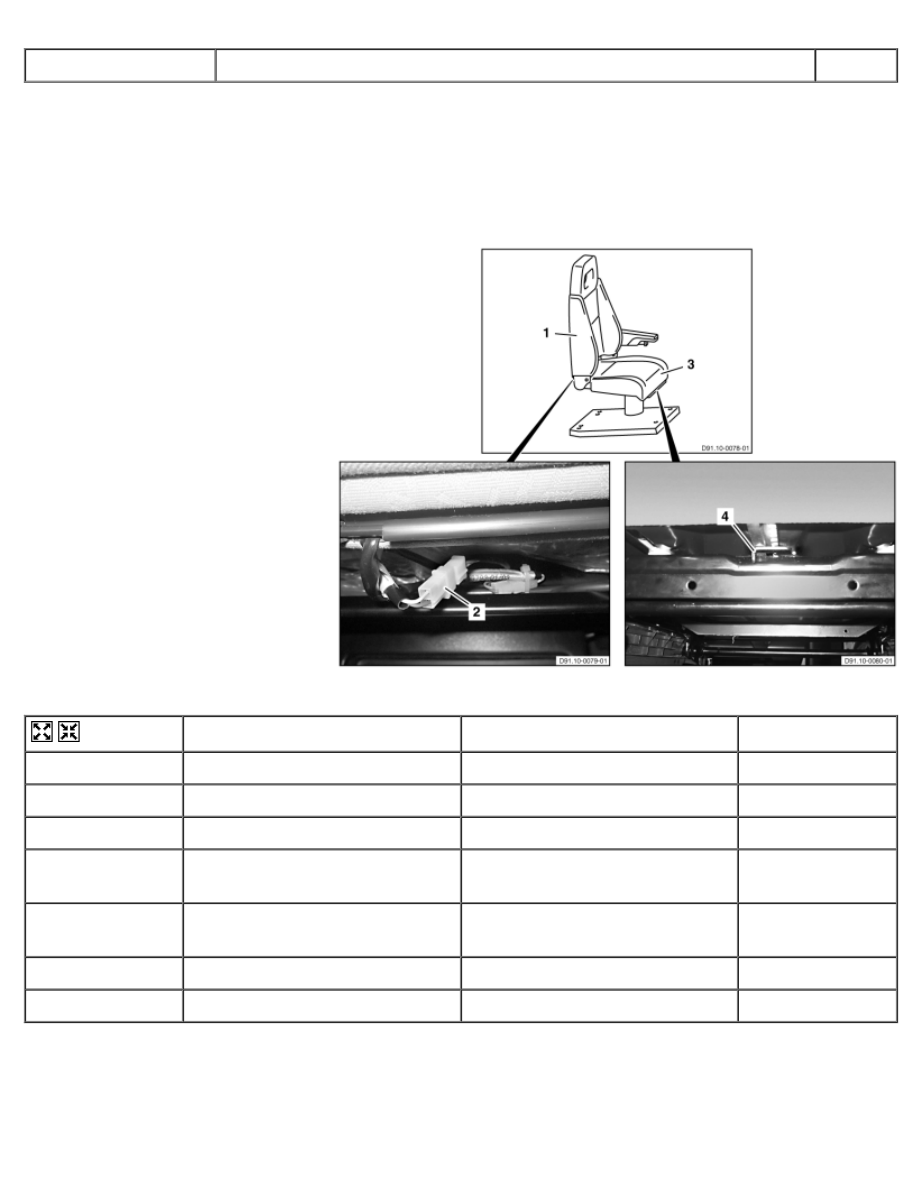

Remove/install seat cushion

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





front seats

1 Backrest
2 Electrical connector
3 Seat cushion
4 Lever







D91.10-0077-06



Remove/Install





1

Tip backrest (1) forward





2

Separate electrical connector (2)





3

Move the backrest (1) backwards



4

Turn the front seat toward the
outside





5

Using lever (4), unlock the seat
cushion (3) and pull it forward





6

Remove seat cushion (3)





7

Install in the reverse order





AR91.10-D-3325A

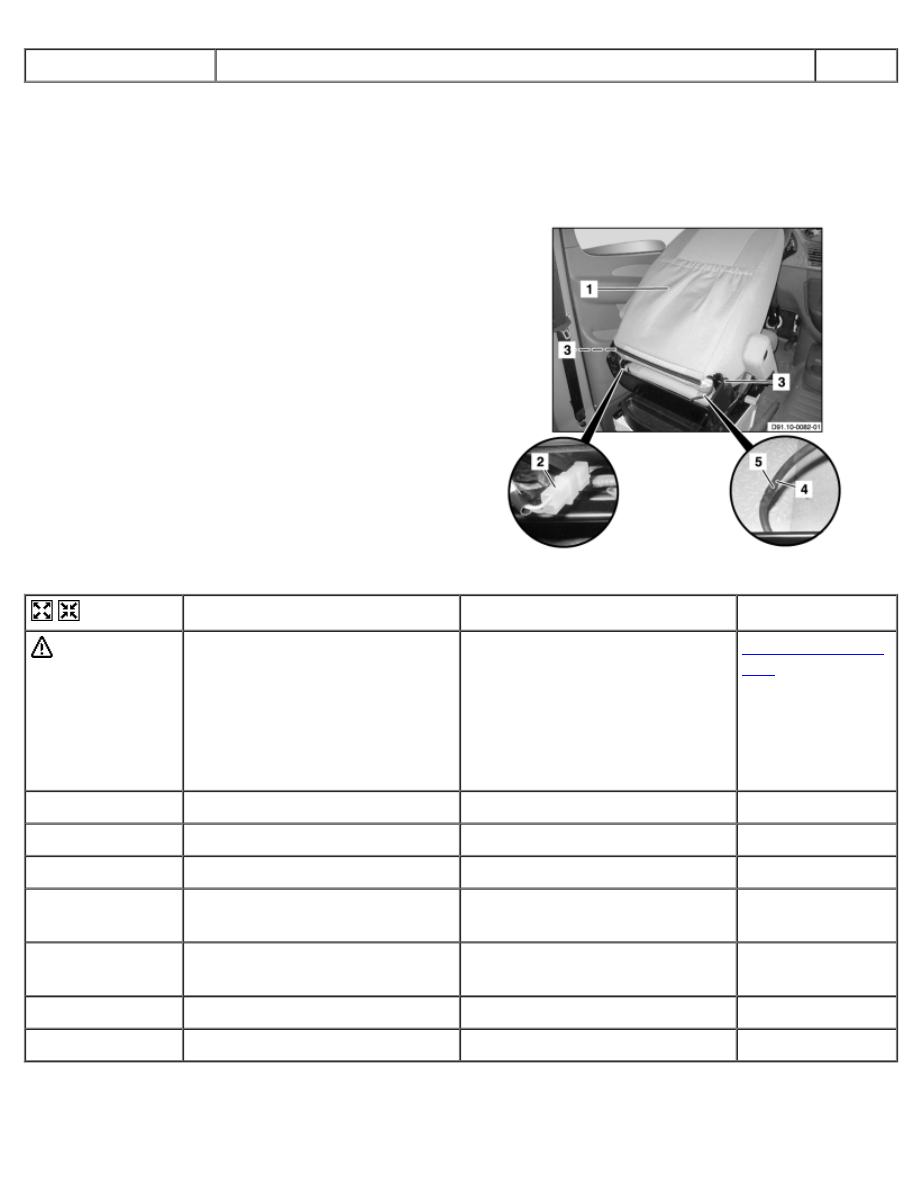

Remove/install backrest

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Backrest
2 Electrical connector
3 Bolts
4 Hose for lumbar support
5 Connecting piece







D91.10-0081-11



Remove/Install





 Danger!

Risk of injury due to pinching,
crushing or cutting off of limbs or
other parts of the body by doors,
covers, lids, flaps and other
movable components

No limbs or other parts of the
body should be within the
operating range of the
mechanism when moving
components (doors, covers, lids,
flaps, etc.). Wear protective
gloves and work shoes.

AS00.00-Z-0025-
01A

1

Drive front seat backwards





2

Tip backrest (1) forward





3

Separate electrical connector (2)





4

Remove screws (3) from
backrest (1)





5

Detach hose for lumbar support
(4) from connector (5)





6

Remove backrest (1)





7

Install in the reverse order





AR91.10-D-3326A

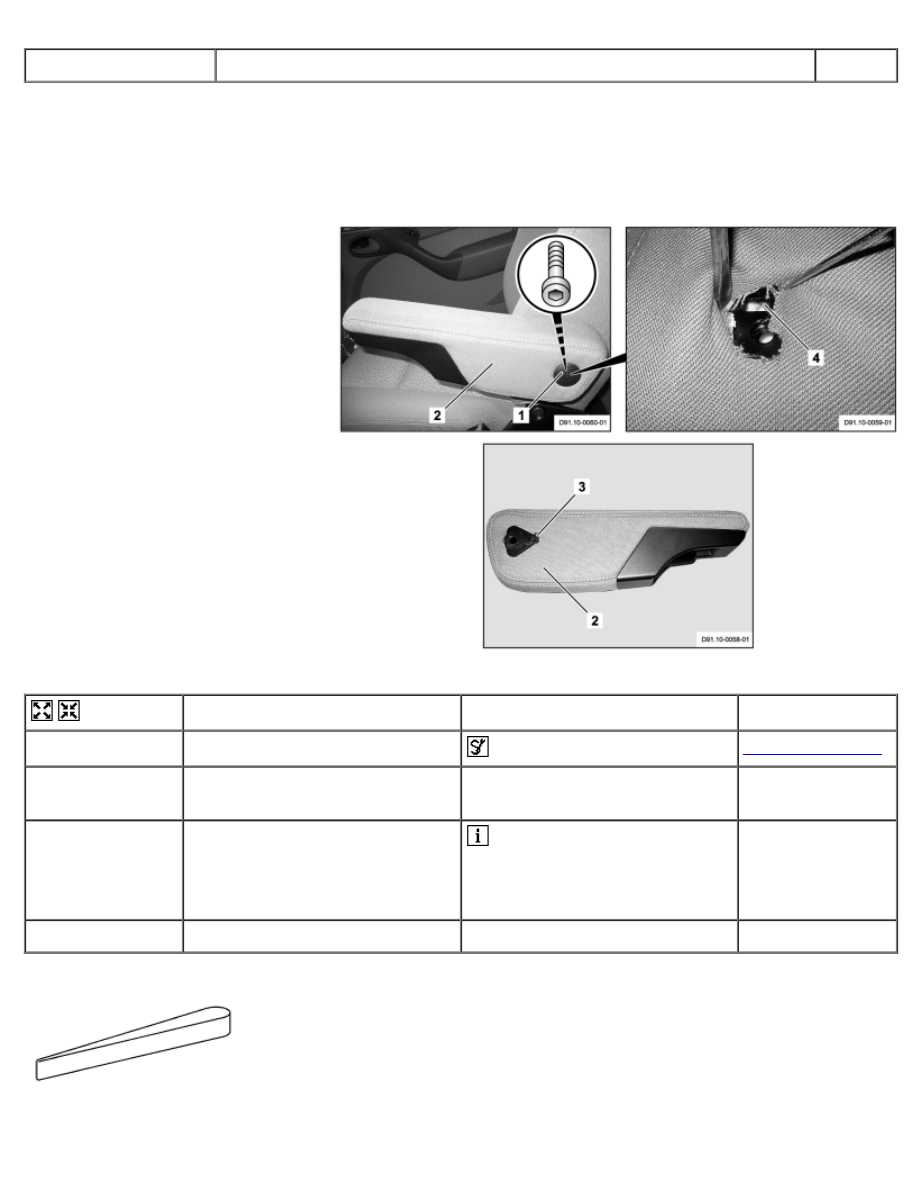

Remove/install armrest

11.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Cover
2 Armrest
3 Snap-in lug
4 Guide







D91.10-0057-06



Remove/Install





1

Unclip covering (1)

 Long wedge

115 589 03 59 00

2

Remove the screw under the
cover (1)





3

Remove armrest (2)

 Installation: Make sure that

the engagement lug (3) is
properly positioned in the guide
(4).



4

Install in the reverse order











115 589 03 59 00







Longitudinal wedge







AR91.10-D-7402A

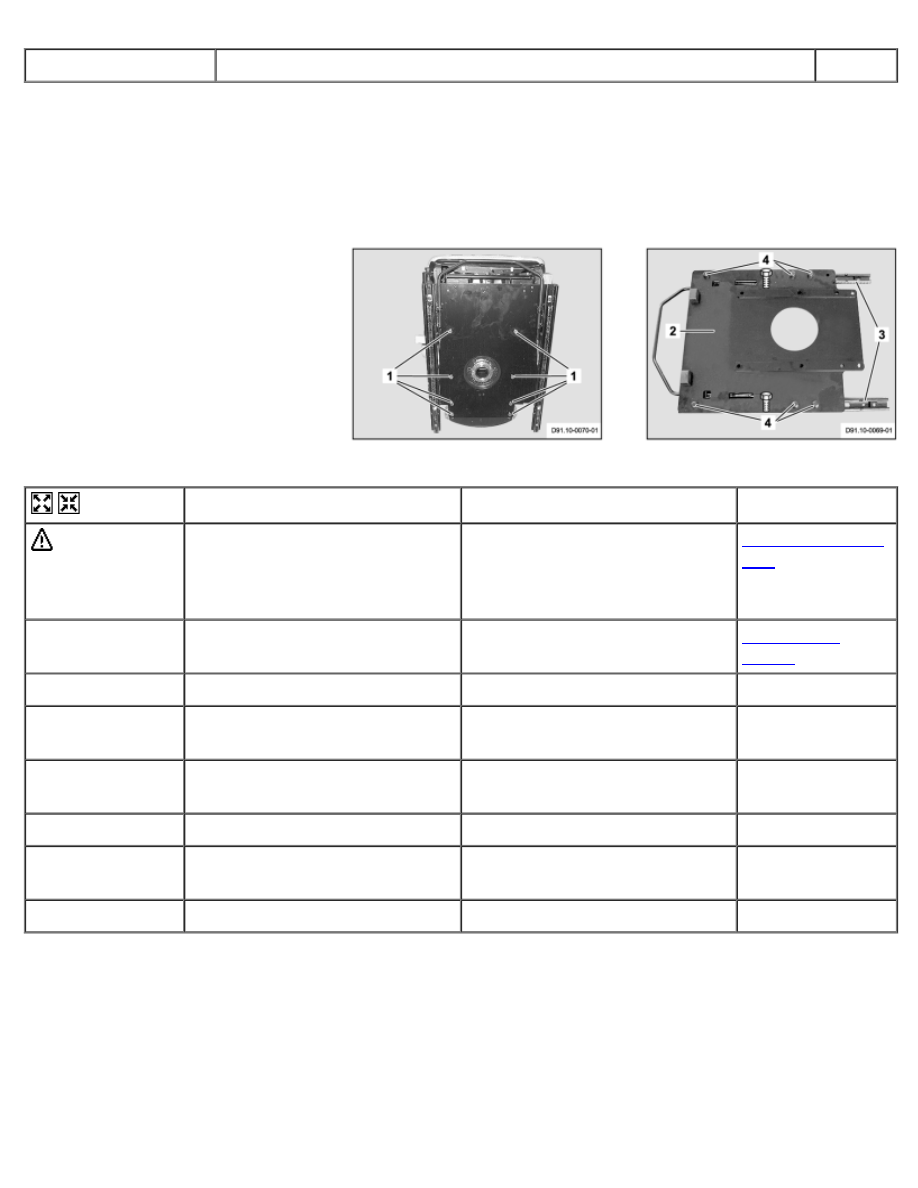

Remove/install seat rails at front seat

12.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Driver seat

1 Bolts
2 Plate
3 Seat rails
4 Bolts







D91.10-0068-04



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Remove driver's seat



AR91.10-D-
1010B

2

Remove bolts (1)





3

Remove plate (2) with seat rails
(3)





4

Remove cover caps from screws
(4)





5

Remove bolts (4).





6

Remove plate (2) from seat rails
(3)





7

Install in the reverse order





AR91.21-D-4000A

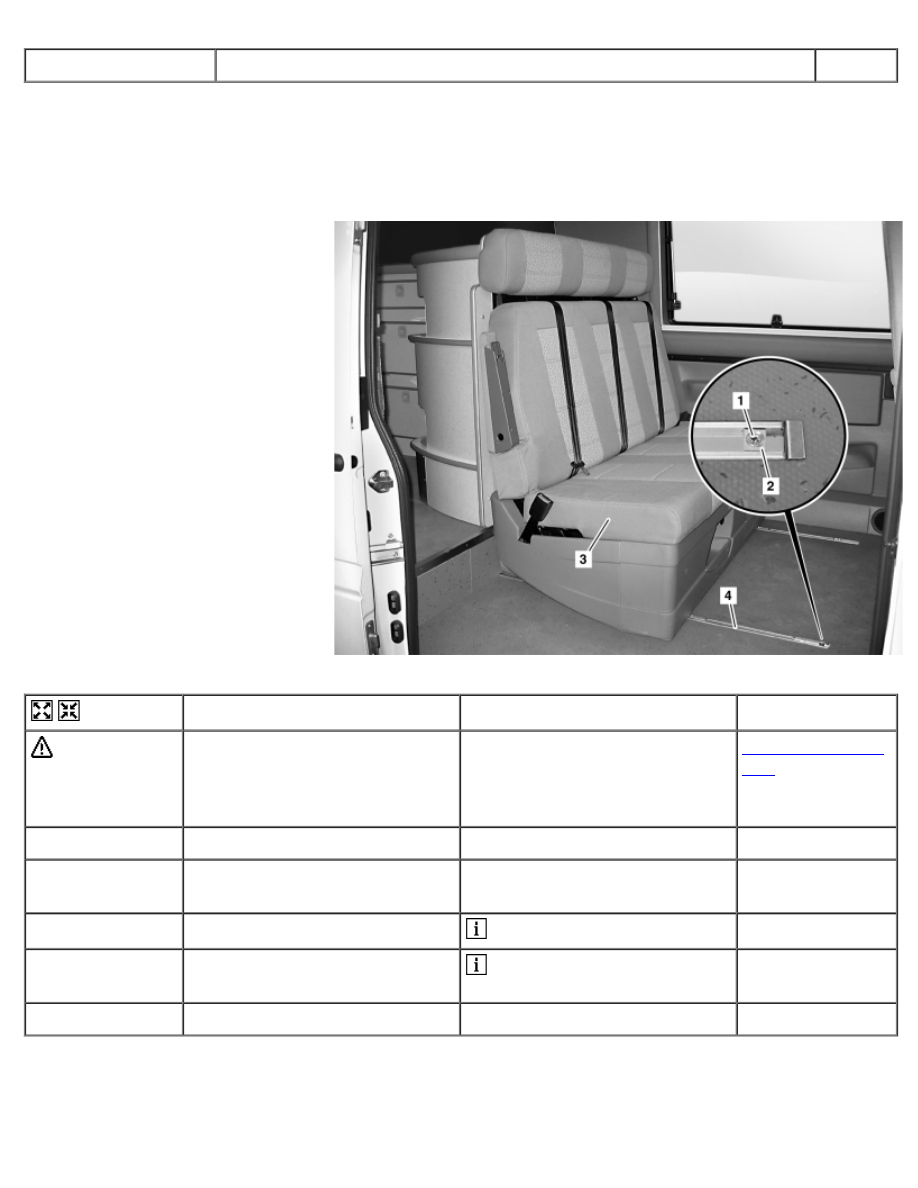

Remove and install bench

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Screw
2 Stop
3 Bench seat
4 C-rail







D91.12-1102-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove screw (1)





2

Remove stop (2) of bench seat
(3)





3

Slide bench seat (3) forwards

 See Operator's Manual



4

Remove bench seat (3) out of C-
rails (4)

 Helper required



5

Install in the reverse order
