Westfalia. Testing repair electrical manual - part 47

loosening hold covering (1)
under tension

3

Remove cover (1)





Install





4

Clean gluing surface (2)

 Allow to air-dry according to

manufacturer's specifications







Adhesion cleaner

BR00.45-Z-1014-
04A

5

Roughen gluing surface (3) on
covering (1)





6

Clean gluing surface (3)

 Allow to air-dry according to

manufacturer's specifications







Adhesion cleaner

BR00.45-Z-1014-
04A

7

Apply primer to gluing surface
(3)

 Use suitable primer







 Allow to air-dry according to

manufacturer's specifications



8

Apply glue to gluing surface (3)

Sikaflex 252 adhesive compound
for glued paneling

BR00.45-Z-1021-
02A

9

Position covering (1) on gluing
surface (3)

 Firmly press on covering (1)



10

Fasten covering (1) with
adhesive tape.





11

Install fresh water filler necks



AR86.30-D-
0063A

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1021-
02A

Sikaflex 252 adhesive compound for glued paneling

005 989 36 71

BR00.45-Z-1014-
04A

Adhesion cleaner

003 989 72 71

AR88.00-D-1360AB

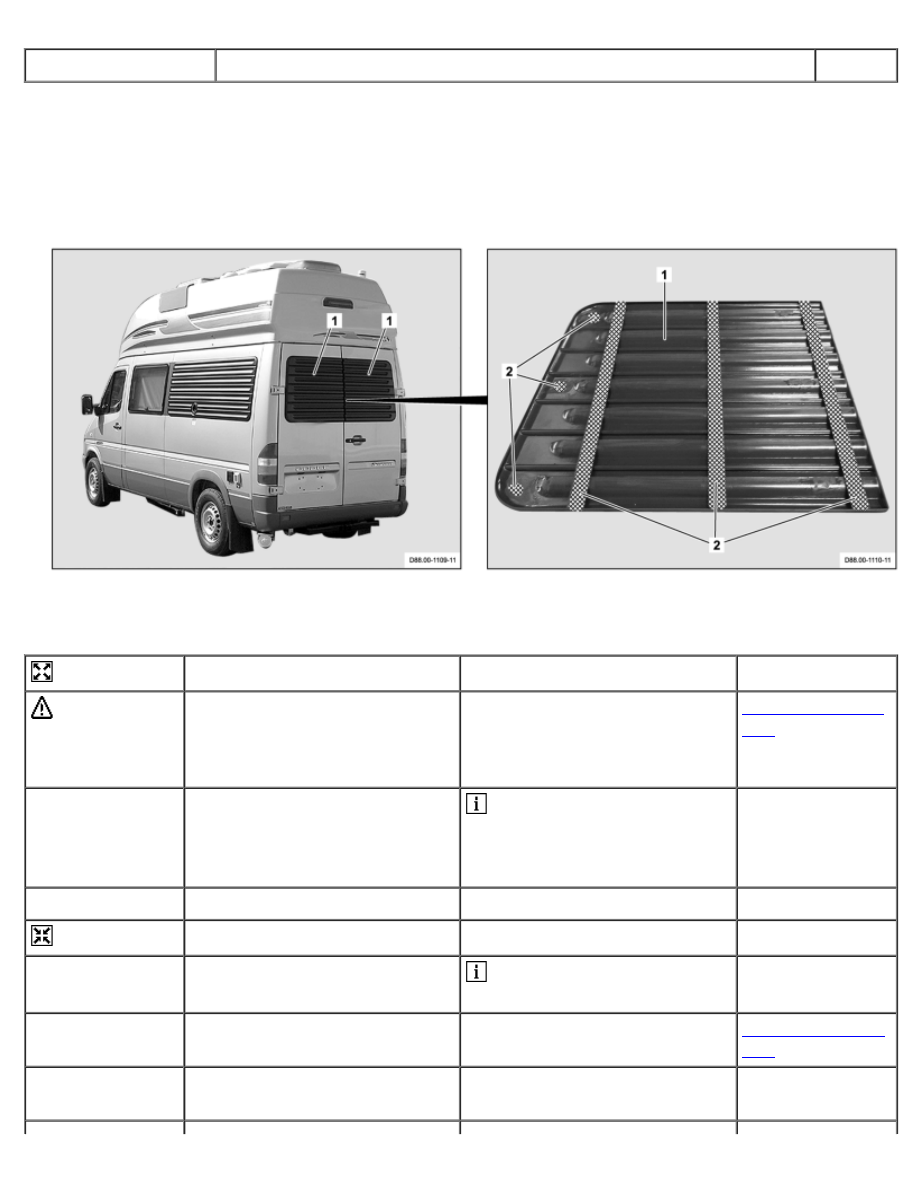

Remove/install window covering

7.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Rear door window cover

D88.00-1111-08

1 Covering



2 Gluing surfaces

Remove





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Loosen covering (1) with suitable
tool

 Covering (1) cannot be

removed without damage. When
loosening hold covering (1)
under tension



2

Remove cover (1)





Install





3

Clean gluing surface on vehicle

 Allow to air-dry according to

manufacturer's specifications







Adhesion cleaner

BR00.45-Z-1014-
04A

4

Roughen gluing surface (2) on
covering (1)





5

Clean gluing surfaces (2)

 Allow to air-dry according to

manufacturer's specifications







Adhesion cleaner

BR00.45-Z-1014-
04A

6

Apply primer to gluing surfaces
(2)

 Use suitable primer







 Allow to air-dry according to

manufacturer's specifications



7

Apply glue to gluing surfaces (2)

Sikaflex 252 adhesive compound
for glued paneling

BR00.45-Z-1021-
02A

8

Position covering (1) on gluing
surface on vehicle

 Align covering (1) and press

on firmly.



9

Fasten covering (1) with
adhesive tape.





Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1021-
02A

Sikaflex 252 adhesive compound for glued paneling

005 989 36 71

BR00.45-Z-1014-
04A

Adhesion cleaner

003 989 72 71

AR91.10-D-1010B

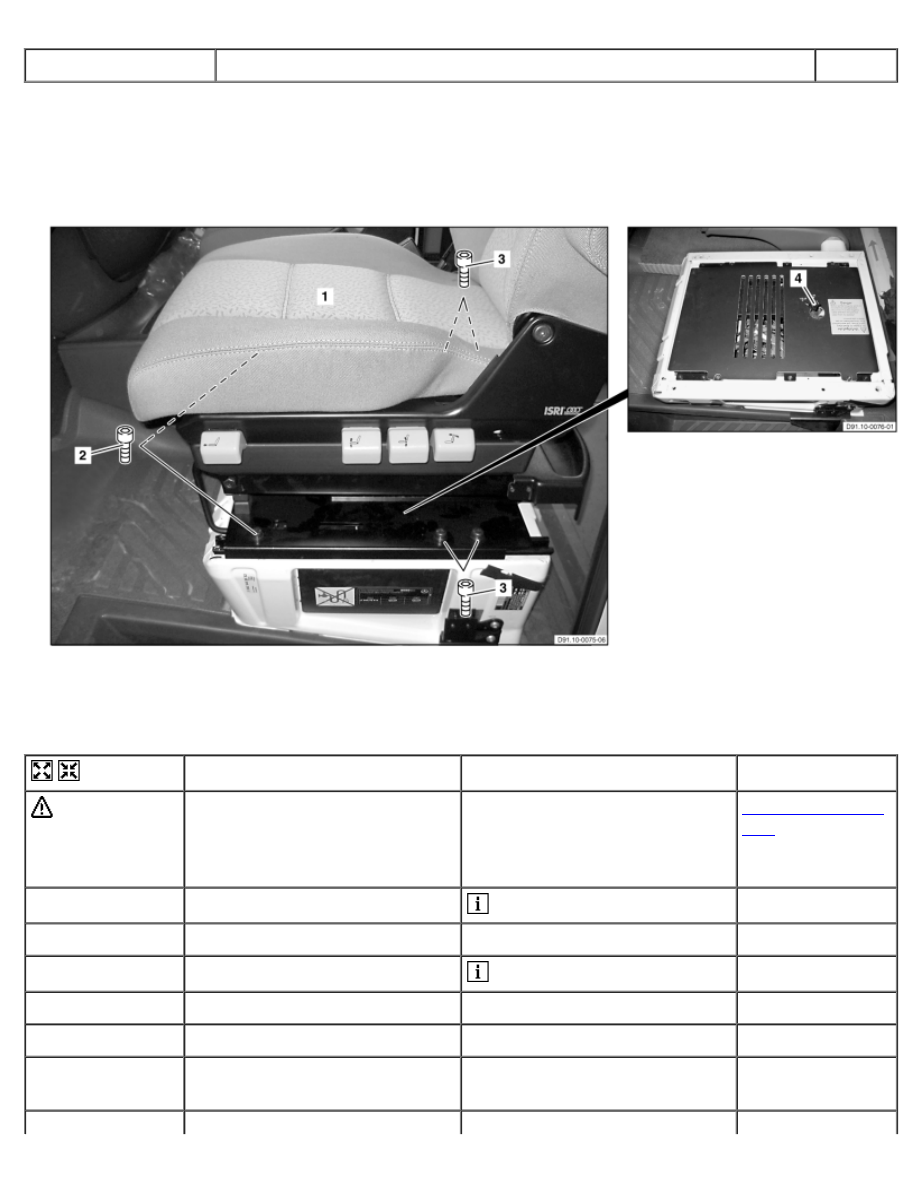

Remove/install driver's seat

23.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D91.10-0074-09

1 Driver seat
2 Bolts



3 Bolts



4 Electrical connector



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Slide driver seat (1) backwards

 See Operator's Manual



2

Unscrew bolts (2)





3

Slide driver seat (1) forwards

 See Operator's Manual



4

Remove bolts (3)





5

Tilt driver seat (1) to the side





6

Disconnect electrical connector
(4)





7

Remove driver seat (1)





8

Install in the reverse order





AR91.10-D-1020B

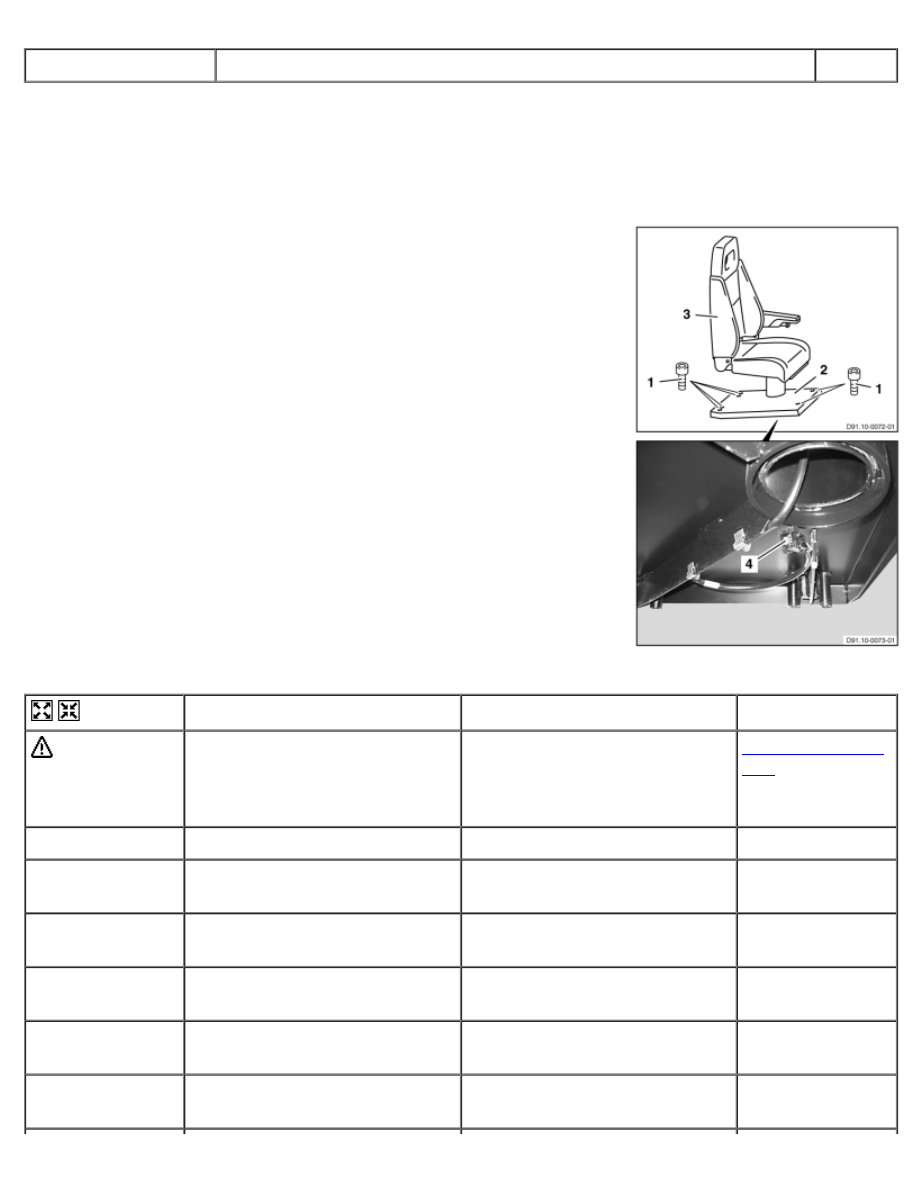

Remove/install passenger seat

23.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Rotating base
3 Passenger seat
4 Electrical connector







D91.10-0071-03



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Remove caps from screws (1)





2

Unscrew bolts (1) at rotating
base (2)





3

Tilt rotating base (2) with front
passenger seat (3) to the side





4

Disconnect electrical connector
(4)





5

Remove rotating base (2) with
front passenger seat (3)





6

Release front passenger seat (3)
and rotate





7

Remove front passenger seat (3)
from rotating base (2)





8

Install in the reverse order





AR91.10-D-1056A

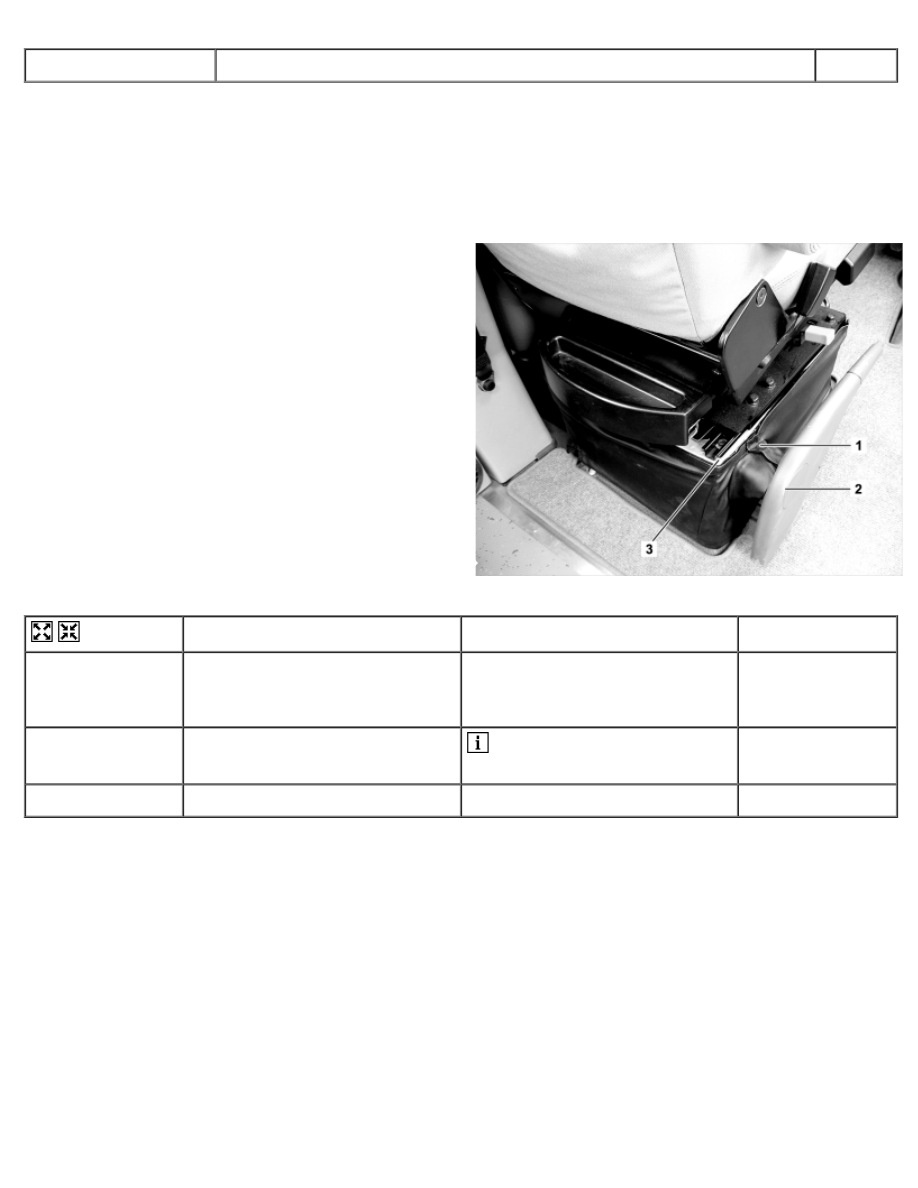

Remove/install trim panel at the seat frame

11.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





driver seat

1 Trim panel
2 Hand brake lever
3 Seat frame







D91.10-0056-11



Remove/Install





1

Undo the velcro fastener at the
trim (1) for the hand brake lever
(2)





2

Remove the trim panel (1) from
the seat frame (3)

 Installation: Check for

correct seating of trim panel (1).



3

Install in the reverse order
