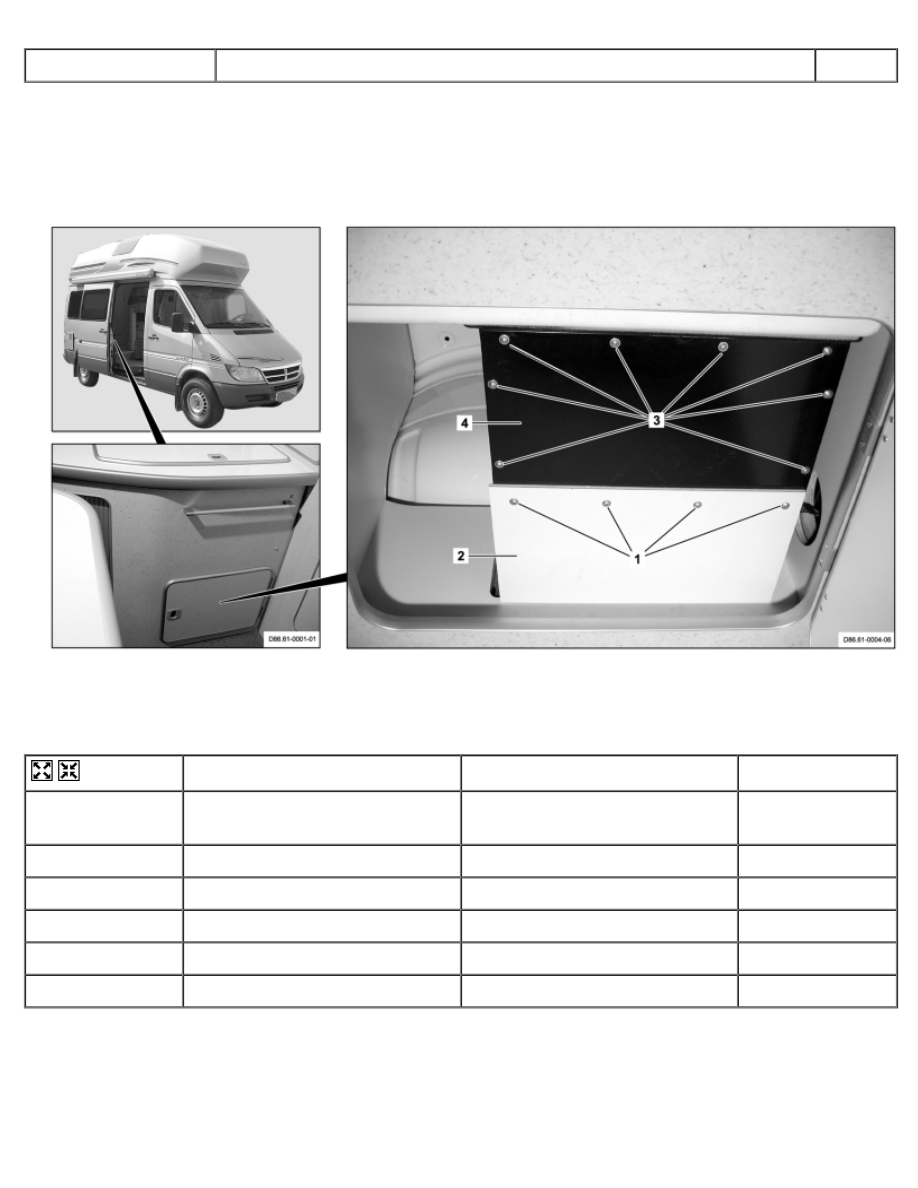

Westfalia. Testing repair electrical manual - part 45

AR86.61-D-0054A

Remove/install refrigerator box cover lock

11.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Insulating part
2 Bolts
3 Bottom section of cover lock
4 Top section of cover lock







D86.61-0017-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Switch off refrigerator box

 See Operator's Manual



2

Remove insulating part (1) with
cover gasket for refrigerator box



AR86.61-D-
0052A

3

Unscrew bolts (2)





4

Remove cover lock bottom
section (3)





5

Remove cover lock top section
(4)





6

Install in the reverse order





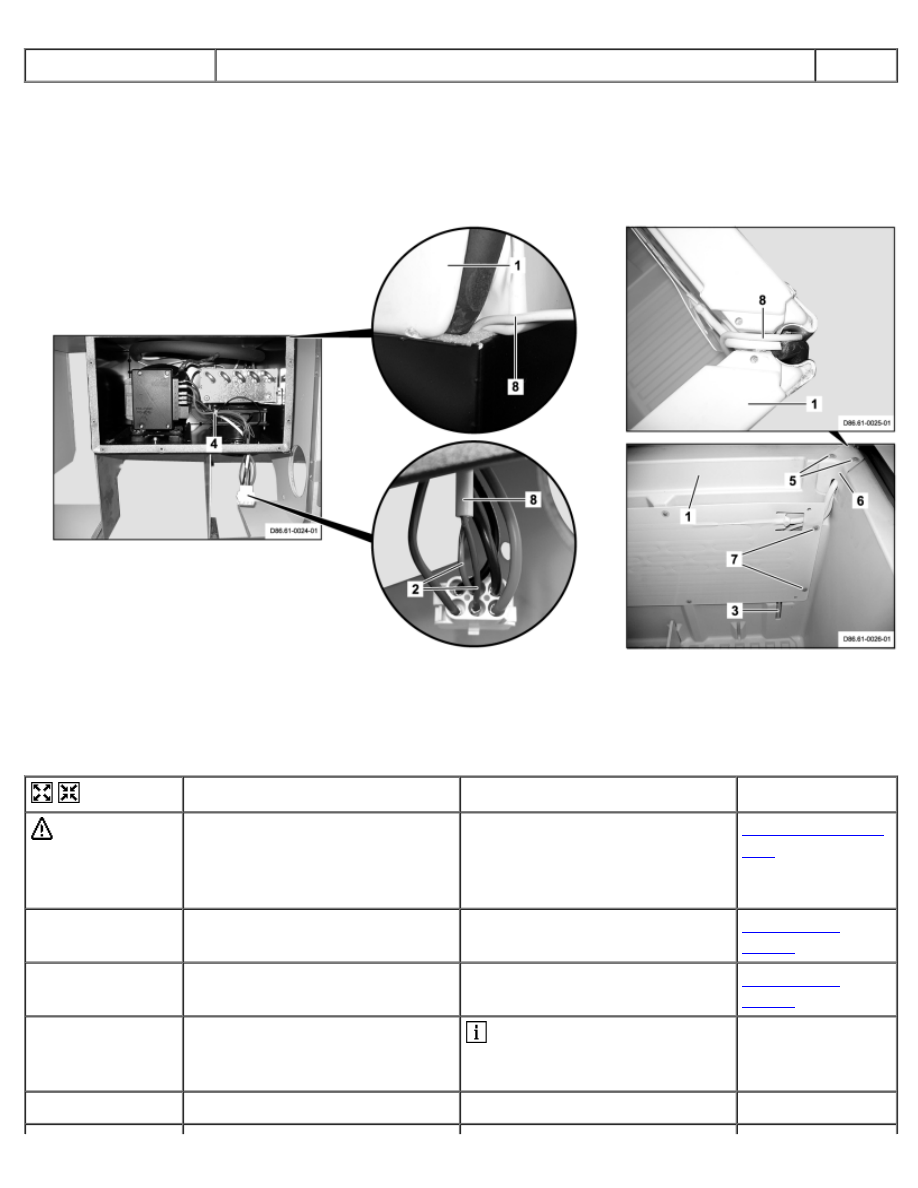

AR86.61-D-0056A

Remove/install refrigerator box temperature sensor

17.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.61-0027-09

1 Refrigerator box
2 Electrical line
3 Temperature sensor



4 Tie strap
5 Clips
6 Cover



7 Clips
8 Electrical line



Remove/Install





 Danger!

Risk of injury caused by exiting
refrigerant and by contact with
the components of the refrigerant
system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

1

Remove stowage cabinet

Refrigerator box

AR86.60-D-
0045A

2

Remove refrigerator box (1)



AR86.61-D-
1010A

3

Unpin electrical line (2) for
temperature sensor (3) from
electrical connector

 Mark installation position of

electrical line (2).



4

Remove tie strap (4)





5

Remove clips (5)





6

Remove cover (6)





7

Remove clips (7)





8

Unclip temperature sensor (2)





9

Remove electrical line (8) from
refrigerator box (1)

 Observe installation position

of electrical line (8)



10

Remove temperature sensor (3)





11

Install in the reverse order





12

Perform a function test

 Switch on refrigerator box (1)

and check temperature with aid
of central electronic system (see
operating instructions).



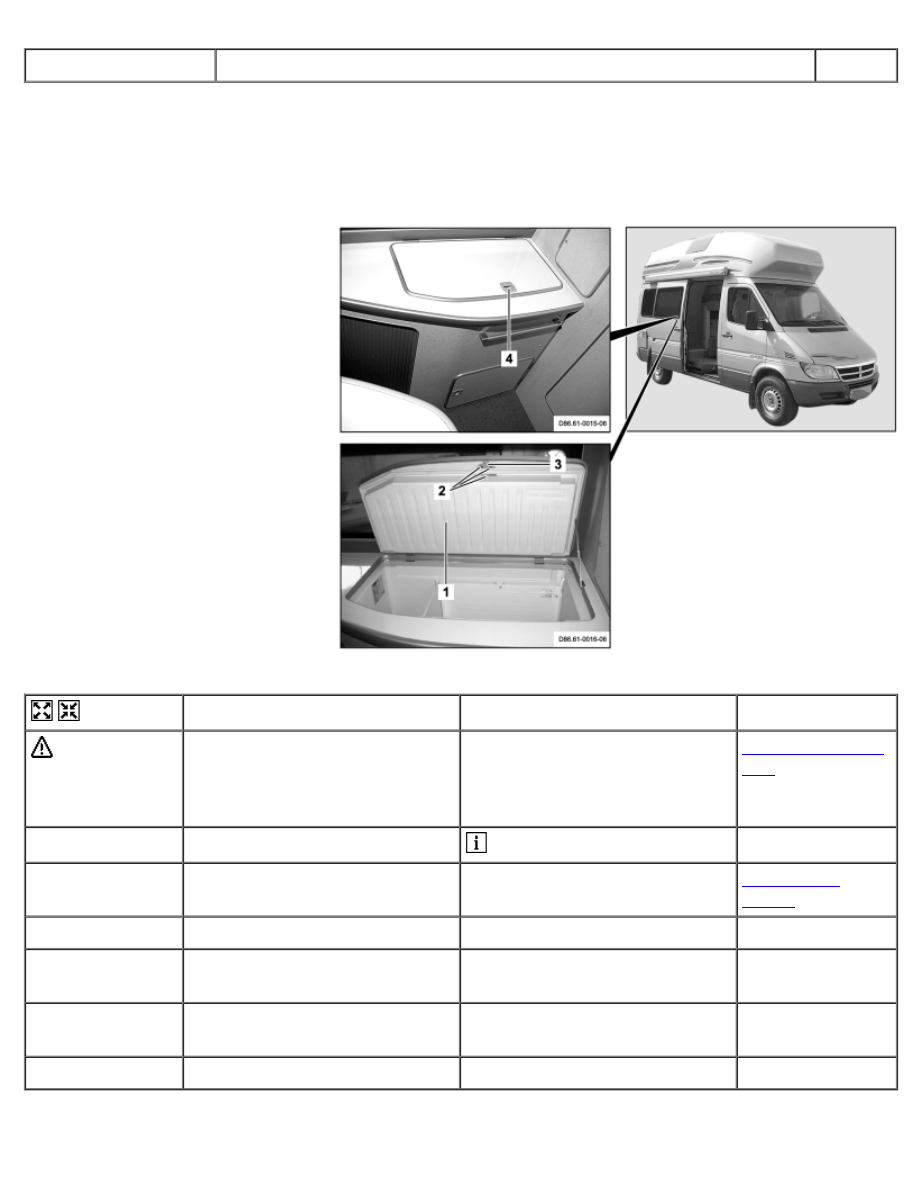

AR86.61-D-1002A

Remove/install refrigerator box cover

11.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.61-0010-09

1 Refrigerator box cover



2 Bolts



3 Bolts



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Switch off refrigerator box

 See Operator's Manual



2

Open refrigerator box cover (1)





3

Unscrew bolts (2)





4

Remove bolts (3)





5

Remove refrigerator box cover
(1)

 When refrigerator box cover

(1) transfer the following
components. See







Remove/install cover gasket for
refrigerator box

AR86.61-D-
0052A





Remove/install arrester for
kitchen element refrigerator box
cover

AR86.61-D-
0053A





Remove/install refrigerator box
cover lock

AR86.61-D-
0054A

6

Install in the reverse order





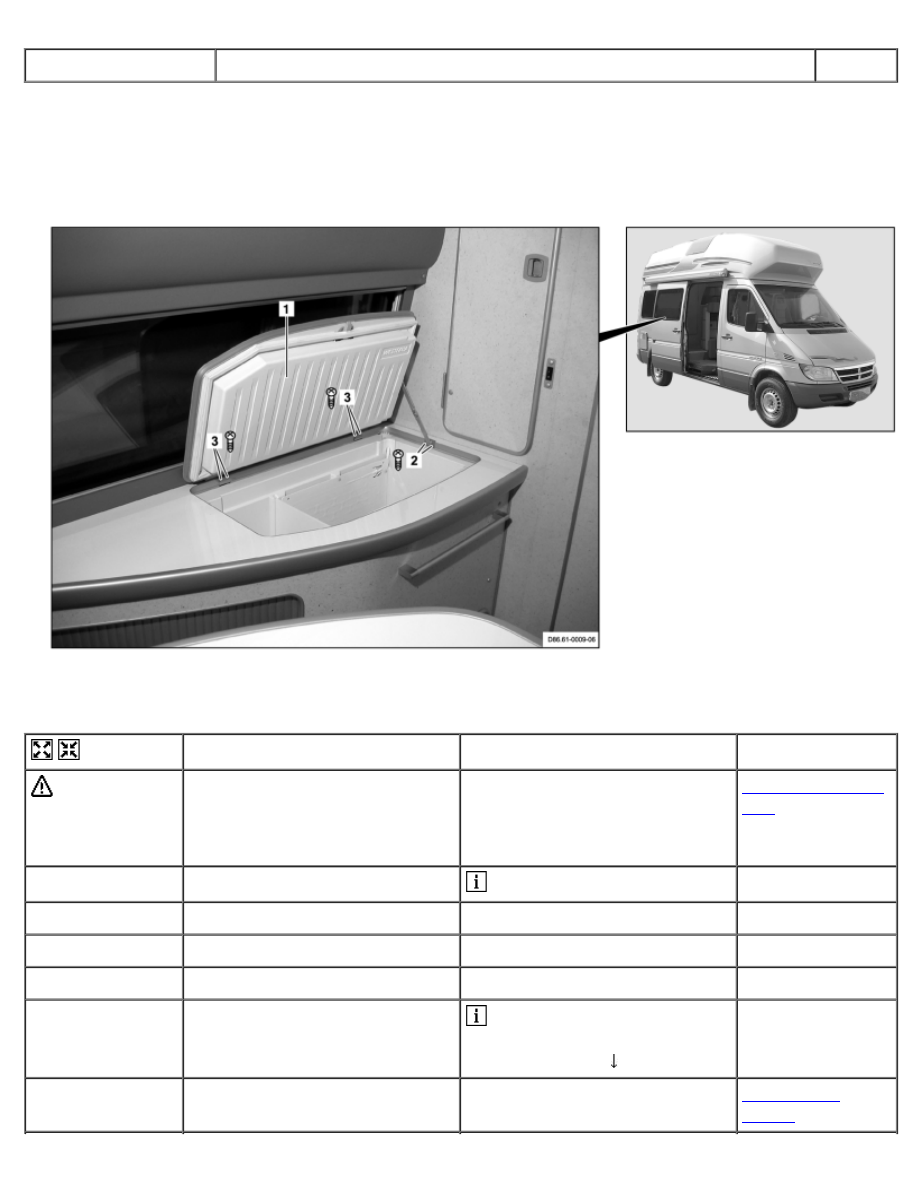

AR86.61-D-1003A

Remove/install refrigerator box cover

10.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.61-0005-09

1 Bolts
2 Covering



3 Bolts



4 Cover panel



Remove/Install





1

Open assembly flap of stowage
compartment at bottom





2

Remove screws (1)





3

Remove cover (2)





4

Remove screws (3)





5

Remove cover (4)





6

Install in the reverse order





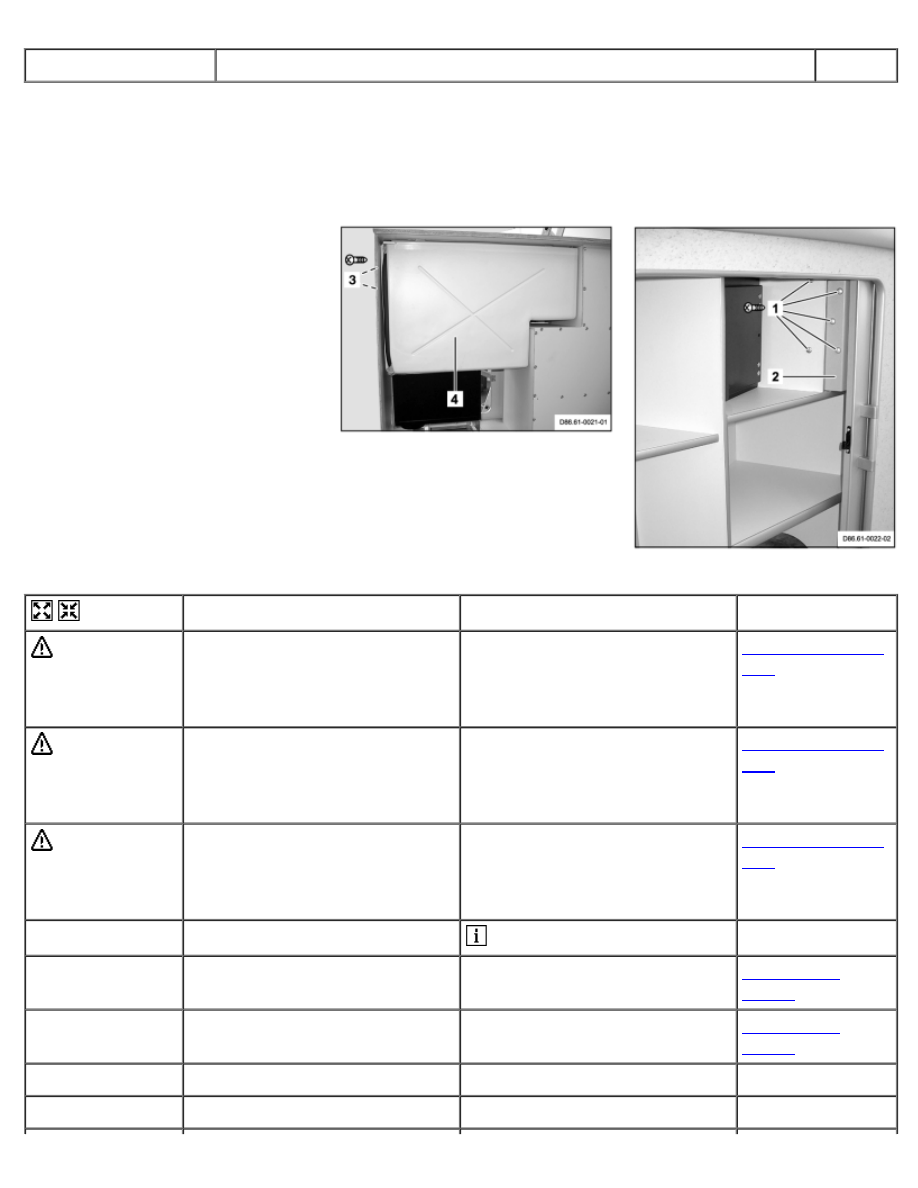

AR86.61-D-1010A

Remove/install refrigerator box

13.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Cover panel
3 Bolts
4 Refrigerator box







D86.61-0023-05



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

 Danger!

Risk of injury caused by exiting
refrigerant and by contact with
the components of the refrigerant
system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

1

Switch off refrigerator box (4)

 See Operator's Manual



2

Remove moldings from C-pillar

Right side

AR68.30-D-
4490A

3

Remove stowage cabinet

Refrigerator box

AR86.60-D-
0045A

4

Remove bolt caps (1)





5

Remove bolts (1)





6

Remove cover plate (2)





7

Remove bolts (3)





8

Open refrigerator box cover (4)





9

Remove refrigerator box (4) from
stowage cabinet toward rear





10

Install in the reverse order





11

Perform a function test

 Switch on refrigerator box (4)

(see operating instructions).
