Westfalia. Testing repair electrical manual - part 44

AR86.60-D-0120A

Remove/install compressed-gas tank

24.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Compressed-gas tank cover
2 Nuts
3 Bolts







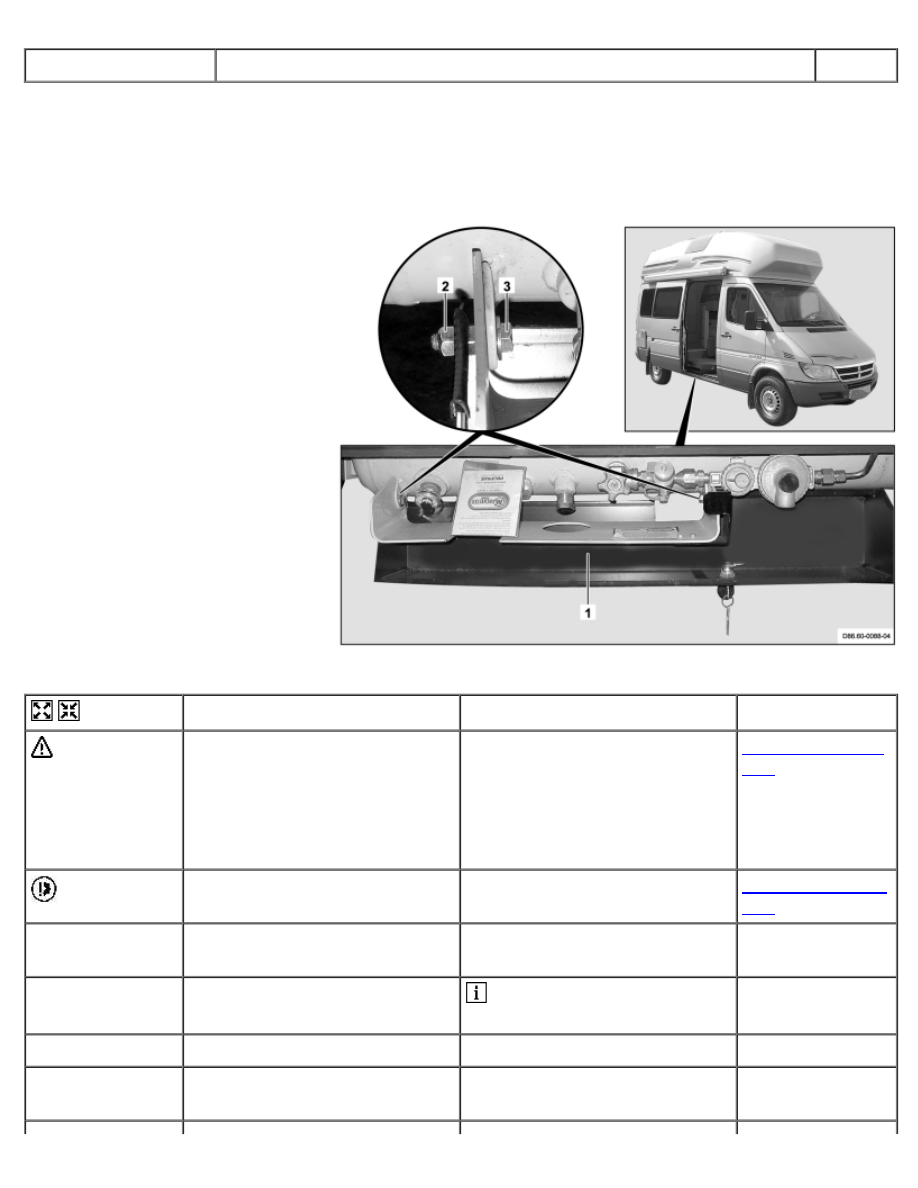

D86.60-0089-06



Remove/Install





 Danger!

Risk of explosion caused by
ignition of gas exiting the lines of
the vehicle's gas system. Risk of
injury caused by burns to skin
and eyes.

Before commencing any work,
ensure that all sources of ignition
have been removed and that the
gas system is completely
emptied if necessary. Wear
protective clothing.

AS86.00-Z-0004-
01A

Notes on self-locking nuts and
bolts

All models

AH00.00-N-0001-
01A

1

Open compressed-gas tank
covering (1)





2

Unscrew nuts (2)

 Installation: Replace self-

locking nuts (2).



3

Unscrew screws (3)





4

Remove compressed-gas tank
cover (1)





5

Install in the reverse order





AR86.60-D-0130A

Remove/install compressed-gas tank fill level indicator

26.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Compressed-gas tank cover
2 Fill level indicator







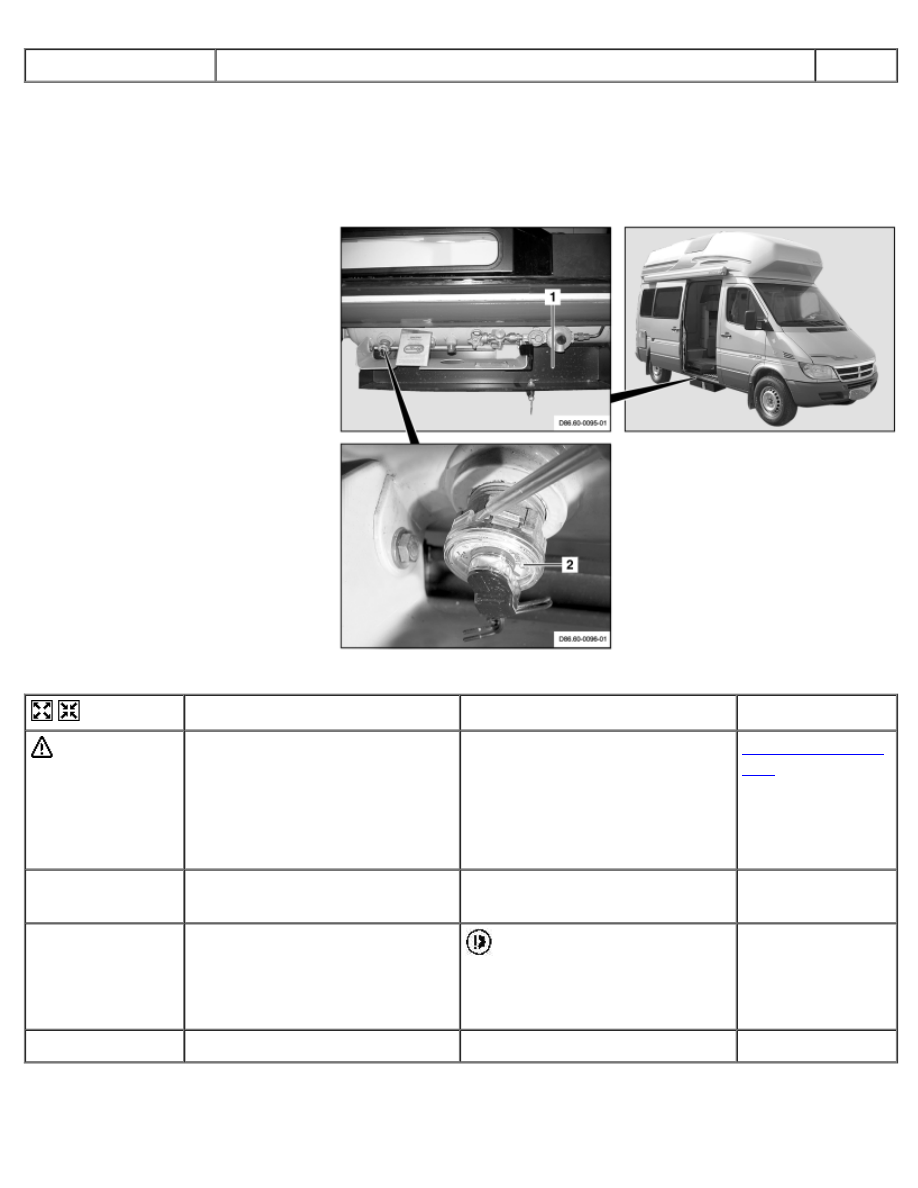

D86.60-0097-06









 Danger!

Risk of explosion caused by
ignition of gas exiting the lines of
the vehicle's gas system. Risk of
injury caused by burns to skin
and eyes.

Before commencing any work,
ensure that all sources of ignition
have been removed and that the
gas system is completely
emptied if necessary. Wear
protective clothing.

AS86.00-Z-0004-
01A

1

Open compressed-gas tank
cover (1)





2

Unlock fill level indicator (2) on
compressed-gas tank and pull
off

 Do not overstretch lugs on fill

level indicator (2) when
releasing. Risk of cracks and
fracture!



3

Install in the reverse order





AR86.60-D-0140A

Remove/install pressure reducing valve

25.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





On compressed-gas tank

1 Main shut-off valve
2 Gas line
3 Reducer
4 Removal connection piece
5 Pressure reducing valve







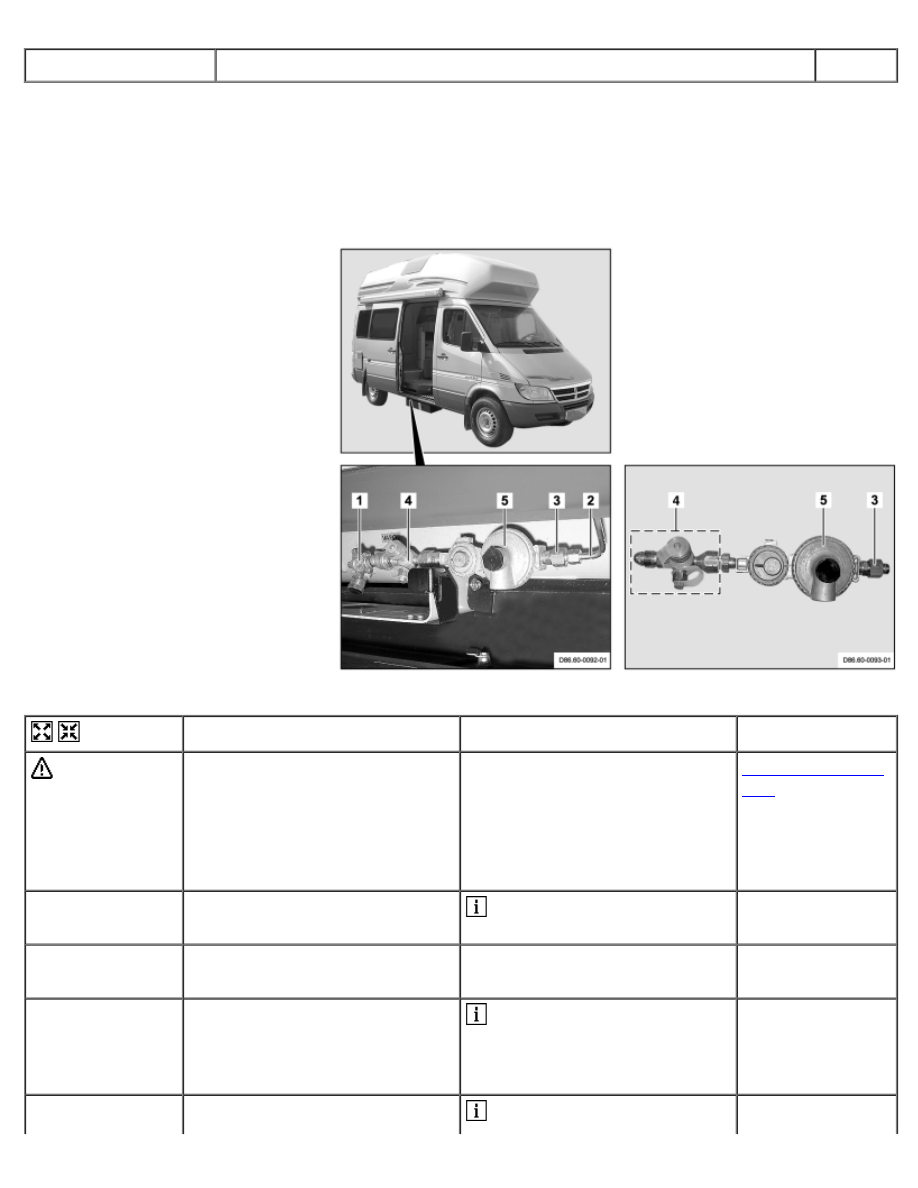

D86.60-0094-06



Remove/install





 Danger!

Risk of explosion caused by
ignition of gas exiting the lines of
the vehicle's gas system. Risk of
injury caused by burns to skin
and eyes.

Before commencing any work,
ensure that all sources of ignition
have been removed and that the
gas system is completely
emptied if necessary. Wear
protective clothing.

AS86.00-Z-0004-
01A

1

Close main shut-off valve (1) on
compressed-gas tank

 See Operator's Manual



2

Disconnect gas line (2) from
reducer (3)





3

Unscrew removal connection
piece (4) with pressure reducing
valve (5) from main shut-off
valve (1)

 Left-hand thread.



4

Unscrew removal connection

 Left-hand thread.



piece (4) from pressure reducing
valve (5)





 Observe installation position

of removal connection piece (4)
to pressure reducing valve (5)



5

Unscrew reducer (3) from
pressure reducing valve (5)





6

Install in the reverse order





7

Perform leakage test for gas
system



AR86.60-D-
0100A

AR86.61-D-0052A

Remove/install cover gasket for refrigerator box

11.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

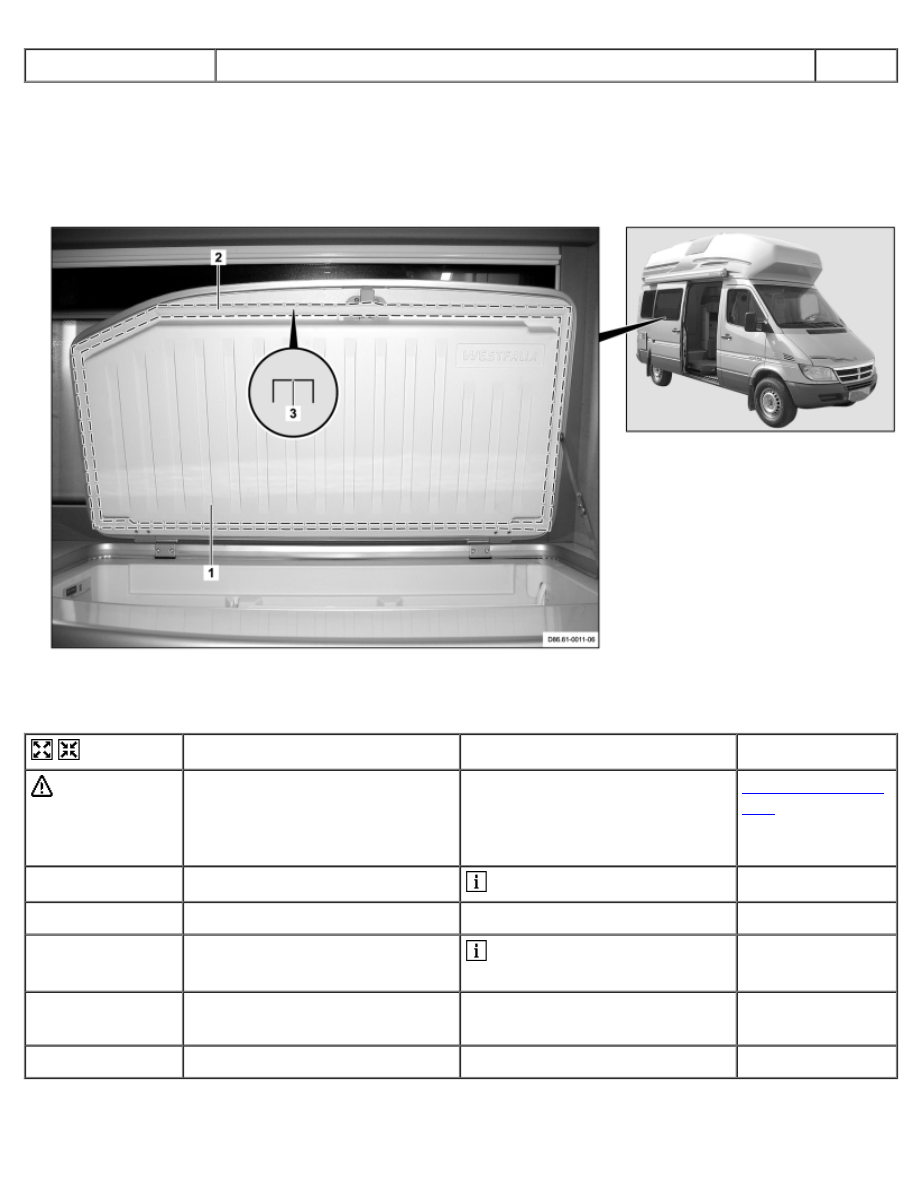

D86.61-0012-09

1 Insulating part



2 Cover gasket



3 Clamps



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Switch off refrigerator box

 See Operator's Manual



2

Open refrigerator box cover





3

Remove clips (3)

 Below entire cover gasket (2)

in marked area



4

Remove insulating part (1) with
cover gasket (2)





5

Install in the reverse order





AR86.61-D-0053A

Remove/install kitchen element refrigerator box cover arrester

11.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

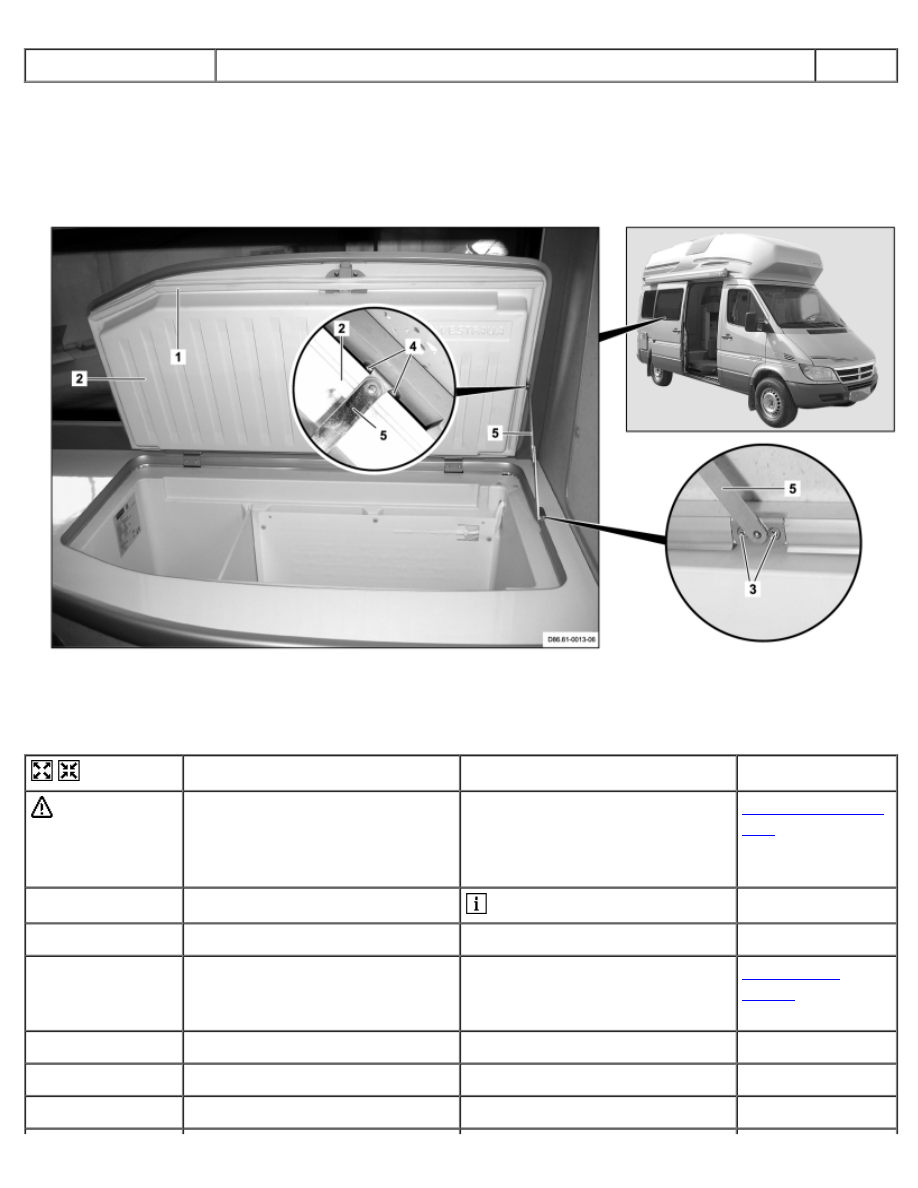

D86.61-0014-09

1 Cover gasket
2 Insulating part



3 Bolts
4 Bolts



5 Arrester



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Switch off refrigerator box

 See Operator's Manual



2

Open refrigerator box cover





3

Remove cover gasket (1) with
insulating part (2) for refrigerator
box



AR86.61-D-
0052A

4

Remove bolts (3)





5

Remove bolts (4).





6

Remove arrester (5)





7

Install in the reverse order
