Westfalia. Testing repair electrical manual - part 51

AR91.21-D-4070A

Remove/install rabbet

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Seat cushion
2 Bolts
3 Stops







D91.12-1103-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Release seat bolster (1) and fold
up

 See Operator's Manual



2

Unscrew bolts (2)

 When replacing the left

rabbet, fasten seat bolster (1) in
place.



3

Remove stop (3)





4

Install in the reverse order





AR91.21-D-4080A

Remove/install lock plate

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Seat cushion
2 Bolts
3 Lock plate







D91.12-1104-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Release seat bolster (1) and fold
up

 See Operator's Manual



2

Unscrew bolts (2)





3

Remove lock plate (3)





4

Install in the reverse order





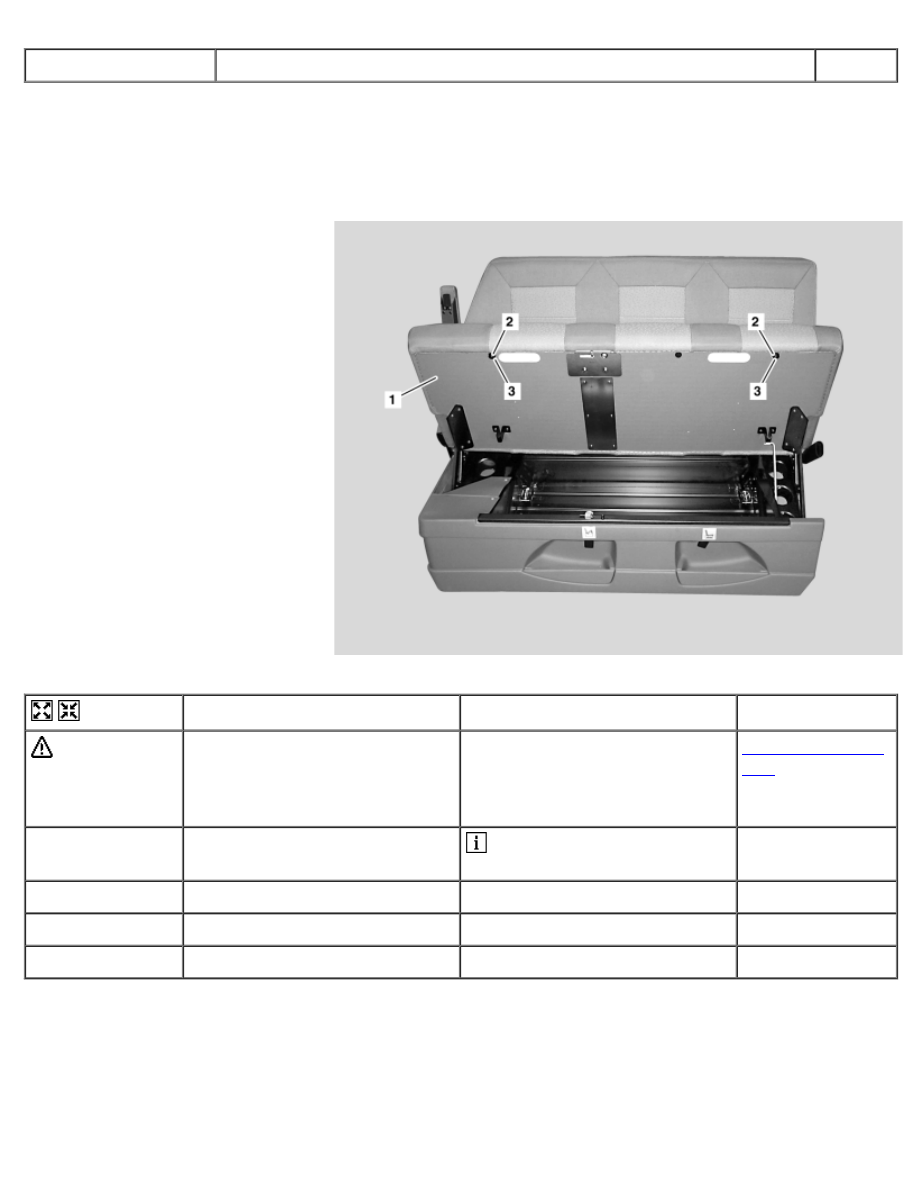

AR91.21-D-4090A

Remove/install protective plate

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Seat cushion
2 Bolts
3 Protective plate







D91.12-1105-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Release seat bolster (1) and fold
up

 See Operator's Manual



2

Unscrew bolts (2)





3

Remove guard plate (3)





4

Install in the reverse order





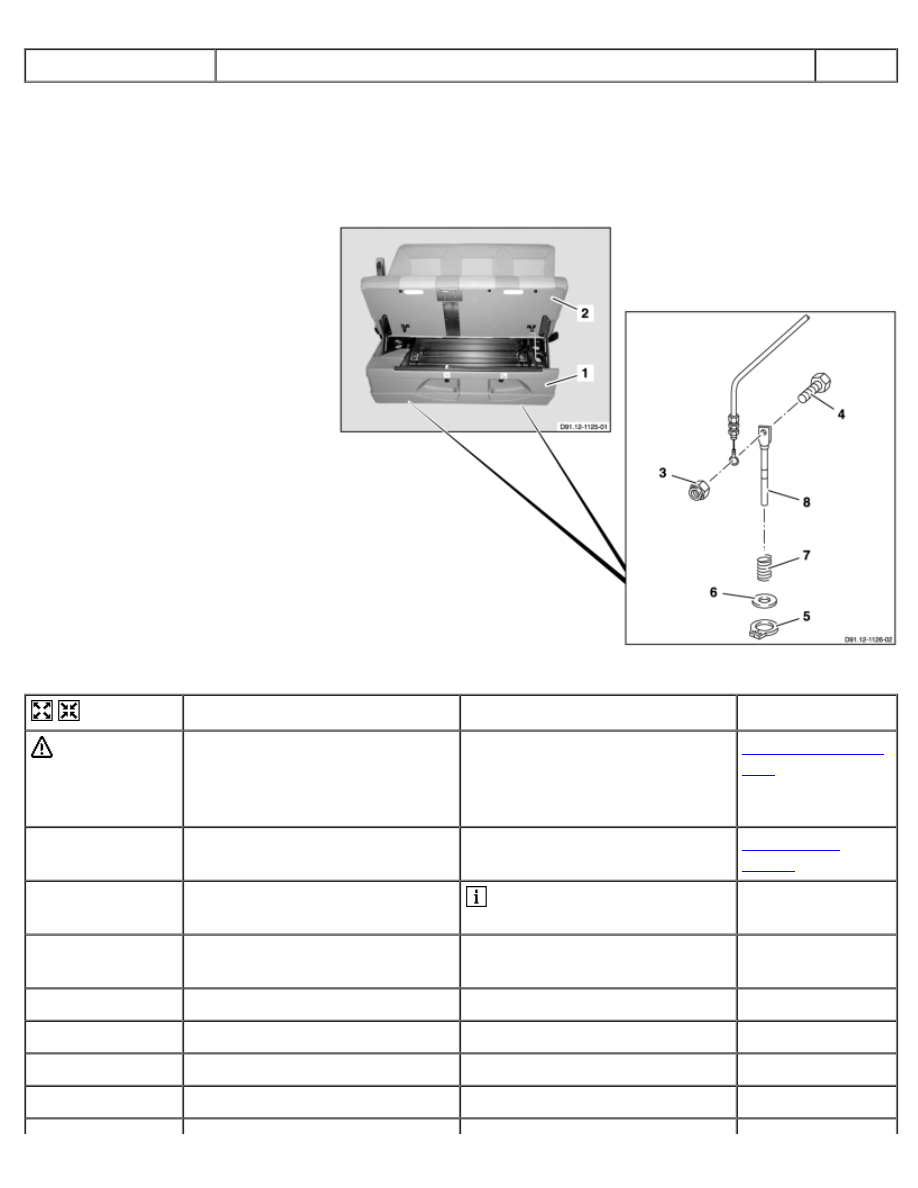

AR91.21-D-4100A

Remove/install index bolt for bench seat adjustment

17.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bench seat
2 Seat cushion
3 Nut
4 Screw
5 Circlip
6 Washer
7 Compression spring
8 Index bolt







D91.12-1124-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove bench seat (1)



AR91.21-D-
4000A

2

Release seat bolster (2) and fold
up

 See Operator's Manual



3

Adjust nut (3) on bolt (4)
downwards





4

Remove screw (4)





5

Tilt bench seat (1) to rear





6

Remove locking ring (5)





7

Remove shim (6)





8

Remove compression spring (7)





9

Withdraw index bolt (8) upwards





10

Install in the reverse order





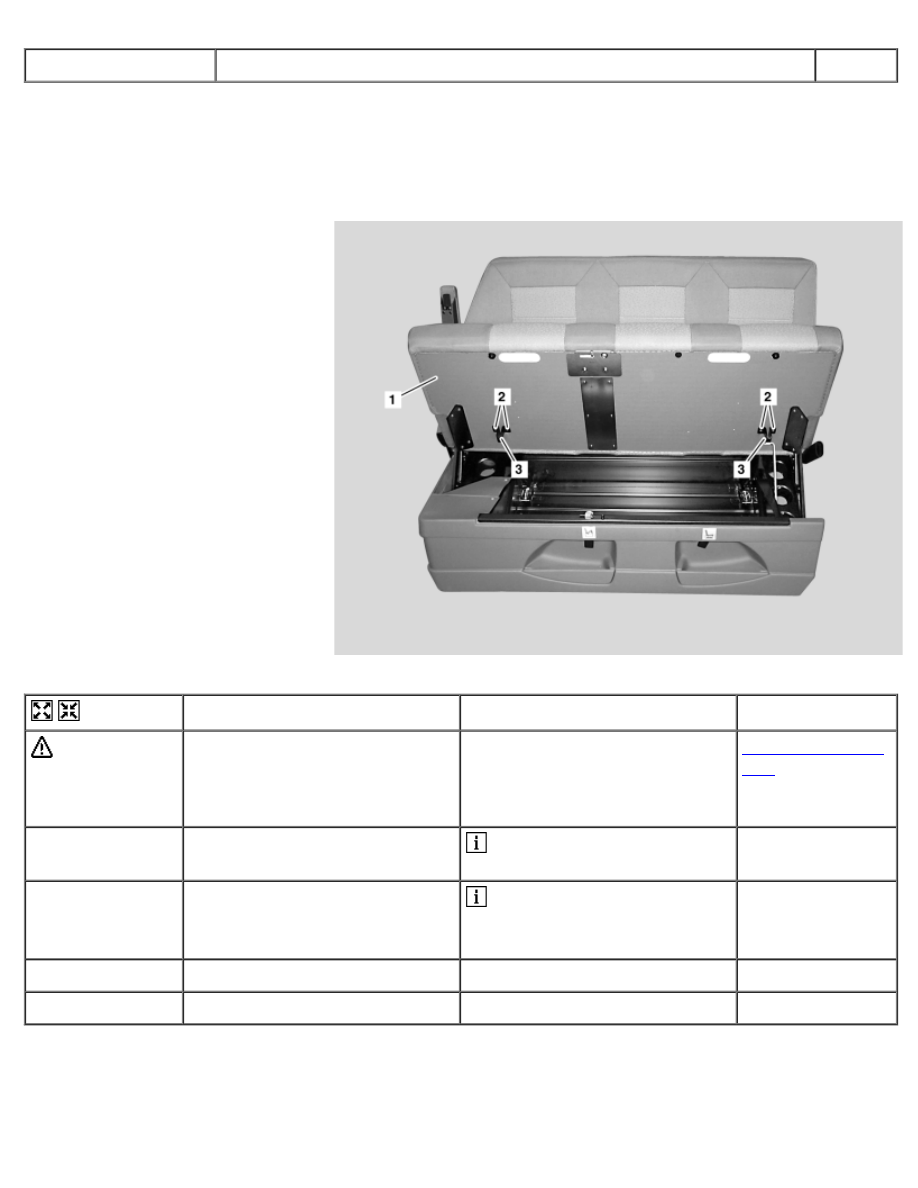

AR91.21-D-4110A

Remove/install rubber damper

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Seat cushion
2 Bolts
3 Rubber buffer







D91.12-1106-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Release seat bolster (1) and fold
up

 See Operator's Manual



2

Unscrew bolts (2)





3

Remove rubber damper (3)





4

Install in the reverse order





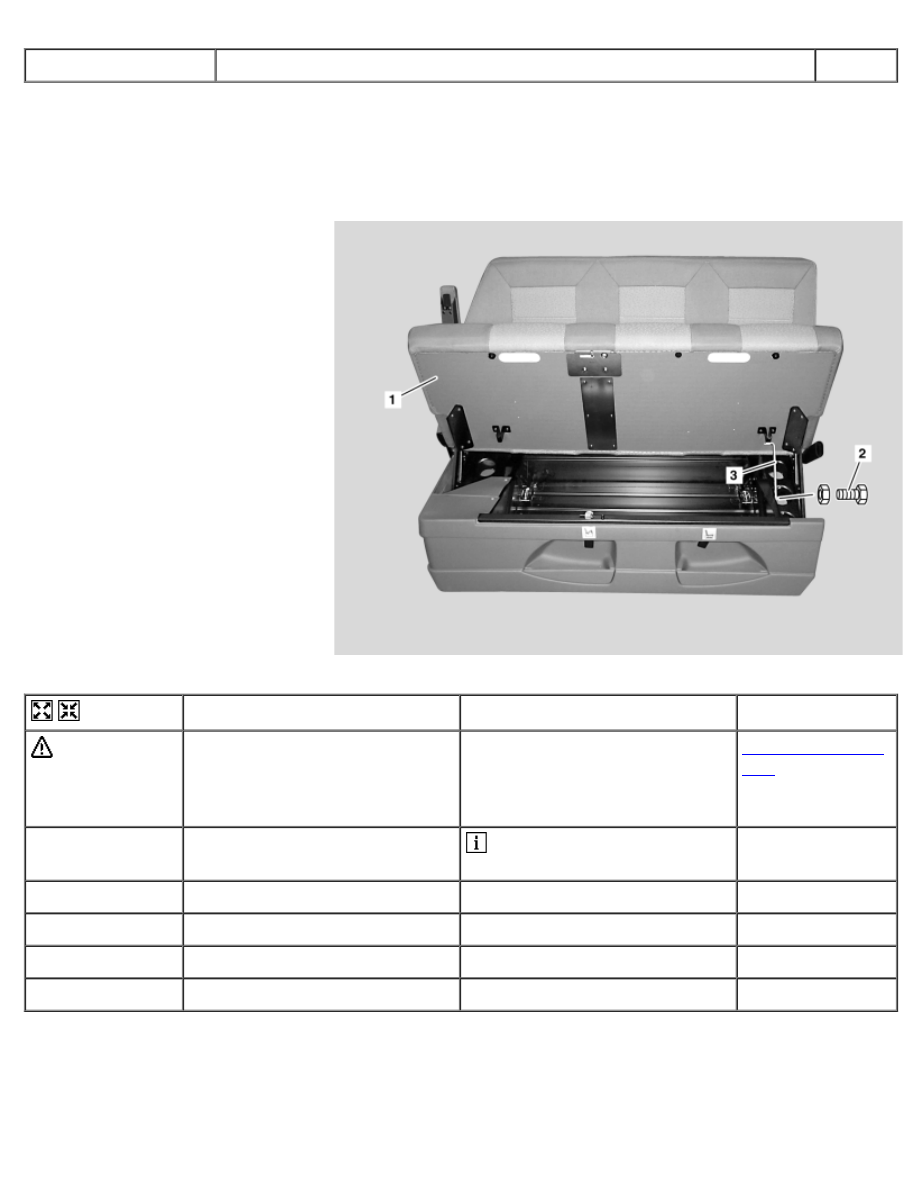

AR91.21-D-4120A

Remove/install support

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Seat cushion
2 Screw
3 Support







D91.12-1108-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Release seat bolster (1) and fold
up

 See Operator's Manual



2

Fasten seat bolster (1) in place





3

Unscrew bolt (2).





4

Remove support brace (3)





5

Install in the reverse order





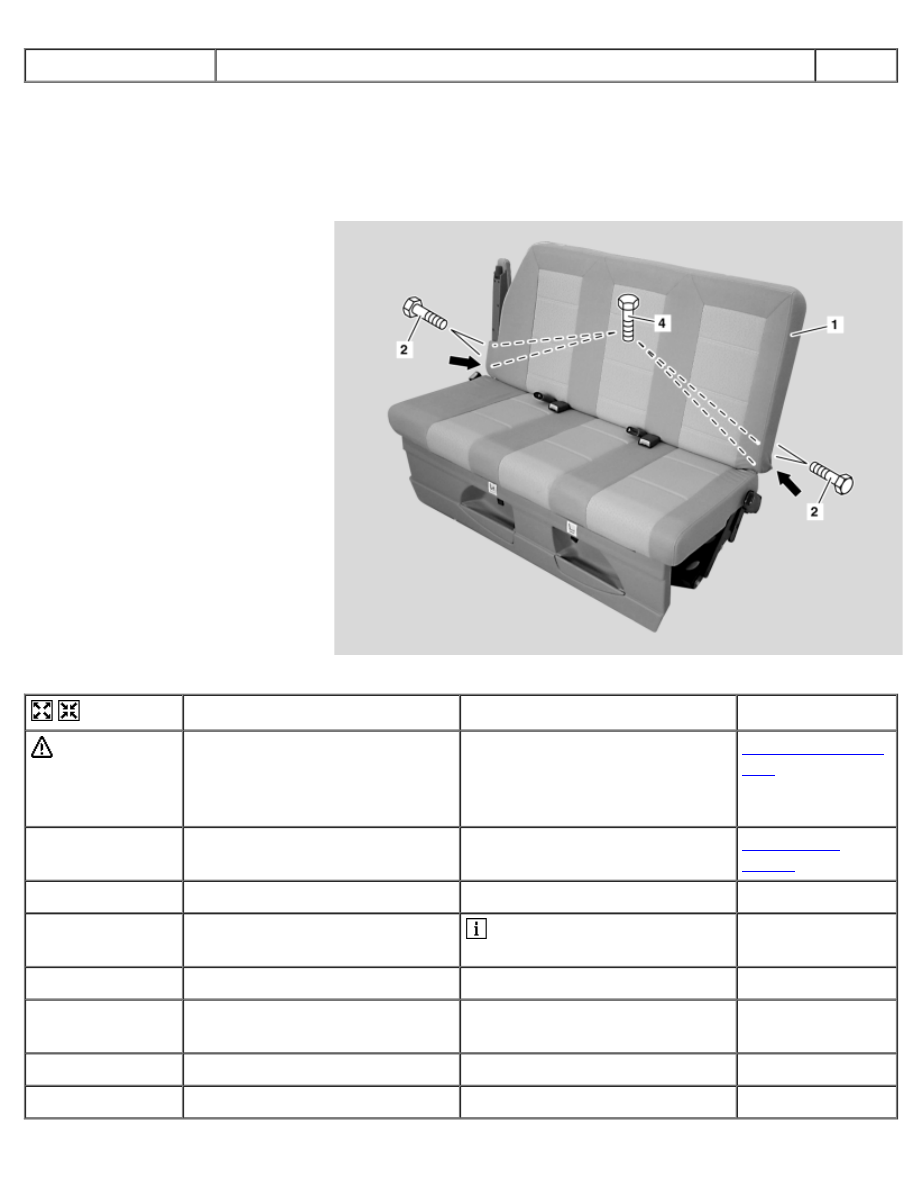

AR91.21-D-4495A

Remove/install back cushion on bench seat

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Back cushion
2 Bolts
4 Bolts







D91.21-0002-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Remove bench



AR91.21-D-
4000A

2

Fold armrest upward





3

Unhook cushion upholstery at
side and push to one side

 See arrows.



4

Unscrew bolts (2)





5

Undo bolts (4) on rear of back
cushion (1)





6

Remove back cushion (1)





7

Install in the reverse order
