Westfalia. Testing repair electrical manual - part 53

AR91.30-D-0080A

Remove/install heated seat switch

14.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





with CODE (H15) Heater for front passenger seat





with CODE (H16) Heater for driver seat

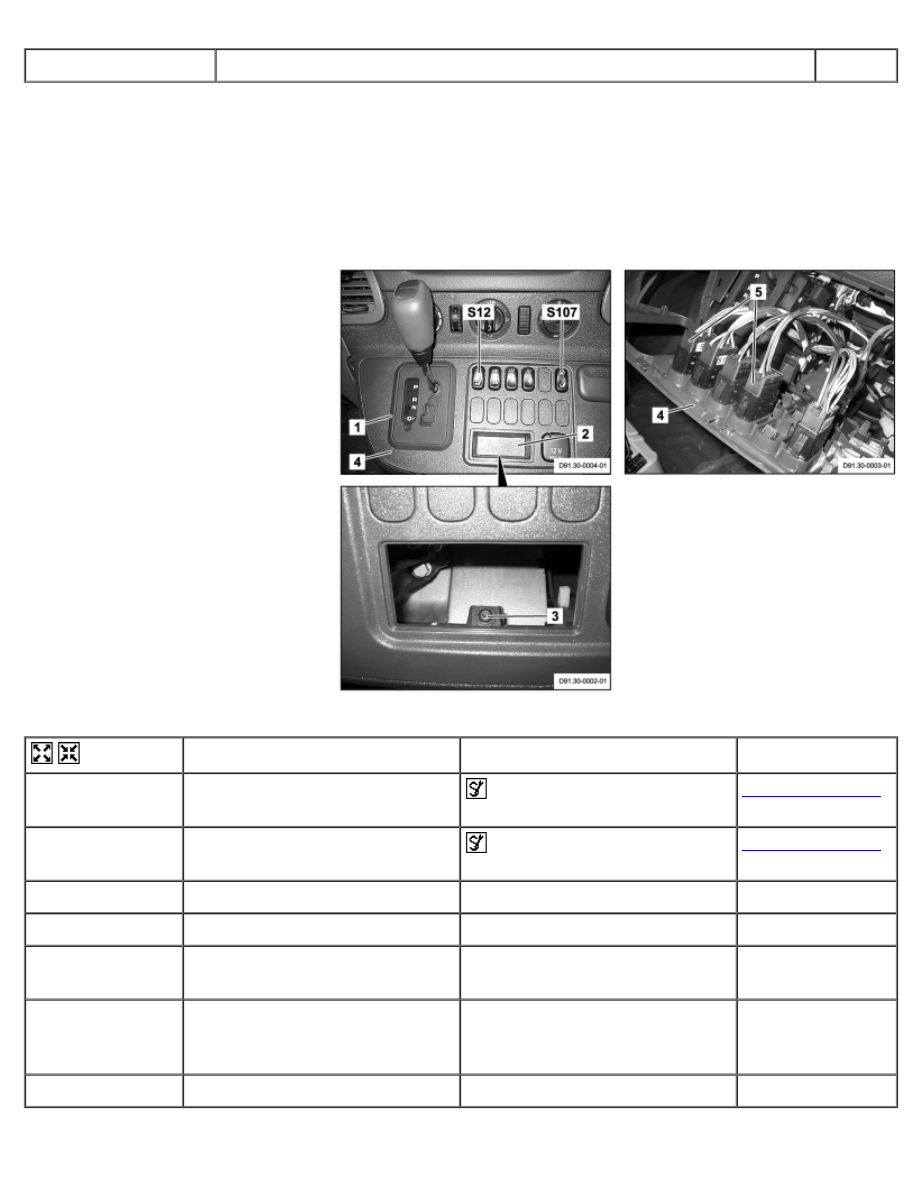

1 Shift gate frame
2 Stowage compartment
3 Screw
4 Trim panel
5 Heated seat connector

S12 Driver heated seat switch
S107 Front passenger heated
seat switch







D91.30-0001-06



Remove/Install





1

Unclip the shift gate frame(1)
and remove

Long wedge

115 589 03 59 00

2

Unclip stowage compartment (2)
and remove

Long wedge

115 589 03 59 00

3

Remove bolt (3)





4

Remove trim panel (4)





5

Unplug the heated seats
connector (5)





6

Remove the driver heated seat
switch (S12), front passenger
heated seat switch (S107)





7

Install in the reverse order











115 589 03 59 00







Longitudinal wedge







AR91.40-D-1035A

Remove/install seat belt on bench seat

28.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





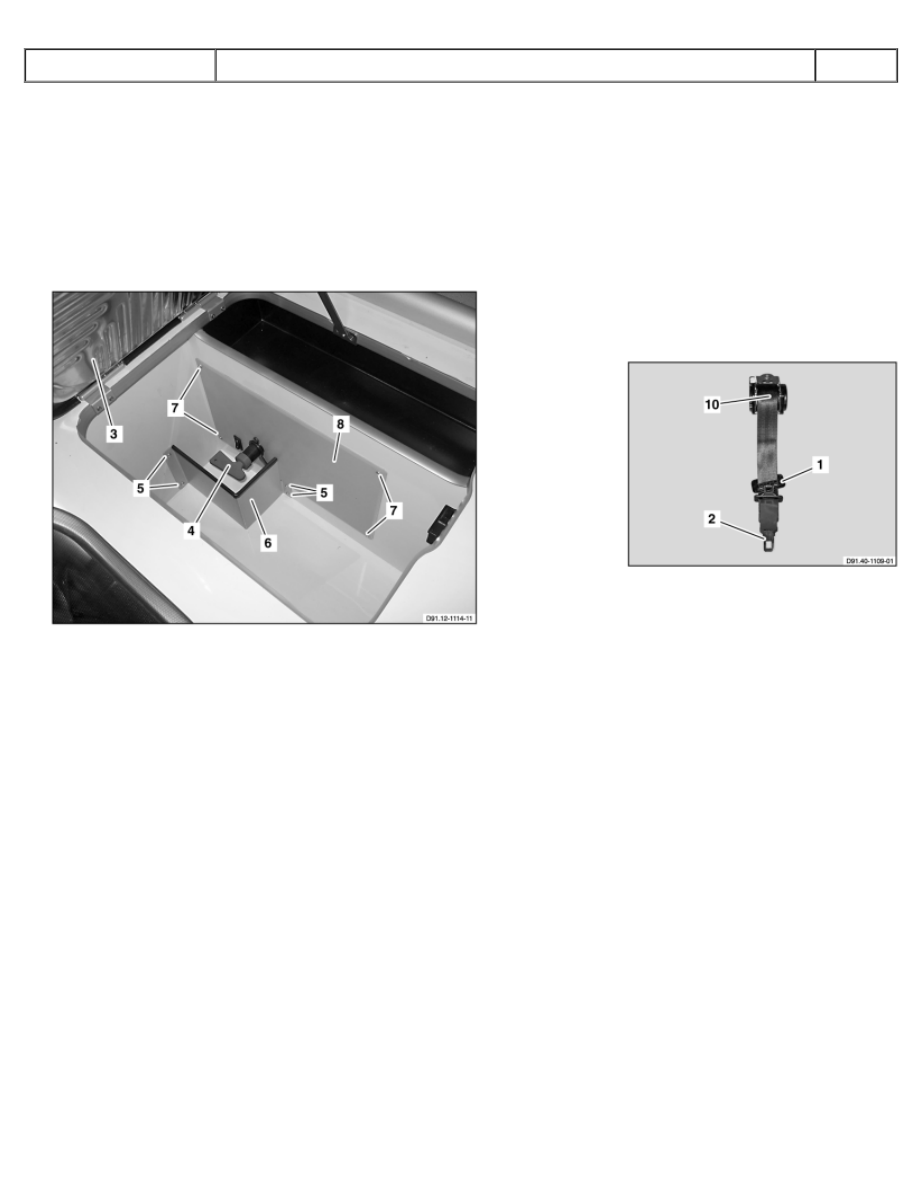

Center and right seat belts

D91.40-1114-09

1 Covering
2 Belt buckle
3 Cover
4 12-V main switch



5 Bolts
6 Locking plate
7 Bolts



8 Carrier plate
10 Seat belt

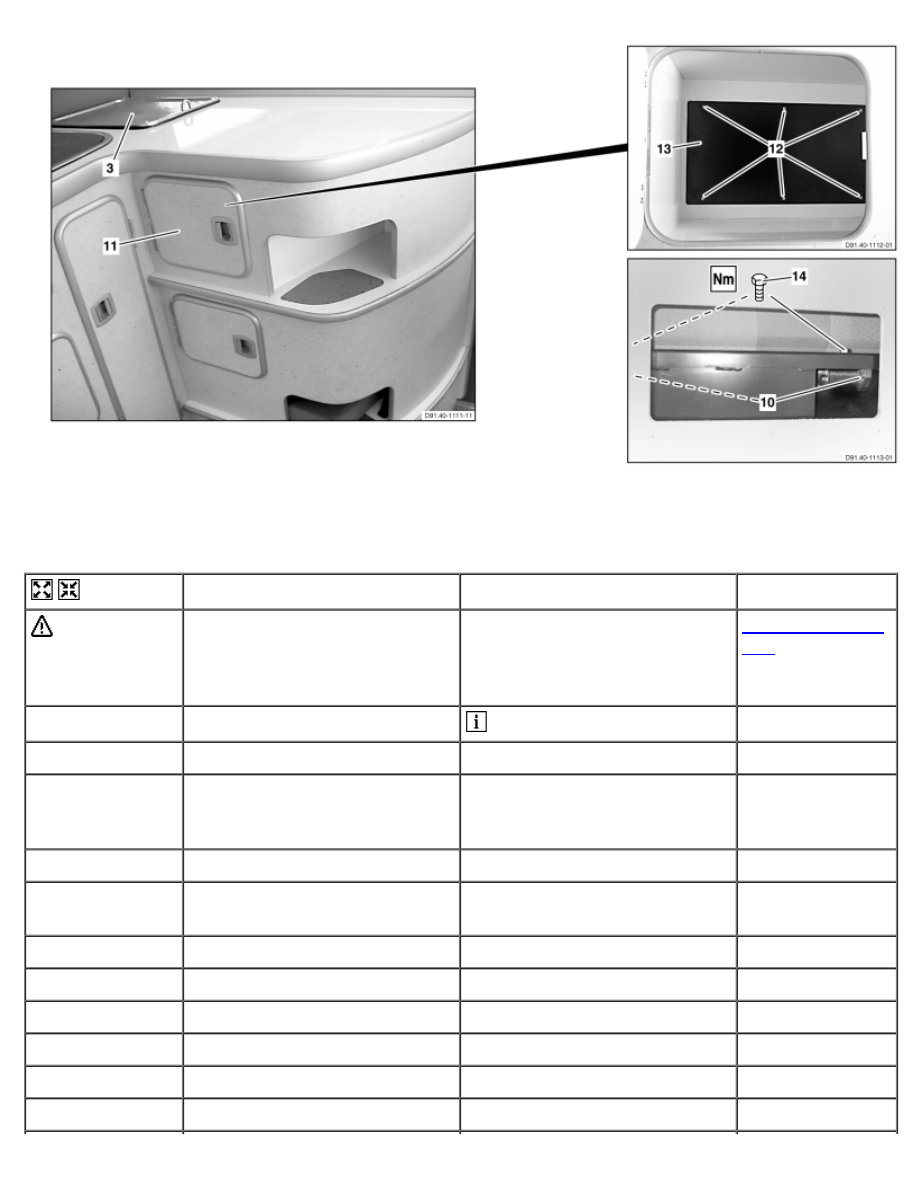

D91.40-1110-09

3 Cover
10 Seat belts



11 Flap
12 Bolts



13 Plate
14 Bolts



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Move bench seat forwards

 See Operator's Manual



2

Unclip cover (1).





3

Guide covering (1) with belt
buckle (2) through belt support
opening





4

Open lid (3)





5

Turn 12 V main switch (4) to
"OFF" position





6

Unscrew bolts (5).





7

Remove locking plate (6)





8

Unscrew bolts (7).





9

Place carrier plate (8) to one side



10

Open flap (11)





11

Unscrew the bolts (12).





12

Remove plate (13)





13

Unscrew bolts (14).

 Bolt, automatic belt retractor

to rear seat

BA91.40-N-1009-
01A

14

Remove seat belt (10) towards
rear

 Remove middle seat belt (10)

through exposed opening of
carrier plate (8).



15

Install in the reverse order





 Seat belts/emergency tensioning retractors

Number

Designation

Model
903.662
with code
ZU8, Z29

BA91.40-N-1009-
01A

Bolt, inertia reel to rear seat



Nm 38

AR91.40-D-1035B

Remove/install seat belt on bench seat

4.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





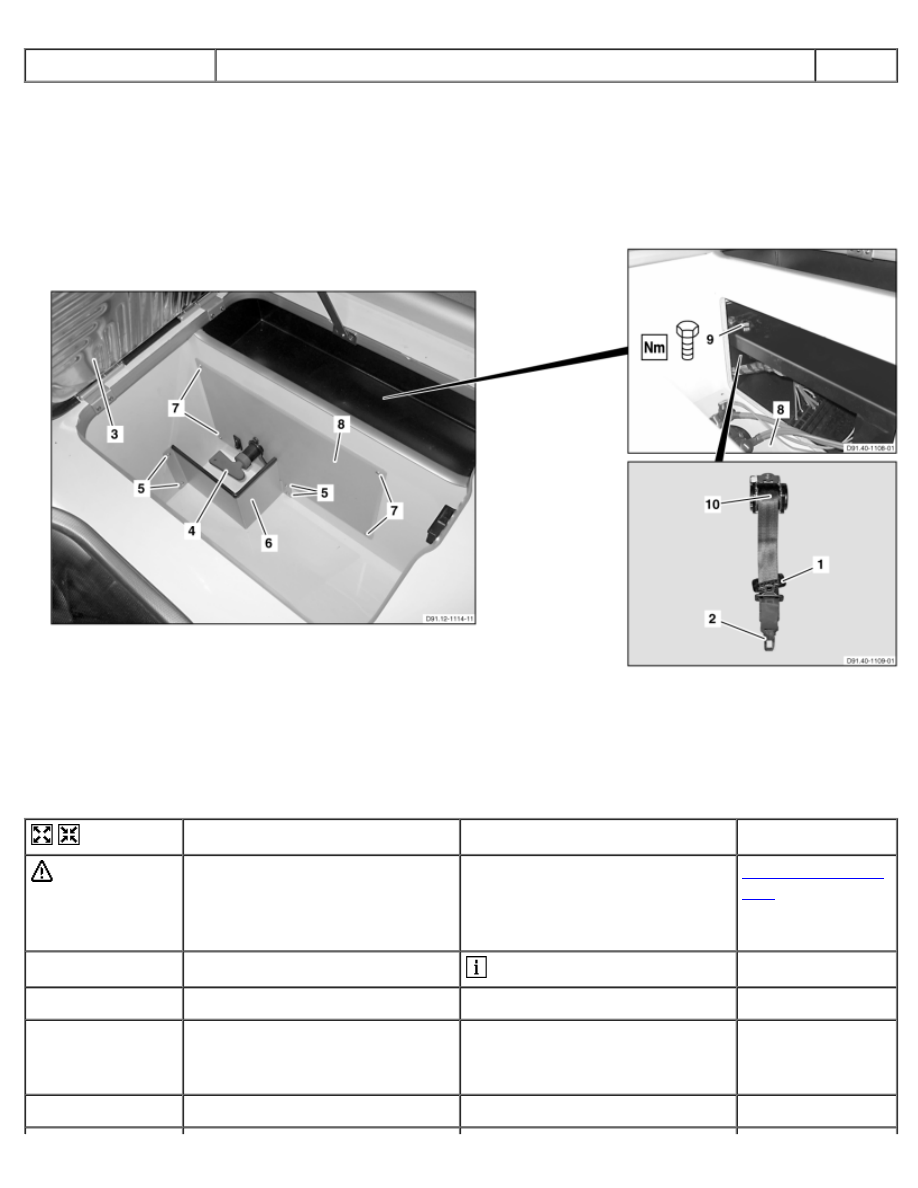

Left seat belt

D91.40-1107-09

1 Covering
2 Belt buckle
3 Cover
4 12-V main switch



5 Bolts
6 Locking plate
7 Bolts



8 Carrier plate
9 Screw
10 Seat belt



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Move bench seat forwards

 See Operator's Manual



2

Unclip covering (1) at front





3

Guide covering (1) with belt
buckle (2) through belt support
opening





4

Open lid (3)





5

Turn 12 V main switch (4) to
"OFF" position





6

Unscrew bolts (5).





7

Remove locking plate (6)





8

Unscrew bolts (7).





9

Place carrier plate (8) to one side



10

Unscrew bolt (9)

 Bolt, automatic belt retractor

to rear seat

BA91.40-N-1009-
01A

11

Remove seat belt (10) towards
rear





12

Install in the reverse order





 Seat belts/emergency tensioning retractors

Number

Designation

Model
903.662
with code
ZU8, Z29

BA91.40-N-1009-
01A

Bolt, inertia reel to rear seat



Nm 38

AR91.40-D-1517A

Remove/install seat belt buckle

26.11.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

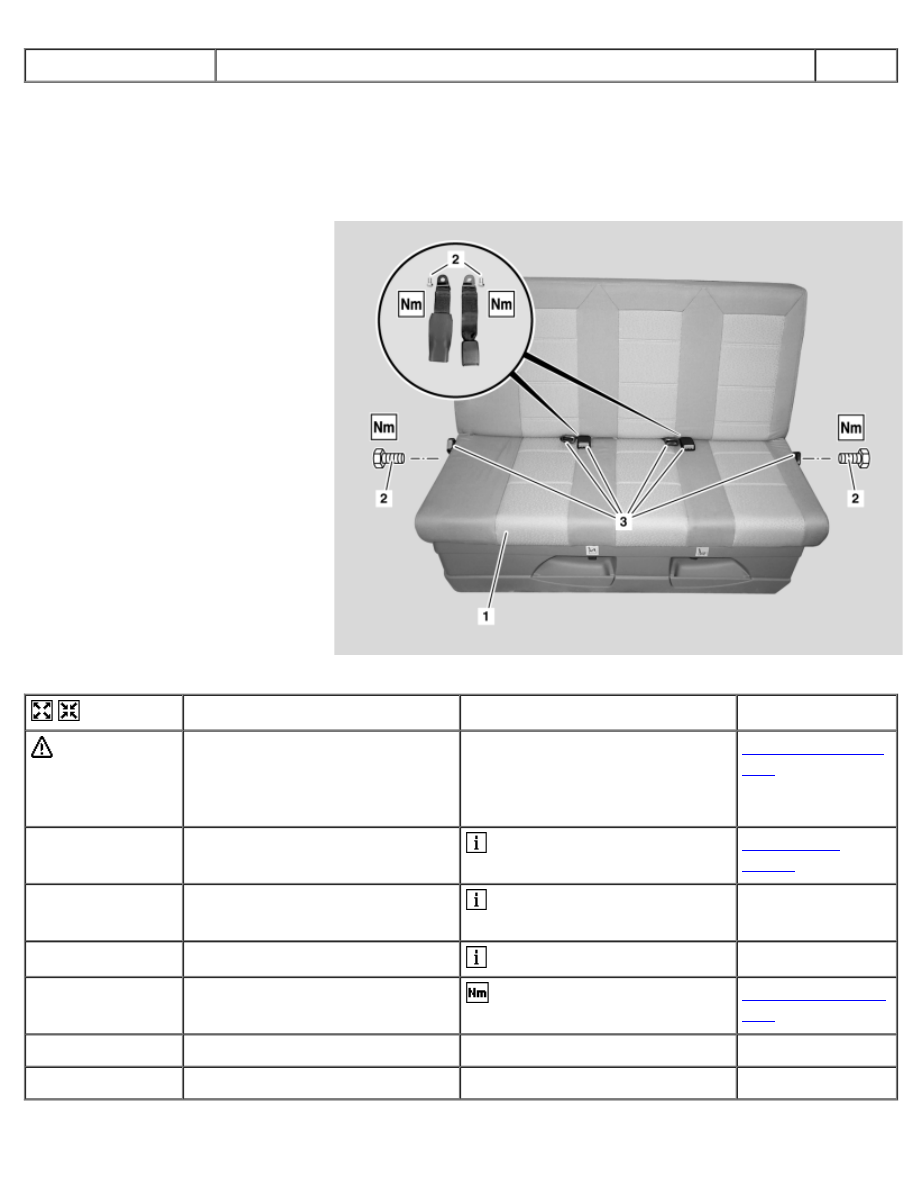

1 Seat cushion
2 Bolts
3 Seat belt buckles







D91.40-1106-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1.1

Remove panel at right side on
bench seat housing

 Only when removing right

seat belt buckles (3).

AR91.21-D-
5746A

2.1

Release seat bolster (1) and fold
up

 Only when removing center

seat belt buckle (3).







 See Operator's Manual



3

Unscrew bolts (2)

 Screws for seat belt buckle

on rear seat

BA91.40-N-1010-
01A

4

Remove buckle (3)





5

Install in the reverse order
