Westfalia. Testing repair electrical manual - part 30

3

Unscrew bolts (6)





4

Remove contact switch (4) from
housing (5)





5

Install in the reverse order





6

Check fresh water system for
leakage



AR86.30-D-
0065A

7

Perform a function test

 Ensure that pump in the fresh

water tank does not start up
when the cover on the city water
connection is open.



AR86.30-D-0050A

Remove/install hot water boiler

18.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.30-0069-09

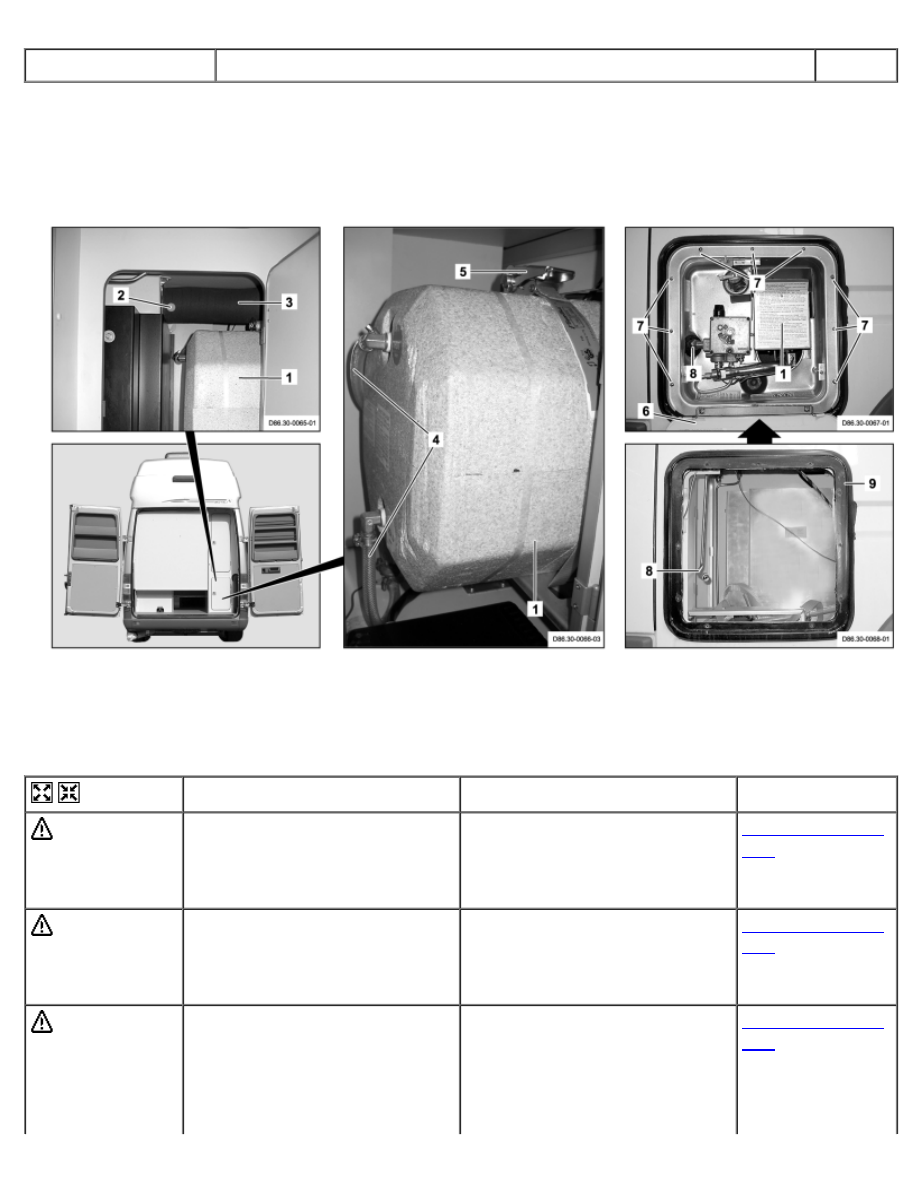

1 Hot water boiler
2 Screw
3 Bleed hose



4 Water lines
5 Tensioning strap
6 Outside flap



7 Bolts
8 Gas line
9 Cover frame



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

 Danger!

Risk of injury caused by hot
water exiting from the lines of the
fresh water system

Shut off the water heater in a
timely manner before starting
repair work. Let the water in the
lines and in the components of
the fresh water system cool

AS86.00-Z-0002-
01A

down to room temperature.

 Danger!

Risk of explosion caused by
ignition of gas exiting the lines of
the vehicle's gas system. Risk of
injury caused by burns to skin
and eyes.

Before commencing any work,
ensure that all sources of ignition
have been removed and that the
gas system is completely
emptied if necessary. Wear
protective clothing.

AS86.00-Z-0004-
01A

1

Switch off hot water boiler (1)

 See Operator's Manual



2

Drain hot water boiler (1)



AR86.30-D-
0051A

3

Close shut-off valve of gas
pressure system on compressed
gas reservoir

 See Operator's Manual



4

Unscrew bolt (2).





5

Remove bleed hose (3) from
supply unit

 Only in area of hot water

boiler (1).



6

Loosen hose clamps from water
lines (4)





7

Remove water lines (4) from hot
water boiler (1)

 Mark installation position of

water lines (4) before removal.



8

Loosen tensioning belt (5)





9

Remove outside flap (6) from hot
water boiler (1)



AR86.30-D-
0052A

10

Unscrew bolts (7).





11

Disconnect gas line (8) from hot
water boiler (1)





12

Remove hot water boiler (1)

 Carefully pull out sidewall to

prevent damaging the insulation
of the hot water boiler (1)







 Installation: Apply new

sealing compound to rear of
cover frame (9)



13

Install in the reverse order





14

Perform leakage test for gas
system



AR86.60-D-
0100A

15

Perform function check

 Switch on hot water boiler (1)

and check heating capacity



16.1

Attach safety sticker on hot water
boiler (1)

 Only when replacing hot

water boiler (1)



AR86.30-D-0051A

Drain/fill hot water boiler

18.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

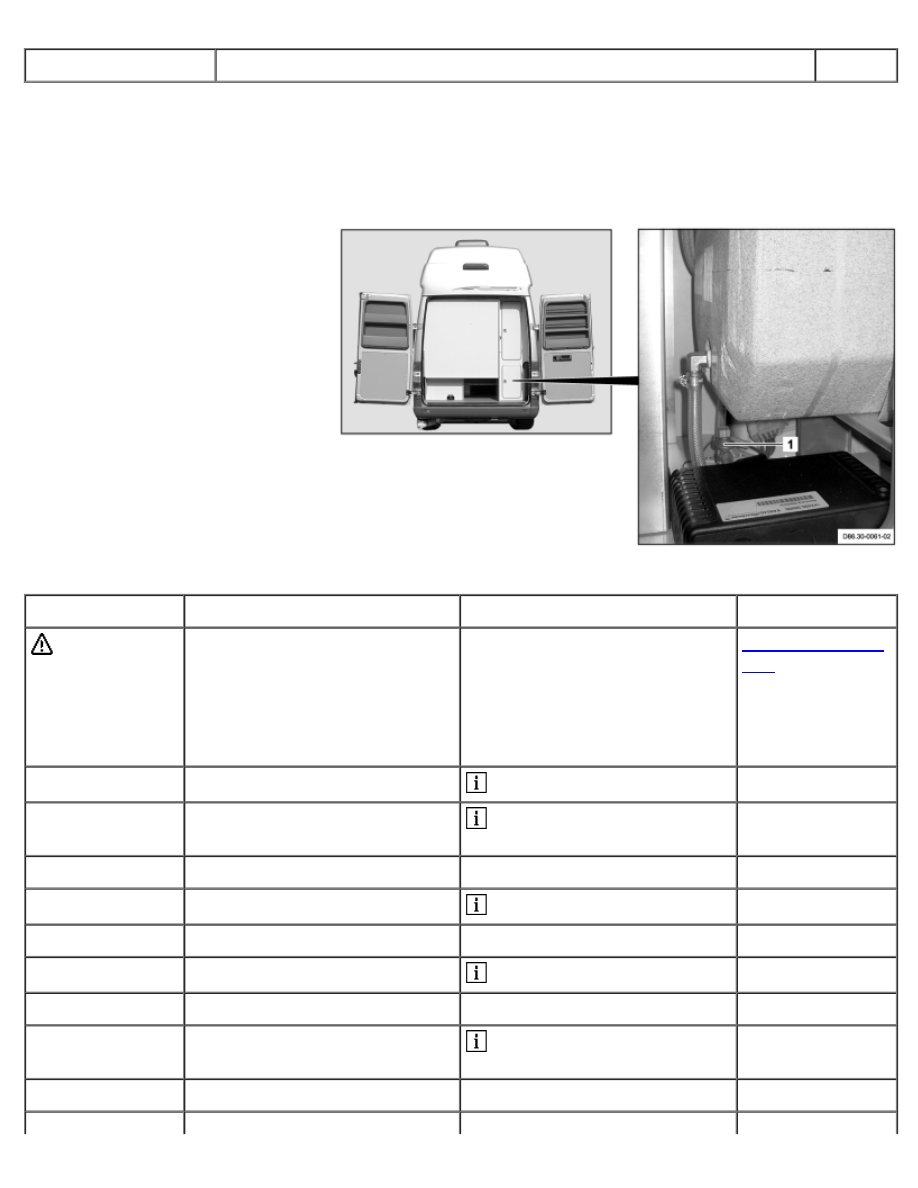

1 System drain valve







D86.30-0062-05



Draining





 Danger!

Risk of injury caused by hot
water exiting from the lines of the
fresh water system

Shut off the water heater in a
timely manner before starting
repair work. Let the water in the
lines and in the components of
the fresh water system cool
down to room temperature.

AS86.00-Z-0002-
01A

1

Switch off hot water boiler

 See Operator's Manual



2

Switch off main switch on fresh
water tank pump in vehicle

 See Operator's Manual



3

Open sink water tap





4

Open system drain valve (1)

 See Operator's Manual





Charge





5

Close system drain valve (1)

 See Operator's Manual



6

Close sink water tap





7

Switch on main switch on fresh
water tank pump in vehicle

 See Operator's Manual



8

Adjust sink water tap too "Hot"





9

Open sink water tap

 The fresh water tank must be

sufficiently filled







 External fresh water supply

should not be connected to the
vehicle; otherwise the power
circuit for water pump is
interrupted.







 Filling is completed when air

no longer flows out of the sink
water tap.



AR86.30-D-0052A

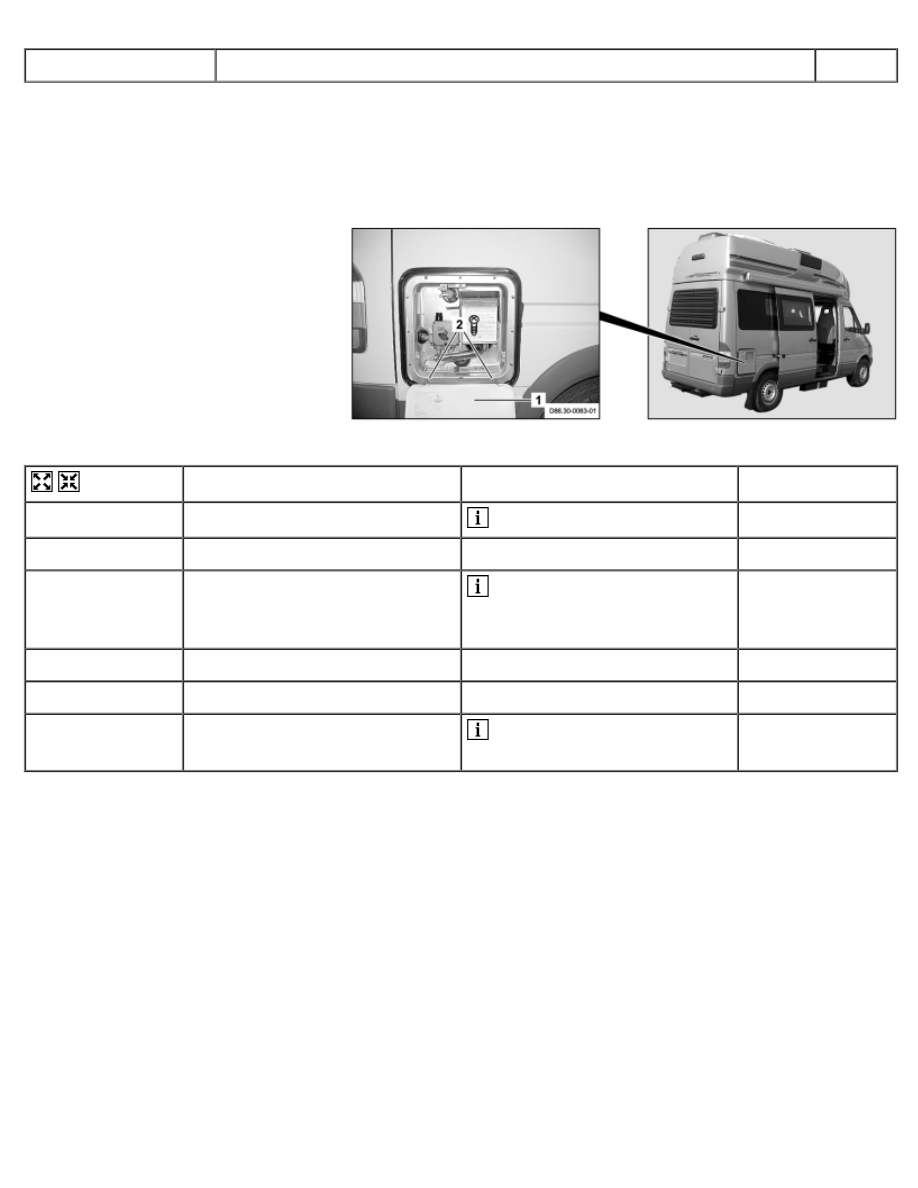

Remove/install hot water boiler outside flap

19.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Outside flap
2 Bolts







D86.30-0064-04



Remove/Install





1

Switch off hot water boiler

 See Operating Instructions



2

Open outside flap (1)





3

Remove screws (2)

 Installation: Before

tightening bolts (2) align outside
flap (1) on hot water boiler



4

Remove outside flap (1)





5

Install in the reverse order





6.1

Install safety sticker on outside
flap (1)

 Only when replacing outside

flap (1).



AR86.30-D-0060A

Remove/install fresh water tank

12.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.30-0137-09

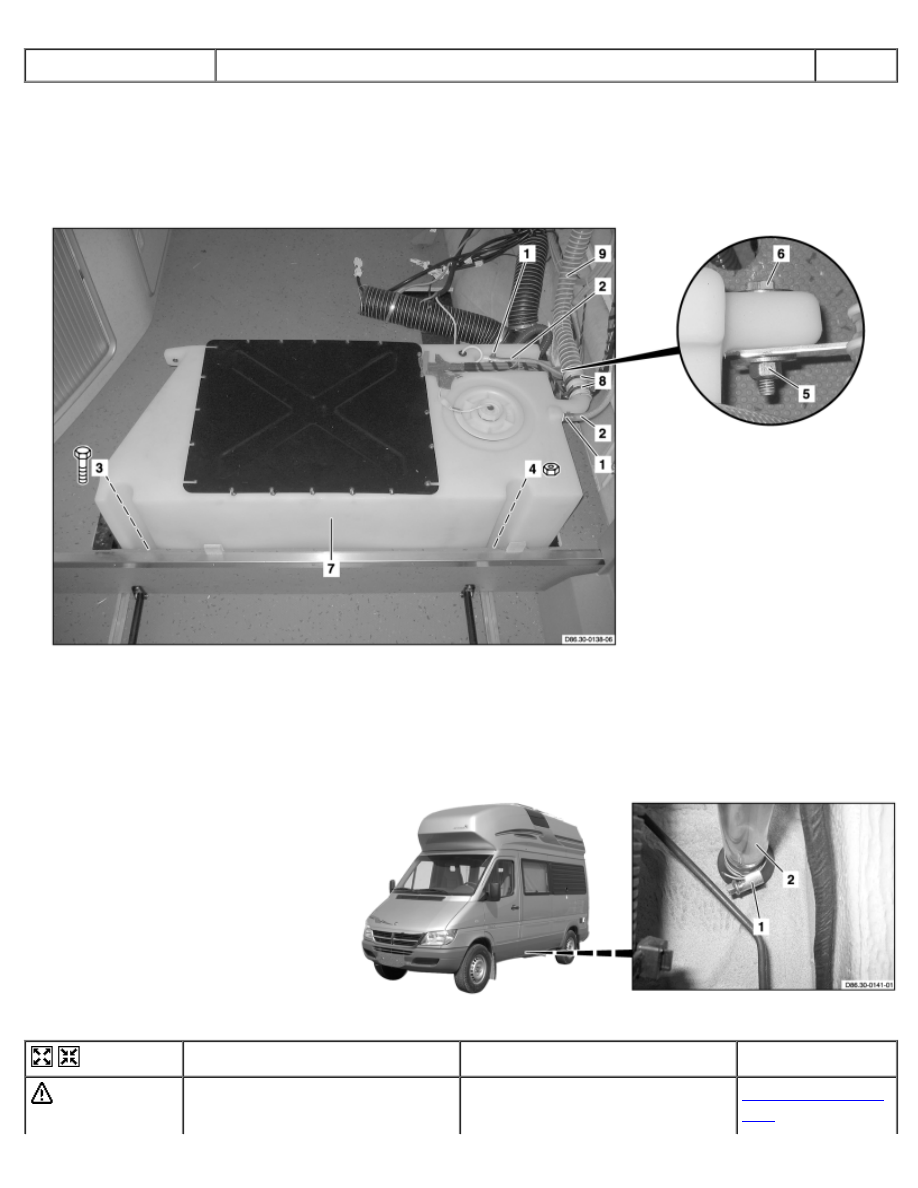

1 Hose clamp
2 Hose
3 Screw
4 Nut



5 Nut
6 Screw
7 Fresh water tank



8 Hose clamps
9 Hose

1 Hose clamp
2 Hose







D86.30-0140-04



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on

Always wear protective gloves
when working on or near sharp

AS00.00-Z-0017-
01B

sharp vehicle parts

and undeburred vehicle parts.
Deburr replacement panels.

1

Remove kitchen element



AR86.60-D-
0001A

2

Remove additional battery.



AR54.10-D-
0007A

3

Remove water level sensor for
fresh water tank (7)



AR86.30-D-
0061A

4

Remove water pump in fresh
water tank (7)



AR86.30-D-
0062A

5

Loosen all hose clamps (1)





6

Remove all hoses (2) from fresh
water tank (7)





7

Slacken hose clamps (8)





8

Remove filler hose (9) from fresh
water tank (7)





9

Remove bolt (3)





10

Unscrew nut (4)





11

Unscrew nut (5) from screw (6)





12

Remove fresh water tank (7)





13

Install in the reverse order
