AR86.30-D-0061A

Remove/install fresh water tank level sensor

16.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

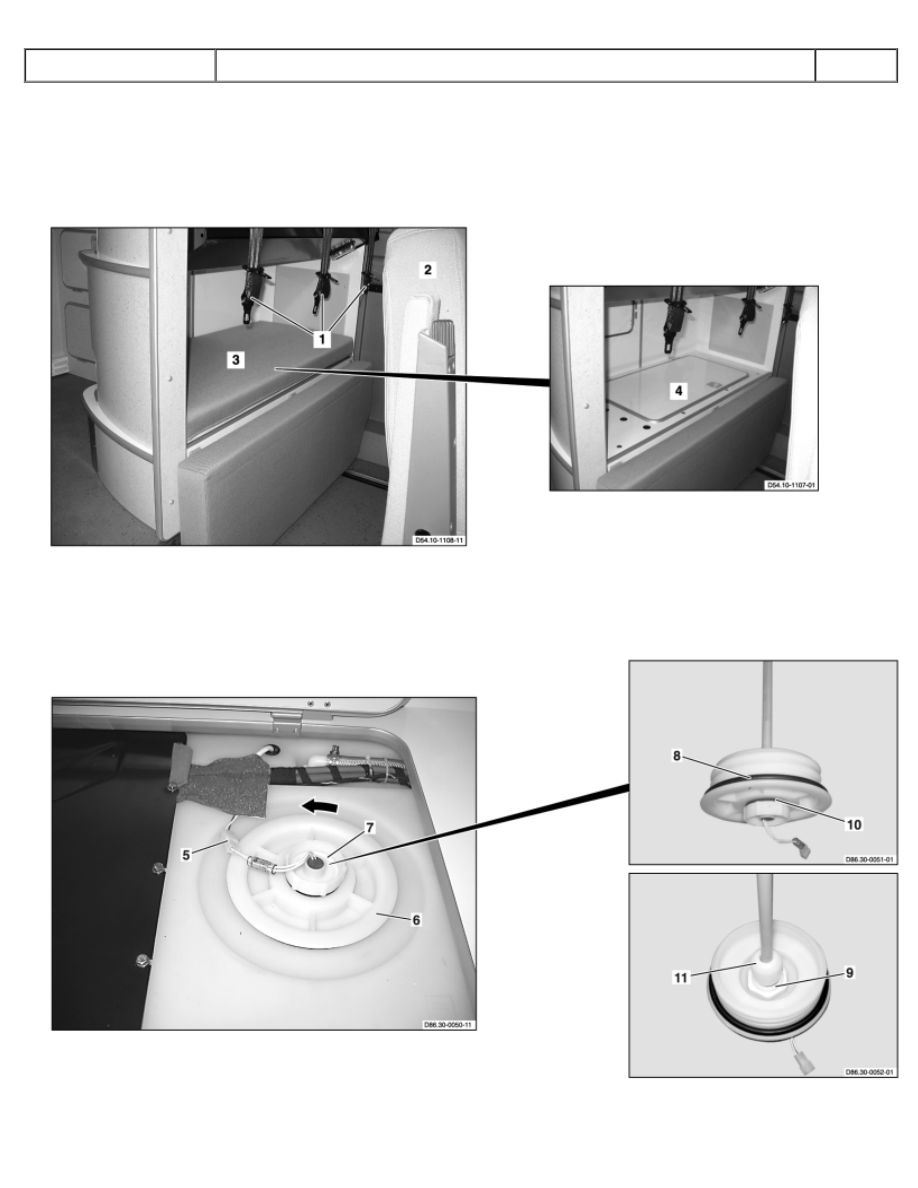

D54.10-1109-08

1 Seat belts
2 Bench seat



3 Upholstery
4 Cover

D86.30-0053-09

5 Electrical connector
6 Cleaning cover
7 Water level sensor



8 O-ring
9 Nut



10 O-ring
11 Float



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Disengage seat belts (1) from
belt locks





2

Move bench seat (2) toward front



3

Remove upholstery (3)





4

Fold out cover (4)





5

Disconnect electrical connector
(5)





6

Turn cleaning cover (6) with
water level sensor (7) in direction
of arrow





7

Remove cleaning cover (6) with
water level sensor (7)

 Installation: Check O-ring

(8) for damage, replace if
necessary



8

Unscrew nut (9)





9

Remove water level sensor (7)

 Installation: Check O-ring

(10) for damage, replace if
necessary



10

Check water level sensor (7) for
proper function

 Connect water level sensor

(7) with connector (5) and move
float (11).Water level sensor
should change in central
electrical system.



11

Install in the reverse order





AR86.30-D-0062A

Remove/install water pump in fresh water tank

19.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D54.10-1109-08

1 Seat belts
2 Bench seat



3 Upholstery
4 Cover

5 Plug
6 Bolts
7 Bolts
8 Cover
9 Electrical connector
10 Cleaning cover
11 Water level sensor







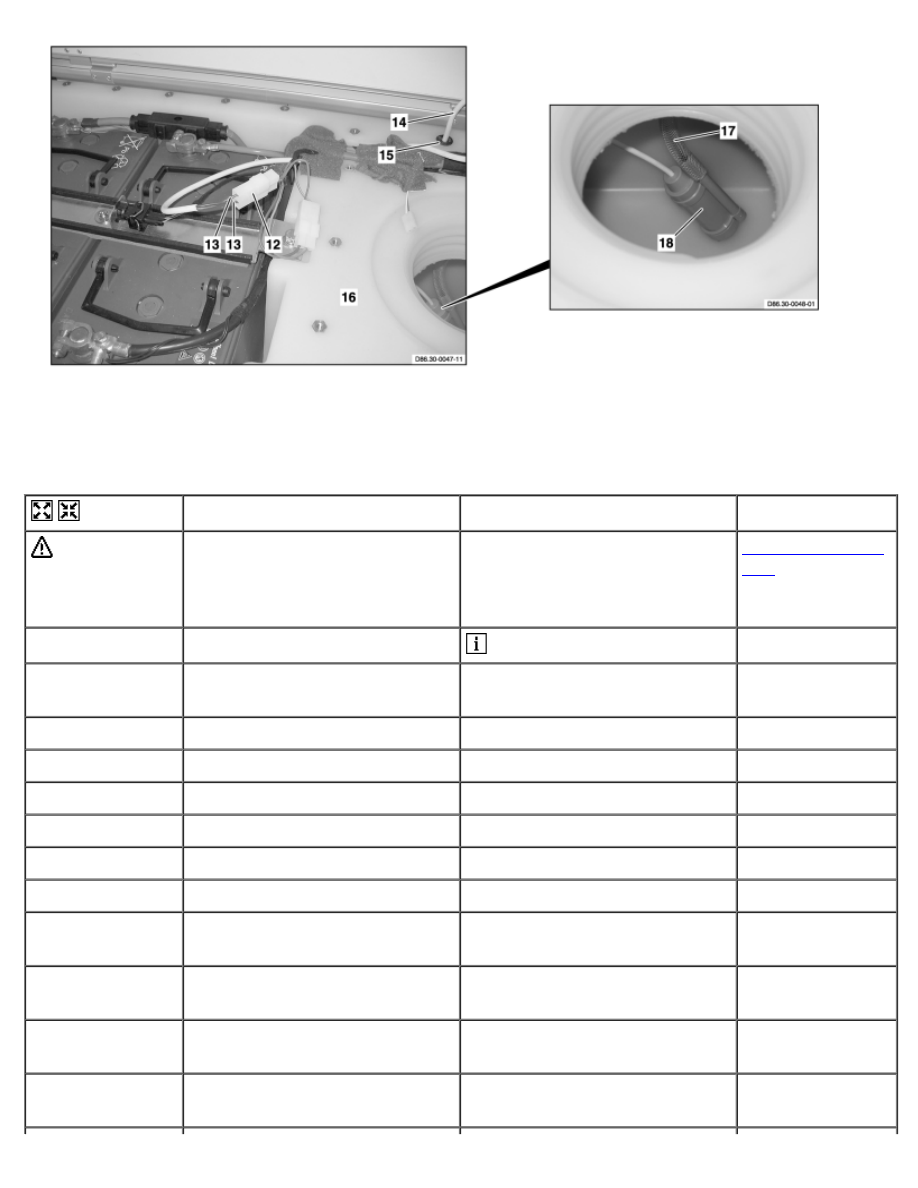

D86.30-0046-11

D86.30-0049-08

12 Electrical connector
13 Electrical lines
14 Electrical line



15 Grommet
16 Fresh water tank



17 Hose
18 Water pump



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Drain fresh water tank

 See Operator's Manual



2

Disengage seat belts (1) from
belt locks





3

Move bench seat (2) toward front



4

Remove upholstery (3)





5

Fold out cover (4)





6

Remove plug (5)





7

Remove bolts (6)





8

Loosen bolts (7)





9

Slide cover (8) toward right and
remove





10

Disconnect electrical connector
(9)





11

Remove cleaning cover (10) with
water level sensor (11)





12

Disconnect electrical connector
(12)





13

Unpin electrical lines (13)





14

Install electrical line (14) with
grommet (15) in fresh water tank
(16)





15

Pull off hose (17)





16

Remove water pump (18)





17

Install in the reverse order





18

Check water pump (18) for
proper function





AR86.30-D-0063A

Remove/install fresh water filler neck

27.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

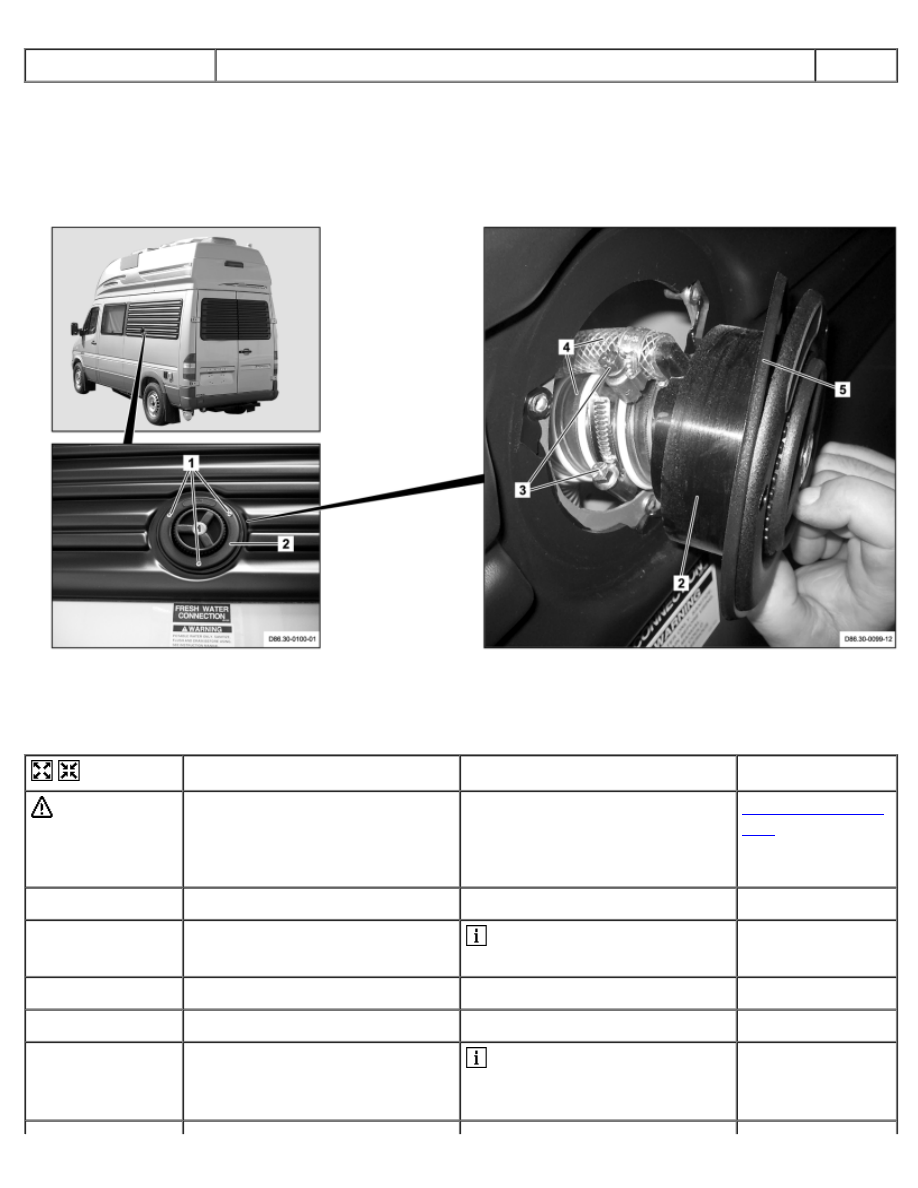

D86.30-0101-09

1 Bolts
2 Fresh water filler neck



3 Hose clamps
4 Hoses



5 Gasket



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Remove bolts (1)





2

Pull out fresh water filler necks
(2)

 Until hose clamps (3) are

accessible



3

Loosen hose clamps (3)





4

Disconnect hoses (4)





5

Remove fresh water filler necks
(2)

 Installation: Check gasket

(5) for damage, replace if
necessary.



6

Install in the reverse order





AR86.30-D-0065A

Check fresh water system for leakage

24.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

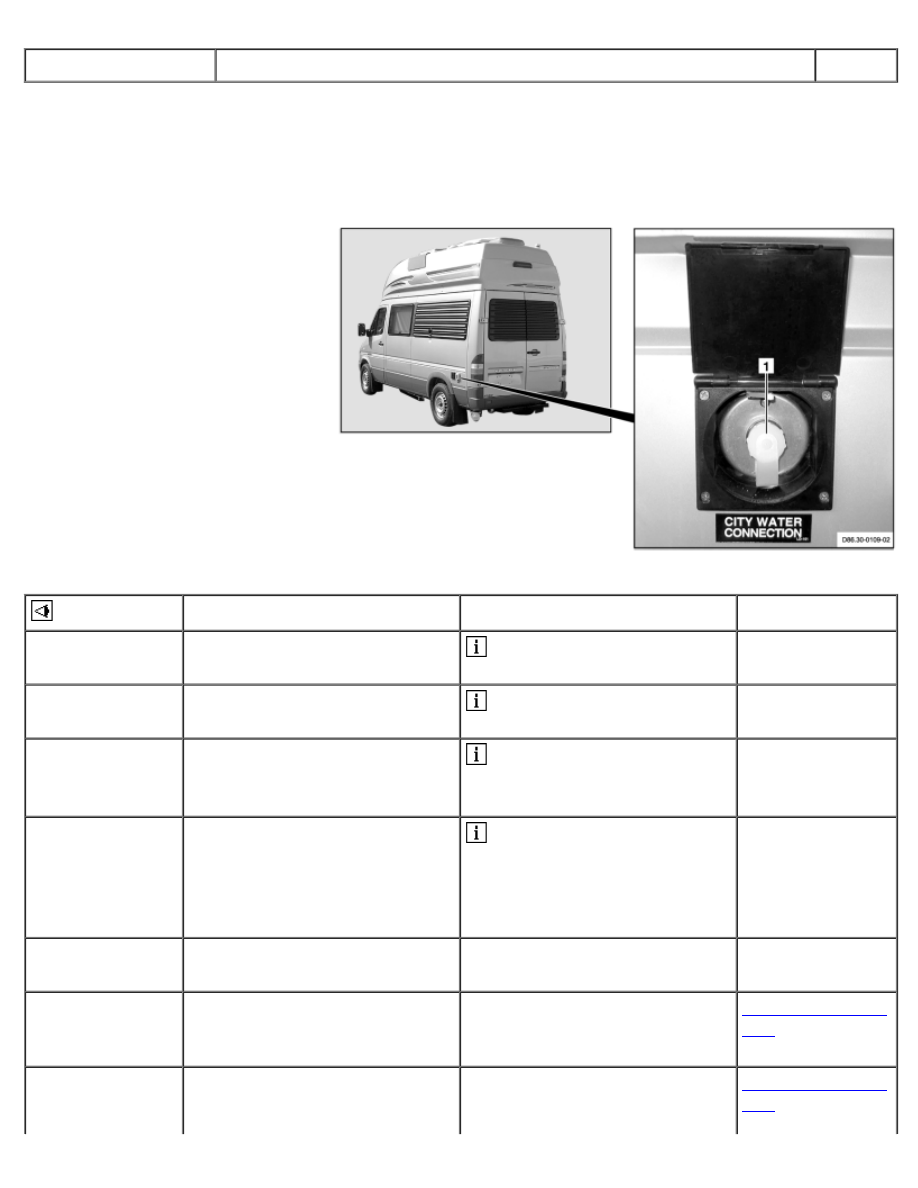

1 City water connection







D86.30-0110-05

Check





1

Close all water taps and valves
of fresh water system

 See Operating Instructions



2

Establish city water connection
(1)

 See Operating Instructions







 Pressurize fresh water

system with pressure from city
water supply.



3

Bleed fresh water system

 Open water taps on

boiler/sink combination and in
wash room until bubbles are no
longer present in water flowing
out.



4

Check city water connection (1)
for leakage





5

Check fresh water system for
leakage in area of boiler/sink
combination



AR86.30-D-0065-
01A

6

Check fresh water system for
leakage in area of fresh water



AR86.30-D-0065-
02A
