7

Remove screws (3)





8

Remove rear air nozzle

 Remove only the air outlet

that enables access to the
temperature sensor (4) of the
control console (5) at the
evaporator becomes accessible.

AR83.10-D-
4800A





 Before removal, check the

location of the temperature
sensor (4) at the evaporator
through the ventilation slots of
the air outlets.



9

Remove control console (5)

 Carefully pull out

temperature sensor (4) from the
horizontal wall cabinet to prevent
damage to the evaporator or the
temperature sensor (4).







 Installation: Insert

temperature sensor (4) again at
evaporator to prevent rattling
noises and inaccurate
temperature control.



10

Install in the reverse order





11

Perform a function test

 Switch roof air conditioning

on/off (see operator's manual).



AR83.55-D-5300C

Remove/install refrigerant compressor

7.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





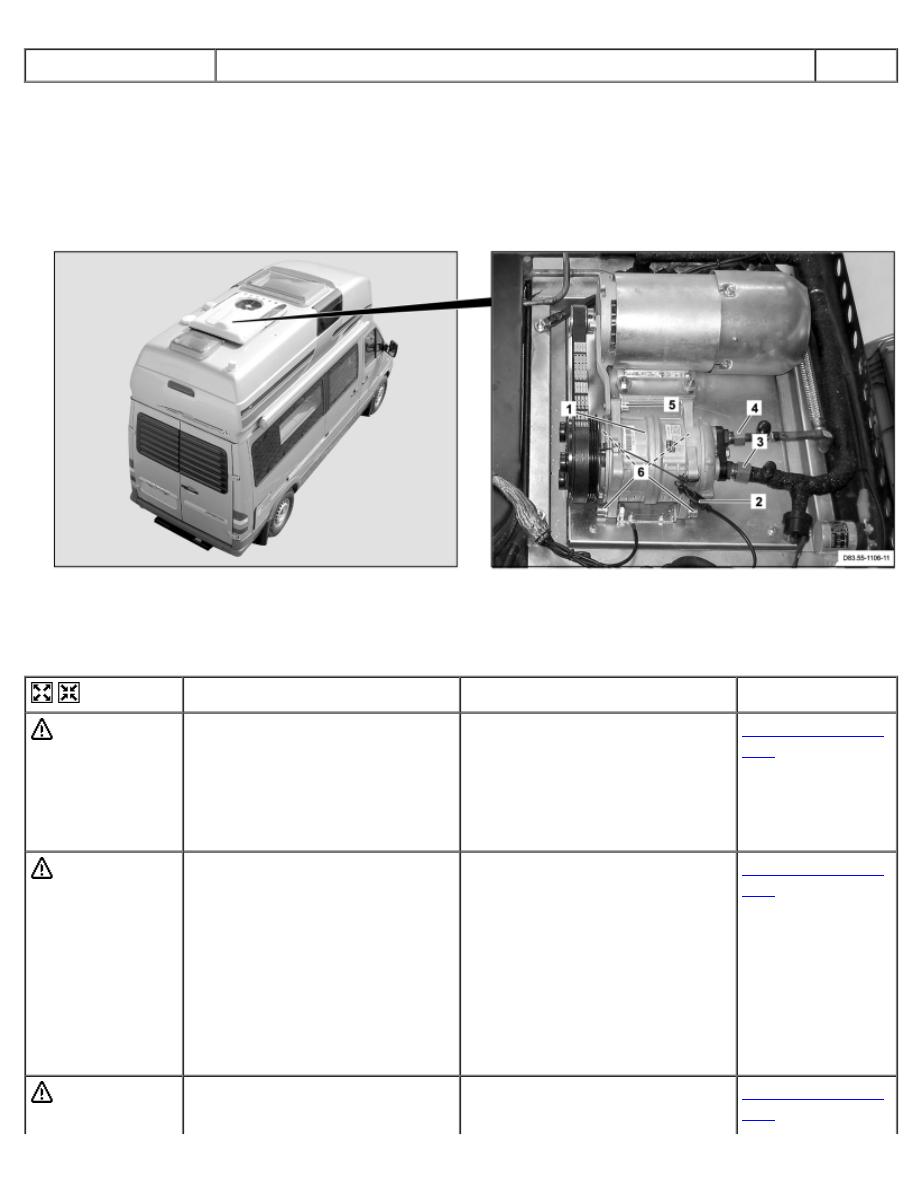

Roof air conditioning refrigerant compressor

D83.55-1107-08

1 Refrigerant compressor
2 Electrical connector



3 Refrigerant line
4 Refrigerant line



5 Screw
6 Bolts



Remove/Install





 Danger!

Risk of death caused by falling
down from the roof of the
vehicle. Risk of injury to other
persons caused by falling objects
during work in the area of the
roof.

Work on or in the area of the
vehicle's roof may only be
performed on suitable equipment
(ladders, scaffolds, lifting
platforms). Sufficiently secure
the area to be worked in.

AS65.00-Z-0002-
01B

 Danger!

Risk of explosion from welding
or soldering work on closed air
conditioning system. Risk of
poisoning from inhaling
overheated refrigerant vapors.
Risk of injury to skin and eyes
caused by contact with liquid
refrigerant.

Never perform welding work on
or near a closed air conditioning
system. No smoking or open
flames. Wear safety glasses and
protective gloves. Work only in
well ventilated areas. Carry out
repair work on the air
conditioning system circuit only
after the system has been
discharged.

AS83.00-Z-0001-
01A

 Danger!

Risk of injury caused by exiting
refrigerant and by contact with

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

the components of the refrigerant
system

 Danger!

Risk of death from coming into
contact with electrical parts of
the 110 V system. Risk of injury
caused by burns, which can be
produced by electrical shocks or
by body parts coming in direct
contact with electrical currents.

Do not touch any conductive
parts of the 110 V system.

AS00.00-Z-0027-
01A

Protect air conditioning circuit
and components from moisture
when carrying out repair work

Type 903.662

AH83.30-N-0005-
01C

Notes on handling refrigerant
R134a

Type 903.662

AH83.30-N-0003-
01B

1

Switch off roof air conditioning

 See Operator's Manual



2

Disconnect external 110 V feed
line from the vehicle

 See Operator's Manual



3

Remove web-type fuse

Of the roof air conditioning in the
engine compartment

AR54.15-D-
2100B

4

Drain roof air conditioning

Roof air conditioning made by
Kerstner, model 103K

AR83.30-D-
1760C

5

Remove V-belt of refrigerant
compressor (1)



AR83.65-D-
2060B

6

Disconnect electrical connector
(2)





7

Unscrew refrigerant line (3) from
refrigerant compressor (1)

 Installation: Replace O-ring

of refrigerant line (3).



8

Unscrew refrigerant line (4) from
refrigerant compressor (1)

 Installation: Replace O-ring

of refrigerant line (4).



9

Remove bolt (5).





10

Unscrew bolts (6)





11

Remove refrigerant compressor
(1)

 If the refrigerant compressor

(1) needs to be replaced due to
an internal defect, then replace
the entire roof air conditioning.
See







Detach/attach roof air
conditioning on vehicle roof

AR83.30-D-
1000A





 Installation: Determine the

remaining oil quantity in the
removed refrigerant compressor
(1) using a measuring cup. Drain



refrigerant compressor (1) to be
installed and fill with new
compressor oil (measured oil
quantity of removed refrigerant
compressor (1)).

12

Install in the reverse order





13

Evacuate roof air conditioning,
refill, check for leaks and for
proper operation

Roof air conditioning made by
Kerstner, model 103K

AR83.30-D-
1760C

AR83.55-D-7690A

Remove/install refrigerant compressor vibration damper

22.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Refrigerant compressor of roof air conditioning

D83.55-1112-09

1 Motor
2 V-belt
3 Low pressure switch
4 Electrical connector



5 Nuts
6 Refrigerant compressor
7 Ground cable
8 Bolts



9 Carrier plate
10 Nuts
11 Vibration damper



Remove/Install





Danger!

Risk of death caused by falling
from vehicle roof. Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform works on or in the area
of the vehicle roof only on
suitable auxiliary implements
(ladders, scaffolding, assembly
platforms). Secure working area
adequately.

AS65.00-Z-0002-
01B

Danger!

Risk of injury through leaking
refrigerant and through contact
with components of the
refrigerant system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

Notes on self-locking nuts and

All models

AH00.00-N-0001-

bolts

01A

1

Switch off roof air conditioning

 See Operating Instructions



2

Remove web-type fuse

Of roof air conditioning in engine
compartment

AR54.15-D-
2100B

3

Remove cover of roof air
conditioning on vehicle roof



AR83.30-D-
1010A

4

Remove motor (1)

Motor of roof air conditioning
refrigerant compressor

AR83.65-D-
2070B

5

Remove V-belt (2) of the
refrigerant compressor (6)





6

Detach electrical connector from
low pressure switch (3)





7

Disconnect electrical connector
(4)





8

Unscrew nuts (5).





9

Remove ground line (7)





10

Unscrew bolts (8) from carrier
plate (9)





11

Remove carrier plate (9)

 To do this, slightly lift up

refrigerant compressor (6).
Refrigerant compressor (6) does
not have to be disconnected from
refrigerant system (flexible
refrigerant lines).



12

Unscrew nuts (10)





13

Remove vibration damper (11)





14

Install in the reverse order





AR83.65-D-2060B

Remove/install V-belt of refrigerant compressor

18.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

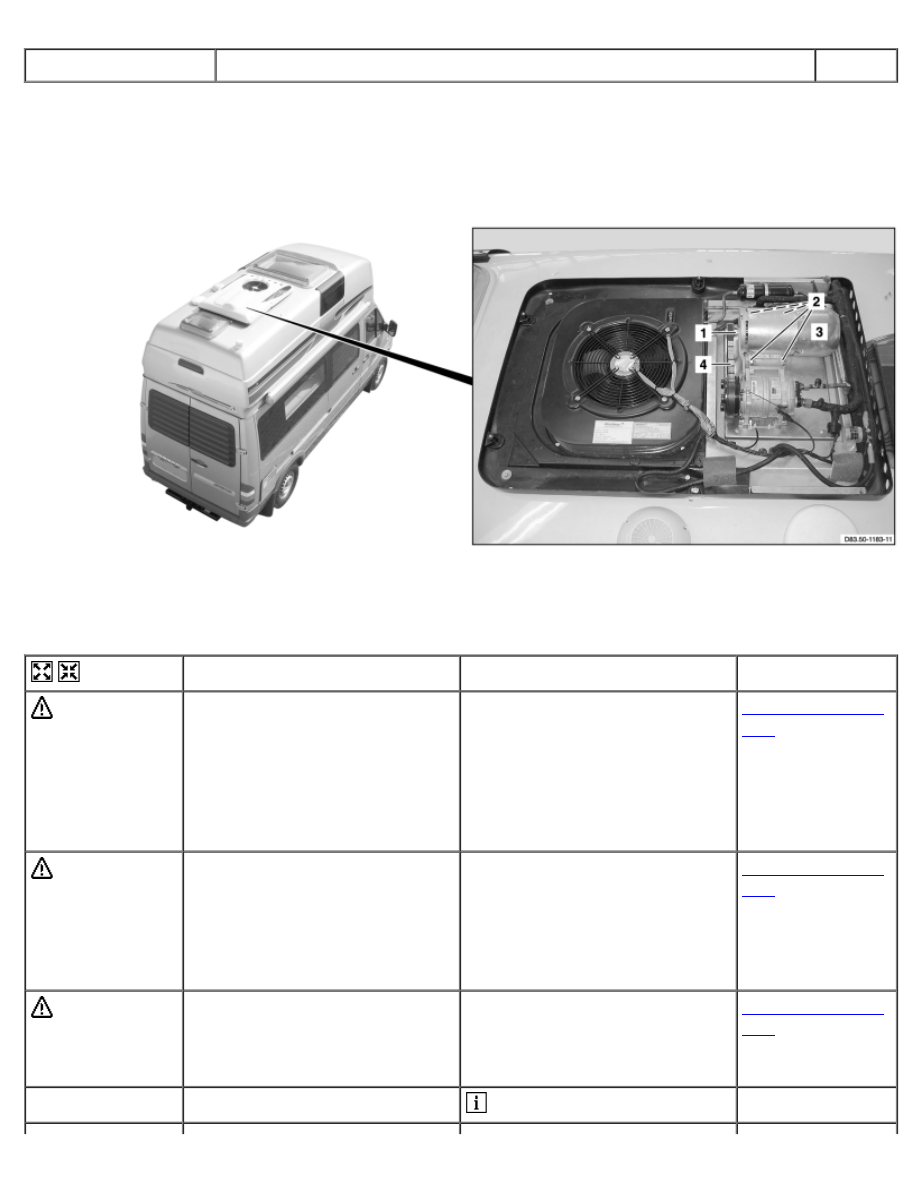

D83.50-1184-08

1 Screw
2 Nuts



3 Drive motor



4 V-belt



Remove/Install





 Danger!

Risk of death from coming into
contact with electrical parts of
the 110 V system. Risk of injury
caused by burns, which can be
produced by electrical shocks or
by body parts coming in direct
contact with electrical currents.

Do not touch any conductive
parts of the 110 V system.

AS00.00-Z-0027-
01A

 Danger!

Risk of death caused by falling
down from the roof of the
vehicle. Risk of injury to other
persons caused by falling objects
during work in the area of the
roof.

Work on or in the area of the
vehicle's roof may only be
performed on suitable equipment
(ladders, scaffolds, lifting
platforms). Sufficiently secure
the area to be worked in.

AS65.00-Z-0002-
01B

 Danger!

Risk of injury caused by exiting
refrigerant and by contact with
the components of the refrigerant
system

Wear protective clothing, safety
gloves and safety glasses

AS86.61-Z-0002-
01A

1

Switch off roof air conditioning

 See Operator's Manual



2

Disconnect external 110 V feed
line from the vehicle

 See Operator's Manual



3

Remove web-type fuse

Of the roof air conditioning in the
engine compartment

AR54.15-D-
2100B

4

Remove cover for roof air
conditioning on vehicle roof



AR83.30-D-
1010A

5

Loosen bolt (1) of tensioning rail





6

Loosen nuts (2) of drive motor
(3)

 Installation: Align drive

motor (3) parallel to the
refrigerant compressor,
otherwise the V-belt (4) may
jump off the V-belt pulley during
operation.



7

Release tension in V-belt (4) of
refrigerant compressor

 By moving the drive motor

(3).



8

Remove V-belt (4)





9

Install in the reverse order





10

Perform a function test

 Switch roof air conditioning

on and off (see operator's
manual).
